中考专题练习——专题十五电压电阻专题

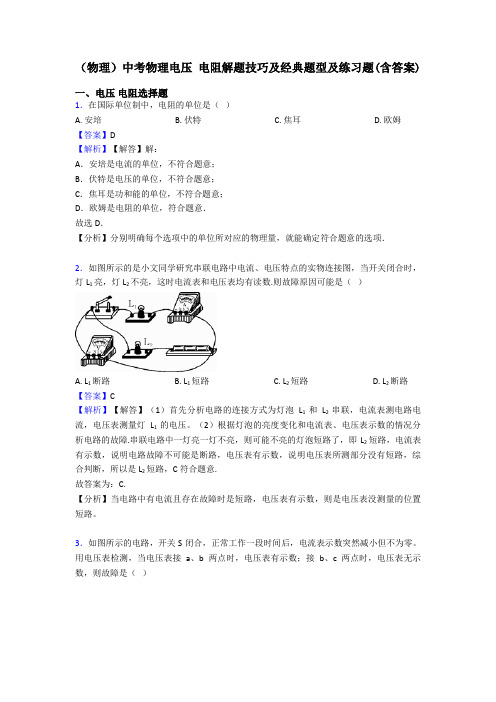

（物理）中考物理电压电阻解题技巧及经典题型及练习题(含答案)一、电压电阻选择题1．在国际单位制中，电阻的单位是（）A. 安培B. 伏特C. 焦耳D. 欧姆【答案】D【解析】【解答】解：A．安培是电流的单位，不符合题意；B．伏特是电压的单位，不符合题意；C．焦耳是功和能的单位，不符合题意；D．欧姆是电阻的单位，符合题意．故选D．【分析】分别明确每个选项中的单位所对应的物理量，就能确定符合题意的选项．2．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。

3．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。

用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。

开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。

人教版物理中考专题训练——电压电阻一、选择题1. 如图所示的电路，开关闭合后，电压表的示数是2 V、的示数是4 V，则电源电压是()A. 2 VB. 4 VC. 6 VD. 8 V2. 如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是()A. 换气扇和照明灯不能同时工作B. 换气扇和照明灯只能同时工作C. 换气扇和照明灯工作时，通过它们的电流一定相等D. 换气扇和照明灯工作时，它们两端的电压一定相等3. 如图所示，关于电流表和电压表的使用方法中正确的是()4. 在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是()A. 两电流表示数的差值变小B. 电压表示数与电流表示数的比值不变C. 电压表示数与电流表示数的比值不变D. 电压表示数与电流表示数的乘积变大5. 如图所示电路，当开关闭合，两灯正常发光．使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是()A. 灯L1被短接B. 灯L2被短接C. 灯L1断路D. 灯L2断路6. 有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。

甲、乙粗细相同，甲比乙短，乙、丙长短一样，乙比丙粗，丙、丁长短粗细均相同，则四根导线按其电阻大小排列是()A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙7. 如图所示电路中，闭合开关S后，发现灯泡L1不亮，L2亮，电流表有示数，电压表无示数，则电路出现的故障是()A. L1断路B. L1短路C. L2断路D. L2短路8. 如图所示电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零；将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是() A. 灯L1短路 B. 灯L1断路 C. 灯L2短路 D. 灯L2断路二、填空题9. 滑动变阻器滑片上有一个铭牌,铭牌上面标有电流值和电阻值,如图所示,其中“50 Ω”表示___________________________________________________；“1.2 A”表示________________ _________________________________。

专题十五欧姆定律1．（2013•德阳）由欧姆定律公式I=变形得R=，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关1.D解析：因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，所以ABC的说法均不正确，D的说法正确．2．（2013•上海）如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数 B．电压表V示数与电流表A1示数的乘积C．电流表A1示数 D．电压表V示数与电流表A示数的乘积2.D．解析：如图，R1和R2并联，当滑动变阻器的滑片P向右移动时，因为电源电压保持不变，电压表测量并联支路电压或电源电压，所以电压表V的示数不变；I=，U、R2变大，R1不变，所以通过R2的电流变小，通过R1的电流不变，即电流表A1示数不变；又因为并联电路中，干路电流等于各支路电流之和，所以电流表A2的示数变小；则电压表V示数与电流表A1示数的乘积不变；电压表V示数与电流表A示数的乘积变小．3．（2013•日照）某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小 B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路消耗的总功率变小 D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变3.D．解析：由图乙可知气敏电阻的阻值随天然气浓度的增大而减小，故由欧姆定律可得电路中电流增加，即电流表示数增大，由U0=IR0可知，气敏电阻两端的电压会增大，即电压表的示数会变大；这时根据P=UI可知，电路消耗的总功率变大；所以A、C说法错误；由图乙可知气敏电阻的阻值随天然气浓度的减小而升高，故由欧姆定律可得电路中电流减小，即电流表示数减小，但是根据欧姆定律知电压表与电流表示数的比值为R 0的阻值，而R 0为定值电阻阻值不变，所以B 说法错误，D 说法正确．4．（2013•荆门）如图所示的电路，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（ ）A ．电流表示数变大B ．电压表示数变大C ．电压表和电流表示数的比值变小D ．电压表和电流表的示数都变小4.C 解析：闭合开关S ，将滑动变阻器的滑片P 向右移动的过程中，电路中的总电阻不变，因此电流表示数不变，但滑片P 与b 之间的电阻减小，由U=IR 可知，电压表示数减小，电压表与电流表示数的比值等于滑片P 与a 之间的电阻，故电压表和电流表示数的比值变小．5．（2013•东营）某同学设计了一个电子身高测量仪．下列四个电路中，R 是定值电阻，R ′是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是（ ）D解析：两电阻串联，电压表测R′两端的电压，身高越高R ′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R 两端的电压变大，根据串联电路的总电压可知R ′电压变小即电压表的示数变小，故A 不符合题意；两电阻串联，电压表测R 两端的电压，身高越高R ′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R 两端的电压变大即电压表的示数变小，故B 符合题意；两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数不变，故C 不符合题意；两电阻并联，电压表测电源的电压，身高越高时，定值电阻R 不能保护电路，且电压表的示数不变，故D 不符合题意．6．（2013•天津）某同学在探究“电阻上的电流跟两端电压的关系”时，利用图1所示电路，在a ，b 两点间分别接入定值电阻R 1、R 2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U ﹣I 关系图象，如图2所示，若将R 1、R 2组成并联电路，当通过R 1的电流为1A 时，通过R 2的电流为（ ）A ．0.5AB ．1AC ．2AD ．3A6.A解析：根据U﹣I关系图象，可知R1的电流为1A时，R1两端的电压为3V；因为将R1、R2组成并联电路，则并联电路两端的电压相同，所以R2两端的电压也为3V，根据U﹣I关系图象，可知电压为3V时，通过R2的电流为0.5A．7．（2013•重庆）在如图所示的电路中，电源电压U保持不变，定值电阻R=20Ω．闭合开关s，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A．则电源电压U与滑动变阻器R′的最大阻值为（）A．6V 10Ω B．6V 20Ω C．12V 20Ω D．12V 40Ω7.D解析：由电路图可知，当滑动变阻器R′的滑片P在中点c时，电阻R 、R′组成一个串联电路，电路中的电流为0.4A，由欧姆定律得：I=，即：0.4A=；当移动滑片P至最右端时，电阻R、R′组成串联电路，电路中的电流为0.3A．有：I=，即：0.4A=根据电源电压不变，所以0.4A×20Ω+R′=0.3A×20Ω+R′，解得：R=20Ω，电源电压U=0.4A×20Ω+20Ω=12V．8．（2013•南宁）如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数．则发生的故障是（）A．L短路 B．L断路 C．R短路 D．R断路8.D．解析：A如果灯泡L短路，电路电阻较小，电流表指针偏转角度应较大．此选项不符合题意；B如果灯泡L断路，整个电路断路，电压表、电流表指针不会偏转．此选项不符合题意；C如果灯泡R短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数．此选项不符合题意；D如果灯泡R断路，电压表测量电源电压，指针会明显偏转；电路中无电流，即电流表示数为零．此选项符合题意．9．（2013•内江）现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别解析：两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行；两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据电压的大小就可以比较出电阻的大小，故B可行；两个电阻并联，一个电流表测干路电流，一个测支路电流，根据并联电路的电流特点求出另一支路的电流大小，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故C可行；两电阻串联，电流表测量通过电路的电流，无法比较两电阻阻值的大小，故D不可行．故选C．10．（2013•达州）一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻．10.串，10．解：串联电阻起分压作用，因灯泡仍正常发光，故电路中电流I=0.4A，电阻两端电压U=12V﹣8V=4V；则由欧姆定律可得电阻的阻值R===10Ω。

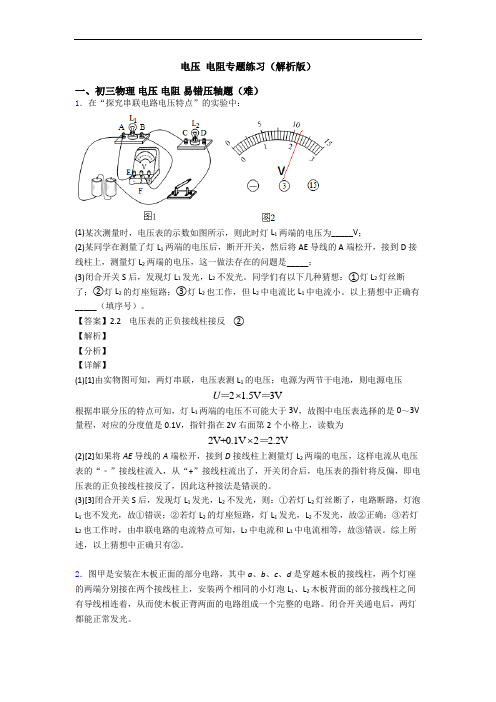

电压电阻专题练习（解析版）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

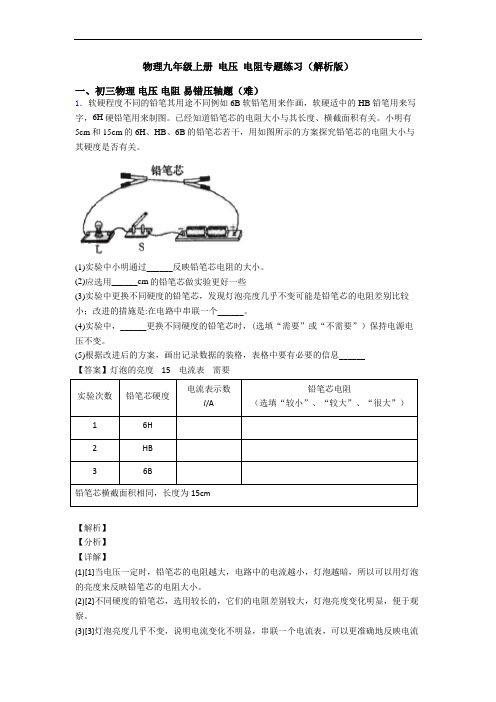

物理九年级上册电压电阻专题练习（解析版）一、初三物理电压电阻易错压轴题（难）1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。

已经知道铅笔芯的电阻大小与其长度、横截面积有关。

小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。

(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______【答案】灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【解析】【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。

(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。

(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。

(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。

(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm2．在“探究串联电路电压的特点”活动中：(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

九年级电压电阻专题练习（word版一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

人教版九年级上册物理电压电阻专题练习（解析版）一、初三物理电压电阻易错压轴题（难）1．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。

(1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b 或c）(2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。

①图Ⅲ中，甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中图Ⅰ电路中电压表V1对应的曲线是______（填“甲”或“乙”）；②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是______；③由图Ⅲ可知，滑动变阻器的最大阻值为______Ω。

（拓展）学习小组的同学还想由此电路探究电流与电阻的关系，可供选择的定值电阻的阻值为5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。

①电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表示数为2V，读出了电流表的示数；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，向______移动滑片直至电压表示数为2V，并记录电流表的示数；②该同学还想多测几组数据，但他不能选用的定值电阻阻值是______Ω。

【答案】b滑动变阻器断路甲串联电路中总电压等于各部分电压之和 40 右 25 【解析】【分析】【详解】(1)[1]根据图Ⅰ可以看出，电压表应该并联在滑动变阻器两端，而图Ⅱ中的滑动变阻器被短路，所以导线b应该接到滑动变阻器的左下端接线柱或接到定值电阻R1的右侧接线柱上。

(2)[2]正确连接后，闭合开关，发现电流表和电压表V1都没示数，说明电路断路，电压表V2有示数，则电路故障可能是与电压表V2并联的滑动变阻器断路。

[3]根据图Ⅰ可以看出，电路是一个串联电路，电流增大时，根据U=IR，电压表V1的示数也增大，对应图Ⅲ中的甲曲线。

初三物理电压电阻技巧(很有用)及练习题及解析一、电压电阻选择题1．在如图所示的电路中，电源电压保持不变。

电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时，电流表A与 A1的示数始终相等，则（）A. R1一定断路B. R1可能断路C. R2一定断路D. R1、R2一定同时断路【答案】A【解析】【解答】电键S断开时，电阻R1、R2串联，①闭合电键S前，若电阻R1出现了断路故障，电流表A与A1的示数始终相等，都为零；电键S闭合后，电路为R1的基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数，又因为电阻R1出现了断路故障，电流表A也没有示数，都为零，故电阻R1可能出现了断路故障；②若电阻R2出现了断路故障，电键S断开前，因电路为断路，故电流表A、A1均无示数；当电键S闭合后，电路为R1的基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数；电流表A测量通过电阻R1的电流有示数，故电流表A与A1的示数不相等，故不可能只有电阻R2断路。

③闭合电键S前，若R1断路且R2断路，电流表A与A1的示数始终相等，都为零；电键S闭合后，电路为R1的基本电路，电流表A1因电键S闭合被短路，故电流表A1无示数，又因为电阻R1出现了断路故障，电流表A也没有示数，都为零，故R1断路且R2断路符合题意；由此分析可知：如果电流表A与A1的示数始终相等，则故障可能是R1断路或R1断路且R2断路，即R1一定断路，A符合题意。

故答案为：A。

【分析】电路故障的分析，注意电路故障是用电器断路时没有电流，若是对电源短路则会烧坏电源，若是对用电器短路则会使用电器不能工作.2．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）3．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．如图所示的电路，闭合开关S，两灯L1、L2均发光，两电表均有示数。

中考物理电压电阻专题训练答案含解析一、电压电阻选择题1．在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（）A. 灯L短路B. 灯L断路C. 电阻R断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

故答案为：D。

【分析】本题考查学生对电路故障的分析能力。

先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。

2．将一根铜导线拉长，变大的是它的（）A. 质量B. 电阻C. 密度D. 横截面积【答案】 B【解析】【解答】A、将一根铜导线拉长后，形状发生变化，但所含物质多少没有变化，所以质量不变，A不符合题意；B、将一根铜导线拉长后，长度变长了，横截面积变小了，所以它的电阻变大了，B符合题意；C、将一根铜导线拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，C不符合题意；D、可以将铜导线看成圆柱体，将一根铜导线拉长后，长度变长了，体积不变，所以横截面积变小了，D不符合题意；故答案为：B。

【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.3．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED灯的核心元件发光二极管是由超导材料制成的【答案】 B【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误．故选B．【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．4．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

相关内容的知识结构：知识点归纳1、电流与电压的关系概念：产生持续电流的条件是：①有电源，②闭合电路例1：下列关于“电压使电路中形成了电流”的理解，正确的是（）A．有电压时，电路中就一定有电流B．电路中有电流时就一定有电压C．电流和电压总是同时存在D．以上说法都不正确例2：下列说法中，正确的是（）A、电路两端只要有电压就一定有电流B、电压是形成电流的原因C、电路断开后，电路中没有电流了，因此电路两端电压为零D、电路中没有电源也可以有电压存在2、电压表的连接（概念：电压表必须跟被测电路并联，电流从“＋”接线柱流入，从“－”接线柱流出）例3：下列各图中，能正确测量L1电压的是（）例4：下列各图中，能正确测量L1电压的是例5：下列关于电表的使用，正确的是（）A、电流表只能与被测用电器并联，不能与被测用电器串联B、电流表不能直接接在电源的两极上C、电压表只能与被测用电器串联，不能与被测用电器并联D、电压表不能直接接在电源的两极上例6：如图所示，小灯泡能发光，下列说法正确的是（）A、a、b都是电流表B、a、b都是电压表C、a是电流表，b是电压表D、a是电压表，b是电流表3、电压表的故障（概念：先用大量程进行试触，再根据实际情况选择量程，为提高读数的准确性，尽量让电压表在测量时指针偏转较大。

）例7：要测量电路中某部分的电压，进行试触发现指针偏转如图，这是因为（）A 、电压表的量程选择过小B 、电压表的“＋”、“－”接线柱接反了C 、电压表与被测电路串联了D 、电压表的量程选择过大例8：要测量电路中某部分的电压，进行试触，发现指针偏转如图，这是因为（ ）A 、电压表的量程选择过小B 、电压表的“＋”、“－”接线柱接反了C 、电压表与被测电路串联了D 、电压表的量程选择过大例9：要测量电路中某部分的电压，发现指针偏转如图所示，这是因为（ ）A 、电压表的量程选择过小B 、电压表的“＋”、“－”接线柱接反了C 、电压表与被测电路串联了D 、电压表的量程选择过大4、电路故障一（概念：如果将电压表串联在电路中，电路中没有电流，电压表的示数为电源电压。
