FFU风机过滤单元知识考核

ffu额定风量（原创版）目录1.介绍 FFU 的概念和作用2.额定风量的定义和重要性3.FFU 的额定风量参数4.影响 FFU 额定风量的因素5.FFU 的选型与应用正文一、FFU 的概念和作用FFU（Fan Filter Unit，风机过滤单元）是一种空气净化设备，通常用于洁净室、无尘车间等高度洁净的环境。

其主要作用是通过风机将空气吸入，经过过滤器过滤后，再将洁净空气排放到室内，从而实现室内空气的净化和循环。

二、额定风量的定义和重要性额定风量是指 FFU 在特定条件下，单位时间内能够处理的空气量。

它是衡量 FFU 性能的重要参数，直接影响到 FFU 的净化效果和适用范围。

选择合适的额定风量，需要根据实际应用场景和需求进行权衡。

三、FFU 的额定风量参数FFU的额定风量通常以立方米/小时（m/h）为单位表示。

在产品说明书或技术参数中，可以找到不同型号FFU的额定风量参数。

这些参数可以帮助用户了解设备的性能和适用范围。

四、影响 FFU 额定风量的因素1.风机性能：风机的转速、叶片设计、电机功率等因素直接影响 FFU的风量。

2.过滤器性能：过滤器的过滤效率、容尘量等参数会影响 FFU 的额定风量。

3.系统阻力：空气在通过 FFU 时，会受到系统阻力的影响，从而影响额定风量。

4.使用环境：温度、湿度、海拔等因素也会对 FFU 的额定风量产生影响。

五、FFU 的选型与应用在选择 FFU 时，需要根据实际应用场景和需求，综合考虑额定风量、过滤效率、噪音、能耗等因素。

在实际应用中，FFU 广泛应用于电子、医药、食品、航空航天等领域，为高度洁净环境提供保障。

总之，FFU 的额定风量是衡量其性能的重要参数，选择合适的额定风量和 FFU 型号，需要根据实际应用场景和需求进行权衡。

FFU风机过滤器单元数据分析FFU（Fan Filter Unit）风机过滤器单元是一种空气净化设备，广泛应用于洁净室、实验室和医院等场所。

在该设备的运行过程中，通过对其相关的数据进行分析，可以了解其性能和使用情况，从而提供参考和改进的依据。

首先，我们可以分析FFU风机过滤器单元的风量数据。

风机过滤器单元的风量决定了其过滤效率和洁净度。

通过对风量的监测和分析，可以确定设备是否正常工作、是否存在堵塞等问题。

同时，还可以根据实际需要对风量进行调整，以达到预期的净化效果。

其次，我们可以分析FFU风机过滤器单元的能耗数据。

能耗是我们评估设备能源利用效率的一个重要指标。

通过对FFU风机过滤器单元的能耗数据进行分析，可以了解其实际能耗情况，并进行与理论模型的对比。

如果能耗超过理论模型，可能需要考虑设备运行状况是否正常，以及是否可以进行能耗优化的措施。

此外，还可以对FFU风机过滤器单元的噪音数据进行分析。

噪音是在设备运行过程中产生的，对于人员的工作环境和身体健康都有一定的影响。

通过对噪音数据的监测和分析，可以了解设备的噪音水平是否超标，是否对周围环境造成干扰。

通过分析噪音数据，可以对设备进行改进和优化，以提高其使用舒适性和环境友好性。

另外，还可以对FFU风机过滤器单元的寿命数据进行分析。

寿命数据可以帮助我们了解设备的使用寿命和维护周期，以及维修和更换部件的时机。

通过对寿命数据的分析，可以规划设备的维护周期和更换计划，以保证设备的长期稳定运行和高效工作。

最后，还可以对FFU风机过滤器单元的故障数据进行分析。

故障数据可以帮助我们了解设备的故障类型和原因，以及相应的处理方法和预防措施。

通过对故障数据的分析，可以及时发现和解决设备故障，提高设备的可靠性和稳定性。

综上所述，通过对FFU风机过滤器单元相关数据的分析，可以了解设备的性能和使用情况，并提供参考和改进的依据。

这将有助于提高设备的效率和可靠性，保证其稳定运行，提供清洁和舒适的工作环境。

直流FFU风机过滤单元操作手册INDAIR 苏州英德尔室内空气技术有限公司Suzhou Indair Indoor Air Technology Co., Ltd.请阅读并保存好以下指导警告！目 录1.概述 32.使用环境和条件 33.结构特征 34.工作原理 45.安装、调整 46.使用说明5 7.故障分析及排除 5 8.维修、保养6 9.运输、储存7 10.开箱及检查 7 11.附图7为避免引起火灾、遭受电击或造成人身伤害，请严格遵守以下指导：A. 产品安装和电路连接及布线必须由合格的技术人员完成，并应遵守所有适用的规范、标准及规章（包括消防安全规章）。

B. 需要在墙壁或天花板上切洞或钻孔时，请注意不要损坏电线的保护层或其他隐含功能部件。

C. 如果将本单元安装在可能受潮的环境，则应贴上适当的标志，指示正确的使用方法。

D. 仅可按制造商设计或建议的方式使用本单元。

如果您尚有任何疑问，请与制造商联络。

E. 在维修或清洁本设备之前，请关闭维修面板上的电源开关，并切断电电源，以防他人无意中打开电源开关。

F. 电源进线端子只允许本单元电源进线，禁止其它单元通过此接线端子提供电源。

1.概述Fan Filter Unit（风机过滤单元机组）简称FFU，是由高效过滤器（HEPA）或超高效过滤器(ULPA)、微型风机、壳体组合而成的净化空调末端，其用于乱流及层流洁净室内。

FFU通常是与吊顶、龙骨配合使用，根据吊顶、龙骨的不同选择与之对应的FFU。

FFU具有低能耗、低噪音、方便灵活、节约空间、易安装的特点。

2.使用环境和条件温 度 5℃--40℃；相 对 湿 度 不大于90％（40℃时）大 气 压 力 86kPa-106kPa；最大尘埃浓度 ISO8 (≤3500粒/L,@≤0.5μm）；电 源 220V±10％,50Hz±2Hz。

3．结构特征图一 FFU风机过滤单元示意图如图1所示，FFU是由高效过滤器（HEPA）或超高效过滤器(ULPA)、微型风机、外箱体等部件组合而成。

FFU培训教程引言：随着工业自动化程度的提高，FFU（风机过滤单元）在洁净室、实验室、医院等场所的应用越来越广泛。

为了帮助用户更好地了解和操作FFU，本文将为您介绍FFU的基本原理、结构、性能、安装、调试、维护和故障处理等方面的知识。

通过本教程的学习，您将能够熟练掌握FFU的使用方法，确保其正常运行并延长使用寿命。

一、FFU基本原理与结构1.1基本原理FFU是一种空气过滤设备，主要由风机、过滤器、壳体和控制系统等组成。

它通过风机产生的气流，使空气流经过滤器，从而实现空气净化。

FFU具有节能、低噪音、运行稳定等优点，广泛应用于各种洁净室和无尘车间。

1.2结构（1）风机：采用离心式或轴流式风机，具有低噪音、高效率的特点。

（3）壳体：采用优质铝合金或不锈钢材料，具有强度高、耐腐蚀、易清洁等特点。

（4）控制系统：一般采用变频调速或固定转速控制，实现风量和风速的调节。

二、FFU性能参数与选型2.1性能参数FFU的性能参数主要包括风量、风速、噪音、功率、过滤效率等。

用户在选型时，需根据实际需求确定这些参数。

2.2选型方法（1）计算所需风量：根据洁净室或无尘车间的面积、高度、换气次数等因素计算所需风量。

（2）确定风速：根据洁净度要求，选择合适的风速。

（3）比较噪音：在满足风量和风速的前提下，选择噪音较低的FFU。

（4）考虑功率：在满足使用要求的情况下，选择功率较低的FFU，以降低运行成本。

（5）过滤效率：根据洁净度要求，选择合适级别的过滤器。

三、FFU安装与调试3.1安装步骤（1）检查FFU及配件是否完好无损。

（2）根据安装位置，确定FFU的安装方式（如吊顶式、壁挂式等）。

（3）按照安装图纸，将FFU安装在指定位置。

（4）连接电源线和控制系统线。

（5）检查安装是否牢固，确保FFU运行安全。

3.2调试方法（1）接通电源，检查FFU的运行方向是否正确。

（2）调整风速和风量，使其满足使用要求。

（3）检查FFU的噪音和振动情况，确保正常运行。

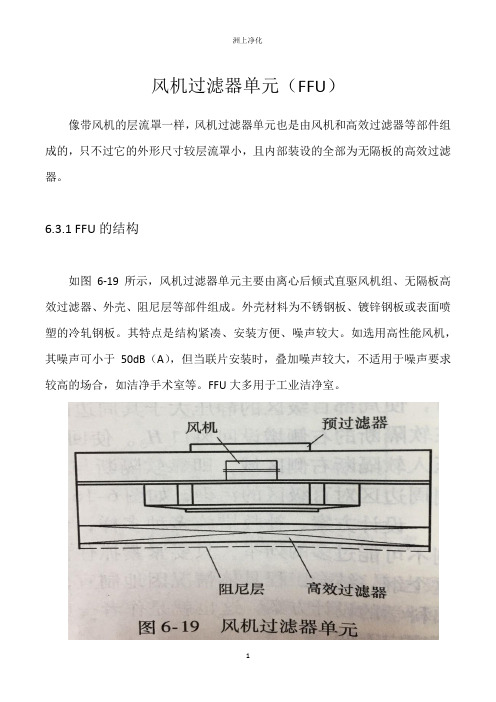

风机过滤器单元（FFU）像带风机的层流罩一样，风机过滤器单元也是由风机和高效过滤器等部件组成的，只不过它的外形尺寸较层流罩小，且内部装设的全部为无隔板的高效过滤器。

6.3.1FFU的结构如图6-19所示，风机过滤器单元主要由离心后倾式直驱风机组、无隔板高效过滤器、外壳、阻尼层等部件组成。

外壳材料为不锈钢板、镀锌钢板或表面喷塑的冷轧钢板。

其特点是结构紧凑、安装方便、噪声较大。

如选用高性能风机，其噪声可小于50dB（A），但当联片安装时，叠加噪声较大，不适用于噪声要求较高的场合，如洁净手术室等。

FFU大多用于工业洁净室。

6.3.2工程应用实例分析风机过滤器单元顶部进风口有装粗效过滤器的，也有不装粗效过滤器的。

有装设送风管接口的，也有不装的。

不装粗效过滤器的FFU外形尺寸的厚度比装粗效过滤器的厚度小、噪声低、功耗小。

使用时如果采用不接送风支管的自循环式且进风口无粗效过滤器，应在洁净室的回风口处装粗效过滤器进行保护；如果采用连接送风支管的系统，FFU中的高效过滤器可由空气处理机组中的粗效、中效过滤器保护。

至于选择何种风机过滤器单元，采用何种系统形式应因工程性质、噪声要求、热湿负荷等条件决定。

如图6-20所示的系统图式，是由FFU组合，不接送风支管，通过夹道回风的自循环式加新风系统。

工艺生产线A、B处的洁净度由FFU送风末端自循环来保证，热、湿负荷可由新风来承担。

这种系统只适用于热湿负荷较小的洁净车间。

如果热湿负荷较大，仅靠新风来承担是不行的。

在这种情况下，有多种办法来解决，比如，可在回风夹道或在吊顶夹层内装设冷却去湿机组（直接蒸发式冷却器或暗装式风机盘管等）通过该机组的自循环来吸收余热余湿。

也有在夹道或吊顶夹层内装设干盘管，只调节温度。

这样做可避免湿盘管的冷凝水造成的污染。

对于图6-20所示这种系统，吊顶夹层内被FFU的风机抽吸成负压，这就降低了安装工程的技术难度，即使FFU与支撑框架间的微小缝隙密封不严，在运行工况下，吊顶夹层内的污染物也不会渗入车间内。

ffu常用规格
1.FFU简介：FFU即风机过滤单元，是一种高效过滤设备，主要应用于洁净室、实验室、医院手术室等场所。

2.FFU规格参数：常用规格有610*610mm、915*610mm、1220*610mm 等，高度可根据需求定制，一般为300mm、400mm、500mm、600mm等。

3.FFU过滤效率：FFU过滤效率达到99.99%以上，能够过滤0.3微米以上的颗粒物，可以有效净化室内空气。

4.FFU风量：FFU风量一般为800-1200m/h，可根据不同场所的需要进行调整。

5.FFU噪音：FFU噪音一般在50-65dB之间，可以满足洁净室、实验室等对噪音要求较高的场所。

6.FFU使用寿命：FFU使用寿命一般为5-10年，需要定期维护保养，以保证其正常运行。

7.FFU安装方式：FFU可采用吊装、壁挂、支架等多种安装方式，具体方式根据实际情况选择。

8.FFU应用领域：FFU广泛应用于半导体、电子、制药、食品等行业，是保证洁净室环境的重要设备之一。

- 1 -。
