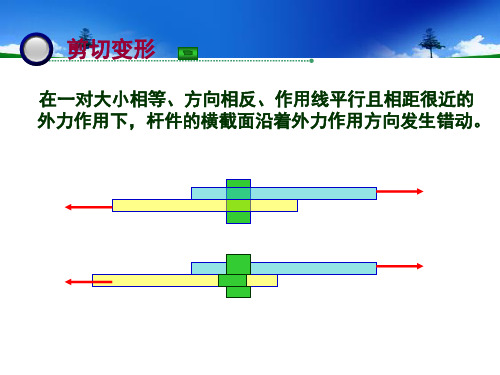

剪切变形、弯曲变形弯曲变形、剪切变形：这两个是材料力学和结构力学中的概念，分别指构件中的某一个截面的弯矩、剪力产生的变形，可以由弯矩和抗弯刚度EI、剪力和抗剪刚度GA计算得到。
框架结构、剪力墙结构和框剪结构在侧向力作用下的水平位移曲线的特点：（1）框架结构抗侧刚度较小，其位移由两部分组成：梁和柱的弯曲变形产生的位移，侧移曲线呈剪切型，自下而上层间位移减小；柱的轴向变形产生的侧移，侧移曲线呈弯曲型，自下而上层间位移增大。
第一部分是主要的，第二部分很小可以忽略，所以框架结构在侧向力作用下的侧移曲线以剪切型为主，故称为剪切型变形，如下图1。

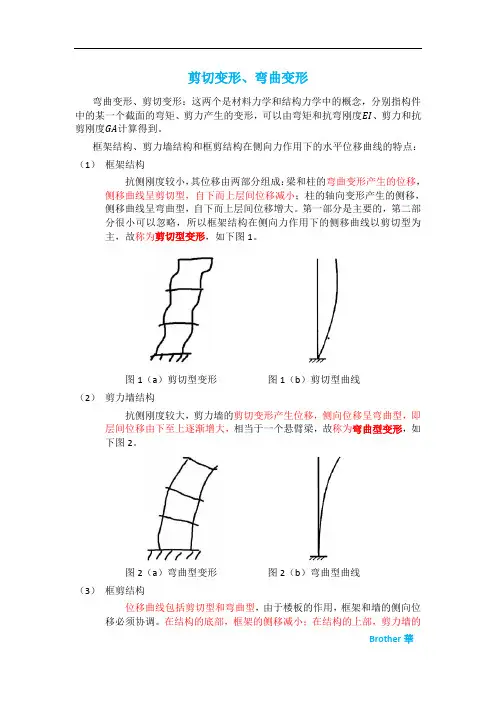

图1（a）剪切型变形图1（b）剪切型曲线（2）剪力墙结构抗侧刚度较大，剪力墙的剪切变形产生位移，侧向位移呈弯曲型，即层间位移由下至上逐渐增大，相当于一个悬臂梁，故称为弯曲型变形，如下图2。
图2（a）弯曲型变形图2（b）弯曲型曲线（3）框剪结构位移曲线包括剪切型和弯曲型，由于楼板的作用，框架和墙的侧向位移必须协调。
在结构的底部，框架的侧移减小；在结构的上部，剪力墙的侧移减小，侧移曲线呈弯剪型，层间位移沿建筑物的高度比较均匀，改善了框架结构及剪力墙结构的抗震性能，也有利于减少小震作用下非结构构件的破坏，此变形称为弯剪型变形，如下图3。
图3 弯剪型曲线弯曲型或剪切型可由构件是否有反弯点来判别。
（1）由位移曲线与弯矩的关系可知道，弯曲型构件变形曲线连续，越往上曲率越大（y轴曲率为0），比如剪力墙、梁、悬臂构件；（2）剪切型构件，反弯点在构件高度或长度范围内，变形曲线有变化、不连续的，比如框架柱、连梁，当然有的框架柱反弯点不在层高范围内，但《抗规》第6.2.2条规定，就算不在层高范围内柱端弯矩也要乘以增大系数。
对于结构来说，主要构件为剪切型组成的结构就为剪切变形为主的结构；主要构件为弯曲变形组成的结构就为弯曲变形为主的结构。

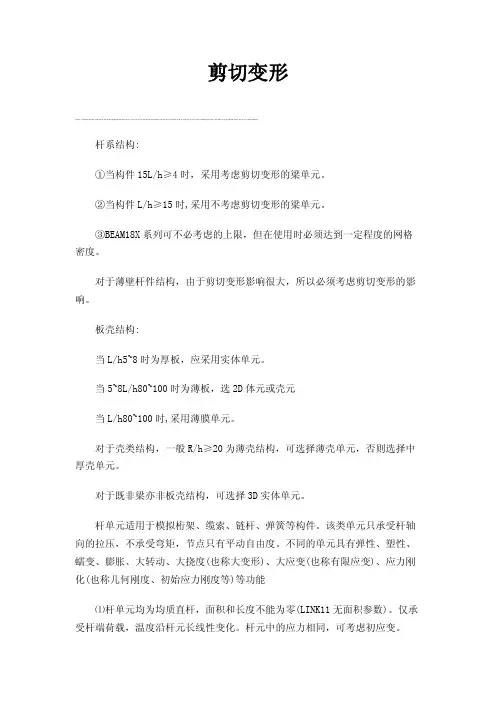

剪切变形杆系结构:①当构件15L/h≥4时，采用考虑剪切变形的梁单元。
②当构件L/h≥15时,采用不考虑剪切变形的梁单元。
③BEAM18X系列可不必考虑的上限，但在使用时必须达到一定程度的网格密度。
对于薄壁杆件结构，由于剪切变形影响很大，所以必须考虑剪切变形的影响。
板壳结构:当L/h5~8时为厚板，应采用实体单元。
当5~8L/h80~100时为薄板，选2D体元或壳元当L/h80~100时,采用薄膜单元。
对于壳类结构，一般R/h≥20为薄壳结构，可选择薄壳单元，否则选择中厚壳单元。
对于既非梁亦非板壳结构，可选择3D实体单元。
杆单元适用于模拟桁架、缆索、链杆、弹簧等构件。
该类单元只承受杆轴向的拉压，不承受弯矩，节点只有平动自由度。
不同的单元具有弹性、塑性、蠕变、膨胀、大转动、大挠度(也称大变形)、大应变(也称有限应变)、应力刚化(也称几何刚度、初始应力刚度等)等功能⑴杆单元均为均质直杆，面积和长度不能为零(LINK11无面积参数)。
仅承受杆端荷载，温度沿杆元长线性变化。
杆元中的应力相同，可考虑初应变。
⑵LINK10属非线性单元，需迭代求解。
LINK11可作用线荷载;仅有集中质量方式。
⑶LINK180无实常数型初应变，但可输入初应力文件，可考虑附加质量;大变形分析时，横截面面积可以是变化的，即可为轴向伸长的函数或刚性的。
⑷通常用LINK1和LINK8模拟桁架结构，如屋架、网架、网壳、桁架桥、桅杆、塔架等结构，以及吊桥的吊杆、拱桥的系杆等构件，必须注意线性静力分析时，结构不能是几何可变的，否则造成位移超限的提示错误。
LINK10可模拟绳索、地基弹簧、支座等，如斜拉桥的斜拉索、悬索、索网结构、缆风索、弹性地基、橡胶支座等。
LINK180除不具备双线性特性(LINK10)外，它均可应用于上述结构中，并且其可应用的非线性性质更加广泛，增加了粘弹塑性材料。
⑸LINK1、LINK8和LINK180单元还可用于普通钢筋和预应力钢筋的模拟，其初应变可作为施加预应力的方式之一。
