2010版成品油库建设标准

  • 格式：pdf
  • 大小：747.37 KB
  • 文档页数：52

下载文档原格式

  / 52

合集下载

油库设计规范

油库设计规范

油库设计规范 GBJ 74-84(第十章)(2010-03-09 13:54:02)转载分类：油库安全标签：石油库油罐含油污水接地装置配电间洞口第十章给水排水第一节给水第10.1.1条石油库的水源应就近选用地下水、地表水、城镇自来水。

企业附属石油库的给水，应由该企业统—考虑。

石油库采用城镇自来水作为水源时，水管进入石油库处的压力不应低于12米水柱。

第10.1.2条石油库的生产和生活用水水源，宜合并建设。

当生产区和生活区相距较远，合并建设在技术经济上不合理时，亦可分别设置。

第10.1.3条石油库水源的供水能力的确定，应符合下列规定：一、消防、生产及生活用水采用同一水源供水时，水源的供水能力应按最大消防用水量的1.2倍计算确定。

如采用消防水池时，应按消防水池的补充水量、生产用水量及生活用水量总和的1.2倍计算确定。

二、当消防与生产用水采用同一水源，生活用水采用另一水源时，消防与生产用水水源的供水能力应按最大消防用水量的1.2倍计算确定；如采用消防水池时，应按消防水池的补充水量与生产用水量总和的1.2倍计算确定。

生活用水水源的供水能力，应按由石油库供水的人口总数结合当地用水定额再加0.2倍余量计算确定。

三、当消防用水采用单独水源，生产与生活用水合用另一水源时，消防用水水源的供水能力，应按最大消防用水量的1.2倍确定。

如设有消防水池时，应按消防水池补充水量的1.2倍确定。

生产与生活用水水源的供水能力，应按生产用水量与生活用水量之和的1.2倍计算确定。

第二节排水第10.2.1条含油与不含油污水，必须采用分流制排放。

含油污水应采用管道排放。

未被油品污染的地面雨水，可采用明渠排放。

第10.2.2条油罐区的雨水排水管穿越防火堤处，应设置能在堤外操纵的封闭装置覆土油罐或人工洞油罐周围环形通道的排水管，应在其引出处设置阀门等封闭装置，第10.2.3条含油污水管道，应在下列各处设置水封井：一、油罐组或建筑物、构筑物的排水管出口处；二、支管与干管的连接处；三、干管每隔300米处：四、通过石油库围墙处。

加油站建设标准2010

加油站建设标准2010

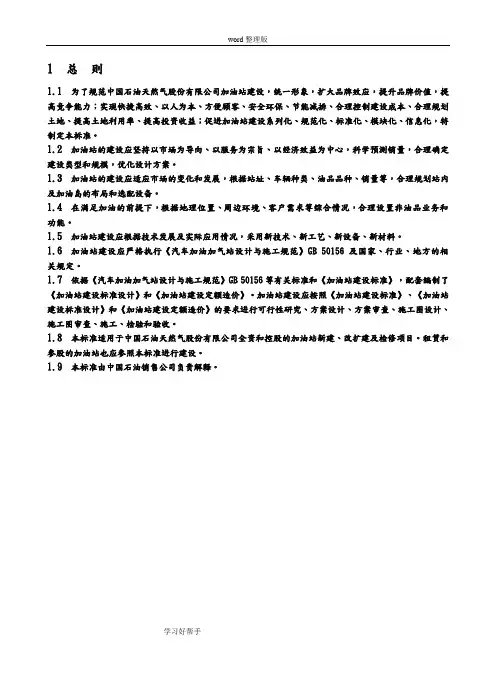

word整理版1 总则1.1为了规范中国石油天然气股份有限公司加油站建设，统一形象，扩大品牌效应，提升品牌价值，提高竞争能力；实现快捷高效、以人为本、方便顾客、安全环保、节能减排、合理控制建设成本、合理规划土地、提高土地利用率、提高投资收益；促进加油站建设系列化、规范化、标准化、模块化、信息化，特制定本标准。

1.2加油站的建设应坚持以市场为导向、以服务为宗旨、以经济效益为中心，科学预测销量，合理确定建设类型和规模，优化设计方案。

1.3加油站的建设应适应市场的变化和发展，根据站址、车辆种类、油品品种、销量等，合理规划站内及加油岛的布局和选配设备。

1.4在满足加油的前提下，根据地理位置、周边环境、客户需求等综合情况，合理设置非油品业务和功能。

1.5加油站建设应根据技术发展及实际应用情况，采用新技术、新工艺、新设备、新材料。

1.6加油站建设应严格执行《汽车加油加气站设计与施工规范》GB 50156及国家、行业、地方的相关规定。

1.7依据《汽车加油加气站设计与施工规范》GB 50156等有关标准和《加油站建设标准》，配套编制了《加油站建设标准设计》和《加油站建设定额造价》。

加油站建设应按照《加油站建设标准》、《加油站建设标准设计》和《加油站建设定额造价》的要求进行可行性研究、方案设计、方案审查、施工图设计、施工图审查、施工、检验和验收。

1.8本标准适用于中国石油天然气股份有限公司全资和控股的加油站新建、改扩建及检修项目。

租赁和参股的加油站也应参照本标准进行建设。

1.9本标准由中国石油销售公司负责解释。

2 术语与定义2.1加油站 Automobile gasoline filling station为机动车加注汽油、柴油等车用燃油并提供便利店、洗车和汽车保养、快修、便民餐饮等其他便利性服务的场所。

2.2城市干道站 Urban heavy traffic site是指建在地级以上城市主交通干道旁的加油站。

2.3城市社区站 City Residential site是指建在地级以上城市居住区干道旁的加油站。

石化油库建设标准

石化油库建设标准

石化油库建设标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-编制说明为规范中国石化销售企业所属成品油库新建、改扩建项目的工程管理，采用先进的工艺设备、控制技术和设计理念，充分发挥油库在销售环节的功能，全面提升油库管理水平，以满足成品油市场全面开放后的需求。

结合行业特点，针对销售企业油库普遍存在的主要问题，在总结“试点油库”经验和《中国石化销售企业油库改造设计导则》试行的基础上，我们编制了《中国石化销售企业油库建设标准》，以指导油库新建、改造过程中所涉及的油库规模、铁路收发油、公路发油、管道收发油工作流程以及油品计量、安全监控系统、供配电系统、安全及环保等系统设计方案的确定。

新建及改造后的油库应达到“布局合理、技术先进、安全可靠、管理方便、绿化美化、本质安全、防止污染、确保油品质量”。

本标准归纳了新建、改扩建成品油库需注意的设计要点和建设过程中需执行的国家、行业相关标准、规范。

在符合国家及行业标准、规范的基础上，应严格按本标准执行。

附图部分包括油库工艺流程图、发油棚建筑效果及发油平台布置图及实景照片等，供各单位参考。

鉴于本标准系初次编制，希望各单位在试行过程中，注意积累资料，总结经验，如发现有需要修改和补充之处，请将意见和资料寄送油品销售事业部发展规划处，以便今后修改时参考。

目录1.总则 (1)2.采用的主要标准、规范 (3)3.总平面布置及建（构）筑物 (5)3.1总平面布置要求3.2建（构）筑物4.铁路收发油系统 (8)4.1一般规定4.2工艺流程4.3设备选型及安装要求4.4电气5.水路收发油系统 (12)5.1工艺流程5.2设备选型及安装要求5.3配套设施6.公路发油系统 (14)6.1一般规定6.2工艺流程6.3设备选型及安装要求6.4电气7.储油罐区 (16)7.1轻油罐区布置原则7.2库容的确定7.3油罐选型7.4工艺管道7.5电气及防雷防静电7.6油罐及管道防腐8.消防系统 (20)8.1泡沫灭火系统8.2消防给水9.自控系统 (22)9.1概述9.2罐群自动计量系统9.3公路微机发油系统9.4安全监控系统10.环保 (27)10.1含油污水处理10.2 给排水11.标识 (28)11.1建（构）筑物11.2管道表面色和标识11.3油罐表面色和标识11.4机泵、阀门及管道附件表面色11.5其他11.6油罐编号规定附录－1油罐计量系统简介附图附图－1发油台鹤管布置图－2发油亭建筑效果－3泵棚及发油台实景效果－4油罐标识效果－5试点油库分区示意图1、总则1.1 为在中国石化销售企业油库新建和改扩建过程中，统一技术要求，统一建设标准，统一形象标识，突出行业特点，特制定本标准。

成品油库建设标准讲义

成品油库建设标准讲义

成品油库建设标准讲义一、建设选址与布局1.选址要求：成品油库应选址在交通便利、水源充足、电力供应可靠、地质条件良好、远离居民区和重要设施的地区。

2.布局规划：成品油库的布局应合理，符合安全、环保、消防等要求。

储罐区、装卸区、泵站区、控制室等区域应明确划分，并设置相应的安全设施。

二、储罐设计与安装1.储罐类型：根据储存油品的性质和数量，选择合适的储罐类型，如拱顶罐、内浮顶罐等。

2.储罐容量：根据实际需求和储存油品的性质，确定合理的储罐容量。

3.安装要求：储罐安装应符合相关标准和规范，确保储罐的稳定性和安全性。

三、管道与泵站建设1.管道设计：管道设计应合理，满足油品输送和储存的要求。

管道材料应符合相关标准和规范，确保管道的耐腐蚀性和耐压性。

2.泵站建设：泵站建设应符合相关标准和规范，确保泵站的稳定性和安全性。

泵站设备应选用性能优良、维护方便的设备。

四、自动化与智能化建设1.自动化系统：成品油库应建立自动化系统，实现油品储存、输送、计量等环节的自动化控制和管理。

2.智能化建设：成品油库应建立智能化系统，实现信息化管理、数据采集和分析等功能，提高管理效率和安全性。

五、安全与环保要求1.安全措施：成品油库应建立完善的安全管理制度和操作规程，加强员工安全培训和教育，确保员工掌握安全操作技能。

同时，应设置相应的安全设施，如防火设施、防雷设施等。

2.环保要求：成品油库应遵守环保法规和标准，加强环保管理，减少对环境的影响。

同时，应采取相应的环保措施，如废气处理、废水处理等。

六、消防设施与应急设备1.消防设施：成品油库应设置完善的消防设施，如灭火器、消防栓等，确保在火灾等紧急情况下能够及时有效地进行灭火和救援。

2.应急设备：成品油库应配备相应的应急设备，如应急照明、应急电源等，确保在紧急情况下能够及时有效地进行应急处理。

七、人员培训与操作规范1.人员培训：成品油库应对员工进行全面的培训和教育，包括安全操作规程、消防知识等，确保员工具备必要的安全意识和操作技能。

一、二、三、四类建设项目划分标准

一、二、三、四类建设项目划分标准

附件2一、二、三、四类建设项目划分标准（摘自《中国石油天然气集团公司投资管理办法》（中油计[2010]10号）第十一条集团公司根据投资项目性质和规模，划分一类、二类、三类和四类项目，并按项目类别划分管理权限。

第十二条一类项目由集团公司常务会审批。

其中，紧急、保密性强的特殊海外项目，由集团公司总经理组织有关领导和部门审批。

一类项目包括：（三）国内新建跨省（自治区、直辖市，下同）输油及输气干线管网项目，国内新建进口液化天然气接收、储运设施项目；（七）其他须报集团公司常务会审批的项目。

第十三条二类项目由规划计划部或相关部门负责审查，集团公司领导审批。

二类项目包括：（一）由规划计划部组织审查的项目：1. 需上报国家核准、备案的国内外投资项目；3. 国内投资1亿元及以上油气田产能地面建设之外的新建系统配套项目、油气储运项目、炼油化工及配套项目、销售网络及配套项目、安全环保隐患治理项目、节能减排项目、集团公司信息化建设项目、集团公司级重点实验室、中试基地和科研项目；5. 投资5000万元及以上工程技术服务项目、工程建设服务项目、生产服务项目、与油气业务相关的装备制造项目、单台（套）非安装设备购置项目、集团公司级新技术推广项目、现有生活基地水电暖等系统配套建设项目；7. 国内外办公、科研、培训用房等楼堂馆所项目，医院、图书馆、文体活动中心等矿区公共用房项目，小汽车购置项目；8. 上述各类项目中涉及有工程建设的股权投资项目；9. 集团公司授权管理的其他建设项目。

（二）由集团公司相关部门组织审查的项目：1. 财务资产部：国内资产收购项目资产评估；2. 资本运营部：无工程建设的股权投资项目；3. 科技管理部：投资1亿元以下集团公司级重点实验室、中试基地和科研项目，投资5000万元以下集团公司级新技术推广项目；4. 信息管理部：投资1亿元以下集团公司信息化建设项目；第十四条三类项目由专业分公司审批，包括：（三）国内投资3000万元~1亿元的油气田产能地面建设之外的新建系统配套项目、油气储运项目、炼油化工及配套项目、加油站及成品油销售配套项目、安全环保隐患治理项目、节能减排项目；（四）国内投资1亿元以下成品油油库建设项目；（六）除一类、二类以外的海外投资项目；（七）除集团公司审批以外的有工程建设的股权投资项目；（八）集团公司授权管理的其他项目。

国内石化油库建设规范标准

国内石化油库建设规范标准

编制说明为规范中国石化销售企业所属成品油库新建、改扩建项目的工程管理，采用先进的工艺设备、控制技术和设计理念，充分发挥油库在销售环节的功能，全面提升油库管理水平，以满足成品油市场全面开放后的需求。

结合行业特点，针对销售企业油库普遍存在的主要问题，在总结“试点油库”经验和《中国石化销售企业油库改造设计导则》试行的基础上，我们编制了《中国石化销售企业油库建设标准》，以指导油库新建、改造过程中所涉及的油库规模、铁路收发油、公路发油、管道收发油工作流程以及油品计量、安全监控系统、供配电系统、安全及环保等系统设计方案的确定。

新建及改造后的油库应达到“布局合理、技术先进、安全可靠、管理方便、绿化美化、本质安全、防止污染、确保油品质量”。

本标准归纳了新建、改扩建成品油库需注意的设计要点和建设过程中需执行的国家、行业相关标准、规范。

在符合国家及行业标准、规范的基础上，应严格按本标准执行。

附图部分包括油库工艺流程图、发油棚建筑效果及发油平台布置图及实景照片等，供各单位参考。

鉴于本标准系初次编制，希望各单位在试行过程中，注意积累资料，总结经验，如发现有需要修改和补充之处，请将意见和资料寄送油品销售事业部发展规划处，以便今后修改时参考。

目录1.总则 (1)2.采用的主要标准、规范 (3)3.总平面布置及建（构）筑物 (5)3.1总平面布置要求3.2建（构）筑物4.铁路收发油系统 (8)4.1 一般规定4.2 工艺流程4.3 设备选型及安装要求4.4 电气5.水路收发油系统 (12)5.1 工艺流程5.2 设备选型及安装要求5.3 配套设施6.公路发油系统 (14)6.1 一般规定6.2 工艺流程6.3 设备选型及安装要求6.4 电气7.储油罐区 (16)7.1 轻油罐区布置原则7.2 库容的确定7.3 油罐选型7.4工艺管道7.5电气及防雷防静电7.6油罐及管道防腐8.消防系统 (20)8.1 泡沫灭火系统8.2 消防给水9.自控系统 (22)9.1 概述9.2 罐群自动计量系统9.3 公路微机发油系统9.4 安全监控系统10.环保 (27)10.1 含油污水处理10.2 给排水11.标识 (28)11.1 建（构）筑物11.2 管道表面色和标识11.3 油罐表面色和标识11.4 机泵、阀门及管道附件表面色11.5 其他11.6 油罐编号规定附录－1 油罐计量系统简介附图附图－1 发油台鹤管布置图－2 发油亭建筑效果－3 泵棚及发油台实景效果－4 油罐标识效果－5 试点油库分区示意图1、总则1.1为在中国石化销售企业油库新建和改扩建过程中，统一技术要求，统一建设标准，统一形象标识，突出行业特点，特制定本标准。

浙江省成品油市场管理实施细则 浙商务商发〔2010〕240号

浙江省成品油市场管理实施细则第一章总则第一条为加强成品油市场监督管理，规范成品油经营行为，维护成品油市场秩序，根据《国务院对确需保留的行政审《成批项目设定行政许可的决定》（国务院令2004年第412号）、品油市场管理办法》（商务部令2006年第23号）和《关于扩大县（市）部分经济社会管理权限的通知》（浙委办〔2008〕116号）要求，结合本省实际，制定本细则。

第二条在本省行政区域内从事成品油批发、仓储及零售经营活动的企业，应当遵守有关法律、法规和本细则。

第三条浙江省商务厅负责制定并组织实施全省成品油仓储行业和零售经营网点（包括加油（气）站、点、船）发展规划；负责成品油批发、仓储经营许可的初审；负责成品油零售经营许可；负责做好成品油市场运行监测分析；组织协调全省成品油市场的监督管理。

设区市商务主管部门负责上报本行政区域内成品油仓储行业和市本级（含所辖区，下同）零售经营网点发展规划意见；负责本行政区域内成品油批发、仓储经营许可申报及经营条件的经常性核查；负责市本级成品油零售经营许可的初审及经营条件的经常性核查；受省商务厅委托，负责组织本行政区域内仓储、市本级零售经营项目竣工验收；负责本行政区域内成品油市场管理工作的指导、检查及市场运行监测分析，建立市场预警机制和重大事件快报制度；负责市本级成品油市场的监督管理。

县级商务主管部门负责提出本行政区域内成品油仓储行业发展规划意见；负责上报本行政区域内成品油零售经营网点发展规划意见；负责成品油零售经营许可的初审及经营条件的经常性核查；受省商务厅委托，负责组织零售经营项目竣工验收；负责成品油市场运行监测分析，建立市场预警机制和重大事件快报制度；负责本行政区域内成品油市场的监督管理。

第四条各级规划建设、国土资源、交通运输（公路、港航）、海事、安监、消防、环保、气象、质监、工商、税务等部门依照各自职责，对成品油经营企业实施监督管理。

第五条本细则所称成品油是指汽油、柴油、煤油及其他符合国家产品质量标准、具有相同用途的醇醚汽油和生物柴油等替代燃料。

中国石化油库建设标准

编制说明为规范中国石化销售企业所属成品油库新建、改扩建项目的工程管理，采用先进的工艺设备、控制技术和设计理念，充分发挥油库在销售环节的功能，全面提升油库管理水平，以满足成品油市场全面开放后的需求。

鉴于本标准系初次编制，希望各单位在试行过程中，注意积累资料，总结经验，如发现有需要修改和补充之处，请将意见和资料寄送油品销售事业部发展规划处，以便今后修改时参考。

目录1.总则 (1)2.采用的主要标准、规范 (3)3.总平面布置及建（构）筑物 (5)3.1总平面布置要求7.1 轻油罐区布置原则7.2 库容的确定7.3 油罐选型7.4工艺管道7.5电气及防雷防静电7.6油罐及管道防腐8.消防系统 (20)8.1 泡沫灭火系统8.2 消防给水9.自控系统 (22)9.1 概述9.2 罐群自动计量系统－2 发油亭建筑效果－3 泵棚及发油台实景效果－4 油罐标识效果－5 试点油库分区示意图1、总则1.1为在中国石化销售企业油库新建和改扩建过程中，统一技术要求，统一建设标准，统一形象标识，突出行业特点，特制定本标准。

1.2本标准适用于中国石化销售企业成品油库的新建和改扩建下，因地制宜、合理、紧凑地布置相关设施。

现有油库总平面改造重点为调整功能分区，对原有布局不符合规范之处加以改造。

改扩建项目以不征地和少征地为原则，充分挖潜利用，减少工程费用。

通过改造使油库功能分区明确、布局紧凑、流程顺畅、节省占地、方便管理。

拆除油库原有废旧设施并进行合理绿化。

1.5.2收发油系统应采用成熟的工艺流程、可靠的运行设备、先进的控制技术，提高油库吞吐能力。

取消真空卸油工艺和高架罐自流发油工艺，消除不安全因素。

1.5.3采用先进的油罐计量技术，提高油品数、质量检测水平。

1.5.4要重点改造消防设施不符合现行规范和消防设备严重老化问题。

1.5.5改扩建过程应同时解决油库油污水处理后达标排放问题，2、采用的主要标准、规范2.1、国家标准(1)《石油库设计规范》(GB50074－2002)(2)《输油管道工程设计规范》（GB50253-2003）(3)《立式圆筒形钢制焊接油罐设计规范》(GB50341－2003)(18)《石油化工厂区绿化设计规范》（SH3008—2000）(19)《石油化工厂区竖向布置设计规范》(SH/T3013－2000)(20)《石油化工仪表管道线路设计规范》(SH/T3019－2003)(21)《石油化工企业环境保护设计规范》(SH3024－1995)(22)《石油化工立式圆筒形钢制焊接储罐设计规范》(SH3046－1992)(23)《石油化工企业可燃气体和有毒气体检测报警设计规范》(SH3063－1999)(24)《石油化工设备和管道涂料防腐蚀技术规范》(SH3022-1999)(25)《石油化工有毒、可燃介质管道工程施工及验收规范》(SH3501-2002)(26)《装卸油品码头防火设计规范》JTJ 237－99(27)《石油库电气安全规程》(Q/SH039－016－90)（99年修订本）(28)《石油库静电安全规程》(Q/SH039－023－92)(29)《石油化工储运系统罐区设计规范》（SH3007-1999）(30)《石油化工企业储运系统泵房设计规范》（SH/T3014-2002）3、总平面布置及建(构)筑物3.1总平面布置要求3.1.1按照《石油库设计规范》的要求，油库内的设施应采取按功能分区布置的方式，做到分区明确、规模合理。

国家储备成品油库的建设规模及项目构成

国家储备成品油库的建设规模及项目构成
1、国家储备成品油库的建设规模应根据国家成品油储备能力建设相关规划确定。

建设规模按总库容量分为三级。

注：总库容量(TV)系指全部储存油罐的容量总和，不包括辅助作业罐的容量。

2、国家储备成品油库按油罐的构筑形式，分为洞库、覆土库及地面库等类型。

3、国家储备成品油库的建设内容由工艺设施、辅助作业设施、行政管理设施及警卫设施等构成。

各类设施应按储油区、作业区、辅助作业区、行政管理区及警卫营区分区进行布置。

3、国家储备成品油库的设计应符合现行国家标准《石油库设计规范》GB 5007 4的规定。

中石化加油站建设新标准(工艺部分)2010版资料


2020/7/1
25
2020/7/1
26
加油站罩棚宜与站房出入口顶部搭接；站 房屋顶至罩棚顶应设置检修钢梯（铝合金 梯）或活动梯，并应设置供进行罩棚检修 时悬挂安全带的固定装置（宜利用天沟内 壁的上部，每隔3 m左右焊DN50㎜不锈钢 圈，作为安全带挂钩）
2020/7/1
27
2020/7/1
2020/7/1
5
2020/7/1
6
2020/7/1
7
一.站址选择
规模确定： 在城市建成区内不应建一级加油站
位置： 建成区加油站，靠近城市道路，不宜选择在城市 干道的交叉口附近。
周边环境： 水电条件： 市场容量：
2020/7/1
8
2020/7/1
9
2020/7/1
10
符合规范、满足安全要求
罩棚应采用安全可靠的钢结构形式，优先选用轻 钢结构；在台风频发区域也可选用钢筋混凝土结 构
荷载，一般按15-20 kG/m取值 《建筑结构荷载 规范》（GB5009）
罩棚悬挑部分自罩棚立柱中心挑出的长度不宜超 过6m，罩棚立柱与罩棚立柱之间跨度不应超过 15m
罩棚边缘与加油机的平面距离不宜小于2m
2020/7/1
20
加油站的工艺设施与站外建、构筑物之间的 距离大于表4.0.4至表4.0.7中的防火距离的 1.5倍，且大于25m时，相邻一侧应设置隔离 墙，隔离墙可为非实体围墙大25m；大于表 中距离1.5倍，设置隔离墙，可为非实体围墙
面向进、出口道路的一例宜设置非实体围墙， 或开敞
2020/7/1
2020/7/1
18
城市型加油站总平面布置示意图
2020/7/1
19
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.2 总库容量的确定
5.2.1 成品油库建设应在市场分析、资源论证和风险评估的基础上，根据成品油销售网络规划而实施。 总库容量规模（TV），应根据油品进、出库方式和销售网络区域环境等条件，结合成品油库的功能定位和 市场发展潜力，按照成品油库的油品年周转量和年周转次数而确定。
5.2.2 成品油库的油品年周转量应以项目可研批复的数量为准。 5.2.3 根据油品进、出库方式不同和受制约的运输方式影响，对成品油库的油品年周转次数做出规定。 具体的油品年周转次数详见附表 1。 5.2.4 成品油库的油品年周转次数，应按照其类型和功能，根据油源供应和市场销售情况，加以具体 分析确定，并不宜低于附表 1 规定的数值。对于同时存在多种运输方式的成品油库，应综合分析各种运输 方式的特点，以瓶颈运输方式选择其年周转次数。 5.2.5 成品油库的总库容量（TV）取各种油品的库容量之和。每种油品的库容量应按以下公式计算确 定。对因季节性储备或战略储备的成品油库容量应另行确定。
6.1.3 油库宜选择在当地规划的危化品仓储区或化工园区内建设，并与周边企业共同形成事故联防 能力。
6.1.4 油库建设地点宜接近油品销售网络区域中心。
6.2 总平面布置
6.2.1 库区总平面 1）库区总平面各区域功能应明确，相对集中布置。油库内建（构）筑物、设施及设备之间的防火距 离应符合有关防火规范的要求。对设有铁路运输作业的油库，应与铁路主管部门协调库区总平面布置。 2）油库通向外部公路的车辆出、入口不宜少于两处。行政管理区、汽车装卸区应单独设出、入口。 在确保行政管理区与库区消防道路通畅的条件下，可将行政管理区的出、入口作为油库对外消防车辆出、 入口之一。 3）油罐组内储罐的数量及罐组容量，应符合《石油库设计规范》GB 50074 的要求。汽、柴油罐宜按 一个罐组布置。 4）油罐区宜沿铁路专用线一侧邻近布置。 5）辅助生产设施和综合办公楼宜同区集中布置。综合办公楼前区占地宜控制在 1000m2 以内。 6）在汽车发油区出、入口外侧，应设置适当规模的汽车油罐车停车场，其面积宜控制在 500m2 以内。 停车场位置不应影响到消防车辆的通行。 7）化验室及维修间、库房等宜布置在辅助生产区。当辅助生产区用地紧张时，可将其布置在办公区 一侧。 8）管道输油站和管道分输站布置应结合外输管道的方位确定，并与库区统一规划建设。 9）对改扩建油库，应结合利旧设施情况，整合公用工程和辅助设施。 10）油库宜将功能相近的设施合并建设，严格控制辅助设施的建设规模。油库建设用地指标可参照执 行附表 3 之规定。 6.2.2 储油区 1）储油区的油罐应集中布置。当地形条件允许时，油罐区的地面高程宜低于卸油区而高于发油区， 宜布置在辅助设施及管理区全年最小频率风向的上风侧。 2）储油区范围内应有较好的工程地质条件，宜避开半填半挖区。 3）油罐防火堤内的地面应有利于排水。油罐区雨水宜采用明沟、集中排放。 6.2.3 油品装卸区 1）油品装卸区宜布置在成品油库的边缘或一侧。 2）铁路装卸区和汽车发油区内的雨水和含油污水应分别集中收集、排放。
中国石油天然气股份有限公司 二○一○年版
1总则
1.0.1 为了规范中国石油天然气股份有限公司所属成品油库的建设，统一设计标准、统一视觉形象、 统一设备材料选型、统一标识标牌、做到“标准化设计、集约化采购、模块化建设、规范化管理”，合理 确定油库建设规模、建设水平和工程投资，特制定本标准。
1.0.2 本标准是中国石油天然气股份有限公司销售分公司成品油库建设的指导性标准，适合于公司全 资和控股的新建、改扩建成品油库工程。参股的成品油库应参照本标准进行建设。
4
4 单元划分
为了统一成品油库的建设单元，本标准对成品油库的单元划分作如下规定： 1）储油区：储油罐、防火堤、隔堤、油罐基础、机泵、阀组、管网、仪表及其它配套系统等。 2）油泵房（棚）：建（构）筑物、机泵、容器、阀组、管件、管网、仪表及其它配套系统等。 3）铁路装卸区：栈桥、防雨（晒）棚、鹤管、机泵、容器、阀组、管件、管网、仪表及配套系统等。 4）码头装卸区：输油臂、机泵、设备、容器、阀组、管件、管网、流量计、其它自控仪表及配套系 统等。 5）汽车装卸区：汽车发油棚、鹤管、机泵、容器、阀组、管件、管网、流量计、其它自控仪表及配 套系统等。 6）油气回收设施：机泵、设备、管件、管网及自控系统等。 7）在线注剂设施：机泵、容器、设备、管件、管网及自控系统等。 8）管道输油站：外输油泵、计量系统、压力调节保护系统、阀组和发球系统等。 9）管道分输站：计量系统、压力调节保护系统、阀组和收球系统等。 10）阴极保护：阴保站、牺牲阳极或辅助阳极和测试系统等。 11）给排水及污水处理系统：建（构）筑物、机泵、设备、管网及自控系统等。 12）消防泵房（棚）、消防站及消防系统：建（构）筑物、机泵、消防车、设备、管网等。 13）自控系统及营业控制室：建（构）筑物、自控系统及信息化管理系统等。 14）变配电系统及柴油发电站：建（构）筑物、变压器、机柜、柴油发电机、配电盘、电缆系统等。 15）暖通系统及锅炉房：锅炉、机泵、散热器、水处理、冷凝水回收、烟气处理及供热管网等。 16）通信系统：电话、电视监控、门禁、周界防范、电子巡更及信息化管理等。 17）化验室：建（构）筑物、化验、检测仪器、设备等。 18）综合办公楼及辅助建筑：建（构）筑物、结构部分、功能配置。 19）库区总图：道路、围墙、大门、守卫室、地衡、挡土墙、护坡、排水沟及绿化等。
1.0.3 成品油库工程建设应严格执行国家、行业及地方颁布的有关政策、法规和标准、规范，积极采 用新工艺、新技术、新设备和新材料，使成品油库建设做到安全可靠、技术先进、经济合理、节约能源和 环境友好，严格控制油库建设用地和油库定员。
1.0.4 本标准的编制依据是现行国家标准《石油库设计规范》（GB 50074）、现行行业标准《转运油库 和储罐设施的设计、施工、操作、维护与检验》（SY/T0607）和国家、行业的其它相关标准。
V＝G/（ρ.n.η） 式中 V——设计容量，m3；
G——年周转量，t/a； n——年周转次数，次/a； ρ——油品平均密度，t/m3； η——油罐利用系数，反映油罐的型式（内浮顶或拱顶以及罐壁附件等的安装位置）、安全余量和
罐底存油量等对油罐有效容量的折减率，可取 0.85～0.90。 5.2.6 成品油库的总库容量宜按下列原则确定； 1）当 100000t/a≤G＜300000t/a 时，10000m3≤TV＜30000m3。 2）当 300000t/a≤G＜600000t/a 时，30000m3≤TV＜60000m3。 3）当 600000t/a≤G＜1000000t/a 时，60000m3≤TV＜100000m3。 4）当 1000000t/a≤G＜3000000t/a 时，100000m3≤TV＜300000m3。 5）当 G≥3000000t/a 时，TV≥300000m3。
1.0.5 本标准中的强制性要求以“应”来表示，反面词用“不应”表示。建议性要求以“宜”来表示， 反面词用“不宜”表示。选择性要求以“可”来表示，反面词用“不必”表示。
1.0.6 本标准由中国石油天然气股份有限公司销roducts oil depot 收发和储存汽油、柴油和乙醇等轻质油品的仓库或设施。 2.0.2 拱顶油罐 fixed-roof tank 钢制地上拱形固定顶立式储油罐。 2.0.3 内浮顶油罐 internal floating-roof tank 在油罐内设有浮盘的固定顶储油罐。 2.0.4 油罐区 tank farm 由一个或若干个油罐组构成的区域。 2.0.5 油罐容量 nominal volume of tank 经计算并圆整后的油罐公称容量。 2.0.6 底部装油（下装） bottom-loading system 对油罐车进行底部密闭装油且所有作业在平地进行的装油系统。 2.0.7 油气回收设施 vapor recovery system 对油蒸汽（挥发性有机化合物）进行收集、处理的装置。 2.0.8 在线注剂设施 injection on-line 应特殊要求而为油品定量密闭注入添加剂的设施。 2.0.9 汽车发油棚 shed for tank-car and oil-loading system 为汽车油罐车装油而设置的构筑物。 2.0.10 储备型油库 large product oil depot for store 以储备成品油为主的大型油库。 2.0.11 集散型油库 large product oil depot distributed system 主要为分销型油库供油的大型成品油库。 2.0.12 分销型油库 product oil depot for distribution 为加油站和社会用户供油的成品油库。 2.0.13 管道输油站 pipeline station with product oil transportion pump 为成品油管道外输而设置的输油泵和计量设施等。 2.0.14 管道分输站 pipeline product oil transportion branch station 为接收成品油管道来油而设置的计量设施等。 2.0.15 远程手动启动的程序控制 controlled by the system of manual operation of remote 火灾被确认后，消防人员在控制室内启动控制按钮，使消防系统按设定的程序动作。
5
5 总库容量
5.1 成品油库分级、分型
5.1.1 根据《石油库设计规范》（GB 50074）的规定，成品油库按总库容量不同进行分级。各级油库 的总库容量（TV）分别是：
一级：TV≥100000m3； 二级：30000m3≤TV＜100000m3； 三级：10000m3≤TV＜30000m3； 5.1.2 成品油库的油品进、出库方式包括水路、铁路、公路和管道。依据油品主要进、出库方式不同 可分为管道铁路公路型、管道公路型、管道水路公路型、水路公路型和铁路公路型共五种型式。 5.1.3 成品油库按其主要功能分型。依据成品油库在油品销售网络中所发挥的作用不同，可分为储备 型、集散型和分销型共三种型式。
