雨水、污水管道、检查井进水井施工方案施工顺序：土方开挖→砂垫层→HDPE管安装→检查井进水井砌筑→污水管道闭水实验→管道二侧回石屑。
一、施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家，进行认真考查和认可，选定供应厂商,在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
二、施工安排及方法总说明1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖,在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。
3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1。
5m左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用2～3道顶撑支护,铺设管道。
4、先深后浅,形成流水作业，以保证施工的连续性和施工进度. 三、雨水管道工程施工工艺管径为DN200-DN1000，DN1350全部为HDPE管。
(一)雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→沟槽回填（二）测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
（三)沟槽开挖和排水设施1、沟槽采用放坡开挖,明排水施工.边坡1：1.沟槽用反铲挖掘机开挖，人工修坡，开挖时,应在设计槽底高程以上保留一定余量，避免超挖，槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥,两侧不进行边坡支护，修整好底面，立即进行基础施工。
技术交底记录编号工程名称******工程交底日期2018.12.2施工单位******公司分项工程名称雨水管及检查井主送单位工程部、施工班组交底内容：一、工程概况本次排水工程增加的主要内容为桩号 K0+090~K0+420 段(起点~YA1~YA9 段)的雨水工程设计。
沿设计道路自南向北敷设一排 d2000mm 雨水主管道和d600雨水支管，收集道路沿线及上游地块的雨水，下游经过烽胜路已设计雨水管道排往青菱河。
设计雨水管道一般位于设计道路中线西侧 6m 处，采用坐标定位。
其中D2000雨水管工程量为338m,D600雨水管为169m。
雨水管及检查井工程区位如下图：图1-1雨水管布置图二、关键参数要求管道底部标高：17.110-17.450m；管道埋深3.37-5.0m。
材质及规格:本工程使用的d2000钢筋混凝土承插管，管节2.5m，厚度为0.2m；d600(S-HDPE)螺旋波纹管，管节6m，厚度为0.085m连接方式：（1）设计排水管管径 d=d2000mm 时,采用企口式钢筋混凝土管(Ⅱ级),橡胶圈接口，120°砼基础,接口处分缝处理。
车行道下雨水口连接管采用C20混凝土满包处理（2）设计排水管管径 d=d600mm 时,采用承插式钢带增强聚乙烯(S-HDPE)螺旋波纹管,橡胶圈接口,环刚度选取 SN=8kN/m管道基础：根据地勘和排水专业资料，雨水管管道基础均落在（1）杂填土或者（2）淤泥质黏土层，承载力不满足要求，基坑全断面需采用0.5m厚的块石+0.3m的级配碎石+0.15厚的C15素砼换填。
检查井：井位布置见图1-1其中矩形直线混凝土雨水检查井D2000有7座，YA1~YA7；参见06MS201-3-32；见图2-1。
扇形90度混凝土雨水检查井D2000有2座，YA8，YA9；参见06MS201-3-59；见图2-2。
圆形砖砌沉泥井D1250有8座，接户支管D600检查井；参见06MS201-3-125。
雨水井与检查井怎么区分？在城市环境中，管道和下水道的设置十分必要，而在下水道中，有两种重要的井基础设施，分别称为雨水井和检查井。
将它们分开或混淆会对整个下水道系统造成严重的后果。
那么，如何区分雨水井和检查井呢？以下是详细的解答：基本概念雨水井雨水井，也称为雨篦子井，是城市下水道系统的一部分，用于收集和排放雨水。
雨水井是一种具有防止堵塞功能的井，其作用是利用网格把大的杂物筛选出来，然后将它们分离和排除。
与污水井相比，雨水井的排放次数更少，因为它们的设计目的是排放雨水，而不是废水。
检查井检查井是一种用来检查管道或下水道系统的井，对于排水系统、水管、气管等都是必须的重要的设备。
为方便检查管道的运作、维修、疏通和更换，安装了检查井。
检查井的作用是连接和管理下水道系统的各个部分。
通过检查井，工作人员通常可以快速发现问题，进行修理和维护，以确保整个下水道系统的正常运行。
如何区分虽然两种井看起来很相似，但由于其不同的目的，它们有以下几个明显的不同之处：每个井的位置在使用中，雨水井通常位于道路深处，而检查井位于道路浅处，毕竟雨水井需要收集水分，所以在深处的道路可以更有效地收集水分，而检查井通常是引入下水道系统的入口。
每个井的功能另一个重要的区别是两者的功能。
雨水井主要设计用于排放雨水，因此它之所以被设置在路中心，因为在此处可更有效地收集雨水。
而检查井则是一种检查下水道系统的工具，在这种工具的支持下，工人可以在需要时进入下水道，检查和清理下水道。
每个井的结构根据市政工程的规范，特别是依据建筑物、道路等各方面要求规格的不同，每个种类的井都有各种各样的结构形式。
雨水井更薄，因为它们的功用很简单，收集雨水，所以相对结构比较简单。
而检查井由于需要进行检查和维护人员进入，因此通常比雨水井更大、更重。
结论如果您不确定一个井是雨水井还是检查井，可以通过观察它的位置、功能和结构来确定。
除了上述不同之外，在实际使用中，雨水井和检查井都扮演着非常重要的作用。
排水管道及检查井施工方案1、管材进场后应进行外观检查和尺寸测量，进场验收后应对管材的高温度稳定性、环刚度、冲击性能、环柔性、蠕变比率等指标抽样复检。
管材装卸时严禁抛落及相互撞击，吊装时吊索采用柔性软质的、较宽的尼龙吊带，设两个吊点，严禁穿心吊装。
管材根据各区域的使用计划进行堆放场地的平整，场地应平整，管材堆放整齐；管材堆放时两侧采用木楔板档住，防止滑动，管材堆放不可过高，大直径管道堆码不超过两层，小直径管道堆码高度不超过2m。
本工程设计使用的管材，其管径与环刚度规格较多，区分较困难，不同管径与不同环刚度的管材必须分类堆放。
管材长时间堆放时应遮盖，辅材应统一分类存放在库房。
2、根据工人操作的熟练度、管材重量、长度、施工环境、沟槽深浅、吊装设备供应条件，合理确定下管方法。
本工程大管径雨、污水管道安装拟采用50t吊车进行吊装就位，下管应由经验丰富的工人与吊装信号工配合指挥。
搬运时轻抬、轻放，严禁在地面拖拉，下管时不得与沟壁、槽底激烈碰撞。
槽内工作人员必须躲开下管位置，严禁使用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。
3、管道连接必须严格按照电热熔（克拉管连接方法）和热收缩套+钢抱箍（中空壁缠绕管连接方法）要求的技术指标和设备规定的操作程序进行，采用的热收缩套和钢抱箍必须由生产厂家配套供应。
下管前，人工或机械提前在管道连接位置切割操作坑，操作坑宽为热收缩套宽2倍，深为管外底标高-600mm。
4、管道连接前，检查管道否有损伤，将管道连接部位擦净，管端800内要求无泥砂、尘土，用洁净的布彻底将管道的外表面杂物清除掉（包括水气），油类污物可用对PE材料焊接有帮助的溶剂擦拭。
5、克拉管安装时，应将插口顺水流方向，承口逆水流方向，安装宜由下游往上游进行。
插口时应保持管道轴线平直，一次插入，如插装时阻力过大，不得强行插入。
管道长短的调整，可用手锯切割,但断面应垂直平整。
管道连接时，承插口外面用耐热钢带紧固，不得压住电热丝，管道纵向采用葫芦拉紧，确保承插到位。
检查井及雨水井施工工艺1、检查井施工检查井应与管槽开挖同时进行施工。
砼基础与管基同时浇筑砼，然后进行检查井井身施工，浇筑后，及时安装盖座、井盖、井圈。
（1）垫层混凝土：挖槽见底放线后，用10×10cm方木支模，垫层混凝土为C10，厚10cm，严格控制垫层标高在0-5mm 内。
（2）底板侧模支搭：模板采用组合式钢模板，局部配木模支搭。
支搭时，严格控制结构外缘尺寸，以井中心返数，格方，并用水准仪监测调整模板顶面高程。
（3）底板钢筋绑扎：1）钢筋绑扎前由测量人员将检查井控制线投放在垫层上，并在垫层上弹线、布筋。
对于有油渍、铁锈、泥土等的钢筋，清除干净后使用；2）钢筋交叉点应用20—22#金属丝扎牢，中间部分可隔一绑一，四周三根筋及板筋相接处钢筋要逐根绑牢，接头绑扎应在中心和两端三处扎牢。
3）绑扎底板筋的同时绑扎墙壁预留插筋，预留插筋按照井室深一次到位，并要做到位置准确且与底板筋连接牢固。
底板上、下层筋间距使用钢筋排架控制。
预留插筋必须绑扎不少于三道水平筋，内外层筋之间加绑一道排架，确保其稳定。
4）控制保护层所用垫块要提前加工，保证使用时强度符合要求，布设垫块纵横向间距不大于80cm。
（4）井壁预留台吊模要在底板钢筋绑扎后进行安装，安装时要严格控制尺寸，并与底板侧模牢固连接。
（5）底板混凝土浇筑、养护、拆模：1）砼浇筑工作需在模板、钢筋和预埋件验收合格后并清理吹仓完毕后开始进行。
2）砼使用商品混凝土，针对本工程结构要满足长期与污水接触的环境要求，要确保其耐久性。
砼拌制要采用优质低碱普通硅酸盐水泥，并使用非碱活性集料拌制，砼内含碱量要控制在3Kg/m3以内，砼要按照设计要求的各项指标提前进行试配。
3）砼采用砼输送泵车或溜槽两种方式下灰，采用插入式振捣器振捣，要做到紧插慢拨，插捣点间距≧40cm；底板顶面用木抹子压平。
井壁预留台砼浇筑时，要与底板砼浇筑有40—60min的间隔时间，以防插捣不实。
4）底板砼养护采用覆盖麻袋片和塑料布的保水法。

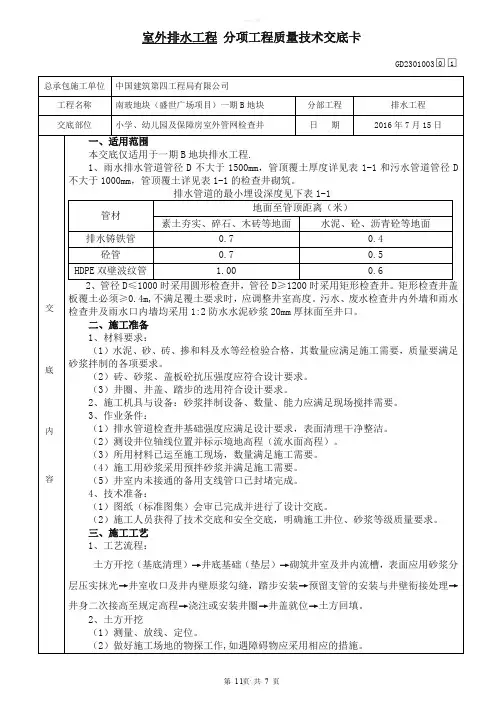

室外排水工程分项工程质量技术交底卡
GD2301003□0□1
③砌筑井室时，用水冲净基础垫层垃圾后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。
④排水管道检查井内的流槽应与井壁同时砌筑，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。
⑤砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。
⑥砖砌检查井的踏步（塑钢踏步）应随砌随安，位置之前，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏。
⑦砖砌检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。
⑧当砖砌井身不能一次砌完，在二次接高时，应将原砖面得泥土杂物清理干净，再用
7、井盖安装
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

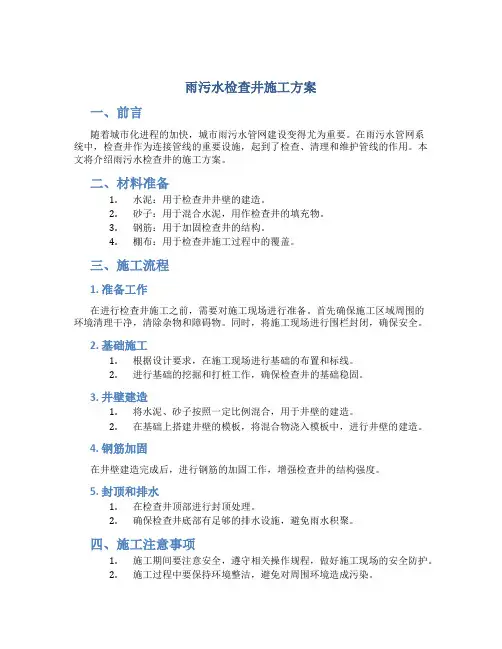

雨污水检查井施工方案一、前言随着城市化进程的加快，城市雨污水管网建设变得尤为重要。
在雨污水管网系统中，检查井作为连接管线的重要设施，起到了检查、清理和维护管线的作用。
本文将介绍雨污水检查井的施工方案。
二、材料准备1.水泥：用于检查井井壁的建造。
2.砂子：用于混合水泥，用作检查井的填充物。
3.钢筋：用于加固检查井的结构。
4.棚布：用于检查井施工过程中的覆盖。
三、施工流程1. 准备工作在进行检查井施工之前，需要对施工现场进行准备。
首先确保施工区域周围的环境清理干净，清除杂物和障碍物。
同时，将施工现场进行围栏封闭，确保安全。
2. 基础施工1.根据设计要求，在施工现场进行基础的布置和标线。
2.进行基础的挖掘和打桩工作，确保检查井的基础稳固。
3. 井壁建造1.将水泥、砂子按照一定比例混合，用于井壁的建造。
2.在基础上搭建井壁的模板，将混合物浇入模板中，进行井壁的建造。
4. 钢筋加固在井壁建造完成后，进行钢筋的加固工作，增强检查井的结构强度。
5. 封顶和排水1.在检查井顶部进行封顶处理。
2.确保检查井底部有足够的排水设施，避免雨水积聚。
四、施工注意事项1.施工期间要注意安全，遵守相关操作规程，做好施工现场的安全防护。
2.施工过程中要保持环境整洁，避免对周围环境造成污染。
3.施工完成后要对检查井进行检查和验收，确保施工质量符合标准。
五、总结雨污水检查井的施工是城市雨污水管网建设中重要的环节。
合理的施工方案和严格的施工要求是保证检查井质量和使用寿命的关键。
希望通过本文介绍，使大家对雨污水检查井施工有更进一步的了解。

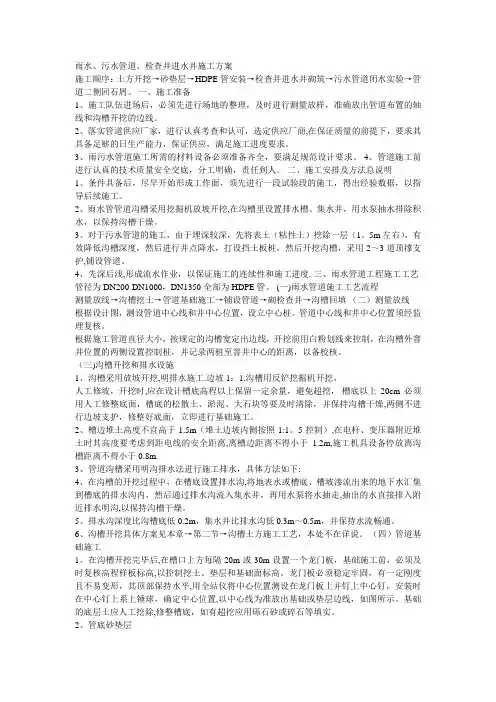

雨水污水管道检查井进水井施工方案SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#雨水、污水管道、检查井进水井施工方案施工顺序：土方开挖→砂垫层→HDPE管安装→检查井进水井砌筑→污水管道闭水实验→管道二侧回石屑。
一、施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
二、施工安排及方法总说明1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。
3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用2～3道顶撑支护，铺设管道。
4、先深后浅，形成流水作业，以保证施工的连续性和施工进度。
三、雨水管道工程施工工艺管径为DN200-DN1000，DN1350全部为HDPE管。
（一）雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→沟槽回填（二）测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
（三）沟槽开挖和排水设施1、沟槽采用放坡开挖，明排水施工。
边坡1:1。
沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖,槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。
雨污水检查井施工方案北坞村南路是一条城市支路，位于海淀区玉泉山南麓及颐和园西侧区域，全长1.471公里，西起茶棚路，东至金河路（颐和园西门）。
工程内容包括道路、雨水、污水及排水边沟工程。
沿道路修建雨污水管线，其中北坞村路以西段雨水从西向东排入北坞村路西侧雨水方沟内，干线管径为D=500-1400mm，北坞村路以东段排入北坞村路东侧雨水方沟内。
方沟断面尺寸分别为W×H=800×1050mm、W×H=1600×870mm、W×H=1200×1230mm。
北坞村南路新建污水管线排入现况北坞村路污水管，管径为D=400-500mm。
工程计划于2009年6月23日开工，计划竣工日期为2009年9月10日，合同工期为80个日历天。
该工程的设计等级为城市支路，设计速度为30公里/小时，红线宽度为30米。
平面设计包括西起茶棚路K0+528处、东至金河路（颐和园西门）的全长1.471公里，在桩号K0+430处与玉泉慧谷西侧路相交，在桩号K0+660处与北坞村路相交。
纵断面设计中，本工程道路最大纵坡及最小纵坡均为0.3%；最大坡长为541.42米，最小坡长为116.85米；最小凸曲线半径为8000米，最小凹曲线半径为7000米。
横断面设计中，路面设i=1.5%双向横坡，坡向外侧；路肩设置i=2%单向横坡，坡向内侧。
道路标准横断面采用一幅路横断面形式，路面宽16米，机非混行，两侧人行步道各宽4米，内含1.5×1.5米树池及无障碍人行道，外侧3米为绿化带或排水边沟，其中茶棚路~北坞村路外侧3米为绿化带，北坞村路~终点外侧3米为排水边沟设置区。
XXX。
The exposed height of the curbstone is 15cm。
The curbstone of the motorway is made of Type B1 12×30×74.5cm concrete curbstone。
施工准备：1、挖沟槽前认真熟悉图纸,核对水准点,建立临时水准点；临时水准点设置在不受施工影响的固定建筑物上,其间距不大于100m;在施工中妥善保护所有测量标志,并经常校核其准确性;2、测定管道中心线、开挖沟槽边线及检查井位置；充分调查了解开挖地段的土质、地下水位、已有地下管线的位置和标高,以确保施工质量、工期及安全,避免施工事故;3、预制钢筋混凝土窨井底板、盖板的模板、钢筋、混凝土材料报审材料齐备,施工过程有各方旁站记录;施工要点：1、本工程采用钢带增强聚乙烯PE螺旋波纹管,热收缩带连接;2、雨污水管道属自流管道,流水施工作业时,严格控制区段起点、终点管底标高,作业段内,由设计低水位向设计高水位施工;3、施工流程：施工准备→测量放线→土石方开挖→沟槽清理平整→管道砾石砂垫层→管道安装→管道连接→砾石砂层包埋管道→检查井砌筑→管道试验→土方回填夯实4、本工程采用机械挖土;根据给水排水管道工程施工及验收规范,放坡开挖的沟槽底宽度为有支撑沟槽宽度米,可参考下表选用;根据现场地质条件,沟槽放坡系数为1:;对于本工程中,需作沟槽支护的施工部位,处理方法详见室外管网施工方案;5、沟槽开挖过程中,发现与地质报告不符的情况,及时通知技术部门;开挖完成后,应及时报监理及相关部门进行验槽工作;6、管径≥400mm时,宜采用缆绳将管材徐徐放入沟槽,避免出现管壁损伤及人身伤害事故7、管道就位是应严格控制标高,按照图示管道坡度控制,杜绝出现无坡度或倒坡度等情况;8、于绿化区域内管道,采用砾石砂包埋可放水侵润砾石砂来达到密实的效果；车道处管道采用200mm厚C20混凝土包埋;9、检查井具体做法参考相关图集;D≤400时,选用φ=700圆形砖砌雨水井；雨水井雨水井详见图籍02S515—10,污水井详见图籍02S515—19400≤D≤600时,选φ=1000圆形砖砌雨水井盖板式；雨水井详见图籍02S515--12,污水井详见图籍02S515—21600≤D≤800时,选φ=1250圆形砖砌雨水井盖板式；雨水井详见图籍02S515--15,污水井详见图籍02S515—25质量控制要点及施工要求：1、砖砌窨井、雨水口必须砂浆饱满、灰浆均匀;2、预制钢筋混凝土窨井底板、盖板,必须保证表面平整光滑、无蜂窝麻面;3、浇筑流槽前,应保证底板及井壁上无杂物及浮浆;4、回填土密实度≥95%;。
雨污水检查井施工及检查井与管道的连接施工方案1、本工程雨水检查井及污水检查井采用砖砌检查井，MU15灰砂砖，M10水泥砂浆砌筑，20厚1：2防水砂浆抹面，井盖采用特制锁具的防盗井盖，车行道上采用重型，非车行道上采用轻型。
2.砌筑前校核基础尺寸及高程，测放出井中及砌筑边线。
灰砂砖在建筑前用水湿润，含水量为10%~15%，砂浆配合比由实验室确定。
3、基础砌筑前，基垫层表面应清扫干净，淋水湿润。
4、砌筑时须挂线施工：先挂线对中点，砌筑时经常以此垂线对中点，用钢尺检查各边尺寸、距离是否符合要求。
保证方井砌筑时墙体垂直，井口方正。
5、砌筑宜采用一铲灰，一块砖，一挤揉的砌法。
砌体应分层，上下错缝，内外搭接，砌体的转角处和交接处应同时砌筑，不能同时砌筑的应用梯级槎。
6、砌筑圆形检查井时要注意圆度。
挂线校核内径，收口段每皮检查，看有无偏移。
井下部干管伸入处，特别是管底两侧要用砂浆碎砖捣插密实，使其不渗漏，收口高度事先算出，按每层缩入2cm，即每圈缩入4cm计算。
7、水泥砂浆必须在4h内用完，不得使用过夜砂浆。
8、砌筑时必须配合做好施工排水。
砌筑完成后还要待砂浆终凝后（一般3~4h）才允许中止泵水；9、检查井的井环用1:2水泥砂浆固定。
井环面应与路面标高相同；10、检查井井底均应设流槽，井壁内外用1：2水泥砂浆批刮20mm厚。
11、应注意的质量问题：（1）井面、井底高程误差超标，测量监控工作不严格。
（2）检查井砌筑尺寸误差超标，井筒收口不均匀，砖层不符，末严格按标准图集的要求施工。
（3）井环开裂，井盖安装不平稳，车辆通行时跳动。
（4）砂浆强度不足，未严格按配比调配砂浆。
八.检查井与管道的连接1、管材与检查井相连，采用中介层法。
即在管材与井壁相连接部位的外表面预先用聚氯乙烯粘接剂、粗砂做成中介层，然后用水泥砂浆砌入井壁内。
2、做中介层时，先用毛刷将管壁清理干净，然后均匀地涂刷一层聚氯乙烯粘接剂，紧接着在上面甩撒一层干燥的粗砂，固化10~20min，即形成表面粗糙的中介层。
地下雨、污水管道、检查井疏通操作规范
一、清洁作业范围
物业管辖区内的地下雨、污水管道和检查井。
二、清洁操作规范
1、用铁钩打开检查井盖，人下到管段两边检查井的井底。
2、用长竹片捅捣管内的粘附物。
3、用压力水枪冲刷管道内壁。
4、用铁铲把粘在检查井内壁的杂物清理干净。
5、用捞筛捞起检查内的悬浮物，清除沉沙井内的沉沙和垃圾，防止其下流时造成堵塞。
6、把垃圾用竹筐或桶清运至垃圾中转站。
7、放回检查井盖，用水冲洗地面。
8、雨、污水检查井每季度清理一次；管道每半年彻底疏通一次。
三、清洁质量标准
清理后，目视检查井、管道内壁无粘附物，井底无沉淀物;水流畅通，井盖上无污渍污物。
四、工作注意事项
1、掀开井盖后，地面要竖警示牌，必要时加围栏，并有专人负责监护以防行人跌入。
2、掀开和盖上井盖时应注意防止用于减振的车胎掉入井内。
3、如发现管道堵塞、污水外溢时，立即组织人员进行疏能。
4、必须有两人以上同时作业，作业时穿连身裤，戴胶手套。
雨污水管道及检查井标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
施工准备：
1）、挖沟槽前认真熟悉图纸，核对水准点，建立临时水准点；临时水准点设置在不受施工影响的固定建筑物上，其间距不大于100m。
在施工中妥善保护所有测量标志，并经常校核其准确性。
2）、测定管道中心线、开挖沟槽边线及检查井位置；充分调查了解开挖地段的土质、地下水位、已有地下管线的位置和标高，以确保施工质量、工期及安全，避免施工事故。
3）、预制钢筋混凝土窨井底板、盖板的模板、钢筋、混凝土材料报审材料齐备，施工过程有各方旁站记录。
施工要点：
1、本工程采用钢带增强聚乙烯（PE）螺旋波纹管，热收缩带连接。
2、雨污水管道属自流管道，流水施工作业时，严格控制区段起点、终点管底标高，作业
段内，由设计低水位向设计高水位施工。
3、施工流程：施工准备→测量放线→土石方开挖→沟槽清理（平整）→管道砾石砂垫层
→管道安装→管道连接→砾石砂层包埋管道→检查井砌筑→管道试验→土方回填夯实4、本工程采用机械挖土。
根据《给水排水管道工程施工及验收规范》，放坡开挖的沟槽
底宽度为有支撑沟槽宽度米，可参考下表选用。
根据现场地质条件，沟槽放坡系数为1:。
对于本工程中，需作沟槽支护的施工部位，处理方法详见室外管网施工方案。
5、沟槽开挖过程中，发现与地质报告不符的情况，及时通知技术部门。
开挖完成后，应
及时报监理及相关部门进行验槽工作。
6、管径≥400mm时，宜采用缆绳将管材徐徐放入沟槽，避免出现管壁损伤及人身伤害事
故
7、管道就位是应严格控制标高，按照图示管道坡度控制，杜绝出现无坡度或倒坡度等情
况。
8、于绿化区域内管道，采用砾石砂包埋（可放水侵润砾石砂来达到密实的效果）；车道
处管道采用200mm厚C20混凝土包埋。
9、检查井具体做法参考相关图集。
D≤400时，选用φ=700圆形砖砌雨水井；
（雨水井雨水井详见图籍02S515—10，污水井详见图籍02S515—19）
400≤D≤600时，选φ=1000圆形砖砌雨水井（盖板式）；
（雨水井详见图籍02S515--12，污水井详见图籍02S515—21）
600≤D≤800时，选φ=1250圆形砖砌雨水井（盖板式）；
（雨水井详见图籍02S515--15，污水井详见图籍02S515—25）
质量控制要点及施工要求：
1、砖砌窨井、雨水口必须砂浆饱满、灰浆均匀。
2、预制钢筋混凝土窨井底板、盖板，必须保证表面平整光滑、无蜂窝麻面。
3、浇筑流槽前，应保证底板及井壁上无杂物及浮浆。
4、回填土密实度≥95%。
