锅炉化学清洗工艺的改进和应用

600MW锅炉化学清洗概述600MW锅炉化学清洗是指在运行过程中使用化学剂对锅炉内表面进行清洗，以去除污垢和积垢，提高锅炉的效率。

本文将对600MW锅炉化学清洗的原理、步骤和注意事项进行介绍。

原理锅炉在运行过程中，会产生大量的污垢和积垢，这些垢物会占据锅炉内壁的一定面积，导致热传递不畅，降低锅炉的热效率。

为了解决这个问题，需要进行化学清洗，利用化学剂的腐蚀性能将垢物清除掉。

在化学清洗过程中，一般会添加缓蚀剂和表面活性剂，缓蚀剂可以降低化学剂对金属的腐蚀，表面活性剂可以加强清洗效果，使化学剂更容易与垢物发生反应。

步骤1.预处理：关闭相关管路，并排出其中的水。

使用清洁刷将锅炉内的垢物刷除，清除表面沉积的污垢。

2.加药：将化学剂和缓蚀剂混合到一起，然后通过泵将其加入锅炉中。

在加药过程中需要注意剂量，过量会导致化学剂浪费，不足则会影响清洗效果。

3.循环：开启锅炉循环泵，让化学剂和垢物充分反应，进行清洗。

清洗时间一般在24小时以内，具体时间根据锅炉内垢物的种类和程度而定。

4.排药：清洗结束后，需要排出锅炉中剩余的被清洗掉的垢物和化学剂。

在排药过程中需要注意排放口的位置和排放的时间，以免影响锅炉外环境。

注意事项1.化学剂和缓蚀剂的使用量应该严格按照要求进行控制。

2.在加药和排药过程中，要保证工作人员的人身安全，穿上相应的防护装备。

3.在清洗过程中，要对锅炉的内部情况进行监测和记录，以便于后续的分析和评估。

4.清洗结束后，应该对锅炉内的清洗剂进行清理，防止残留的化学剂对下一步工作的影响。

600MW锅炉化学清洗是一项必要的工作，可以有效地清除锅炉内的污垢和积垢，提高锅炉的效率。

在清洗过程中需要注意各项安全措施，并根据具体情况制定相应的清洗方案，以保证清洗效果和锅炉的操作安全。

锅炉清洗技术方案一、概述燃气蒸汽机组结垢极厚，含有较多的CaCo3、Fe3+、Fe2+（锈垢）及其它难溶物等，严重降低了换热效率，造成耗气增加，甚至导致垢下金属腐蚀的危险，为保证锅炉正常、安全、经济运行，延长使用寿命，应对锅炉作全面的化学清洗处理。

二、化学清洗的重要性1、长期不进行清洗会降低设备传热效率水垢的导热系数仅为碳钢的百分之一，换热不好，增加能量消耗。

试验证明，对于工作压力为1.4兆帕的锅炉，结垢1mm厚，能耗增加10%以上。

2、长期不进行清洗会降低产汽能力当锅炉蒸发面结有水垢时，火侧的热量不能很快传递给水侧，就会降低出力。

如某化肥厂，因水处理不好，锅炉结垢严重，导致锅炉蒸发能力降低30%以上，供气不足，以致停产。

3、长期不进行清洗会增加锅炉检修量当锅炉结垢，要保持正常出力（工作压力和蒸发量），只有增加火侧的压力为1.4兆帕的锅炉，火侧温度在900-1200℃，水侧温度为197℃，无结垢时，锅炉钢板的温度只有215-250℃，如果钢板结有0.8-1mm的混合水垢，钢板温度比无垢时提高了134-160℃，而20#钢板达到315℃时，金属的各项塑性指标开始下降，当达到450℃时，金属就会因过热而蠕动变形，引起垢炉裂纹、泄露、并可能爆炸。

4、腐蚀水垢会加速管道垢下腐蚀，缩短锅炉使用寿命。

5、危及安全因水垢引起的事故占锅炉事故总数的20%以上，不但造成设备损坏，也威胁人身安全。

三、锅炉化学清洗工艺流程1.清洗前的准备工作1.1.详细了解锅炉的结构和材质，并对锅炉内外部进行仔细检查，锅炉是否有泄露或堵塞等缺陷。

1.2.锅炉结垢或锈蚀状况，包括水垢的分布、厚度等。

1.3.试片挂在配药箱中，在锅炉循环清洗中，测定腐蚀率和腐蚀量。

1.4.清洗系统中的仪器仪表需隔断保护的进行隔断，检查阀门是否灵活。

2.清洗过程工艺2.1.建立循环清洗装置：根据被清洗设备入水口、出水口结构，配制连接法兰，建立循环系统。

2.2.预洗：向建立的清洗系统和被清洗设备注入清水，开泵循环水冲洗，一是检查清洗循环系统运转是否正常，二是清洗掉设备中未附着的杂质。

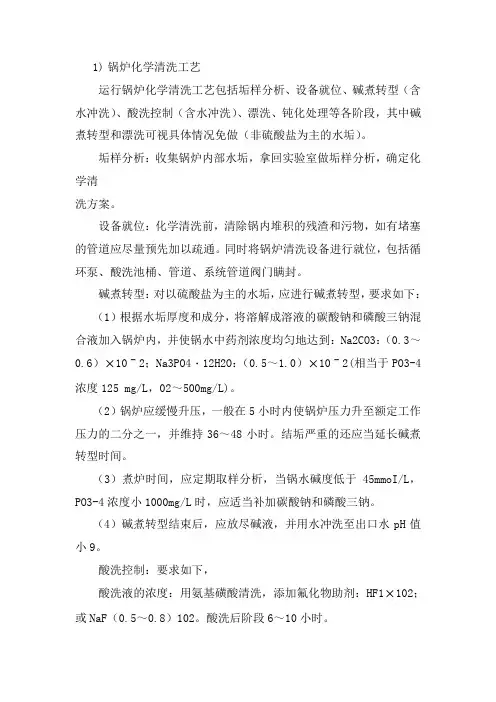

1)锅炉化学清洗工艺运行锅炉化学清洗工艺包括垢样分析、设备就位、碱煮转型（含水冲洗）、酸洗控制（含水冲洗）、漂洗、钝化处理等各阶段，其中碱煮转型和漂洗可视具体情况免做（非硫酸盐为主的水垢）。

垢样分析：收集锅炉内部水垢，拿回实验室做垢样分析，确定化学清洗方案。

设备就位：化学清洗前，清除锅内堆积的残渣和污物，如有堵塞的管道应尽量预先加以疏通。

同时将锅炉清洗设备进行就位，包括循环泵、酸洗池桶、管道、系统管道阀门瞒封。

碱煮转型：对以硫酸盐为主的水垢，应进行碱煮转型，要求如下：（1）根据水垢厚度和成分，将溶解成溶液的碳酸钠和磷酸三钠混合液加入锅炉内，并使锅水中药剂浓度均匀地达到：Na2CO3：（0.3～0.6）×10ˉ2；Na3PO4·12H2O：（0.5～1.0）×10ˉ2(相当于PO3-4浓度125 mg/L，02～500mg/L)。

（2）锅炉应缓慢升压，一般在5小时内使锅炉压力升至额定工作压力的二分之一，并维持36～48小时。

结垢严重的还应当延长碱煮转型时间。

（3）煮炉时间，应定期取样分析，当锅水碱度低于45mmoI/L，PO3-4浓度小1000mg/L时，应适当补加碳酸钠和磷酸三钠。

（4）碱煮转型结束后，应放尽碱液，并用水冲洗至出口水pH值小9。

酸洗控制：要求如下，酸洗液的浓度：用氨基磺酸清洗，添加氟化物助剂：HF1×102；或NaF（0.5～0.8）102。

酸洗后阶段6～10小时。

酸洗过程中添加缓释剂。

在酸洗后阶段,应根据下列各点判断酸洗终点,及时停止酸洗: （1）酸液浓度趋于稳定:相隔30分钟,两次分析结果酸液浓度的绝对差值小于0.2×10ˉ2;（2）铁离子浓度基本趋于平衡.酸洗结束后，宜用清水迅速将锅内的酸洗废液顶出．如冲洗水量不足，也可采用边上水（排酸速度应不大于上水速度），并在冲洗的后期加适量碱液中和的方法进行退酸中和水冲洗．水顶酸或退酸中的水冲洗至排出液的ＰＨ≥４.５为止．钝化处理：酸洗后必须进行中和、钝化，以防金属腐蚀。
