阿里斯顿壁挂炉常见故障表机器型号故障代码故障描述处理方法晶蓝E1风机/风压开关/烟道管重新启动，检查烟道是否堵塞无效报修。
E2点火失败必须手动复位。
检查燃气开关是否打开；燃气供应是否正常或管内是否有空气。
E3采暖温度传感器故障/过热复位或断电重启无效报修。
E4淋浴温度传感器故障/过热复位或断电重启无效报修。
E5EEROM必须手动复位无效报修。
E6系统缺水复位或断电重启。
检查压力表水压是否过低，重新注水。
E7假火焰复位或断电重启。
E8外界因素熄火检查是否停气，烟道是否迎风，室外风力是否偏大否则报修。
E9机械温控过热保护询问用户暖气管道是否关闭，复位无效报修。
BS逸温度指示灯90℃和点火失过热询问用户暖气管道是否关闭，复位无效败指示灯同时恒光报修。
温度指示灯40℃、50℃和循环水不足（警告）检查压力表水压是否过低，重新注水。
烟道异常指示灯同时闪光温度指示灯40℃、50℃和循环水不足（停机）检查压力表水压是否过低，重新注水。
点火失败指示灯同时恒光温度指示灯60℃、70℃和供暖出水温度探头开或短路复位或断电重启无效报修。
烟道异常指示灯同时闪光温度指示灯70℃、80℃和供暖回水温度探头开或短路复位或断电重启无效报修。
烟道异常指示灯同时闪光温度指示灯70℃和烟道异存储器故障复位或断电重启无效报修。
常指示灯同时闪光温度指示灯80℃和烟道异PCB控制面板通讯错误复位或断电重启无效报修。
常指示灯同时闪光温度指示灯80℃和点火失主PCB故障复位或断电重启无效报修。
败指示灯同时恒光点火失败指示灯恒光点火失败复位或断电重启无效报修。
温度指示灯50℃、60℃、假火焰复位或断电重启无效报修。
70℃和烟道异常指示灯同时闪光温度指示灯60℃、70℃、意外熄火复位或断电重启无效报修。
80℃和烟道异常指示灯同时闪光烟道异常指示灯同时恒光排烟故障复位或断电重启无效报修，检查烟道是否堵塞无效报修。
能（CLAS）智101 过热询问用户暖气管道是否关闭，复位（GENU）S 凝无效报修。
HOT WATER I HEATING I RENE WABLE I AIR CONDITIONING用户手册燃气采暖热水炉CLAS X 24/28/32CLAS X SYSTEM 24/28/32周经理13338777561 周经理 13338777561 周经理 133******** 周经理 133******** 周经理 133******** 周经理 133******** 周经理 133********用户手册尊敬的顾客：非常感谢您选购我们阿里斯顿的燃气采暖热水炉（以下简称热水炉）。
我们承诺已向您提供了一个技术合格的产品。
本手册用于告知您关于正确安装、使用和保养的方法和各种建议。
请您妥善保存本手册，以备以后查阅。
我们的地区技术服务中心将随时为您提供服务。
本装置的保修将从第一次点火之日起生效，第一次点火应由我们指定的人员实施。
在核实了热水炉已正确安装并进行第一次点火之后，您的热水炉才能正式使用。
至于对燃气回路、水路以及电气回路的维修，请与当地指定的技术服务中心联系。
保修在中国市场销售的热水炉的数据和操作以中文技术说明书为准本产品执行以下中国产品标准：GB25034 燃气采暖热水炉GB20665 家用燃气快速热水器和燃气采暖热水炉 能效限定值及能效等级产品标准产品寿命依据GB17905相关规定，采暖热水炉从出售之日起，使用天然气的采暖热水炉的使用年限为8年，为了保证您的舒适安全使用，请严格遵守。
处理和回收热水炉我们的热水炉设计制造成大部分组件为可回收材料热水炉和它的附件必须尽可能地充分处理、材料分类。
热水炉运输的包装必须有安装工或经销商处理。
注意!!热水炉和附件的回收和处理必须按照法规要求执行。
自动周经理13338777561 周经理 13338777561 周经理 133******** 周经理 133******** 周经理 133******** 周经理 133******** 周经理 133********用户手册安全守则关键符号不遵守本警告会有损坏的风险，在某些情况对财产、动植物甚至很严重。

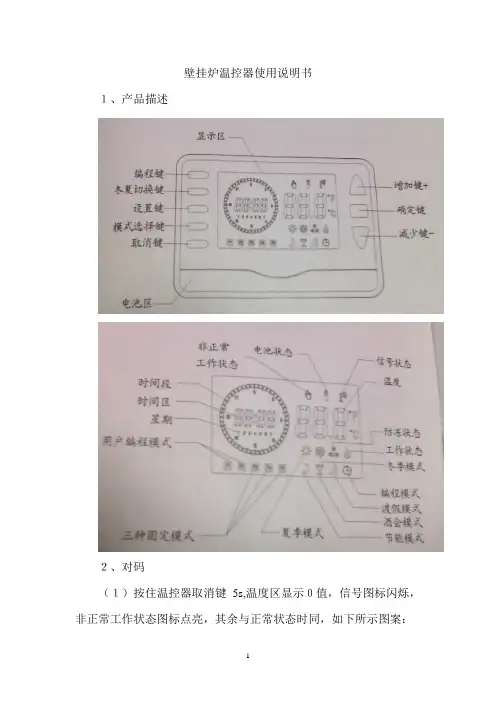

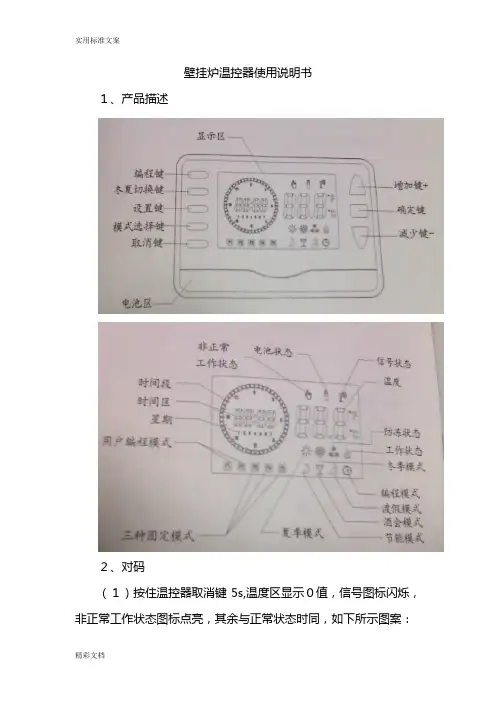

壁挂炉温控器使用说明书１、产品描述２、对码（１）按住温控器取消键5s,温度区显示０值，信号图标闪烁，非正常工作状态图标点亮，其余与正常状态时同，如下所示图案：（２）按住接收器按键５ｓ，此时温控器与接收器进行对码，对码时温度区显示值由０不断增加，表示温控器接收到的对码信号个数。
（３）对码成功时，温控器上温度区数字不再变化，而是闪烁显示对码成功后的通讯通道值，此时按确定键，温控器恢复正常状态。
（４）按接收器一次，接收器退出对码。
（５）对码成功，温控器与接收器之间可进行通讯。
３、按键功能３.１选择编程键，可进入用户编程模式，由用户设置所需各个时间段温度。
此状态下编程状态图标及非正常工作状态图标被点亮。
按编程键一次，进入编程模式。
进入编程模式后，会显示编程区Ｐ１状态，Ｐ１点亮，时间区和时间段上０处时间点闪烁显示，且时间显示为０点，即当时时间段上闪烁点的时间。
温度值不变仍然显示当前温度。
（１）进入编程模式后按增加键，会在时间段上顺时针选择移动目标时间点。
如图示，如果在时间段上选择3点处时间点时，时间区显示时间也会随之作相应变化，现在为当前选中时间点与时间闪烁显示。
（2）按减少键，会在时间段上逆时针选择时间点。
（3）同时按设置键和增加键，顺时针点亮目标时间点，点亮一点后自动跳到下一个点，并将此点作为目标时间点。
如图示，按设置键再按增加键将从目标时间点3点处开始设置点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁时间。
（4）同时按设置键和减少键，熄灭目标时间点，熄灭点后自动跳到下一个点，并将此点作目标时间点。
如图示，按设置键再按减少键将从目标时间点6点处开始熄灭点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁处时间。
（5）在编程状态下，设置任意时刻按确定键，可保存当前设置，并跳转到另一可编程模式P2。
如图示，切换到P2模式后，目标时间点仍然为P1下目标时间点，模式变为P2已存模式。
用户可自定义设置所需时间段，设置方法与编程区P1相同。
4.3 向浴缸内注水4.3.1使用前准备¥ 关闭浴缸的放水栓；¥ 如果有浴缸盖请盖上。
(注水时请打开)4.3.2 通过面板操作器注水时请按照以下的方法进行A. 初次使用时，按下面板操作器的电源开关，面板显示器闪烁显示标准模式的水温"42℃"，3秒钟后显示实际出水温度。
标准模式下的水温(例42℃)标准模式下的水温(例42℃)优先显示亮¥ 热水器的设定温度范围为35℃-70℃，在温度范围35℃-48℃区间内，按下温度设定按键以1℃为单位上升或下降，而 且设定完温度时，会闪烁显示3秒设定温度，随后显示实际水温；在温度范围50℃-70℃区间，按下温度设定按键是以 5℃为单位上升或下降，且设定温度完成后会闪烁10秒显示设定温度，随后显示实际水温。
¥ 为了使机器在进水温度较低的情况下，也能达到更好的恒温使用性能，在部分额定热负荷较小的机型上特设水量调节 旋钮。
当出现出水温度低于设定温度时，请将水量调节旋钮适当关小, 使得到最佳的恒温调节范围.”¥ 当超出机器使用范围而无法达到设定温度，不属于产品质量问题，可通过调节进水量达到设定温度.4.2 水温调节¥ (热水器同时连接面板操作器和浴室有线遥控器时)正在使用热水时¥ 无法从35~48℃的温度设定改变为高温(50℃，55℃，60℃，65℃，70℃)。
¥ 设定为高温(50℃，55℃，60℃，65℃，70℃)时，无法升高温度。
Hi7机型：Ei7+/Ei6+机型：¥ Hi7系列通过按auto 按键，使LCD 上的"浴缸模式"闪烁，同时显示屏会闪烁显示水量设定值，此时可通过上下键设定水 量。
¥ 对Ei7+和Ei6+系列按下水量设定开关，LCD 显示屏会闪烁显示水量设定值时，按触上下按键进行水量设定。
¥ 设定水量范围为10~990升(每10升为1单位)，用户可根据自己需求任意设定。
壁挂炉温控器使用说明书１、产品描述２、对码（１）按住温控器取消键5s,温度区显示０值，信号图标闪烁，非正常工作状态图标点亮，其余与正常状态时同，如下所示图案：（２）按住接收器按键５ｓ，此时温控器与接收器进行对码，对码时温度区显示值由０不断增加，表示温控器接收到的对码信号个数。
（３）对码成功时，温控器上温度区数字不再变化，而是闪烁显示对码成功后的通讯通道值，此时按确定键，温控器恢复正常状态。
（４）按接收器一次，接收器退出对码。
（５）对码成功，温控器与接收器之间可进行通讯。
３、按键功能３.１选择编程键，可进入用户编程模式，由用户设置所需各个时间段温度。
此状态下编程状态图标及非正常工作状态图标被点亮。
按编程键一次，进入编程模式。
进入编程模式后，会显示编程区Ｐ１状态，Ｐ１点亮，时间区和时间段上０处时间点闪烁显示，且时间显示为０点，即当时时间段上闪烁点的时间。
温度值不变仍然显示当前温度。
（１）进入编程模式后按增加键，会在时间段上顺时针选择移动目标时间点。
如图示，如果在时间段上选择3点处时间点时，时间区显示时间也会随之作相应变化，现在为当前选中时间点与时间闪烁显示。
（2）按减少键，会在时间段上逆时针选择时间点。
（3）同时按设置键和增加键，顺时针点亮目标时间点，点亮一点后自动跳到下一个点，并将此点作为目标时间点。
如图示，按设置键再按增加键将从目标时间点3点处开始设置点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁时间。
（4）同时按设置键和减少键，熄灭目标时间点，熄灭点后自动跳到下一个点，并将此点作目标时间点。
如图示，按设置键再按减少键将从目标时间点6点处开始熄灭点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁处时间。
（5）在编程状态下，设置任意时刻按确定键，可保存当前设置，并跳转到另一可编程模式P2。
如图示，切换到P2模式后，目标时间点仍然为P1下目标时间点，模式变为P2已存模式。
用户可自定义设置所需时间段，设置方法与编程区P1相同。
CN供用户/安装人员使用安装和使用说明书TURBO燃气采暖热水炉（单采暖）N1PB20 - VU CN 182/2-3 H TURBO N1PB26 - VU CN 242/2-3 H TURBO N1PB30 - VU CN 282/3-3 H TURBON1PB38 - VU CN 352/2-3 H TURBO燃气采暖热水炉L1PB20 - VUW CN 182/2-3 H TURBO L1PB26 - VUW CN 242/2-3 H TURBO L1PB30 - VUW CN 282/3-3 H TURBOL1PB38 - VUW CN 352/2-3 H TURBO供用户使用使用说明书TURBO目录设备特性 (1)设备简介 (1)1 文档说明 (2)1.1 其它适用资料 (2)1.2 保管 (2)1.3 符号说明 (2)2 安全 (3)2.1 紧急措施 (3)2.2 误使用风险警示 (3)2.3 设备检查和保修服务 (4)3 安装和保养说明 (4)3.1 安装和维护说明 (4)3.2 符合规定的使用 (4)3.3 安装地点的要求 (4)3.4 保养 (4)3.5 循环使用和废弃处理 (4)4 控制面板 (5)4.1 控制面板说明 ....................................................................54.2 运行准备.. (5)4.3 投入运行 (6)4.4 设置生活热水温度 (6)4.5 供暖模式 (7)4.5.1 设置供暖供水温度（未连接外部控制器） (7)4.5.2 设置供暖供水温度 (连接外部控制器) (7)4.5.3 关闭供暖（夏季模式） (7)4.5.4 设置室内温控器或气候补偿器 (8)4.6 状态显示（供工程师在维护和修理时参考） (8)4.7 故障检修 (9)4.7.1 缺水引起的故障 (9)4.7.2 点火故障 (9)4.7.3 排烟系统故障 (10)4.7.4 给燃气采暖热水炉/供暖系统注水 (10)4.8 关闭燃气采暖热水炉 (10)4.9 防冻 (11)4.9.1 防冻保护功能 (11)4.9.2 通过排水防冻 (11)4.10 维护与客户服务 (11)燃气采暖热水炉（单采暖）N1PB20 - VU CN 182/2-3 H TURBON1PB26 - VU CN 242/2-3 H TURBON1PB30 - VU CN 282/3-3 H TURBON1PB38 - VU CN 352/2-3 H TURBO燃气采暖热水炉L1PB20 - VUW CN 182/2-3 H TURBOL1PB26 - VUW CN 242/2-3 H TURBOL1PB30 - VUW CN 282/3-3 H TURBOL1PB38 - VUW CN 352/2-3 H TURBO设备特性图例1、 排烟口2、 空气入口3、 风机4、 风压开关5、 主热交换器6、 火焰检测电极7、 燃烧器8、 回水NTC9、 三通换向阀10、供水NTC 11、泄水阀12、燃气阀13、循环水泵14、板式热交换器15、自动排气阀16、火焰检测电极17、膨胀水箱18、膨胀水箱补气图 TURBO VUW 型主要零部件图示及名称设备特性感谢您选择使用威能集团的燃气采暖热水炉产品。
使用壁挂炉给地暖供热时不热的现象1.地暖管盘管长度太长。
如果是计划安装壁挂炉提前和地暖安装公司商议。
建议每路管长度60米左右。
过长的话会间接的加大取暖效果。
室内升温过慢导致不热。
2.回填层过于厚，建议在节能环保的基础上回填最好控制在4厘米以内。
这样才能即能达到一定的热量。
3.主管走的太长，水流太慢。
所谓的长度即消减压力也能散失热量。
所以建议壁挂炉最好离集地暖分水器近一些。
这样才能让热水即使的送入地暖。
4.壁挂炉和地暖的面积不匹配，在购买时一定要认清供暖面积。
建议壁挂炉的面积最好比实际的面积大80平米左右。
所谓的大马拉小车不费力是很好的保证。
5.地面材料不符合要求。
建议客户最好用石材料质和符合木质地板。
杜绝用实木材，因为他们的散热系数有很大的区别。
6.主管有局部堵塞现象。
这就需要及时的时行清洗。
或者安装过滤出盾装置。
7.天然气和煤气的压力不够，这就需要和燃气公司时行协商，增加气源压力。
8.壁挂炉长期得不到即使的清洗。
因为经过一个冬季的使用换热舱里有过多的碳结块儿。
产生了有火而不热的现象。
9.壁挂炉内部水压太低，达不到启动的标准。
这个情况炉会自动报警，提示进行加压。
气体的种类不符。
这就需要及时的和小区物业协商弄清气源的各类再进行针对性的购买。
如何根据房子面积选择不同功率的壁挂炉呢？应根据房屋面积大小以及是否需要同时供热水及气种来选择合适的壁挂炉。
一般每平米需要的供热功率大约在120w-180w 之间，并且根据房型、结构、建筑材料的不同而有所变化。
因此，当选择壁挂炉前，应先征求服务商的意见，看看房子大概要按照哪种功率计算，然后测算一个大致的总体功率。
推荐一个计算大致功率的公式：房子的建筑面积×65%×150w。
通常采暖面积会在建筑面积的60%-70%之间，如果是一套150平方米的公寓房，它的采暖面积大概在90-105平方米之间。
若按照100平方米的采暖面积计算，预计需要15kw的供热功率，再加上平时生活热水需求，基本上就要选择一个18kw的壁挂炉炉。
燃气壁挂锅炉使用说明书
尊敬的用户：
感谢您购买我们的燃气壁挂锅炉。
为了确保您能正确使用和维护该产品，请仔细阅读以下使用说明书。
1. 安全注意事项：
- 请确保安装位置垂直、平整和坚固。
- 请使用专业人员进行安装和维修，确保燃气管道和接口符合规范。
- 请使用符合规范的燃气管道和配件。
- 在使用过程中，请确保通风良好，避免封闭空间内使用。
- 使用过程中请保持房间干燥，避免水汽和湿气对锅炉的影响。
- 在使用过程中请不要存放易燃物品和易爆物品。
2. 操作说明：
- 在用水前，请确保给水管道畅通，水压稳定。
- 打开给水阀门，将水加满至适当水位。
- 打开燃气阀门，确保供气畅通。
- 打开电源开关，启动电路板，锅炉即可开始工作。
- 使用调节器控制温度和热水量。
- 若需要终止使用，请关闭燃气阀门和电源开关。
3. 清洁与维护：
- 养成定期清洁的习惯，避免灰尘和杂物对锅炉的影响。
- 定期检查和清洗烟道和燃气管道。
- 定期清洗水箱和水泵，保持水质干净。
- 若发现异常情况或故障，请立即停止使用，并联系专业维修人员进行检修。
4. 注意事项：
- 请勿私自拆卸、维修和更换零部件，以免发生意外。
- 若需要更换零部件，请联系我们的售后服务中心获得专业指导。
- 请保留好购买凭证和相关文件，以方便日后维权和维修。
再次感谢您选择我们的产品。
如有任何问题或需要进一步的帮助，请随时联系我们的客户服务。
祝您使用愉快！
此致
敬礼。
目录功能与特点 (1)各部分零件名称 (2)使用前准备 (5)使用方法 (6)使用注意事项 (10)防冻注意事项 (12)安装 (13)试运行 (19)日常检查及保养 (19)故障、异常的判断及处理方法 (20)规格表 (21)配线图 (22)一.功能与特点一. 功能与特点采用静电喷涂处理，可搭配各款现代厨房设计，结构紧凑，机身小巧，大大节省了安装空间。
操作简单双低压启动缓点火设计操作面板显示水温调节方便可拆式过滤装置瞬间停电或降压的安全保护设计1外型美观12345678多重安全保护装置，使用更放心10● 自动熄火保护装置, 使用过程中发生意外熄火时，本机会自动关闭气源，防止燃气外泄，安全可靠。
● 超时使用安全装置，连续使用30分钟后，热水器自动停机，若要继续使用，只需关上热水阀，数秒后再开启即 可重新点火。
● 强制鼓风燃烧方式设计，采用高效能风机将烟气全部排放室外，确保使用安全。
●另配有过热保护装置，水过压泄压装置，风机停转安全保护装置，防止空烧安全保护装置，排烟管堵塞保护装 置，防冻保护装置(仅限防冻机型)等，确保热水器在正常状态下工作。
●Pa1/Pa2机型使用auto功能模式时有48°安全锁保护。
●Pb1机型提供使用48°安全锁保护的选项，使用此选项可确保热水器在出水温度不高于48°的火力分段下燃烧， 确保您的安全使用。
当供电网络电压瞬间跌落或停电时，仍能保持热水器正常工作或安全停机。
自动变升功能(Pa1/Pa2)9特设有自动变升功能，在自动变升模式下使用时，系统会根据用户的实际需求与季节不同，自动变升调节火力段进行燃烧，以最优化的状态工作，节能省气。
省电设计11本机处于待机并显示屏点亮的状态下，如2分钟内未做任何操作，则显示器背光源会关闭，如需查看只需按触电源开关按键则背光源点亮。
P1/Pa1/Pb1面板操作器可以自由调控升位大小，燃烧指示灯显示工作状态；Pa2 LED数码显示屏显示出水温度、升位大小及工作状态，一目了然 。
阿里斯顿壁挂炉阿里斯顿壁挂炉是一种常见的家用暖气设备，其功能是采用燃气或电能作为热源，通过循环水来进行供暖。
阿里斯顿是一家领先的暖气设备制造商，以其高度效率、便捷安装和节能环保而闻名。
阿里斯顿壁挂炉的工作原理是利用燃气或电能产生的热量，加热循环水，并通过水泵将热水输送到暖气设备或热水器中。
壁挂炉的设计使其可以直接安装在墙壁上，不仅占用空间小，而且使用方便。
用户可以通过控制面板来调节壁挂炉的温度和水流量，以达到所需的供暖效果。
通过壁挂炉的调节，用户可以在家中获得舒适的室温，并且可以在不同的区域设置不同的温度。
阿里斯顿壁挂炉的优点之一是其高度的效率。
与传统的暖气设备相比，壁挂炉在加热水时所消耗的能量更少。
阿里斯顿采用了先进的燃烧技术，使得燃气的燃烧效率更高。
此外，阿里斯顿壁挂炉还具有独特的节能功能，如智能节能模式和定时开关功能，可以根据用户的习惯和需求来自动调节热水的供应和温度，以减少能源的浪费。
另一个阿里斯顿壁挂炉的优点是其快速且便捷的安装。
由于壁挂炉的设计是紧凑而轻便的，所以安装过程可以更加简单和迅速。
用户只需选择合适的安装位置，将壁挂炉固定在墙壁上，并连接好燃气或电源线即可。
此外，阿里斯顿还提供了详细的安装指南和使用说明书，帮助用户更好地了解和操作壁挂炉。
除了高效和便捷，阿里斯顿壁挂炉还注重节能环保。
作为一家致力于可持续发展的企业，阿里斯顿在产品设计和生产过程中，积极采用节能材料和技术。
阿里斯顿壁挂炉采用了高效的隔热材料和热交换技术，减少了热能的损失，提高了整体的能源利用率。
此外，阿里斯顿还建立了完善的回收体系，以减少废弃产品对环境造成的影响。
在使用阿里斯顿壁挂炉的过程中，用户需要根据实际情况进行合理的维护和保养。
定期的检查和清洁，可以确保壁挂炉的正常运行和长寿命。
此外，用户还应注意安全使用壁挂炉，避免燃气泄漏和电器故障等安全问题。
总之，阿里斯顿壁挂炉是一种高效、便捷、节能环保的暖气设备。
它不仅提供舒适的室温，还可以减少能源的浪费，为用户带来更好的使用体验。
壁挂炉温控器使用说明书１、产品描述２、对码（１）按住温控器取消键5s,温度区显示０值，信号图标闪烁，非正常工作状态图标点亮，其余与正常状态时同，如下所示图案：（２）按住接收器按键５ｓ，此时温控器与接收器进行对码，对码时温度区显示值由０不断增加，表示温控器接收到的对码信号个数。
（３）对码成功时，温控器上温度区数字不再变化，而是闪烁显示对码成功后的通讯通道值，此时按确定键，温控器恢复正常状态。
（４）按接收器一次，接收器退出对码。
（５）对码成功，温控器与接收器之间可进行通讯。
３、按键功能３.１选择编程键，可进入用户编程模式，由用户设置所需各个时间段温度。
此状态下编程状态图标及非正常工作状态图标被点亮。
按编程键一次，进入编程模式。
进入编程模式后，会显示编程区Ｐ１状态，Ｐ１点亮，时间区和时间段上０处时间点闪烁显示，且时间显示为０点，即当时时间段上闪烁点的时间。
温度值不变仍然显示当前温度。
（１）进入编程模式后按增加键，会在时间段上顺时针选择移动目标时间点。
如图示，如果在时间段上选择3点处时间点时，时间区显示时间也会随之作相应变化，现在为当前选中时间点与时间闪烁显示。
（2）按减少键，会在时间段上逆时针选择时间点。
（3）同时按设置键和增加键，顺时针点亮目标时间点，点亮一点后自动跳到下一个点，并将此点作为目标时间点。
如图示，按设置键再按增加键将从目标时间点3点处开始设置点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁时间。
（4）同时按设置键和减少键，熄灭目标时间点，熄灭点后自动跳到下一个点，并将此点作目标时间点。
如图示，按设置键再按减少键将从目标时间点6点处开始熄灭点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁处时间。
（5）在编程状态下，设置任意时刻按确定键，可保存当前设置，并跳转到另一可编程模式P2。
如图示，切换到P2模式后，目标时间点仍然为P1下目标时间点，模式变为P2已存模式。
用户可自定义设置所需时间段，设置方法与编程区P1相同。
壁挂炉温控器使用说明书１、产品描述２、对码（１）按住温控器取消键5s,温度区显示０值，信号图标闪烁，非正常工作状态图标点亮，其余与正常状态时同，如下所示图案：（２）按住接收器按键５ｓ，此时温控器与接收器进行对码，对码时温度区显示值由０不断增加，表示温控器接收到的对码信号个数。
（３）对码成功时，温控器上温度区数字不再变化，而是闪烁显示对码成功后的通讯通道值，此时按确定键，温控器恢复正常状态。
（４）按接收器一次，接收器退出对码。
（５）对码成功，温控器与接收器之间可进行通讯。
３、按键功能３.１选择编程键，可进入用户编程模式，由用户设置所需各个时间段温度。
此状态下编程状态图标及非正常工作状态图标被点亮。
按编程键一次，进入编程模式。
进入编程模式后，会显示编程区Ｐ１状态，Ｐ１点亮，时间区和时间段上０处时间点闪烁显示，且时间显示为０点，即当时时间段上闪烁点的时间。
温度值不变仍然显示当前温度。
（１）进入编程模式后按增加键，会在时间段上顺时针选择移动目标时间点。
如图示，如果在时间段上选择3点处时间点时，时间区显示时间也会随之作相应变化，现在为当前选中时间点与时间闪烁显示。
（2）按减少键，会在时间段上逆时针选择时间点。
（3）同时按设置键和增加键，顺时针点亮目标时间点，点亮一点后自动跳到下一个点，并将此点作为目标时间点。
如图示，按设置键再按增加键将从目标时间点3点处开始设置点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁时间。
（4）同时按设置键和减少键，熄灭目标时间点，熄灭点后自动跳到下一个点，并将此点作目标时间点。
如图示，按设置键再按减少键将从目标时间点6点处开始熄灭点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁处时间。
（5）在编程状态下，设置任意时刻按确定键，可保存当前设置，并跳转到另一可编程模式P2。
如图示，切换到P2模式后，目标时间点仍然为P1下目标时间点，模式变为P2已存模式。
用户可自定义设置所需时间段，设置方法与编程区P1相同。
