采掘工程综合平面图技术标准
- 格式：doc
- 大小：32.00 KB
- 文档页数：3
重庆松藻煤电有限责任公司

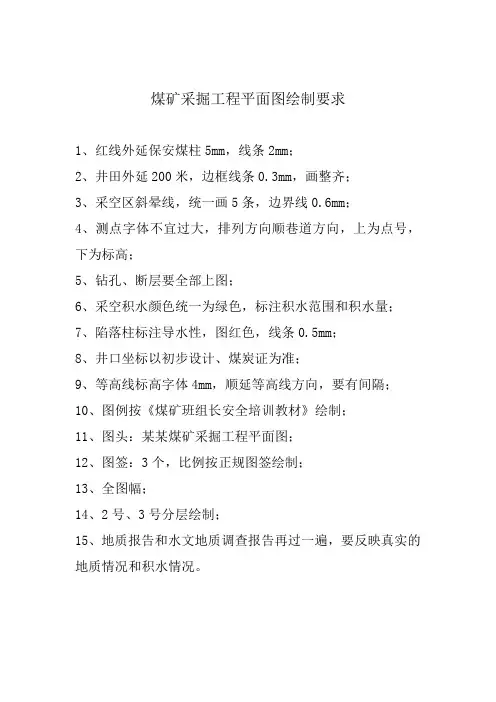

煤矿采掘工程综合平面图技术标准
1、本图以反映各煤岩层采掘工程的对应关系为主，其它内容按本规定执行，本规定没有明确规定的，执行《煤矿地质测量图例》、《煤矿地质测量图技术管理规定》。
2、绘制比例为1:2000，图幅与分层采掘工程平面图保持
一致，坐标系统采用54北京坐标，高程系统采用56黄海高程。
3、图签、坐标格网、指北针、井田技术边界、保护煤柱
边界及其它技术边界线，注明名称和批准文号。
各层都有且
属性相同的边界线，原则上只绘主采层；在图面荷载许可且
能清楚表示时，各层同时绘制。
4、绘制各类井巷工程，运输大巷、主要石门、总回风巷、回采巷道、瓦斯抽放巷、各类井筒、材料上山、人行上山、
回风上（下）山、水仓、特殊洞室以及图上长度超过100mm
的其它巷道应注明名称。
主要斜井及其它巷道图上平面投影
长度超100mm应注记倾向和倾角。
主要巷道交叉口、变坡、
平巷的特征点应注记点号及轨面或底板高程，但下层被上层
覆盖时不标注。
绘制井口提升方式和能力，用红、蓝箭头分
别表示井筒和主要巷道（运输大巷、总回风巷）的进出风流
方向。
各类暗竖井、暗小竖井、斜煤仓注记名称及用途，有
关高程数据视图面荷载情况注记。
5、各层巷道标注及与本层有关的其它标注，岩巷为桔黄色：R220， G140，B40；6#层（K1）为蓝色：R0，G0，B255；7#层（K2）为绿色：R0，G255，B0；8#层（K3）为黑色：R0，G0，B0；超过四层的其它煤层颜色自定。
巷道重叠时，按投
影原则下层被上层遮盖的部分断开，上层保持完整。
6、回采工作面采空区使用线段填充（不绘色框线），各层填充线段斜向各异。
填充线段间距2mm，线粗0.15mm，重叠绘制各层采空区填充线段，加绘回采工作面采止线，线粗0.3mm。
四种基本填充线段：（1）与工作面推进方向成45度；（2）与工作面推进方向成135度；（3）与工作面推进方向平行，（4）与工作面推进方向垂直。
7、回采工作面不注记工作面名称、煤厚、煤层小柱状、开采年度、月末位臵、丢煤区、注销区、煤层倾角、采煤方法、顶板管理方法。
8、主采层（8#、K3）钻孔及其煤层露头线、风（氧）化带、褶曲、陷落柱、勘探线、底板等高线，各层落差大于1m 的断层。
对井田、水平、采区划分及对瓦斯、安全有较大影响的其它地质构造。
9、永久导线点和水准点，注明点号和高程；临时点根据需要注记，但每条巷道图面距离超过100m时至少应注记两个点。
10、发火区、积水区、煤及瓦斯突出区等，应注明发生时间及有关情况，图例符号按《煤矿地质测量图例执行》，颜色与本层巷道一致。
11、井田边界外100m以内的邻矿采掘工程和地质情况，井田范围内的小煤窑及其开采范围。
12、根据图面允许和实际要求，还可加绘地面重要工业建筑、居民区、铁路、重要公路，以及大的河流、湖泊等。
13、水闸墙、防水闸门、永久风门、防火门、突水点、探放水钻孔、井巷出水点的位臵、有积水的井巷及采空区的积水范围、标高和积水量等，图例符号按《煤矿地质测量图
例执行》，颜色与本层巷道一致。
14、本规定内容与《煤矿地质测量图例》不一致的标注和图示，在图中适当位臵绘制图例及说明。
