常规AutoCAD图转换步骤(CAD转MAPGIS方法)

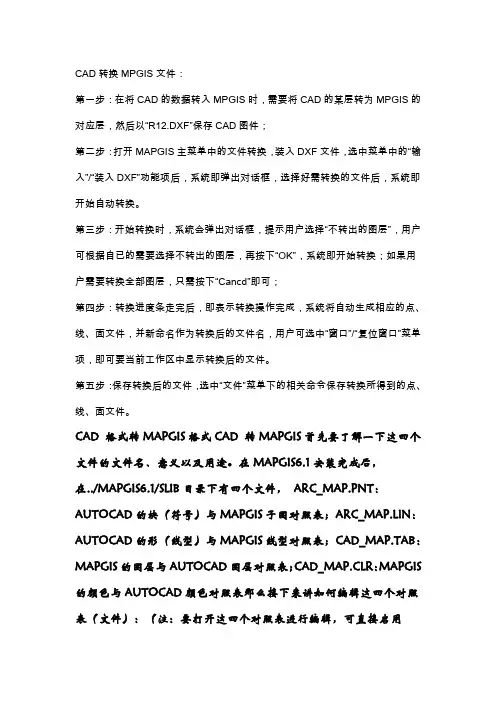

CAD转换MPGIS文件：第一步：在将CAD的数据转入MPGIS时，需要将CAD的某层转为MPGIS的对应层，然后以“R12.DXF”保存CAD图件；第二步：打开MAPGIS主菜单中的文件转换，装入DXF文件，选中菜单中的“输入”/“装入DXF”功能项后，系统即弹出对话框，选择好需转换的文件后，系统即开始自动转换。

第三步：开始转换时，系统会弹出对话框，提示用户选择“不转出的图层”，用户可根据自已的需要选择不转出的图层，再按下“OK”，系统即开始转换；如果用户需要转换全部图层，只需按下“Cancd”即可；第四步：转换进度条走完后，即表示转换操作完成，系统将自动生成相应的点、线、面文件，并新命名作为转换后的文件名，用户可选中“窗口”/“复位窗口”菜单项，即可要当前工作区中显示转换后的文件。

第五步：保存转换后的文件，选中“文件”菜单下的相关命令保存转换所得到的点、线、面文件。

CAD 格式转MAPGIS格式CAD 转MAPGIS首先要了解一下这四个文件的文件名、意义以及用途。

在MAPGIS6.1安装完成后，在../MAPGIS6.1/SLIB目录下有四个文件，ARC_MAP.PNT：AUTOCAD的块（符号）与MAPGIS子图对照表；ARC_MAP.LIN：AUTOCAD的形（线型）与MAPGIS线型对照表；CAD_MAP.TAB：MAPGIS的图层与AUTOCAD图层对照表；CAD_MAP.CLR：MAPGIS 的颜色与AUTOCAD颜色对照表那么接下来讲如何编辑这四个对照表（文件）：（注：要打开这四个对照表进行编辑，可直接启用WINDOWS的写字板或者是记事本，因为这四个文件都是文本文件格式）1.子图对照表ARC_MAP.PNT 打开此文件后我们会看到如下的格式2341 12 …………前面一列2341 2342 2343代表AUTOCAD软件的块名（符号），后面一列12 13 14代表MAPGIS系统的代码[注：并非子图号，这个代码在数字测图系统里能看见。

AUTOCAD到MAPGIS的数据转换方法浅见AUTOCAD到MAPGIS的数据转换方法浅见点击次数:1528AUTOCAD作为一种功能强大的图形编辑软件在国内市场的各行各业应用十分广泛,在测绘行业具有举足轻重的地位。

尤其在外业数据采集方面,由于全站仪的广泛应用和AUTOCAD的操作方便以及生产人员的熟悉程度,由外业采集数据点的输入到地形图的编辑大都基于AUTOCAD来完成。

随着计算机的迅速发展,地理信息产业已普遍得到应用,社会对地理信息产品的需求越来越多,如城市基础地理信息系统地形数据库、城市勘测信息系统、土地信息系统、环境保护等领域的空间数据信息的建立。

因此，我们在工作中往往会碰到现有的成果数据是AUTOCAD图形数据,但需在MAPGIS软件中处理，为了实现AUTOCAD等图形数据在MAPGIS系统中的共享，为此武汉中地公司专门开发了一个数据转换模块，利用该模块将不同软件的图形数据直接转换为MAPGIS点(*.WT)、线(*.WL)数据文件，架通MAPGIS系统和其它系统间转换，实现不同系统间的数据转换。

一、转换原理在MAPGIS的系统库中有点、色、层、线四个文件，与AUTOCAD文件中的图层、线型、块、色一一对应。

通过事先编辑好的代码对照表，用户将AUTOCAD 图形数据，由MAPGIS系统读入，经过处理，转换为MAPGIS系统的标准格式，即点(*.WT)、线(*.WL)数据文件，然后就可在MAPGIS系统中进行编辑、修改和图形输出。

二、AUTOCAD文件预处理打开AUTOCAD文件，对文件进行清理，清理图形中多余的标注样式、打印样式、多线样式、块、图层、文字样式、线型、形等，从而减小AUTOCAD文件的大小，在编辑代码对照表时就少了许多不必要的麻烦，而且还能提高MAPGIS处理速度。

然后统计AUTO-CAD 文件中的图层、线型、块的种类。

如果代码对应错误或不全，则转换后的图形会出现错误或丢失信息，最后把AU-TOCAD文件另存为DXF 格式。

AutoCAD和MAPGIS间的数据转换AutoCAD和MAPGIS的数据转换就是将DXF格式转换成MPJ格式，而这两种数据之间没有直接的数据接口，需要一些特殊的途径和方法实现二者之间的数据转换。

本文在简单介绍这两种数据在存储方式上差别的基础上分析数据转换中应关注的图形数据与属性数据转换、数据接口、图层信息、颜色与线型这几个注意事项，并介绍一种数据转换方法。

标签：AutoCAD MAPGIS 数据转换图层数据库1概述AutoCAD是一种计算机绘图软件，是CAD技术的一种，具有直观的图形操作界面、强大的辅助绘图工具、完备的二维绘图功能、快捷的网络互动等，在服装设计、机械设计制造、建筑等行业得到广泛应用，是最为先进的的CAD软件。

MAPGIS是一种集遥感、测绘、人工智能、地质、图像等于一体的大型计算机智能软件系统，是一种空间信息系统，是现代企事业单位提高管理水平和决策科学性的重要工具。

AutoCAD具有非常强的图形信息采集和编辑功能，其数据库是有关图形数据的组合，用一组符号和有名对象字典来管理数据库，其数据库中只有图形信息。

但在MAPGIS中，既有图形信息，也有应用信息，实现这两种信息的一体化管理，用图形数据库实现图形信息的管理，用专业属性数据库实现专业应用数据的管理，两个数据库之间运用关键字实现连接，实现图形信息与应用信息的一体化管理。

在AutoCAD中，所有的实体都放在块表中，对应有图层、线型、文字等样式信息。

MAPGIS提出“工作区”的概念，在工作区中存放实体的空间数据、拓扑数据、图形数据、属性数据，每一个工作区对应这一个MAPGIS数据文件，分成点、线、区、表，分别存储不同的实体类型。

2数据转换中应注意的问题2.1图形数据与属性数据之间的转换AutoCAD与MAPGIS之间的共同特点就是都具有独立的空间坐标，能将目标与参考系统联系起来，描述图形数据的拓扑关系，处理非图形属性数据。

但是，前者多处理规则图形，其三维图形处理功能非常强，而属性库功能弱，多采用一般几何坐标系。

AUTOCAD图转MAPGIS的操作步骤先在××盘新建文件夹，把.dwg格式文件放入其中。

1、将AUTOCAD图形（*.dwg）格式另存为（*.dxf）格式打开AUTOCAD2012或2007桌面－文件－打开－选择文件－文件类型－图形（*.dwg）－选择某一文件－打开－出现一个“缺少shx 文件”框－选”为每个shx文件指定替换文件”－指定字体给样式STANDARD－大字体－gbcbig.shx－确定－选择形文件－取消－指定FONTALT的字体－大字体－gbcbig.shx－确定，于是图形就打开了－文件－另存为－保存于－××文件夹－文件类型－选AUTOCAD R12/LT2DXF（*.dxf）类型(最好选这种类型，经过大量的实验，R12版本的文件在转换中数据不丢失) （如是2007版就选AUTOCAD2004/LT2004DXF（*.dxf）类型）－保存，直到桌面由（*.dwg）格式变为（*.dxf）格式为止。

2、炸开（或分解）实体(只对有区的图形，如没有区，可省略)接着上面的图形桌面－框选（*.dxf）格式图形－修改－分解(其它格式如jpg格式就分解不了，电脑直接就删掉了) －是否忽略绘图次序－是－保存－关闭桌面－××*.dxf最后一次以R12 DXF格式保存，是否以AUTOCAD图形格式保存－否。

这一步非常关键，如省略这一步，MAPGIS点文件就转不出来。

3、在section中转*.dxf文件打开section－新建文件－1辅助工具－打开外部数据－读取DXF文件(大文件)－选××*.dxf文件－打开－随后出现一mapgis图－如没有出现mapgis图，可能存在飞点飞线－删除飞点飞线，直至出现可以手工保存文件的对话框－此时mapgis图还是不显示，没关系，手工保存文件就是。

保存方法1：保存点－保存于－××文件夹－输入点文件名－保存－保存线－保存于－××文件夹－保存－保存区－保存于－××文件夹－保存－然后再在mapgis或section中通过新建工程、添加项目中打开和保存。

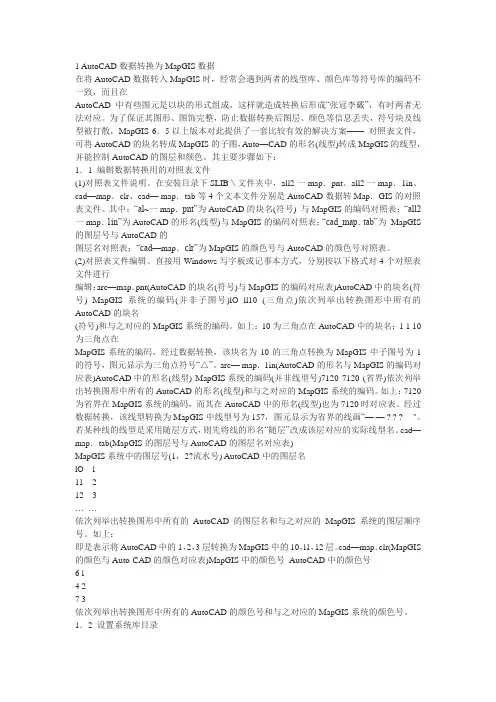

1 AutoCAD数据转换为MapGIS数据在将AutoCAD数据转入MapGIS时，经常会遇到两者的线型库、颜色库等符号库的编码不一致，而且在AutoCAD中有些图元是以块的形式组成，这样就造成转换后形成“张冠李戴”，有时两者无法对应。

为了保证其图形、图饰完整，防止数据转换后图层、颜色等信息丢失，符号块及线型被打散，MapGIS 6．5以上版本对此提供了一套比较有效的解决方案——对照表文件，可将AutoCAD的块名转成MapGIS的子图，Auto—CAD的形名(线型)转成MapGIS的线型，并能控制AutoCAD的图层和颜色。

其主要步骤如下：1．1 编辑数据转换用的对照表文件(1)对照表文件说明。

在安装目录下SLIB＼文件夹中，all2一map．pnt、all2一map．1in、cad—map．clr、cad— map．tab等4个文本文件分别是AutoCAD数据转Map．GIS的对照表文件。

其中：“al~一map．pnt”为AutoCAD的块名(符号) 与MapGIS的编码对照表；“all2一map．1in”为AutoCAD的形名(线型)与MapGIS的编码对照表；“cad_map．tab”为MapGIS 的图层号与AutoCAD的图层名对照表；“cad—map．clr”为MapGIS的颜色号与AutoCAD的颜色号对照表。

(2)对照表文件编辑。

直接用Windows写字板或记事本方式，分别按以下格式对4个对照表文件进行编辑：arc—map．pnt(AutoCAD的块名(符号)与MapGIS的编码对应表)AutoCAD中的块名(符号) MapGIS系统的编码(并非子图号)lO ll10 (三角点)依次列举出转换图形中所有的AutoCAD的块名(符号)和与之对应的MapGIS系统的编码。

如上：10为三角点在AutoCAD中的块名；1 1 10为三角点在MapGIS系统的编码。

经过数据转换，该块名为10的三角点转换为MapGIS中子图号为1的符号，图元显示为三角点符号“△”。

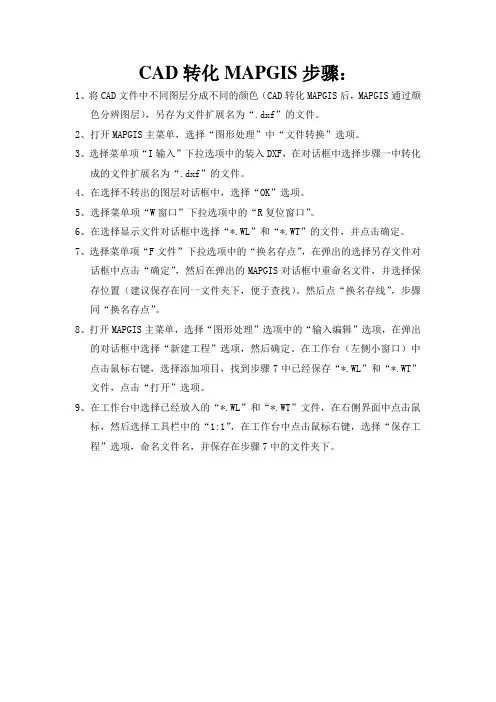

CAD转化MAPGIS步骤：1、将CAD文件中不同图层分成不同的颜色（CAD转化MAPGIS后，MAPGIS通过颜色分辨图层），另存为文件扩展名为“.dxf”的文件。

2、打开MAPGIS主菜单，选择“图形处理”中“文件转换”选项。

3、选择菜单项“I输入”下拉选项中的装入DXF，在对话框中选择步骤一中转化成的文件扩展名为“.dxf”的文件。

4、在选择不转出的图层对话框中，选择“OK”选项。

5、选择菜单项“W窗口”下拉选项中的“R复位窗口”。

6、在选择显示文件对话框中选择“*.WL”和“*.WT”的文件，并点击确定。

7、选择菜单项“F文件”下拉选项中的“换名存点”，在弹出的选择另存文件对话框中点击“确定”，然后在弹出的MAPGIS对话框中重命名文件，并选择保存位置（建议保存在同一文件夹下，便于查找）。

然后点“换名存线”，步骤同“换名存点”。

8、打开MAPGIS主菜单，选择“图形处理”选项中的“输入编辑”选项，在弹出的对话框中选择“新建工程”选项，然后确定。

在工作台（左侧小窗口）中点击鼠标右键，选择添加项目，找到步骤7中已经保存“*.WL”和“*.WT”文件，点击“打开”选项。

9、在工作台中选择已经放入的“*.WL”和“*.WT”文件，在右侧界面中点击鼠标，然后选择工具栏中的“1:1”，在工作台中点击鼠标右键，选择“保存工程”选项，命名文件名，并保存在步骤7中的文件夹下。

MAPGIS转化CAD步骤：1、打开MAPGIS主菜单，选择“设置”选项，在弹出的MAPGIS环境设置对话框中点击“系统库目录”，选择对应的图库。

2、打开MAPGIS主菜单，选择“图形处理”中“文件转换”选项。

3、在MAPGIS界面菜单栏中的“F文件”下拉选项中选择“P装入点”、“L装入线”、“R装入区”，先后装入相应文件。

4、在MAPGIS界面菜单栏中的“W窗口”下拉选项中选择“R复位窗口”，在选择显示文件对话框中选择全部文件，并点击确定。

CAD格式转换ArcGIS数据⽅法
CAD格式转换ArcGIS数据⽅法

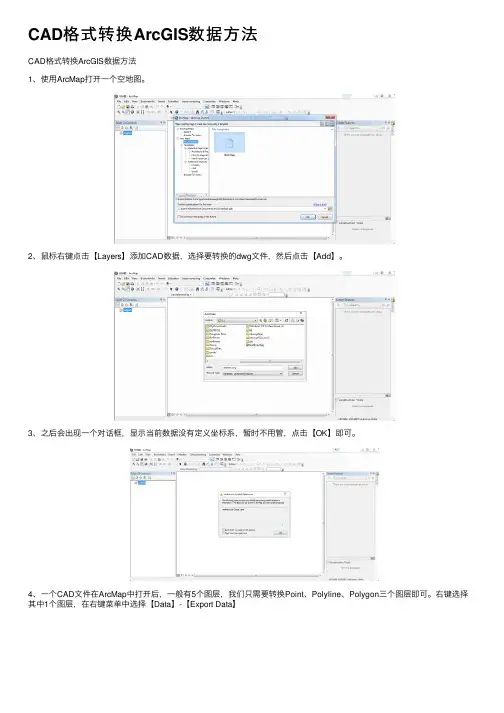

1、使⽤ArcMap打开⼀个空地图。

2、⿏标右键点击【Layers】添加CAD数据，选择要转换的dwg⽂件，然后点击【Add】。

3、之后会出现⼀个对话框，显⽰当前数据没有定义坐标系，暂时不⽤管，点击【OK】即可。

4、⼀个CAD⽂件在ArcMap中打开后，⼀般有5个图层，我们只需要转换Point、Polyline、Polygon三个图层即可。

右键选择其中1个图层，在右键菜单中选择【Data】-【Export Data】
5、注意保存类型选择【Shapefile】，输⼊要保存的路径和⽂件名称，然后选择【Save】即可。

6、之后会弹出⼀个对话框，是否需要把刚刚导出的数据加载到当前地图中，选择否即可。

7、点击这个图标，右侧会显⽰Catalog窗⼝
8、右键选择刚刚导出的⽂件Point.shp，在右键菜单中选择【Properties】，弹出属性窗⼝
9、在属性窗⼝中，选择【XY Coordinate System】标签页，然后选择坐标系为之前收藏的
CGCS2000_3_Degree_GK_CM_120E，点击确定即可。

导出的shp格式的Polyline和Polygon⽂件，均需要在Catalog中设置坐标系。

设置好坐标系后，可以关闭ArcMap，不需要保存。

导出的shp格式的⽂件拷贝到⼿机对应⽬录即可。

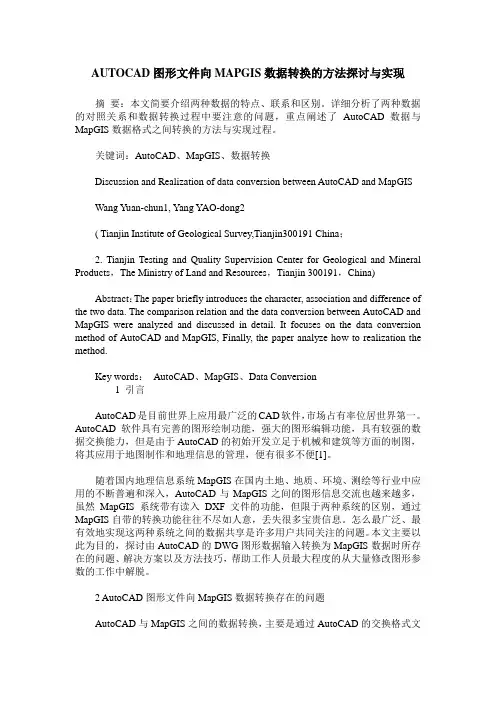

AUTOCAD图形文件向MAPGIS数据转换的方法探讨与实现摘要：本文简要介绍两种数据的特点、联系和区别。

详细分析了两种数据的对照关系和数据转换过程中要注意的问题，重点阐述了AutoCAD数据与MapGIS数据格式之间转换的方法与实现过程。

关键词：AutoCAD、MapGIS、数据转换Discussion and Realization of data conversion between AutoCAD and MapGISWang Yuan-chun1, Yang YAO-dong2( Tianjin Institute of Geological Survey,Tianjin300191 China；2. Tianjin Testing and Quality Supervision Center for Geological and Mineral Products，The Ministry of Land and Resources，Tianjin 300191，China) Abstract：The paper briefly introduces the character, association and difference of the two data. The comparison relation and the data conversion between AutoCAD and MapGIS were analyzed and discussed in detail. It focuses on the data conversion method of AutoCAD and MapGIS, Finally, the paper analyze how to realization the method.Key words：AutoCAD、MapGIS、Data Conversion1 引言AutoCAD是目前世界上应用最广泛的CAD软件，市场占有率位居世界第一。

Dwg格式（CAD）转换shp格式（ArcGIS）简单教程（小技巧：看Word文档的时候，按住Ctrl键的同时滚动鼠标滚轮有惊喜！）
方法一
1.1以下面这个简单的CAD文件为例
1.2在ArcGIS中打开
1.3打开之后会发现这里有Annotation（注记）、点、线、面、MultiPatch（多面）五种格式的文件，选择你想要的那种格式，以导出Polyline（线）为例，右键Data—Export Data
1.4在下面的这个界面选择你要保存的文件格式、名称和路径，以shp文件为例如下
1.5转换成功之后效果如下
方法二
2.1打开ArcToolBox—Conversion Tools—To shapefile
2.2选择你想要的那种格式，以导出Polyline（线）为例
2.3选择要保存的文件夹（文件的名字不用命名，系统自动命名，可以在转化成功之后重命名）
2.4转换成功效果如下
方法三
3.1在CAD中把dwg另存为dxf格式
3.2然后在MapGIS里把dxf格式转换成shp格式即可，但是这种方法需要用两种软件比较麻烦不推荐使用。

CAD如何转MAPGIS

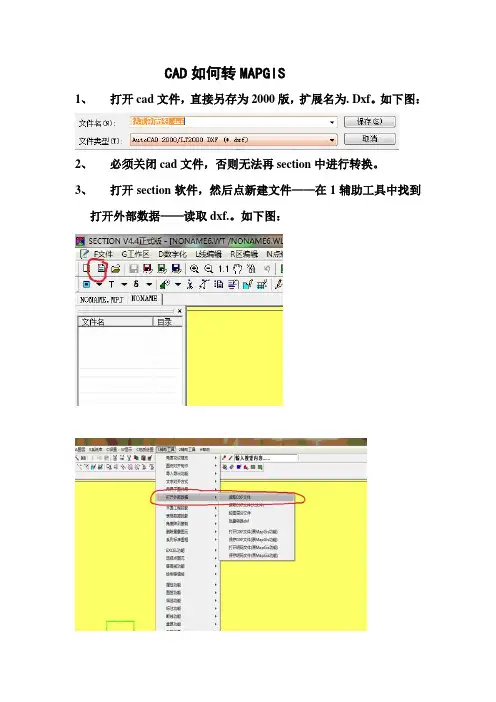

1、打开cad文件，直接另存为2000版，扩展名为. Dxf。

如下图：
2、必须关闭cad文件，否则无法再section中进行转换。

3、打开section软件，然后点新建文件——在1辅助工具中找到
打开外部数据——读取dxf.。

如下图：
4、然后关闭section，保存点、线、区文件分别点击是。

（注意：
保存到你能指定或你能找到的文件夹里，别到时候自己找不到了）
5、再次打开section，点击新建工程
5、添加刚才保存的点、线、区文件，在你保存的那个文件夹里。

6、在关闭section，保存.mpj到你点、线、区的文件夹中，并进
行命名。

转换完毕，然后其它的就在section中进行修改吧！
老三届
2014.03.20。

MapGIS与AutoCAD互相转换MapGIS转AutoCAD
1.打开MapGIS主菜单，点击“图形处理”⽂件转换，弹出“⽂件转换”窗⼝
2.点击⽂件转换，会看到⽂件转换程序如下
3.装⼊需要转换的点、线、区⽂件，点击主菜单中的“⽂件”，分别将所要转换⽂件的“.WT”、“.WL”、“.WP”分别装⼊。

4.单击窗⼝菜单栏“输出”，在下拉列表中选择输出⽅式（Gis数据⽅式输出Dxf、部分图形输出Dxf、全部图形输出Dxf）
5.如选全部图形输出Dxf，单击全部图形输出Dxf，会先后弹出三个对话框、它们分别是线⽂件对话框、点⽂件对话框、区⽂件对话框，然后选取相应的⽂件点确定（选中的⽂件以蓝⾊表⽰）。

6.三种类型的⽂件选完之后会弹出如下对话框
选择好⽂件所在位置，填写好⽂件名称，点击确定到此MapGIS转CAD⼯作结束。

AutoCAD转MapGIS
1.打开Mapgis主菜单，点击“图形处理”⽂件转换，弹出“⽂件转换”窗⼝
2.点击⽂件转换，会看到⽂件转换程序如下
3.点击主菜单栏中 “输⼊”→点击 “装⼊DXF”
4.找到所要转换的⽂件，点击确定，弹出如下对话框
5.在主菜单中点击 “⽂件”
a)点击存⼊点，选择好位置，键⼊⽂件名
b)点击存⼊线，选择好位置，键⼊⽂件名
c)点击存⼊区，选择好位置，键⼊⽂件名
6.将所存好的⽂件加载到⼯程中：
在MapGIS的⼯作台的空⽩处单击右键，单击添加项⽬，在对话框中选择相应⽂件（可以多选），点击打开，这样⽂件就加载好了。

到此⽂件转化结束。

END
来源：⽹络，感谢提供。

感谢原作者。

cad勘测定界范围转换成mapgis数据并计算地类面积[技巧]CAD勘测定界范围转换成MAPGIS数据并计算地类面积以下为cad线文件转换成mapgis线文件步骤1、打开CAD勘测定界图(确保cad数据为80坐标，并且坐标正确)2、选中红线，命令框中输入命令W(或者是WBLOCK)，按enter键3、弹出写块的保存框，选中保存位置，保存成.dxf文件类型4、打开MAPGIS主菜单，选择图形编辑>文件转换5、输入>装入DXF6、直接关闭，选择保存生成的.wl线文件7、打开分幅图，加载生成的线文件以下为地类面积分析步骤8、选择线文件，即左边的线文件打勾，其他>线拓扑检查9、检查拓扑错误直至不会弹出任何东西(表明该线文件无拓扑错误)10、其他>线转弧，保存.wp区文件11、加载区文件，打钩，其他>拓扑重建12、右键选中文件，关闭，保存13(、打开mapgis主菜单，空间分析>空间分析13、文件>装区文件，把生成的区文件和所在分幅图的区文件加载进来(分幅图区文件为包含DLTB四个字母的.WP文件)14、空间分析>区空间分析>区对区判别分析15、叠加文件1选择项目区文件，叠加文件2选择分幅图区文件16、确定，输入模糊半径，输入0.000117、确定，生成一个区文件，保存18、回到分幅图，加载刚分析完生成的区文件19、选中区文件，其他>区属性分析20、将左边框中需要的属性添加到右边框中，比如地类名称(DLMC)和权属单位名称(QSDWMC)21、点击下一步，统计字段选择面积22、点击统计23、点击保存数据23、保存成一个TXT文件，打开，即可看到数据。

AUTOCAD转换为MAPGIS在将AUTOCAD数据转入MAPGIS时,经常会遇到两边的线型库、颜色库的编码不一致,而且在AUTOCAD中有些图元是以块的形式组成,这样就造成“张冠李戴”,有时两边无法对应。

另外,在转换时还经常需要将AUTOCAD的某层转为MAPGIS的对应层。

因此,系统提供了一套对照表文件接口：符号对照表------“arc—map.pnt”；cad编码-map编码线型对照表------“arc—map.lin”；cad编码-map编码颜色对照表------“cad—map.clr”；map编码-cad编码层对照表------“cad—map.tab”；map编码-cad编码用户编辑生成这些表文件，并将其放在系统库存目录下，系统成批或单个文件转换时都会按这个表文件的对应情况自动转换。

转换步骤如下：第一步：将AUTOCAD的dwg格式，转换为AUTOCAD的数据交换格式DXF，第二步：对系统库目录..\ slib，下这4个对照表文件进行编辑，可直接用Windows写字板或记事本方式打开，需要注意的是，对照表中MAPGIS编码是在“数字测图”系统中查到的，并且要区分对照表的大小写。

下面列举如何对这4个对照表进行编辑。

Mapgis的图层cad的图层002510352Xd3Di（注：左侧是mapgis的图层，右侧是cad的图层，中间用tab键隔开，不能有空格。

）第三步：将系统库设置为..\suvslib，并将..\silb目录下的上述4个对照表文件拷贝至系统目录..\suvslib下。

第四步：进入“文件转换”模块，选择“输入”按钮，单击“装入DXF”，将需要转换的AUTOCAD文件装入到系统中，此时，系统会提示“选择不转出的层”，选择后确定，则系统会按照已经设定好的对照关系开始转换。

也可用成批转换命令，把指定路径下的所有dxf 转换为点线。

第五步：在窗口中单击右键选择“复位窗口”，则系统会弹出如图4-6所示对话框，以便于选择需要的文件。

十一、cad转mapgis的步骤CAD转MAPGIS需要编辑四个文件，这四个文件存放在SLIB里面（符号对照表-----arc-map．Pnt、线型对照表----arc-ma p．Lin、颜色对照表---cad_map．Clr、层对照表--cad_map．tab）,将这四个表编辑好并放在系统库目录下，系统进行成批或单个文件转换时就会按招标文件的相应情况自动进行转换。

符号对照表-----arc-map．PntAUTOCAD （CAD中的块名）MAPGIS（子图编码）﹕线型对照表----arc-ma p．LinAUTOCAD （CAD中的线名）MAPGIS（相应线编码）﹕颜色对照表---cad_map．ClrMAPGIS（GIS的颜色号）AUTOCAD （CAD 中的颜色号）﹕层对照表-- cad_map．TabMAPGIS（GIS的图层号）AUTOCAD （CAD 中的图层号）﹕由于我们的系统只能在数字测图里进行指定相应编码，而编辑符号库要在输入编辑下进行，所以先将系统库指定为SUVSLIB然后打开输入编辑，按照CAD 中的块制作大致相同的子图，编辑好子图后记住相应的子图编号为下一步编对照表做准备，将所有块的相应子图编辑好后，进入数字测图，在工具菜单/地物编码表，打开后按INSERT键插入相应的空白记录，然后单击参数按钮，将你编辑的子图加进来，然后赋给该子图相应的编码、名称、图层及类型，这样就将CAD 中的块和MAPGIS中子图对照起来，然后进入输入编辑通过拷贝子图库将你编辑好的子图考到你出图用的系统库中，最后填写符号对照表-----arc-map．Pnt；线型对照表的编辑过程与此相同。

颜色对照表和层对照表的编辑比较简单，只是将CAD中的颜色和图层与MAPGIS中的颜色和图层进行对照起来就可以了。

将编辑好的四个对照表考到你出图用的系统库中，然后将系统库指向你出图用的系统库。

现在就可以进行转换了，首先将CAD数据通过另存的方式转成DXF 格式，在平台/图形处理/文件转换/输入/输入DXF 就可以转换了。
