数据在MAPGIS和AUTOCAD之间的相互转换及应用1946年世界上诞生了第一台计算机。

半个世纪以来，随着电子技术的飞速开展和互联网络的迅速普及，计算机以其运算速度快、计算精度高、具有记忆和逻辑判断能力、能进展自动控制等功能，在人们的工作和生活中扮演了越来越重要的角色，成为一个不可缺少的组成局部。

在城市规划与管理工作中，随着计算机技术的应用，规划工作者们正逐渐摆脱图板和直尺，向着封锁纸化办公方向迈进。

1995年市规划局领导高瞻远瞩，投资十多元购置高性能计算机、数字化仪、绘图仪等硬件设备和中国地质大字开发研制的MAPGIS 制图系统软件，并组织人员培训学习，开场了办公自动化的尝试。

经过三年的酝酿，1998年11月，随着市城市规划地理信息中心的成立，也吹响了市规划局办公自动化全面挺进的号角。

信息中心凭借自身先进的硬件设备、高素质人才，以及市规划局与中国地质大学联合研制的MAPGIS城市规划管理办公自动化系统等优势，担负起维护规划局办公自动化系统〔实现图形、图像、文字、表格等同步传输〕的重任。

要实现MAPGIS城市规划管理办公自动化，还须另外两个条件，即全市地形图的数字化和与城市道路网的叠加。

目前，我市数字化地形图已有50平方公里，全部采用MAPGIS 的数据格式管理，即WT 文件、WL文件、WP文件、WN文件和WB文件，其所代表的褓类型分别为点〔PNT〕、线〔LIN〕、区〔REG〕、网〔NET〕和表格记录。

MAPGIS系统以其对不规则线条和字符的处理和表达，以及强大的图库操作系统等功能成为在地形图管理上的首先。

但是，友数字化地形图为背景，利用MAPGIS的编辑功能进展规划设计与管理时，就显得有些力不从心。

城市规划设计与管理要求软件所具备的必务功能，包括如准确捕捉、延长、修剪、圆角和查询相关数据等，而MAPGIS编辑系统上作图的不易操作性。

而现在广为国外工程师和技术人员使用的绘图软件AutoCAD 〔Auto puter Aided Design〕，是美国AutoDESK公司于是1982年开场推出的一种通用的微机辅助绘图和设计软件包。

AutoCAD和MAPGIS间的数据转换AutoCAD和MAPGIS的数据转换就是将DXF格式转换成MPJ格式，而这两种数据之间没有直接的数据接口，需要一些特殊的途径和方法实现二者之间的数据转换。

本文在简单介绍这两种数据在存储方式上差别的基础上分析数据转换中应关注的图形数据与属性数据转换、数据接口、图层信息、颜色与线型这几个注意事项，并介绍一种数据转换方法。

标签：AutoCAD MAPGIS 数据转换图层数据库1概述AutoCAD是一种计算机绘图软件，是CAD技术的一种，具有直观的图形操作界面、强大的辅助绘图工具、完备的二维绘图功能、快捷的网络互动等，在服装设计、机械设计制造、建筑等行业得到广泛应用，是最为先进的的CAD软件。

MAPGIS是一种集遥感、测绘、人工智能、地质、图像等于一体的大型计算机智能软件系统，是一种空间信息系统，是现代企事业单位提高管理水平和决策科学性的重要工具。

AutoCAD具有非常强的图形信息采集和编辑功能，其数据库是有关图形数据的组合，用一组符号和有名对象字典来管理数据库，其数据库中只有图形信息。

但在MAPGIS中，既有图形信息，也有应用信息，实现这两种信息的一体化管理，用图形数据库实现图形信息的管理，用专业属性数据库实现专业应用数据的管理，两个数据库之间运用关键字实现连接，实现图形信息与应用信息的一体化管理。

在AutoCAD中，所有的实体都放在块表中，对应有图层、线型、文字等样式信息。

MAPGIS提出“工作区”的概念，在工作区中存放实体的空间数据、拓扑数据、图形数据、属性数据，每一个工作区对应这一个MAPGIS数据文件，分成点、线、区、表，分别存储不同的实体类型。

2数据转换中应注意的问题2.1图形数据与属性数据之间的转换AutoCAD与MAPGIS之间的共同特点就是都具有独立的空间坐标，能将目标与参考系统联系起来，描述图形数据的拓扑关系，处理非图形属性数据。

但是，前者多处理规则图形，其三维图形处理功能非常强，而属性库功能弱，多采用一般几何坐标系。

MapGIS投影转换
1、打开投影变换模块，打开需要投影变换的地图(图层)。

注：在输入编辑中打开工程1：1的坐标单位是米，而在投影转换中打开是毫米为单位，可能是由于MapGIS绘制图形的单位是毫米造成的，而此处打开不是以工程的形式打开造成的。

图0
图1
2、菜单“投影转换”->“工作区直接投影转换，弹出如下图3对话框，点击“选择文件”，出现图4，选择要转换的图层。

图2
图3
图4
3、点击图3对话框中的“当前投影”按钮，出现图5对话框，根据具体情况，同一设置选“否”，设置当前投影参数，同样设置“目的投影”参数，本例由1：1转换为1：2.5万的，由于打开文件时坐标单位由米自动读为毫米（MapGIS内部问题），因此设置目的投影时候，比例尺直接改为25即可（单位为米）（如图7），或者使用MapGIS一致的单位mm，则比例尺分母使用25000（如图8）。

最后点击开始转换按钮。

图5
图6
图7
图8
4、转换后的地图如图9。

单位是mm或者m，不过结果都是对的。

此处只介绍了从打开工作区进行的投影转换，还有成批文件转换，单文件转换等，比例尺的
设置是一样也是最重要的，其他都很简单。

太原科技２００９年第８期TAIYUANS CI-TECHMAPGIS 和AutoCAD文件格式及相互数据的转换张亚仙文章编号：1006－4877（2009）08－0075－03（山西省第三地质工程勘查院，山西晋中030600）摘要：详细介绍了MAPGIS 和AutoCAD 的数据特点、数据转换方法及转换过程中要注意的问题。

MAPGIS 是一款国产GIS 软件，已经从4.0，5.0，5.32，6.0，6.5发展到目前的7.0版本；AutoCAD （Auto Computer Aided Design ），是美国Autodesk 公司1982年推出的一种通用的微机辅助绘图和设计软件包。

关键词：MAPGIS ；AutoCAD ；数据转换中图分类号：P208文献标志码：A收稿日期：2009－06－14；修回日期：2009－07－20作者简介：张亚仙（1974-），女，山西清徐人。

1995年7月毕业于黄河水利学校，助理工程师。

MAPGIS 是中国地质大学（武汉）信息工程学院研制开发的地理信息系统基础软件[1]，具备完善的数据采集、处理、输出、建库、检索、分析等功能。

其中，数据采集手段包括了数字化、矢量化、GPS 输入、电子平板测图、开放式数据转换等；数据处理包括编辑、自动拓扑处理、投影、变换、误差校正、图框生成、图例符号整饰、图像镶嵌配准等功能。

AutoCAD 是由美国Autodesk 公司在20世纪80年代初为微机上应用CAD 技术而开发的绘图程序软件包[2]，市场占有率居世界第一。

经过不断地完善，它已具有图形绘制功能和数据交换能力，支持多种操作平台，具有通用性、易用性，适用于各类用户，其已经成为国际上广为流行的绘图工具，主要应用于测绘、航空、机械、电子、建筑等方面。

１ＭＡＰＧＩＳ和ＡｕｔｏＣＡＤ文件格式1.1MAPGIS 文件格式MAPGIS 把地图数据根据基本形状分为3类：点数据、线数据和区数据。

文件的基本类型也分为3类：点文件（*.WT ）、线文件（*.WL ）和区文件（*.WP ）。

Mapgis/CAD文件相互转换文件转换一：Mapgis操作1 文件转换1.1 Mapgis转CADA、打开Mapgis主菜单，点击图形处理（如图）B、点击文件转换，会看到文件转换程序如下：C、点击主菜单中的文件，分别将索要转换文件的“.WT”、“.WL”、“.WP”分别装入。

如装入“.WT”点文件，单击文件——单击装入点——在对话框中选取相应文件（一次只能装入一个文件）——单击打开，这样文件就装入好了。

D、单击输出，在下拉列表中选择输出方式（Gis数据方式输出Dxf、部分图形输出Dxf、全部图形输出Dxf）E、如选全部图形输出Dxf，单击全部图形输出Dxf，会先后弹出三个对话框、它们分别是线文件对话框、点文件对话框、区文件对话框，然后选取相应的文件点确定（选中的文件以蓝色表示）F、三种类型的文件选完之后会弹出如下对话框：选择好文件所在位置，填写好文件名称，点击确定后会弹出三个如下对话框：点击确定，到此Mapgis转CAD工作结束。

1.2 CAD转MapgisA、打开Mapgis主菜单，点击图形处理（如图）B、点击文件转换，会看到文件转换程序如下：C、在主菜单中点击输入——点击装入DXF，然后弹出如下对话框：找到所要转换的文件，点击确定，弹出如下对话框：选择不输出的图层（如果没有不输出的图层，就不用选择），点击OK,等待实体处理完毕。

D、在主菜单中点击文件a)点击存入点，选择好位置，键入文件名b)点击存入线，选择好位置，键入文件名c)点击存入区，选择好位置，键入文件名E、将所存好的文件加载到工程中：在Mpgis的工作台的空白处单击右键（如上图），单击添加项目，在对话框中选择相应文件（可以多选），点击打开，这样文件就加载好了。

到此文件转化结束。

文件转换二：MAPGIS文件转换为AutoCAD文件的具体操作下面具体谈谈数据在MAPGLS系统中数字化地形图一般由三部分组成，好一个图形由线文件（*WL）、点文件（*WT）和区文件（*WP）组成；而AutoCAD中样图文件一般由一个文件构成，即线、点和区等都由*DWG表示。

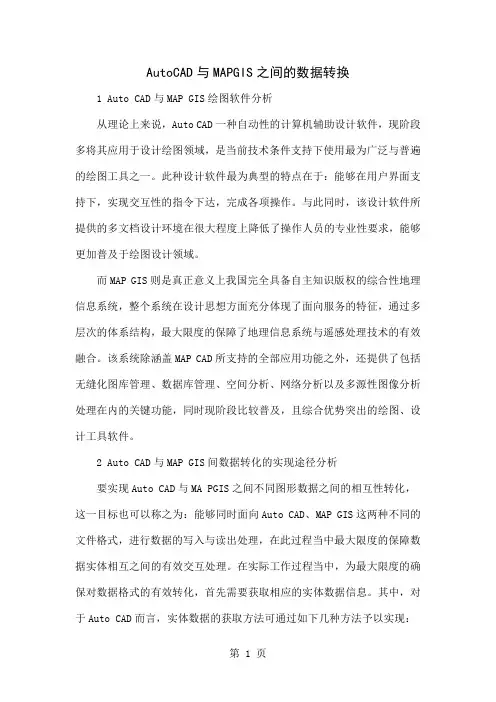

AutoCAD与MAPGIS之间的数据转换1 Auto CAD与MAP GIS绘图软件分析从理论上来说，Auto CAD一种自动性的计算机辅助设计软件，现阶段多将其应用于设计绘图领域，是当前技术条件支持下使用最为广泛与普遍的绘图工具之一。

此种设计软件最为典型的特点在于：能够在用户界面支持下，实现交互性的指令下达，完成各项操作。

与此同时，该设计软件所提供的多文档设计环境在很大程度上降低了操作人员的专业性要求，能够更加普及于绘图设计领域。

而MAP GIS则是真正意义上我国完全具备自主知识版权的综合性地理信息系统，整个系统在设计思想方面充分体现了面向服务的特征，通过多层次的体系结构，最大限度的保障了地理信息系统与遥感处理技术的有效融合。

该系统除涵盖MAP CAD所支持的全部应用功能之外，还提供了包括无缝化图库管理、数据库管理、空间分析、网络分析以及多源性图像分析处理在内的关键功能，同时现阶段比较普及，且综合优势突出的绘图、设计工具软件。

2 Auto CAD与MAP GIS间数据转化的实现途径分析要实现Auto CAD与MA PGIS之间不同图形数据之间的相互性转化，这一目标也可以称之为：能够同时面向Auto CAD、MAP GIS这两种不同的文件格式，进行数据的写入与读出处理，在此过程当中最大限度的保障数据实体相互之间的有效交互处理。

在实际工作过程当中，为最大限度的确保对数据格式的有效转化，首先需要获取相应的实体数据信息。

其中，对于Auto CAD而言，实体数据的获取方法可通过如下几种方法予以实现：①.可将*.dwg格式文件转化成为*.dxf格式文件，并在*.dxf格式文件中实现对数据信息的提取；②.通过对相关技术的应用（主要指Auto CAD自身所支持的VBA技术或者是C++语言支持下的ARX技术）；而对于MAP GIS 而言，在当前技术条件支持下，其所配备的二次开发库能够充分实现对数据的读写操作，在此过程中获取相应的实体数据。

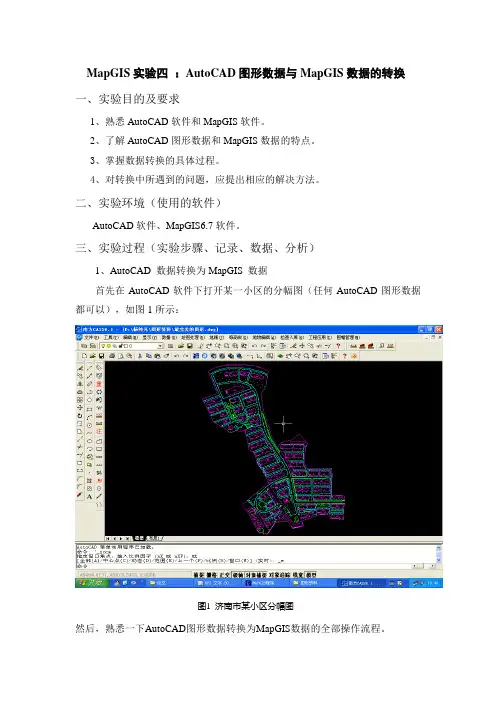

MapGIS实验四：AutoCAD图形数据与MapGIS数据的转换一、实验目的及要求1、熟悉AutoCAD软件和MapGIS软件。

2、了解AutoCAD图形数据和MapGIS数据的特点。

3、掌握数据转换的具体过程。

4、对转换中所遇到的问题，应提出相应的解决方法。

二、实验环境（使用的软件）AutoCAD软件、MapGIS6.7软件。

三、实验过程（实验步骤、记录、数据、分析）1、AutoCAD 数据转换为MapGIS 数据首先在AutoCAD软件下打开某一小区的分幅图（任何AutoCAD图形数据都可以），如图1所示：图1 济南市某小区分幅图然后，熟悉一下AutoCAD图形数据转换为MapGIS数据的全部操作流程。

第一步：DWG格式转为DXF格式将AutoCAD的DWG格式数据转换为AutoCAD的数据交换格式DXF。

具体操作方法是打开“文件”菜单下的子菜单“图形改名存盘”，会弹出一个对话框。

然后，在“文件类型”中选择“*.dxf”选项即可，如图2所示：图2“图形改名存盘”对话框第二步：编辑数据转换用的对照表文件(1) 对照表文件说明。

在\MapGIS6.7安装目录\SLIB\文件夹中,包含几个文本文件，其中arc _ map.pnt、arc _ map.lin、cad _map.clr、cad_ map.tab等4个文本文件分别是AutoCAD 数据转为MapGIS的对照表文件。

其中: “arc_ map.pnt”为AutoCAD 的块名(符号) 与MapGIS的编码对照表; “arc_ map.lin”为AutoCAD的形名(线型)与MapGIS的编码对照表; “cad _map.tab”为MapGIS的图层号与AutoCAD 的图层名对照表; “cad_ map.clr”为MapGIS的颜色号与AutoCAD的颜色号对照表。

(2) 对照表文件编辑。

直接用Windows写字板或记事本方式打开,需要注意的是，对照表中MapGIS 的编码是在“数字测图”系统中查到的，并且要区分对照表的大小写。

要用的软件MapGis6.7、Section4.3.2（2012）、CAD2010：
在MapGis中新建工程，然后在工程文件处点右键，再点击“添加项目”分别添加对应的点、线、区文件如下图：
添加完点、线、区文件后，再在工程文件处点右键，左击“保存工程”工程名称为:NONAME1.MPJ，如下图：
保存工程后,不关闭MapGis，直接打开Section，在Section左侧找到刚才保存的工程文件夹，并打开工程NONAME1.MPJ 如下图：
在Section左侧双击工程名称就可打开，打开后如下图：
在Section左侧，将对应的点、线、区文件全打上对号，并全选，使其变为蓝色，然后左击菜单栏的“1辅助工具”，找到MapGis->DXF,然后左击，工程文件就转换为DXF，并自动保存到你设定的工作目录文件夹下了，如下图：
在你的工作目录文件夹里找到对应的NONAME1.dxf文件（下面是我设定的工作目录）用CAD2010打开，就可以了（可以直接移到桌面然后打开）
用CAD2010打开时，文件类型选为“.DXF”
打开后如下图（打开后如果没有文件，在上一步打开时将“选择初始视图选中”再打开）：
然后另存为：“.dwg”格式的文件，也就是cad文件，就可以编辑了，如下图（如果另存时没有文件，或另存打开后是空图，另存时将“立即更新图纸并查看缩略图”选中）：。

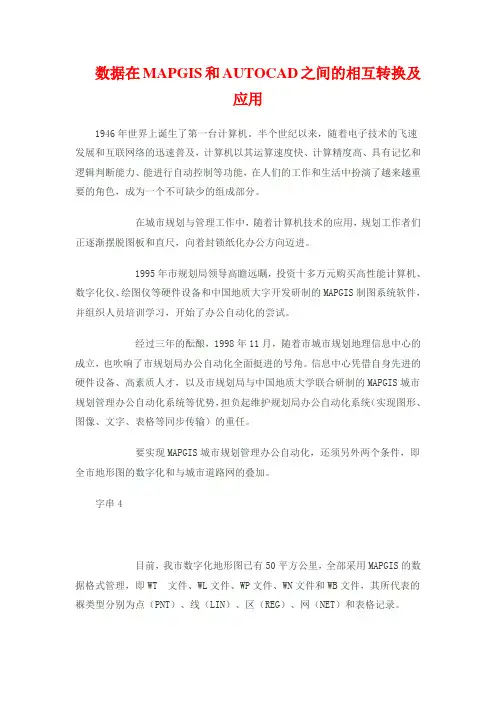

数据在MAPGIS和AUTOCAD之间的相互转换及应用1946年世界上诞生了第一台计算机。

半个世纪以来，随着电子技术的飞速发展和互联网络的迅速普及，计算机以其运算速度快、计算精度高、具有记忆和逻辑判断能力、能进行自动控制等功能，在人们的工作和生活中扮演了越来越重要的角色，成为一个不可缺少的组成部分。

在城市规划与管理工作中，随着计算机技术的应用，规划工作者们正逐渐摆脱图板和直尺，向着封锁纸化办公方向迈进。

1995年市规划局领导高瞻远瞩，投资十多万元购买高性能计算机、数字化仪、绘图仪等硬件设备和中国地质大字开发研制的MAPGIS制图系统软件，并组织人员培训学习，开始了办公自动化的尝试。

经过三年的酝酿，1998年11月，随着市城市规划地理信息中心的成立，也吹响了市规划局办公自动化全面挺进的号角。

信息中心凭借自身先进的硬件设备、高素质人才，以及市规划局与中国地质大学联合研制的MAPGIS城市规划管理办公自动化系统等优势，担负起维护规划局办公自动化系统（实现图形、图像、文字、表格等同步传输）的重任。

要实现MAPGIS城市规划管理办公自动化，还须另外两个条件，即全市地形图的数字化和与城市道路网的叠加。

字串4目前，我市数字化地形图已有50平方公里，全部采用MAPGIS的数据格式管理，即WT 文件、WL文件、WP文件、WN文件和WB文件，其所代表的褓类型分别为点（PNT）、线（LIN）、区（REG）、网（NET）和表格记录。

MAPGIS系统以其对不规则线条和字符的处理和表达，以及强大的图库操作系统等功能成为在地形图管理上的首先。

但是，友数字化地形图为背景，利用MAPGIS的编辑功能进行规划设计与管理时，就显得有些力不从心。

城市规划设计与管理要求软件所具备的必务功能，包括如精确捕捉、延长、修剪、圆角和查询相关数据等，而MAPGIS编辑系统上作图的不易操作性。

而现在广为国内外工程师和技术人员使用的绘图软件AutoCAD （Auto Computer Aided Design），是美国AutoDESK公司于是1982年开始推出的一种通用的微机辅助绘图和设计软件包。

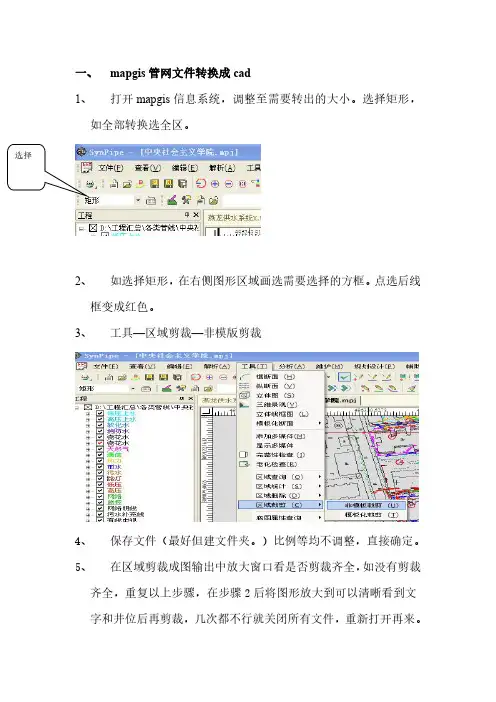

一、mapgis 管网文件转换成cad1、打开mapgis 信息系统，调整至需要转出的大小。

选择矩形，如全部转换选全区。

2、如选择矩形，在右侧图形区域画选需要选择的方框。

点选后线框变成红色。

3、工具—区域剪裁—非模版剪裁4、保存文件（最好但建文件夹。

）比例等均不调整，直接确定。

5、在区域剪裁成图输出中放大窗口看是否剪裁齐全，如没有剪裁齐全，重复以上步骤，在步骤2后将图形放大到可以清晰看到文字和井位后再剪裁，几次都不行就关闭所有文件，重新打开再来。

选择6、打开mapgis主菜单---图形处理---文件转换7、选择文件--装入点（装入刚剪裁的点文件“*.wt”）---装入线（刚剪裁的线文件”*.wl”）最好一次装入同一种管线的点（两种）和线文件8、复位窗口，看看是否所要输出的线和点都在，9、输出---部分图形方式输出dxf，一路确定。

存储为“*.dxf”如有两个管点文件的时候，需选择一个管点和一个管线输入，在选择另外一个管点输出。

10、所有管点、管段都输出成若干dxf后，在cad中调整颜色及图层。

二、Cad转换成mapgis文件1、将cad另存为*.dxf文件…2、打开mapgis主菜单---图形处理---文件转换3、输入，装入dxf，选择不转出的图层，（如不选择，则全部转入）4、文件，换名存点。

换名存线，，即将cad转换成mapgis格式的点、线文件。

5、注意第三步骤中，如全部转出，在mapgis中都将成为同一层文件，如选择逐个图层转出（每次只留一个图层，其他都选择不转出），在mapgis中也是和cad益阳的若干图层（点、线文件）。

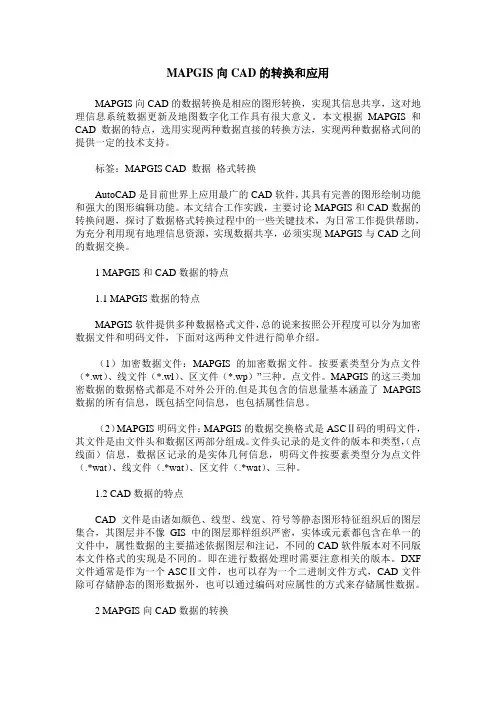

MAPGIS向CAD的转换和应用MAPGIS向CAD的数据转换是相应的图形转换，实现其信息共享，这对地理信息系统数据更新及地图数字化工作具有很大意义。

本文根据MAPGIS和CAD数据的特点，选用实现两种数据直接的转换方法，实现两种数据格式间的提供一定的技术支持。

标签：MAPGIS CAD 数据格式转换AutoCAD是目前世界上应用最广的CAD软件，其具有完善的图形绘制功能和强大的图形编辑功能。

本文结合工作实践，主要讨论MAPGIS和CAD数据的转换问题，探讨了数据格式转换过程中的一些关键技术，为日常工作提供帮助，为充分利用现有地理信息资源，实现数据共享，必须实现MAPGIS与CAD之间的数据交换。

1 MAPGIS和CAD数据的特点1.1 MAPGIS数据的特点MAPGIS软件提供多种数据格式文件，总的说来按照公开程度可以分为加密数据文件和明码文件，下面对这两种文件进行简单介绍。

（1）加密数据文件：MAPGIS的加密数据文件。

按要素类型分为点文件（*.wt）、线文件（*.wl）、区文件（*.wp）”三种。

点文件。

MAPGIS的这三类加密数据的数据格式都是不对外公开的.但是其包含的信息量基本涵盖了MAPGIS 数据的所有信息，既包括空间信息，也包括属性信息。

（2）MAPGIS明码文件：MAPGIS的数据交换格式是ASCⅡ码的明码文件，其文件是由文件头和数据区两部分组成。

文件头记录的是文件的版本和类型，（点线面）信息，数据区记录的是实体几何信息，明码文件按要素类型分为点文件（.*wat）、线文件（.*wat）、区文件（.*wat）、三种。

1.2 CAD数据的特点CAD文件是由诸如颜色、线型、线宽、符号等静态图形特征组织后的图层集合，其图层并不像GIS中的图层那样组织严密，实体或元素都包含在单一的文件中，属性数据的主要描述依据图层和注记，不同的CAD软件版本对不同版本文件格式的实现是不同的。

即在进行数据处理时需要注意相关的版本。
