人教版高中物理必修一用打点计时器测速度

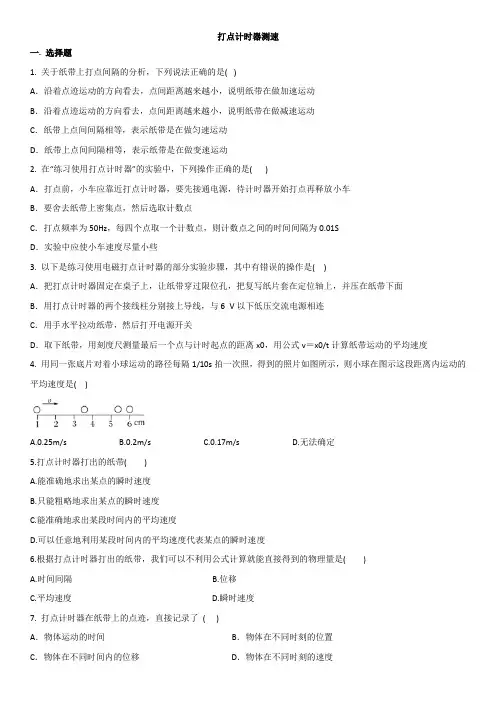

打点计时器测速一. 选择题1. 关于纸带上打点间隔的分析，下列说法正确的是( )A．沿着点迹运动的方向看去，点间距离越来越小，说明纸带在做加速运动B．沿着点迹运动的方向看去，点间距离越来越小，说明纸带在做减速运动C．纸带上点间间隔相等，表示纸带是在做匀速运动D．纸带上点间间隔相等，表示纸带是在做变速运动2. 在“练习使用打点计时器”的实验中，下列操作正确的是( )A．打点前，小车应靠近打点计时器，要先接通电源，待计时器开始打点再释放小车B．要舍去纸带上密集点，然后选取计数点C．打点频率为50Hz，每四个点取一个计数点，则计数点之间的时间间隔为0.01SD．实验中应使小车速度尽量小些3. 以下是练习使用电磁打点计时器的部分实验步骤，其中有错误的操作是( )A．把打点计时器固定在桌子上，让纸带穿过限位孔，把复写纸片套在定位轴上，并压在纸带下面B．用打点计时器的两个接线柱分别接上导线，与6 V以下低压交流电源相连C．用手水平拉动纸带，然后打开电源开关D．取下纸带，用刻度尺测量最后一个点与计时起点的距离x0，用公式v＝x0/t计算纸带运动的平均速度4. 用同一张底片对着小球运动的路径每隔1/10s拍一次照，得到的照片如图所示，则小球在图示这段距离内运动的平均速度是( )A.0.25m/sB.0.2m/sC.0.17m/sD.无法确定5.打点计时器打出的纸带()A.能准确地求出某点的瞬时速度B.只能粗略地求出某点的瞬时速度C.能准确地求出某段时间内的平均速度D.可以任意地利用某段时间内的平均速度代表某点的瞬时速度6.根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是()A.时间间隔B.位移C.平均速度D.瞬时速度7. 打点计时器在纸带上的点迹，直接记录了( )A．物体运动的时间B．物体在不同时刻的位置8.对电磁打点计时器和电火花计时器的有关说法中，正确的是( )A．电磁打点计时器和电火花计时器都使用交流电B．两种打点计时器的打点频率与交流电源的频率一样C．电火花计时器在纸带上打点是靠振针和复写纸D．电磁打点计时器在纸带上打点是靠放电针和墨粉纸盘9.电磁打点计时器使用的电源是()A.交流220 VB.直流220 VC.交流10 V以下D.直流10 V以下10.电火花计时器所用的电源是50 Hz的交流电，其相邻点间的时间间隔是T，若纸带上共打出N个点，纸带上记录的时间为t，则下列各式正确的是()A.T=0.1 s，t=NTB.T=0.05 s，t=(N-1)TC.T=0.02 s，t=(N-1)TD.T=0.02 s，t=NT11.用打点计时器时应注意()A.无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面B.使用打点计时器时应先接电源，再拉动纸带C.使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行D.使用电磁打点计时器和电火花打点计时器都应将计时器先固定在桌子上二. 非选择题12. 用气垫导轨和数字计时器能更精确地测量物体的瞬时速度。

(10“快”或“慢”)，小车在0与1两点间的平均速度为慢0.3 m/s(20分钟，30分)知识点一电磁打点计时器和电火花计时器．下列关于打点计时器的说法中正确的是()．电磁打点计时器是利用振针上下振动，通过复写纸在纸带上留下一行小点．电火花打点计时器是利用火花放电的原理来工作的知识点二知识点三下图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是哪一条由图可知四条纸带所取点迹的总长相差不多，其中纸带所用时间最短，故其平均速度最大．某同学得到一条打点清晰的纸带，如图所示，要求测出点在内的一段间隔中的平均速度来粗略地代表D点的瞬时速度，已知交流，下列几种方法中最准确的是()0.12 s0.06 s0.04 s点的瞬时速度，最准确的应是用包含该点且与该点相邻的两点之间的平计算结果保留两位有效数字)．点间的中间时刻，求出0、2点间的平均速度即可认为是点的瞬时速度也可求出.0和6两个点的瞬时速度不便求出，需要注＝0.1 s ．根据v －＝x t得： x知识点四离如图所示，每两个相邻的测量点之间的时间间隔均为0.10 s.试根据纸带上各个计数点间的距离，计算出打下B 、C 、D 、E 、F 时速度，并将各个速度值填入下表(要求保留3位有效数字).v B v C v D v E v F 时速度随时间变化的关系图线．v Bv C v D v 0.400 0.479 0.560 0.640知将计算出的各点速度描在坐标纸上，并将各点用平滑的线连接起来，如下图所示．课后作业时间：45分钟满分：80分________姓名________分数．关于打点计时器的使用说法正确的是()在图中A、B两点之间，两条纸带(甲、乙)运动的时间之比是．无法比较假设打点计时器使用的是频率为50 Hz的交流电源，纸带上每打出两个相邻点8．打点计时器使用交流电源的频率为50 Hz ，在“探究小车速度随时间变化的规律”的实验中，若交流电的频率变小了而未被发现，则测得小车的速度值与真实值比较将( )A ．偏大B ．偏小C ．无影响D ．无法判断【答案】A【解析】打点计时器打点的频率是由电源的频率决定的，且打点的频率等于电源的频率．当交流电的频率为50 Hz 时，打点计时器每隔0.02 s 打一个点；当交流电频率低于50 Hz时，打点计时器打点的时间间隔将大于0.02 s ，计算速度时如果仍按0.02 s ，由v ＝Δx Δt可知，将导致测量出的速度值大于其真实值．9.用如图所示的计时装置可以近似测出气垫导轨上滑块的瞬时速度．已知固定在滑块上的遮光条的宽度为4.0 mm ，遮光条经过光电门的遮光时间为0.040 s ．则滑块经过光电门位置时的速度大小为( )A ．0.10 m/sB ．100 m/sC ．4.0 m/sD ．0.40 m/s【答案】A【解析】遮光条经过光电门的遮光时间很短，所以可以把遮光条经过光电门的平均速度当作滑块经过光电门位置时的瞬时速度，即v ＝d /t ＝0.004 m/0.040 s ＝0.10 m/s.10．一打点计时器在纸带上依次打出A 、B 、C 、D 、E 、F 等一系列的点，测得AB ＝11.0 mm ，AC ＝26.5 mm ，AD ＝40.0 mm ，AE ＝48.1 mm ，AF ＝62.5 mm.根据测量数据，下列关于物体在AF 段运动速度的判断正确的是( )A ．速度不变B ．速度越来越大C ．速度越来越小D ．速度先变大再变小后变大【答案】D【解析】AB ＝11.0 mm ，BC ＝AC －AB ＝15.5 mm ，CD ＝AD －AC ＝13.5 mm ，DE ＝AE －AD ＝8.1 mm ，EF ＝AF －AE ＝14.4 mm ，物体在AF 段运动速度先变大再变小后变大，选项D 正确．二、非选择题11．用接在50 Hz 交流电源上的打点计时器，测定小车速度，某次实验中得到一条纸带，如图所示．从比较清晰的点起，每五个计时点记为一个计数点，分别标为0、1、2、3、4、…，测得0与1两点间的距离为x 1＝30.0 mm,3与4两点间的距离为x 2＝48.0 mm ，则小车在0与1两点间的平均速度为________m/s ，在3与4两点间的平均速度为________m/s.【答案】0.3 0.48【解析】每五个计时点记为一个计数点，说明相邻两计数点间的时间间隔t ＝5T ＝0.1 s ，根据平均速度的公式v －＝x t 得，小车在0与1两点间的平均速度为v －1＝x 1t＝0.3 m/s ，在3与4两点间的平均速度为v －2＝x 2t＝0.48 m/s. 12．某学生在用电磁打点计时器做测定小车速度的实验时，其开始时的装配图如图所示，其中有错误与不妥之处，请把它找出来．电磁打点计时器必须接交流电源，而图上所接为直流电源，时，小车离定滑轮端太近，向前运动的余地太小，致使纸带上留下的计时点过少，来不便，产生较大误差，即小车离滑轮端太近不妥．．某同学在一次实验中，用打点计时器(频率为50 Hz，即每被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、个点未画出．其中x1＝7.05 cm、x2＝7.67 cm、x各相邻计数点间的时间间隔T＝________s.点小车运动的平均速度为________m/s，在保留两位有效数字)0.98由交流电的频率为50 Hz，知相邻两点的时间间隔为一个计数点，则各相邻计数点间的时间间隔Δt＝5T＝0.1 s.ΔxΔt得：8.91＋9.53＋10.15cm/s2.38 cm，x4＝2.88 cm，x5＝3.39 cm，x6＝3.87 cm.那么：在计时器打出点4时，求小车的速度．在平面直角坐标系中作出速度－时间图象，并分析小车的速度如何变化．(1)31.35 cm/s(2)见解析由图象可知小车速度均匀增加．。

一、单选题人教版必修一物理第一章第四节实验：用打点计时器测速度习题1. 图是做匀变速直线运动的物体从打点计时器打出的纸带纸带上面每打一点的时间间隔是，且每两个记数点间还有四个计时点已知，，，，，则第三个记数点的速度等于A ．B ．C ．D ．2. 如图是利用打点计时器记录物体做匀加速直线运动所得到的纸带，纸带上依次打下了0、1、2、3、4、5六个点，相邻两点间的距离如图所示，时间间隔均为T ，则两计数点1、4之间物体的平均速度大小是B ．D ．D ．振针与复写纸之间的距离C ．永久磁铁的磁性强弱B ．交流电源的频率A ．直流电压的高低打点计时器打点的周期取决于（）3.C ．A ．二、多选题三、实验题4. 电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不经计算，通过测量可以从纸带上直接得到的物理量是（ ）A ．时间间隔B ．位移C ．平均速度D ．瞬时速度5. 下列实验过程中正确使用打点计时器的步骤顺序是（ ）①启动电源，用手水平地拉动纸带，纸带上就打出一行小点②关掉电源③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n 个点，这些点划分出的间隔数是（n -1），由此计算出纸带从第1个点到第n 个点的运动时间④把纸带装好⑤了解打点计时器的结构，然后把它固定在桌子上⑥用刻度尺测量出从第1个点到第n 个点的距离．A ．⑤④①②③⑥B ．⑤④①③⑥②C ．⑤④①⑥③②D ．⑤④①②⑥③6. 如图为同一个打点计时器打出的四条纸带,则( )A ．甲纸带加速度最大B ．乙纸带加速度最大C ．丁纸带平均速度最小D ．丙纸带平均速度最大7. 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是_______A．使纸带做匀速运动B．使纸带做匀加速运动C．使打点时间间隔相等D．使打点时间间隔为0.02s8. 下图为接在周期为T=0.02s低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出．由图数据可求得：（1）该物体的加速度为 m/s2.（2）第3个记数点与第2个记数点的距离约为 cm.（3）打第3个点时该物体的速度约为 m/s．9. 实验课上同学们利用打点计时器等器材，研究小车做匀变速直线运动的规律．其中一个小组的同学从所打的几条纸带中选取了一条点迹清晰的纸带，如图所示．图中O、A、B、C、D是按打点先后顺序依次选取的计数点，在纸带上选定的相邻两个记数点之间还有四个打出点没有画出．（1）打点计时器使用的交流电频率为50Hz，则相邻两个计数点间的时间间隔为___s；10. 电火花打点计时器使用的是______电源填“直流”或“交流”，若电源的频率是50Hz ，则每隔______秒打一个点，打出的相邻两点间的时间间隔是______填“相同的”或“不同的”11. 某次用电火花计时器做实验获得的纸带如图所示，则B 点在刻度尺上的读数为________cm ，B 运动到E 的时间为________s ，BD 间的平均速度为_________m/s ．12. 如图是某次实验中得到的一条纸带，其中0到6是七个计数点，相邻计数点间还有4个点未画出，打点计时器的工作频率是50Hz ，各点间距如图，则打计数点2时小车的速度为______；小车的加速度为______计算结果均保留3位有效数字13. 电磁打点计时器和电火花打点计时器都是使用______填“直流”或“交流”电源的计时仪器，使用打点计时器时要先______填“接通电源”或“让纸带开始运动”再______填“接通电源”或“让纸带开始运动”若已知电源频率为50Hz ，则打点计时器在纸带上打相邻两点的时间间隔为______保留两位有效数字）（2）由图中的数据可知，打点计时器打下C 点时小车运动的速度大小是________m/s ，小车运动的加速度大小是________m/s 2．（计算结果均14. 某同学使用打点计时器测量当地的重力加速度。

教师引导当物体沿直线运动时，其位移在不断变化，要研究物体的运动，我们首先要准确记录物体运动的信息.直接测量物体运动的速度在技术上是比拟复杂的，我们在测量时可以尝试通过测量物体运动的时间和位移，再经过计算或作图来判断物体的运动情况.在实验中，我们可以使用秒表和尺子，直接测量物体运动的时间和位移，但当物体运动速度太快时，采用这种方法的测量误差较大.打点计时器就是一种记录物体运动位移和时间信息的仪器，我们可以通过测量位移和时间来计算物体运动的速度以及速度的变化快慢.了解仪器对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读其使用说明书，明确电磁打点计时器和电火花计时器的构造、各局部的名称、工作原理及使用方法.学生分组实验探究，再实验验证。

培养学生探究问题的能力、创新能力、观察动手实验的能力、交流和合作的意识。

突出研究物理问题的思想方法。

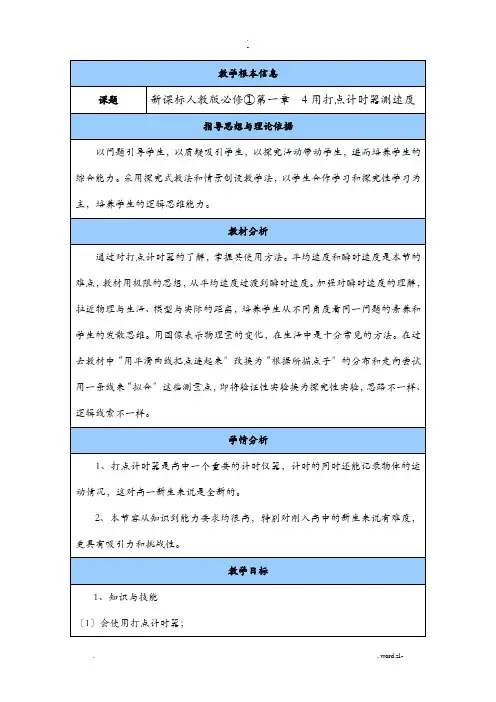

使用计时器1.电磁打点计时器中怎样安放复写纸和纸带的位置？2.振针打的点不清晰或打不出点可能是哪些原因？怎样调整？3.开启电源打点完毕后要及时关闭电源,这样做有什么好处？根据学生的实际操作，让学生体会操作过程的乐趣.指导学生解决实验过程中遇到的问题.(高中物理必修一)实验一：?用打点计时器测速度?一、教材分析打点计时器是高中一个重要的计时仪器，计时的同时还能记录物体的运动情况，这对高一新生来说是全新的。

通过对打点计时器的了解，掌握其使用方法。

平均速度和瞬时速度是本节的难点，教材用极限的思想，从平均速度过渡到瞬时速度。

加强对瞬时速度的理解，拉近物理与生活、模型与实际的距离，培养学生从不同角度看同一问题的素养和学生的发散思维。

用图像表示物理量的变化，在生活中是十分常见的方法，本书在这方面加强了很多。

在过去教材中“用平滑曲线把点连起来〞改换为“根据所描点子〞的分布和走向尝试用条曲线来“拟合〞这些测量点，即将验证性实验换为探究性实验，思路不一样、逻辑线索不一样。

此外，让学生体会图象在反映两物理量关系时的优越性。

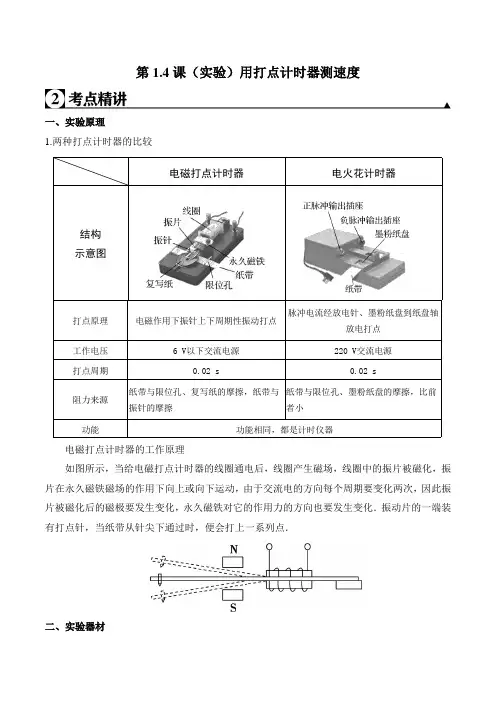

第1.4课（实验）用打点计时器测速度一、实验原理1.两种打点计时器的比较电磁打点计时器电火花计时器结构示意图打点原理电磁作用下振针上下周期性振动打点脉冲电流经放电针、墨粉纸盘到纸盘轴放电打点工作电压6 V 以下交流电源220 V 交流电源打点周期0.02 s 0.02 s阻力来源纸带与限位孔、复写纸的摩擦，纸带与振针的摩擦纸带与限位孔、墨粉纸盘的摩擦，比前者小功能功能相同，都是计时仪器电磁打点计时器的工作原理如图所示，当给电磁打点计时器的线圈通电后，线圈产生磁场，线圈中的振片被磁化，振片在永久磁铁磁场的作用下向上或向下运动，由于交流电的方向每个周期要变化两次，因此振片被磁化后的磁极要发生变化，永久磁铁对它的作用力的方向也要发生变化．振动片的一端装有打点针，当纸带从针尖下通过时，便会打上一系列点．二、实验器材电磁打点计时器(或电火花计时器)、学生电源(电火花计时器使用220 V 交流电源)、刻度尺、纸带、复写纸、导线、坐标纸等。

打点计时器的作用1. 测时间（直接测出，电源频率 50 Hz ，每隔 0.02 s 秒打一个点）。

2. 测位移（直接测出）。

3. 测纸带的速度（间接测出），研究物体的运动。

4.分析纸带 → 研究物体运动 用打点计时器测量瞬时速度 （1）测平均速度：x t∆=∆v 方法：先取计数点0，1，2，3，4……用刻度尺量出计数点间的距离（位移）Δx ，计入表格，同时记下对应的时间Δt ，然后根据公式算出平均速度。

（2）测瞬时速度：当Δt 无限小的时候，两点间的平均速度近似等于两点间某点的瞬时速度，故——用两点间的平均速度代替两点间某点的瞬时速度。

三、实验过程 1.实验步骤(1)把电磁打点计时器固定在桌子上，纸带穿过限位孔，把复写纸套在定位轴上，并且压在纸带上面。

(2)把电磁打点计时器的两个接线柱接到6 V 的低压交流电源上。

(3)接通电源开关，用手水平拉动纸带，使它在水平方向上运动，纸带上就打下一系列点。

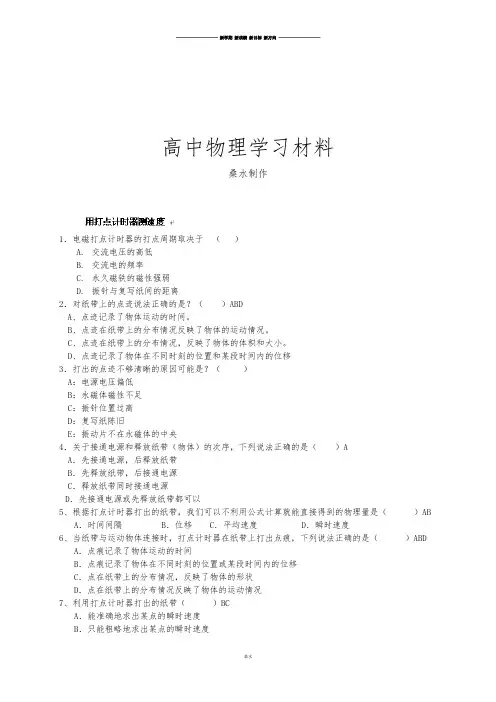

高中物理学习材料桑水制作1．电磁打点计时器的打点周期取决于（）A.交流电压的高低B.交流电的频率C.永久磁铁的磁性强弱D.振针与复写纸间的距离2．对纸带上的点迹说法正确的是？（）ABDA、点迹记录了物体运动的时间。

B、点迹在纸带上的分布情况反映了物体的运动情况。

C、点迹在纸带上的分布情况，反映了物体的体积和大小。

D、点迹记录了物体在不同时刻的位置和某段时间内的位移3．打出的点迹不够清晰的原因可能是？（）A：电源电压偏低B：永磁体磁性不足C：振针位置过高D：复写纸陈旧E：振动片不在永磁体的中央4．关于接通电源和释放纸带（物体）的次序，下列说法正确的是（）A A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带同时接通电源D．先接通电源或先释放纸带都可以5、根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到的物理量是（）ABA．时间间隔 B．位移 C．平均速度 D．瞬时速度6、当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法正确的是（）ABDA．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置或某段时间内的位移C．点在纸带上的分布情况，反映了物体的形状D．点在纸带上的分布情况反映了物体的运动情况7、利用打点计时器打出的纸带（）BCA．能准确地求出某点的瞬时速度B．只能粗略地求出某点的瞬时速度C．能准确地求出某段时间内的平均速度D．可以任意地利用某段时间内的平均速度代表某点的瞬时速度9、手拖动纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点的第1点到第6个点的距离为18cm，则（）CA．手运动的平均速度为0．03m/s B．手运动的平均速度为1．5m/sC．手运动的平均速度为1．8m/s D．手运动的平均速度为180m/s11、用毫米刻度尺测量物体的长度，下列哪些读数符合有效数字要求（）BCA．1.502 m B．1.6214 mC．12.40 cm D．4.30 mm12.某次实验中使用的电源频率是50Hz,打点计时器在纸带上共打上20个点,则打这20个点所用的时间是 s.取第1点为测量点A,第4点为测量点B,第7为测量点C,依次类推,那么相邻的2个测量点之间的时间间隔是 s. 0.38 0.0613．使用电磁打点计时器时，纸带应穿过，复写纸片应套在上，并要放在纸带的面，打点时应接通电源，释放纸带。
