基于LabVIEW的电能质量监测系统

基于Labview 的电能质量监测系统设计以虚拟仪器技术为基础来进行监视电能质量的研究，在应用Labview 软件进行解析的前提下，设计出强大的信号处理和数据分析能力的虚拟仪器检测装置，能够满足实时捕获电能质量的多种指标数据的功能，实时参数可以通过各模块准确显示。

标签：Labview；电能质量；监测0 前言Labview 故名思意，是以图形为基础的一种编译开发语言，以框图的样式展现在我们面前，目前在开发测量和控制系统方面被经常使用。

Labview 的开发环境具有研发人员和工程人员在工作中所需要的各种工具。

1 系统总体设计电能质量的监测将在Labview 中进行，首先，三相信号通过信号调理电路后把数据转换成适于数据采集板（DAQ）的电压信号（一般是±5V～±10V），DAQ 板将模拟信号装换能软件能识别的数字信号，之后模拟信号被传输进入Labview 软件，再进一步分析，完成测量任务。

本系统的特色之一就是结合了电力系统分析、虚拟仪器技术以及模拟电子技术，选用了适合的传感器，使得测量更加准确。

并利用模拟电子技术的知识，设计出合适信号调理电路。

该系统不但可以在电力系统正常运行时监测电能质量，还可以在电力系统暂态波动时，对电压的急剧变化进行监视和记录，在实际使用中有着优秀的表现。

该系统逻辑性，数据解析能力和控制力较强，因为使用了高级语言编译软件，所以高稳定性和高挪用性也是该系统的特点。

以MPU 和MCU 为核心的常规电能质量检测仪器，功能比较单一，解析处理数据和信号的能力不够优秀，比较适宜于电能质量的定时巡检和专项检测，在电能质量检测方面不具有主动性，并且没有全面展示电能质量问题的能力。

现如今，测控技术的发展方向和大体趋势是以虚拟仪器为代表，所以推行和探究以虚拟仪器技术为基础的电能质量监测装置和系统是电能质量监测领域当前发展的方向，也是一种新方法、新技术。

2 Labview 开发平台设计Labview 开发平台主要由功率测量模块、谐波分析模块、不平衡度和相角模块、基础参数模块等4部分组成。

石家庄铁道大学毕业设计基于LabVIEW的电能质量监测系统软件设计Software Design of Power Quality Monitoring System Based on LabVIEW2013届电气与电子工程学院专业电气工程及其自动化学号学生姓名指导教师完成日期2013年6月10日毕业设计开题报告摘要随着新型电力负荷迅速发展对电能质量提出了更高的要求，以及电力网逐步实行商业化运营，电力用户的需求成为供电企业优先考虑的问题,电网电能质量问题引起了供电企业和用户的高度重视。

研究电能质量的监测方法，找出引起电能质量降低的原因具有重要的理论和工程价值.近年来，计算机技术、通信技术以及测试测量技术的不断发展推动了虚拟仪器技术的不断发展。

NI公司的LabVIEW软件具有丰富的软件功能、简单的硬件结构、高度的智能化等特点，是当今最完善、影响力最大的一种图形化编程语言,在测量领域中处于领先地位。

本设计说明书给出并设计了基于LabVIEW平台的电能质量监测系统。

本设计说明书首先阐述了电力系统中常用的电能质量监测技术的现状，以及本设计研究的主要内容及意义。

然后，对国家电能质量的标准进行了介绍，总结各项电能指标的计算方法，作为系统设计的依据.并针对LabVIEW软件中的一些概念和使用到的VI进行了介绍。

随之，根据国家电能质量标准，设计电能质量的监测系统，使用LabVIEW2012实现电压谐波分析、电压偏差、频率的偏差的分析计算和显示，并把监测结果上传至数据库。

最后，就该系统在实际运行中存在的不足做出总结，对系统的改进提出建议，指出论文的进一步研究工作展望与设想.关键词：LabVIEW 电能质量电能质量监测系统AbstractWith new power load which puts forward higher requirements rapidly developing and power network gradually carrying out commercial operation, power consumers’ demand becomes the prior consideration of the power supply enterprise。

基于LabVIEW的电能质量监测系统设计杨猛1 程林21. 身份证号码：1102241987****3214 陕西 西安 710000；2. 身份证号码：2101811987****2416 陕西 西安 710000 摘 要 为实现电能质量指标参数的精确、高效、快捷监测分析，以进一步改善电能质量，本文在给出电能质量监测指标计算分析方法的基础上，结合虚拟仪器技术，进行监测系统的硬件设计，并在LabVIEW平台下，给出数据采集以及三相电压、频率、三相不平衡度、电力谐波等电能质量指标监测的软件实现。

仿真测试结果表明，本文所设计的电能质量监测系统能够实现电能质量指标的实时监测，满足国标测量精度要求，且具备长时间运行的稳定性。

关键词 电能质量；LabVIEW；监测指标；实时监测Design of Power Quality Monitoring System Based on LabVIEWYang Meng1Cheng Lin21. 1102241987****3214 Xi’an 710000, Shaanxi Province, China;2. 2101811987****2416 Xi’an 710000, Shaanxi Province, ChinaAbstract In order to realize the accurate, efficient and fast monitoring and analysis of power quality index parameters and further improve the power quality, on the basis of the calculation and analysis method of the power quality monitoring index, this article combines the virtual instrument technology to design the hardware of the monitoring system, and in the LabVIEW platform, the software achieves the functions of data acquisition and three-phase voltage, frequency, three-phase unbalance, power harmonics and other power quality index monitoring. The simulation test results show that the power quality monitoring system designed in this article can realize real-time monitoring of power quality index, meet the measurement accuracy requirements of the national standard, and have long-term operation stability.Key words power quality; LabVIEW; monitoring index; real-time monitoring引言电能作为一种特殊能源，被广泛应用于现代社会的各行各业中[1]。

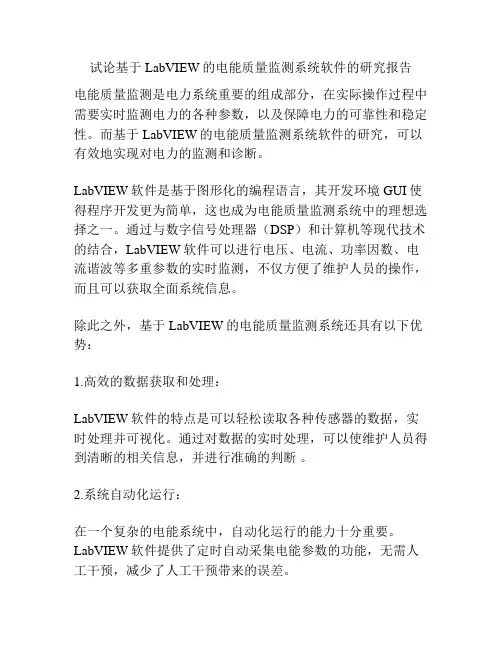

试论基于LabVIEW的电能质量监测系统软件的研究报告电能质量监测是电力系统重要的组成部分，在实际操作过程中需要实时监测电力的各种参数，以及保障电力的可靠性和稳定性。

而基于LabVIEW的电能质量监测系统软件的研究，可以有效地实现对电力的监测和诊断。

LabVIEW软件是基于图形化的编程语言，其开发环境GUI使得程序开发更为简单，这也成为电能质量监测系统中的理想选择之一。

通过与数字信号处理器（DSP）和计算机等现代技术的结合，LabVIEW软件可以进行电压、电流、功率因数、电流谐波等多重参数的实时监测，不仅方便了维护人员的操作，而且可以获取全面系统信息。

除此之外，基于LabVIEW的电能质量监测系统还具有以下优势：1.高效的数据获取和处理：LabVIEW软件的特点是可以轻松读取各种传感器的数据，实时处理并可视化。

通过对数据的实时处理，可以使维护人员得到清晰的相关信息，并进行准确的判断。

2.系统自动化运行：在一个复杂的电能系统中，自动化运行的能力十分重要。

LabVIEW软件提供了定时自动采集电能参数的功能，无需人工干预，减少了人工干预带来的误差。

3.灵活的可视化：基于LabVIEW的电能质量监测系统软件可以根据不同设备的要求进行定制化开发，确保符合特定用户的需求。

同时，LabVIEW的图形化编程可以为维护人员提供可视化的操作界面，更为方便快捷。

4.有效的故障诊断：在实际操作中，一些故障现象并不容易被发现。

基于LabVIEW的电能质量监测系统通过图形化分析和自动化故障分析功能，能够及时发现故障点，更好地进行故障诊断。

总的来说，基于LabVIEW的电能质量监测系统软件的研究能够实现电能质量的实时监测、故障诊断和分析，更好地保障电能系统稳定性和可靠性。

通过学习和研究LabVIEW软件，可以为今后的工程设计、系统控制和电力实时监测提供有力的支持。

电能质量监测系统中需要监测的相关数据包括电压、电流、功率因数、电流谐波等参数。

基于LabVIEW的电能质量分析与监测电能质量是指电力系统中各种电气参数的波动和变化情况，例如电压、电流、频率等。

随着电子设备的广泛应用和电力系统的不断发展，电能质量问题越来越受到关注。

为了准确分析和监测电能质量，提出了一种基于LabVIEW的电能质量分析与监测系统。

1. 引言电能质量问题对电力系统的稳定运行和设备正常工作起着至关重要的作用。

电能质量问题包括电压骤降、电压波动、谐波、闪变等。

为了准确监测和分析电能质量，LabVIEW平台提供了一个强大的工具。

2. 实验设备及原理搭建基于LabVIEW的电能质量分析与监测系统需要以下设备：电能仪表、数据采集卡、电能质量分析软件等。

通过电能仪表采集电压、电流等数据，通过数据采集卡将数据传输至计算机，再通过LabVIEW软件进行数据分析和显示。

3. 界面设计为了用户能够直观地观察电能质量参数和分析结果，系统界面设计要简洁、美观。

可以采用虚拟仪表盘、波形显示等方式，将数据以图形化的形式展示出来。

同时，还可以增加实时监测曲线、报警功能等，方便用户及时了解电能质量状况。

4. 数据分析与监测借助LabVIEW提供的强大功能，可以对采集到的电能质量数据进行实时分析和监测。

可以通过使用LabVIEW的信号处理、谐波分析、频谱分析等工具，对波形进行处理，提取出有用的数据，并通过报表、图表等方式展示出来。

5. 数据存储与管理为了方便以后查阅与分析，系统还应具备数据存储与管理功能。

可以将采集到的数据存储在数据库中，并设计相应的数据管理界面，用户可以方便地查询历史数据。

同时，为了保护数据的安全性，还可以设计权限管理功能，对不同用户进行权限控制。

6. 系统应用与优势基于LabVIEW的电能质量分析与监测系统可以广泛应用于电力系统、工厂、实验室等领域。

其优势是具有良好的灵活性、可扩展性和易操作性。

通过合理设计软件模块和界面，用户可以根据需求自定义功能，并进行二次开发。

7. 结论基于LabVIEW的电能质量分析与监测系统是一种有效的手段，能够准确分析和监测电能质量问题。
