化学沉铜

沉铜工艺/ 化学沉铜一．沉铜的目的与作用：在已钻孔的不导电的孔壁基材上，用化学的方法沉积上一层薄薄的化学铜，以作为后面电镀铜的基底；二．工艺流程：碱性除油→二或三级逆流漂洗→粗化（微蚀）→二级逆流漂洗→预浸→活化→二级逆流漂洗→解胶→二级逆流漂洗→沉铜→二级逆流漂洗→浸酸三．流程说明：（一）碱性除油①作用与目的：除去板面油污，指印，氧化物，孔内粉尘；对孔壁基材进行极性调整（使孔壁由负电荷调整为正电荷）便于后工序中胶体钯的吸附；②多为碱性除油体系，也有酸性体系，但酸性除油体系较碱性除油体系不管除油效果，仍是电荷调整效果都差，表现在出产上即沉铜背光效果差，孔壁结协力差，板面除油不净，轻易产生脱皮起泡现象。

③碱性体系除油与酸性除油比拟：操纵温度较高，清洗较难题；因此在使用碱性除油体系时，对除油后清洗要求较严④除油调整的好坏直接影响到沉铜背光效果；（二）微蚀：①作用与目的：除去板面的氧化物，粗化板面，保证后续沉铜层与基材底铜之间良好的结协力；新天生的铜面具有很强的活性，可以很好吸附胶体钯；②粗化剂：目前市场上用的粗化剂主要用两大类：硫酸双氧水体系和过硫酸体系，硫酸双氧水体系长处：溶铜量大，（可达50g/L），水洗性好，污水处理较轻易，本钱较低，可回收，缺点：板面粗化不平均，槽液不乱性差，双氧水易分解，空气污染较重过硫酸盐包括过硫酸钠和过硫酸铵，过硫酸铵较过硫酸钠贵，水洗性稍差，污水处理较难，与硫酸双氧水体系比拟，过硫酸盐有如下长处：槽液不乱性较好，板面粗化平均，缺点：溶铜量较小（25g/L）过硫酸盐体系中硫酸铜易结晶析出，水洗性稍差，本钱较高；③另外有杜邦新型微蚀剂单过硫酸氢钾，使用时，槽液不乱性好，板面粗化平均，粗化速率不乱，不受铜含量的影响，操纵简朴，相宜于细线条，小间距，高频板等（三）预浸/活化：⑤预浸目的与作用：主要是保护钯槽免受前处理槽液的污染，延长钯槽的使用寿命，主要成分除氯化钯外与钯槽成份一致，可有效润湿孔壁，便于后续活化液及时进入孔内活化使之进行足够有效的活化；⑥预浸液比重一般维持在18波美度左右，这样钯槽就可维持在正常的比重20波美度以上；⑦活化的目的与作用：经前处理碱性除油极性调整后，带正电的孔壁可有效吸附足够带有负电荷的胶体钯颗粒，以保证后续沉铜的平均性，连续性和致密性；因此除油与活化对后续沉铜的质量起着十分重要的作用，⑧出产中应特别留意活化的效果，主要是保证足够的时间，浓度（或强度）⑨活化液中的氯化钯以胶体形式存在，这种带负电的胶体颗粒决定了钯槽维护的一些要点：保证足足数目的亚锡离子和氯离子以防止胶体钯解胶，（以及维持足够的比重，一般在18波美度以上）足量的酸度（适量的盐酸）防止亚锡天生沉淀，温度不宜太高，否则胶体钯会发生沉淀，室温或35度以下；（四）解胶：⑩作用与目的：可有效除去胶体钯颗粒外面包抄的亚锡离子，使胶体颗粒中的钯核暴露出来，以直接有效催化启动化学沉铜反应，? 原理：由于锡是两性元素，它的盐既溶于酸又溶于碱，因此酸碱都可做解胶剂，但是碱对水质较为敏感，易产生沉淀或悬浮物，极易造成沉铜孔破；盐酸和硫酸是强酸，不仅不利与作多层板，由于强酸会攻击内层黑氧化层，而且轻易造成解胶过度，将胶体钯颗粒从孔壁板面上解离下来；一般多使用氟硼酸做主要的解胶剂，因其酸性较弱，一般不造成解胶过度，且实验证实使用氟硼酸做解胶剂时，沉铜层的结协力和背光效果，致密性都有显著进步；（五）沉铜? 作用与目的：通过钯核的活化诱发化学沉铜自催化反应，新天生的化学铜和反应副产物氢气都可以作为反应催化剂催化反应，使沉铜反应持续不断进行。

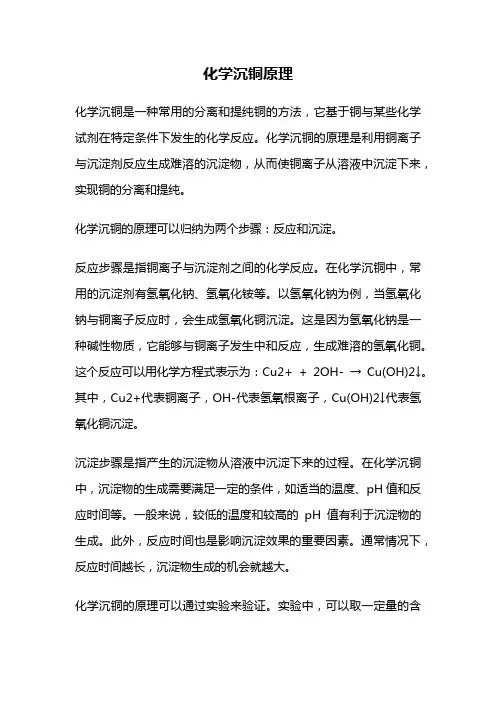

化学沉铜原理化学沉铜是一种常用的分离和提纯铜的方法，它基于铜与某些化学试剂在特定条件下发生的化学反应。

化学沉铜的原理是利用铜离子与沉淀剂反应生成难溶的沉淀物，从而使铜离子从溶液中沉淀下来，实现铜的分离和提纯。

化学沉铜的原理可以归纳为两个步骤：反应和沉淀。

反应步骤是指铜离子与沉淀剂之间的化学反应。

在化学沉铜中，常用的沉淀剂有氢氧化钠、氢氧化铵等。

以氢氧化钠为例，当氢氧化钠与铜离子反应时，会生成氢氧化铜沉淀。

这是因为氢氧化钠是一种碱性物质，它能够与铜离子发生中和反应，生成难溶的氢氧化铜。

这个反应可以用化学方程式表示为：Cu2+ + 2OH- → Cu(OH)2↓。

其中，Cu2+代表铜离子，OH-代表氢氧根离子，Cu(OH)2↓代表氢氧化铜沉淀。

沉淀步骤是指产生的沉淀物从溶液中沉淀下来的过程。

在化学沉铜中，沉淀物的生成需要满足一定的条件，如适当的温度、pH值和反应时间等。

一般来说，较低的温度和较高的pH值有利于沉淀物的生成。

此外，反应时间也是影响沉淀效果的重要因素。

通常情况下，反应时间越长，沉淀物生成的机会就越大。

化学沉铜的原理可以通过实验来验证。

实验中，可以取一定量的含铜溶液，加入适量的沉淀剂，如氢氧化钠溶液，搅拌反应一段时间后，观察是否生成了沉淀物。

如果生成了沉淀物，可以通过过滤、洗涤和干燥等步骤，得到纯净的氢氧化铜沉淀。

化学沉铜在实际应用中具有广泛的用途。

首先，化学沉铜可以用于废水处理，特别是含铜废水的处理。

通过将含铜废水与适量的沉淀剂反应，可以将溶液中的铜离子沉淀下来，从而达到去除废水中铜离子的目的。

其次，化学沉铜也可以用于分离和提纯铜的过程中。

在铜的冶炼和提取过程中，化学沉铜可以作为一种重要的分离和提纯方法，可以将含有杂质的铜溶液中的铜离子沉淀下来，得到纯净的铜。

化学沉铜是一种重要的分离和提纯铜的方法，其原理是基于铜离子与沉淀剂之间的化学反应。

化学沉铜通过生成难溶的沉淀物，使铜离子从溶液中沉淀下来，实现铜的分离和提纯。

化学镀铜（PTH）Chapter 1 沉铜原理(Shipley)一概述化学镀铜：俗称沉铜，是一种自身催化氧化还原反应，可以在非导电的基体上进行沉积，化学镀铜的作用是实现孔金属化，从而使双面板，多层板实现层与层之间的互连，随着电子工业的飞速发展对线路板制造业的要求越来越高，线路板的层次越来越多，同一块板的孔数越来越多，孔径越来越小，这些孔的金属化质量将直接影响到电气的性能和和可靠性。

二去钻污原理：1 去钻污的必要性：由于钻孔过程钻嘴的转速很高，可达16~~18万rpm，而环氧玻璃基材为不良导体，钻孔时会在短时间内产生高温，高温会在孔壁上留下许多树脂残渣，从而形成一层薄的环氧树脂钻污，由于此树脂钻污与孔壁的结合力不牢，当直接沉铜时，就会影响化学铜与孔壁的结合力，特别是多层板，会影响化学铜层与内层铜的导通，去钻污就是清除这些残渣，改善孔壁结构。

2 去钻污方法的选择：利用碱性KMnO4溶液作强氧化剂，在高温下将孔壁树脂氧化，这种处理不仅可以除掉这些钻污，而且还可以改善孔壁树脂表面结构，经过碱性KMnO4处理后的树脂表面被微蚀形成许多孔隙，呈蜂窝状，这样大大促进了化学铜与孔壁树脂的结合力，此法是目前去钻污流程使用最广泛的方法，具有高稳定性，既经济又高效，管理操作简便。

3 去钻污原理：①溶胀：Swelling利用有机溶剂渗入到孔壁的树脂中，使其溶胀，形成结构疏松的环氧树脂，从而有利于碱性KMnO4的氧化除去，一般的溶胀剂都是有机物，反应条件要求高温及碱性环境。

需采用不锈钢工作液槽。

MLB211膨胀剂是淡黄色，不混浊，不易燃的水溶液，含有有机物（10%左右的已烯基丁二醇—丁乙酸），对树脂有一定的溶解作用，但主要作用是使环氧树脂溶胀，溶胀剂不与树脂起直接反应，但随着长时间的高温处理，溶胀剂易老化而需更换，换缸视生产量而定，一般为6000m2/次。

②去钻污Desmearing：反应原理：在碱性及高温条件下，KMnO4对溶胀的树脂起氧化作用。

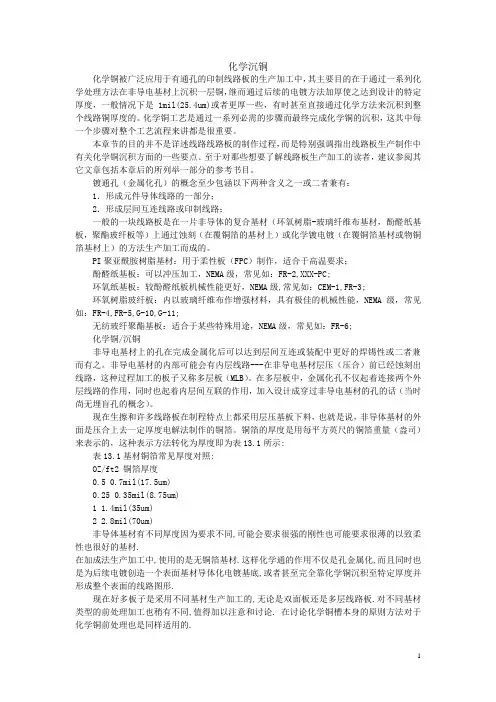

化学沉铜化学铜被广泛应用于有通孔的印制线路板的生产加工中，其主要目的在于通过一系列化学处理方法在非导电基材上沉积一层铜，继而通过后续的电镀方法加厚使之达到设计的特定厚度，一般情况下是1mil(25.4um)或者更厚一些，有时甚至直接通过化学方法来沉积到整个线路铜厚度的。

化学铜工艺是通过一系列必需的步骤而最终完成化学铜的沉积，这其中每一个步骤对整个工艺流程来讲都是很重要。

本章节的目的并不是详述线路线路板的制作过程，而是特别强调指出线路板生产制作中有关化学铜沉积方面的一些要点。

至于对那些想要了解线路板生产加工的读者，建议参阅其它文章包括本章后的所列举一部分的参考书目。

镀通孔（金属化孔）的概念至少包涵以下两种含义之一或二者兼有：1．形成元件导体线路的一部分；2．形成层间互连线路或印制线路；一般的一块线路板是在一片非导体的复合基材（环氧树脂-玻璃纤维布基材，酚醛纸基板，聚酯玻纤板等）上通过蚀刻（在覆铜箔的基材上）或化学镀电镀（在覆铜箔基材或物铜箔基材上）的方法生产加工而成的。

PI聚亚酰胺树脂基材：用于柔性板（FPC）制作，适合于高温要求；酚醛纸基板：可以冲压加工，NEMA级，常见如：FR-2,XXX-PC;环氧纸基板：较酚醛纸板机械性能更好，NEMA级,常见如：CEM-1,FR-3;环氧树脂玻纤板：内以玻璃纤维布作增强材料，具有极佳的机械性能，NEMA级，常见如：FR-4,FR-5,G-10,G-11;无纺玻纤聚酯基板：适合于某些特殊用途，NEMA级，常见如：FR-6;化学铜/沉铜非导电基材上的孔在完成金属化后可以达到层间互连或装配中更好的焊锡性或二者兼而有之。

非导电基材的内部可能会有内层线路---在非导电基材层压（压合）前已经蚀刻出线路，这种过程加工的板子又称多层板（MLB）。

在多层板中，金属化孔不仅起着连接两个外层线路的作用，同时也起着内层间互联的作用，加入设计成穿过非导电基材的孔的话（当时尚无埋盲孔的概念）。

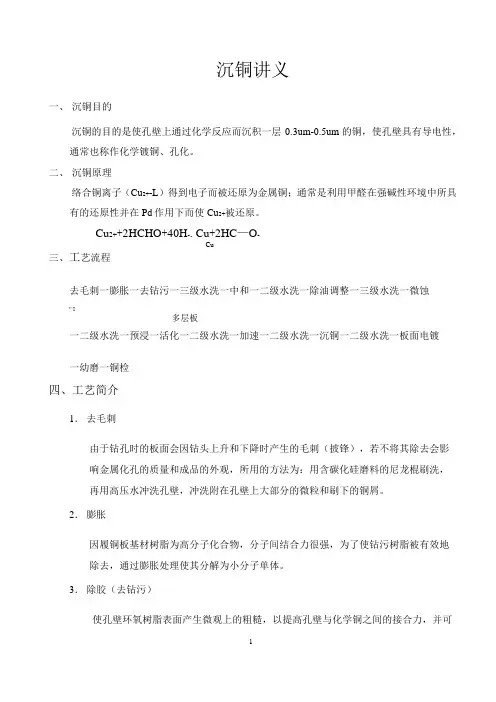

沉铜讲义一、沉铜目的沉铜的目的是使孔壁上通过化学反应而沉积一层0.3um-0.5um的铜，使孔壁具有导电性，通常也称作化学镀铜、孔化。

二、沉铜原理络合铜离子（Cu2+-L）得到电子而被还原为金属铜；通常是利用甲醛在强碱性环境中所具有的还原性并在Pd作用下而使Cu2+被还原。

Cu2++2HCHO+40H-.Cu+2HC—O-Cu三、工艺流程去毛刺一膨胀一去钻污一三级水洗一中和一二级水洗一除油调整一三级水洗一微蚀'"I多层板一二级水洗一预浸一活化一二级水洗一加速一二级水洗一沉铜一二级水洗一板面电镀一幼磨一铜检四、工艺简介1．去毛刺由于钻孔时的板面会因钻头上升和下降时产生的毛刺（披锋），若不将其除去会影响金属化孔的质量和成品的外观，所用的方法为：用含碳化硅磨料的尼龙棍刷洗，再用高压水冲洗孔壁，冲洗附在孔壁上大部分的微粒和刷下的铜屑。

2．膨胀因履铜板基材树脂为高分子化合物，分子间结合力很强，为了使钻污树脂被有效地除去，通过膨胀处理使其分解为小分子单体。

3．除胶（去钻污）使孔壁环氧树脂表面产生微观上的粗糙，以提高孔壁与化学铜之间的接合力，并可提高孔壁对活化液的吸附量，其原理是利用KMnO4在碱性环境听强氧化性将孔壁表面树脂氧化：C（树脂）+2KMnO4f2MnO2+CO2T+2KOH（副）1.4KMnO4+4KOH f4K2MnO4+2H2O+O2t（再生）2.3K2MnO4+2H2O电f2KMnO4+MnO2+4KOH若K2MnO4含量过高，会影响KMnO4去钻污效果，固此在槽中用电极使生成的K2MnO4再生为KMnO4。

4．中和经碱性KMnO4处理后的板经三级水洗后能洗去附在板面和孔内大部分的KMnO4,但对于后工序的影响也很大（KMnO4有很强的氧化性，和处理液本身为强碱性），必须用具酸性和还原的中和剂处理，在生产中通常用草酸作中和还原处理（H2c2O4）反应：2MnO4-＋H2c2O4＋16H+f Mn2++10cO2t＋8H2OMnO2+＋c2O4-＋4H+f Mn2++cO2t＋2H2O有时为了对孔壁上的玻璃纤维进行蚀刻和粗化作用，在中和槽中加入NH4HF+H2sO4作为玻璃蚀刻剂。

化学镀铜（PTH）Chapter 1 沉铜原理(Shipley)一概述化学镀铜：俗称沉铜，是一种自身催化氧化还原反应，可以在非导电的基体上进行沉积，化学镀铜的作用是实现孔金属化，从而使双面板，多层板实现层与层之间的互连，随着电子工业的飞速发展对线路板制造业的要求越来越高，线路板的层次越来越多，同一块板的孔数越来越多，孔径越来越小，这些孔的金属化质量将直接影响到电气的性能和和可靠性。

二去钻污原理：1 去钻污的必要性：由于钻孔过程钻嘴的转速很高，可达16~~18万rpm，而环氧玻璃基材为不良导体，钻孔时会在短时间内产生高温，高温会在孔壁上留下许多树脂残渣，从而形成一层薄的环氧树脂钻污，由于此树脂钻污与孔壁的结合力不牢，当直接沉铜时，就会影响化学铜与孔壁的结合力，特别是多层板，会影响化学铜层与内层铜的导通，去钻污就是清除这些残渣，改善孔壁结构。

2 去钻污方法的选择：利用碱性KMnO4溶液作强氧化剂，在高温下将孔壁树脂氧化，这种处理不仅可以除掉这些钻污，而且还可以改善孔壁树脂表面结构，经过碱性KMnO4处理后的树脂表面被微蚀形成许多孔隙，呈蜂窝状，这样大大促进了化学铜与孔壁树脂的结合力，此法是目前去钻污流程使用最广泛的方法，具有高稳定性，既经济又高效，管理操作简便。

3 去钻污原理：①溶胀：Swelling利用有机溶剂渗入到孔壁的树脂中，使其溶胀，形成结构疏松的环氧树脂，从而有利于碱性KMnO4的氧化除去，一般的溶胀剂都是有机物，反应条件要求高温及碱性环境。

需采用不锈钢工作液槽。

MLB211膨胀剂是淡黄色，不混浊，不易燃的水溶液，含有有机物（10%左右的已烯基丁二醇—丁乙酸），对树脂有一定的溶解作用，但主要作用是使环氧树脂溶胀，溶胀剂不与树脂起直接反应，但随着长时间的高温处理，溶胀剂易老化而需更换，换缸视生产量而定，一般为6000m2/次。

②去钻污Desmearing：反应原理：在碱性及高温条件下，KMnO4对溶胀的树脂起氧化作用。

化学沉铜技术的发展历程化学工程技术作为我国科技进步的重要支柱，其发展对于提高我国综合实力及国际地位具有深远意义。

近年来，随着科技的快速发展，化学工程技术的研究热点不断涌现，发展趋势也日益明朗。

本文将对化学工程技术的发展历程进行简要概述，以期为相关人员提供参考。

1.化学沉铜技术的发展历程化学沉铜技术作为一种重要的金属表面处理技术，在我国的发展历程可分为以下几个阶段：1.1传统化学沉铜技术传统化学沉铜技术主要采用氰化物作为沉铜剂，该方法在沉铜效果方面具有较高的可靠性。

然而，氰化物具有较高的毒性，对环境和人体健康造成严重威胁。

随着环保意识的提高，传统化学沉铜技术逐渐暴露出诸多问题，亟待改进。

1.2改进型化学沉铜技术为了降低氰化物的使用量并提高沉铜效果，研究人员对传统化学沉铜技术进行了改进。

改进型化学沉铜技术主要采用低毒或无毒沉铜剂，如硫酸盐、碳酸盐等，从而降低了对环境和人体健康的危害。

此外，通过优化工艺条件，如溶液浓度、温度、pH值等，进一步提高了沉铜效果。

1.3环保型化学沉铜技术随着绿色化学理念的深入人心，环保型化学沉铜技术逐渐成为研究热点。

此类技术以绿色化学原则为指导，通过采用环保型原料、溶剂和催化剂，实现沉铜过程的高效、低毒或无毒化。

环保型化学沉铜技术在保证沉铜效果的同时，大大降低了了对环境和人体健康的负面影响。

1.4化学沉铜技术的未来发展趋势面对日益严重的环保压力和资源约束，化学沉铜技术的发展趋势将更加注重绿色、环保、高效等方面。

未来化学沉铜技术的研究重点包括：（1）继续优化传统化学沉铜技术，降低氰化物使用量，提高沉铜效果；（2）发展绿色环保型化学沉铜技术，实现生产过程的无毒化、低毒化；（3）探索新型沉铜剂和工艺，以满足不断变化的金属表面处理需求；（4）强化化学沉铜技术在相关领域的应用，如电子、航空、汽车等；（5）注重产学研结合，推动化学沉铜技术的产业化进程。

总之，化学沉铜技术在我国已取得了一定的发展成果，但仍需不断努力，以适应环保、节能、高效等方面的要求。

化学沉铜介绍范文化学沉铜是一种常见的化学反应，用于将铜离子从溶液中还原出来，并沉淀成固体的铜。

这项反应被广泛应用于工业、实验室以及金属制品的生产和处理中。

在化学沉铜反应中，铜离子被还原为原子态的铜，并与其他物质结合形成沉淀。

这个过程可以通过添加还原剂来促进，常见的还原剂包括金属锌、铁、铝等。

反应的化学方程式如下：Cu2++2e-→Cu沉铜反应的基本过程是通过还原剂捐赠电子给铜离子，使其还原为纯净的铜并沉淀下来。

当还原剂失去电子时，它就被氧化为其阳离子形式。

这个过程中，电子转移了。

化学沉铜反应在实际中有多个应用。

首先，它在铜的提取和精炼过程中起着重要作用。

铜矿中的铜通常以铜离子的形式存在，通过化学沉铜反应，可以将铜还原为固体的纯铜。

这个过程通常与其他处理步骤，如溶解、沉积和再结晶等相结合，用于从矿石中提取纯铜。

此外，化学沉铜反应也广泛应用于实验室中的化学分析。

它可以用来检测和测定溶液中铜离子的浓度。

通过添加适量的还原剂，观察沉淀的形成和量的变化，可以推断溶液中铜离子的含量。

在金属制品的生产和处理过程中，化学沉铜也扮演着重要的角色。

例如，在电镀过程中，金属制品表面经常需要先沉积一层铜。

化学沉铜反应提供了一种可靠的方法来在金属表面形成铜沉积层。

这个层可以改善金属的外观和性能，如增加耐腐蚀性和加强焊接性能。

另外，化学沉铜也可以用于制备铜的纳米颗粒。

通过控制反应条件，可以调节沉淀物的形状和尺寸，从而得到具有特定性质的纳米铜材料。

这些纳米铜材料在催化、电子器件和能源存储等领域有广泛的应用。

化学沉铜反应的控制和优化是一个复杂的课题。

反应速率、产物纯度和沉积层的质量都受到反应条件的影响。

一般来说，较高的温度、较高的还原剂浓度和较长的反应时间可以促进反应的进行。

此外，调节pH值、控制气氛和添加适量的络合剂等也可以影响反应的效果。

尽管化学沉铜反应已经有了广泛的应用，但仍有很多挑战需要解决。

例如，目前很多工业生产过程中使用的还原剂对环境有一定的污染性。
