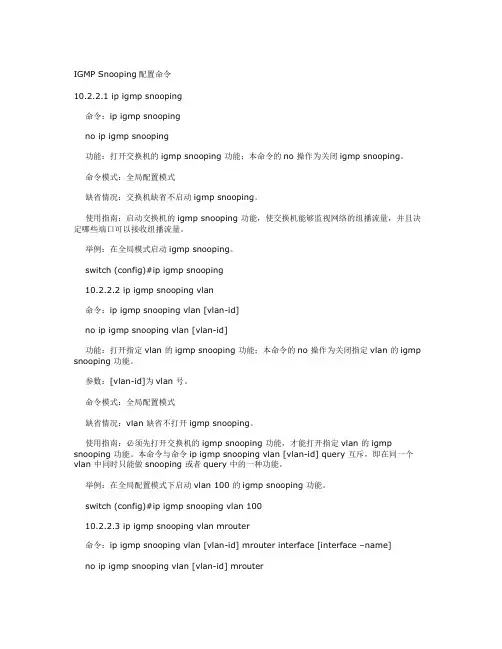

博达交换机-IGMP-snooping配置命令

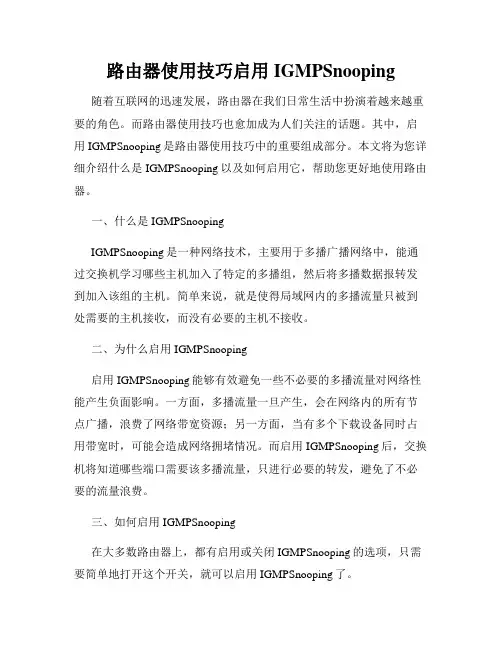

路由器使用技巧启用IGMPSnooping 随着互联网的迅速发展，路由器在我们日常生活中扮演着越来越重要的角色。

而路由器使用技巧也愈加成为人们关注的话题。

其中，启用IGMPSnooping是路由器使用技巧中的重要组成部分。

本文将为您详细介绍什么是IGMPSnooping以及如何启用它，帮助您更好地使用路由器。

一、什么是IGMPSnoopingIGMPSnooping是一种网络技术，主要用于多播广播网络中，能通过交换机学习哪些主机加入了特定的多播组，然后将多播数据报转发到加入该组的主机。

简单来说，就是使得局域网内的多播流量只被到处需要的主机接收，而没有必要的主机不接收。

二、为什么启用IGMPSnooping启用IGMPSnooping能够有效避免一些不必要的多播流量对网络性能产生负面影响。

一方面，多播流量一旦产生，会在网络内的所有节点广播，浪费了网络带宽资源；另一方面，当有多个下载设备同时占用带宽时，可能会造成网络拥堵情况。

而启用IGMPSnooping后，交换机将知道哪些端口需要该多播流量，只进行必要的转发，避免了不必要的流量浪费。

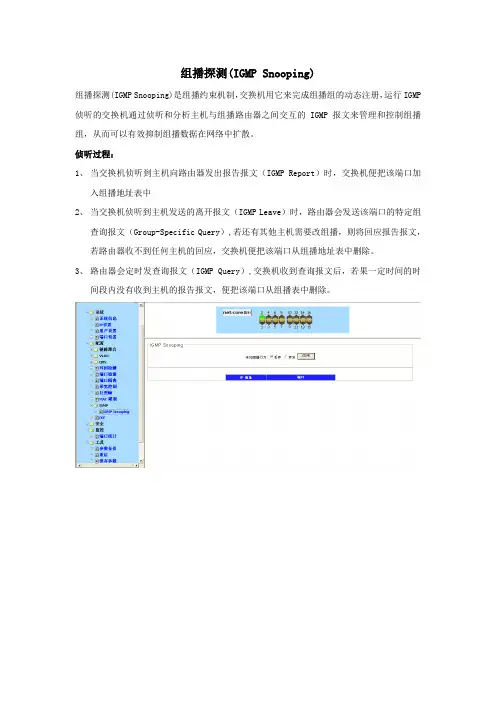

三、如何启用IGMPSnooping在大多数路由器上，都有启用或关闭IGMPSnooping的选项，只需要简单地打开这个开关，就可以启用IGMPSnooping了。

下面以TP-Link路由器为例，为大家介绍启用IGMPSnooping的方法：1. 首先，在浏览器中输入路由器的管理界面的地址，并登录；2. 在左侧“高级设置”栏目中，找到“IGMP Snooping”并单击进入；3. 在“IGMP Snooping”界面中，选择需要启用IGMPSnooping的端口，并勾选“IGMP Snooping开关”；4. 点击“应用”按钮，保存设置并退出界面。

四、使用IGMPSnooping后需要注意的问题1. 如果IGMPSnooping开启后，出现无法使用的情况，可以尝试关闭IGMPSnooping，看看是否恢复正常；2. 启用IGMPSnooping前，需要确保路由器和交换机同时支持该功能；3. 在使用认证方式登录网络时，启用IGMPSnooping可能会导致认证失败等问题，需要谨慎使用。

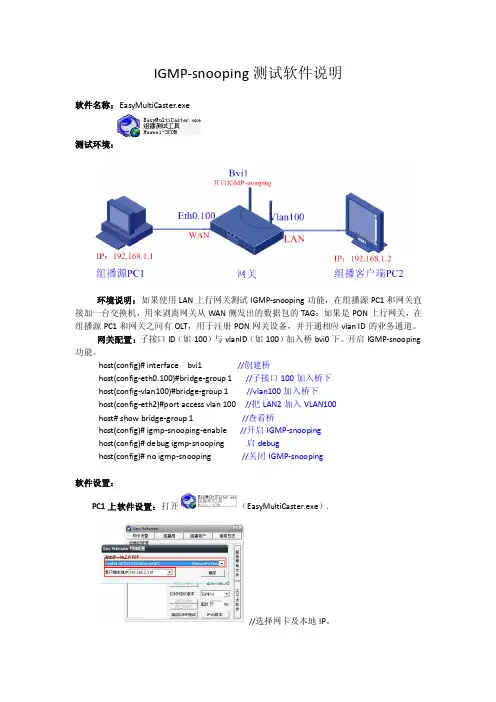

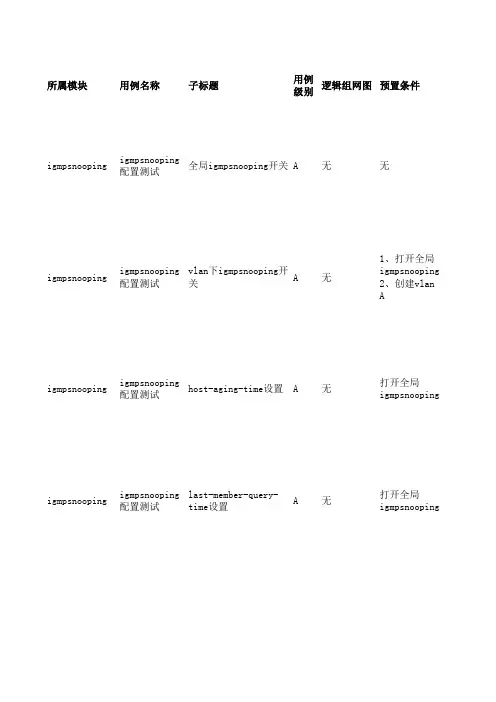

IGMP-snooping测试软件说明软件名称：EasyMultiCaster.exe测试环境：环境说明：如果使用LAN上行网关测试IGMP-snooping功能，在组播源PC1和网关直接加一台交换机，用来剥离网关从WAN侧发出的数据包的TAG；如果是PON上行网关，在组播源PC1和网关之间有OLT，用于注册PON网关设备，并开通相应vlan ID的业务通道。

网关配置：子接口ID（如100）与vlanID（如100）加入桥bvi0下。

开启IGMP-snooping 功能。

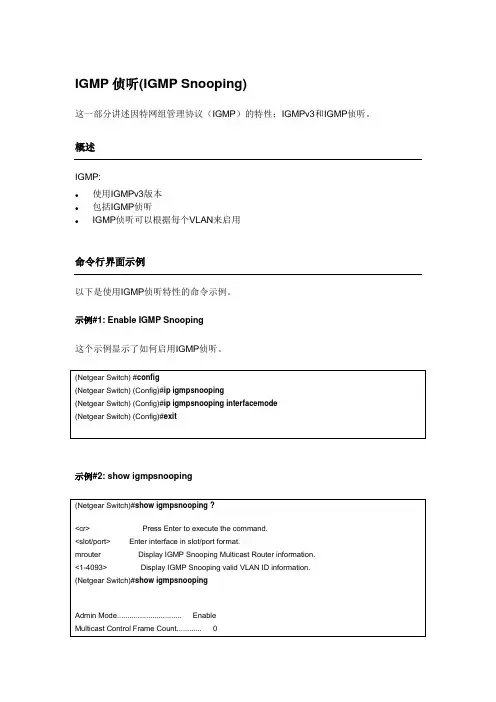

host(config)# interface bvi1 //创建桥host(config-eth0.100)#bridge-group 1 //子接口100加入桥下host(config-vlan100)#bridge-group 1 //vlan100加入桥下host(config-eth2)#port access vlan 100 //把LAN2加入VLAN100host# show bridge-group 1 //查看桥host(config)# igmp-snooping-enable //开启IGMP-snoopinghost(config)# debug igmp-snooping 启debughost(config)# no igmp-snooping //关闭IGMP-snooping软件设置：PC1上软件设置：打开（EasyMultiCaster.exe）.//选择网卡及本地IP。

//修改组播地址及组播组数量，建立组播组；选择IGMP版本为V2，点击运行IGMP。

//点击组播源菜单，在跳出对话框中点击开始发送/停止发送，控制组播源的组播流发送与停止。

PC2上软件设置：打开（EasyMultiCaster.exe）.//选择网卡及本地IP。

//修改组播地址及组播组数量，建立组播组；选择IGMP版本为V2，点击运行IGMP。

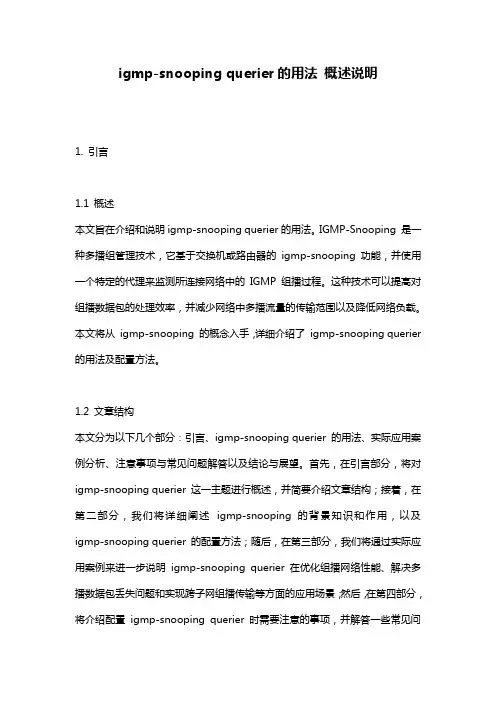

igmp-snooping querier的用法概述说明1. 引言1.1 概述本文旨在介绍和说明igmp-snooping querier的用法。

IGMP-Snooping 是一种多播组管理技术，它基于交换机或路由器的igmp-snooping 功能，并使用一个特定的代理来监测所连接网络中的IGMP 组播过程。

这种技术可以提高对组播数据包的处理效率，并减少网络中多播流量的传输范围以及降低网络负载。

本文将从igmp-snooping 的概念入手，详细介绍了igmp-snooping querier 的用法及配置方法。

1.2 文章结构本文分为以下几个部分：引言、igmp-snooping querier 的用法、实际应用案例分析、注意事项与常见问题解答以及结论与展望。

首先，在引言部分，将对igmp-snooping querier 这一主题进行概述，并简要介绍文章结构；接着，在第二部分，我们将详细阐述igmp-snooping 的背景知识和作用，以及igmp-snooping querier 的配置方法；随后，在第三部分，我们将通过实际应用案例来进一步说明igmp-snooping querier 在优化组播网络性能、解决多播数据包丢失问题和实现跨子网组播传输等方面的应用场景；然后，在第四部分，将介绍配置igmp-snooping querier 时需要注意的事项，并解答一些常见问题；最后，在第五部分，将总结本文的重点观点，并探讨未来对igmp-snooping querier 的研究方向和展望。

1.3 目的本文的目的是提供读者对于igmp-snooping querier 的全面理解。

通过了解该功能的作用和配置方法，读者将能够更好地在实际网络环境中应用和优化igmp-snooping querier，从而提升组播网络性能、减少多播数据包丢失，并实现跨子网组播传输等需求。

我们希望本文能够为读者提供有关igmp-snooping querier 的详尽指南，并为进一步研究和探索该技术提供参考。

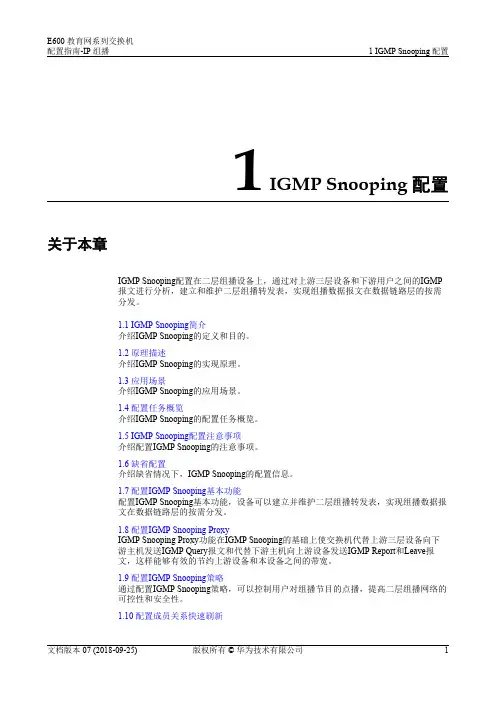

IGMP Snooping是Internet Group Management Protocol Snooping（因特网组管理窥探）的简称。

它是运行在二层设备上的组播约束机制，用于管理和控制IP组播组，属于二层组播功能。

运行IGMP Snooping的设备通过对收到的IGMP报文进行分析，为端口和组播地址建立起映射关系，并根据这样的映射关系转发组播数据。

如图1所示，当无线设备没有运行IGMP Snooping时，组播数据报文在AC上VLAN内被广播，在AP上往所有的无线口广播；当无线AC和AP都运行了IGMP Snooping后，已知组播组的组播数据报文不会被广播，而是会精确转发给特定的接收者。

和AP上运行IGMP Snooping前后的对比15.1.2理解IGMP Snooping的两类端口我们先以有线设备来说明IGMP Snooping的两类端口。

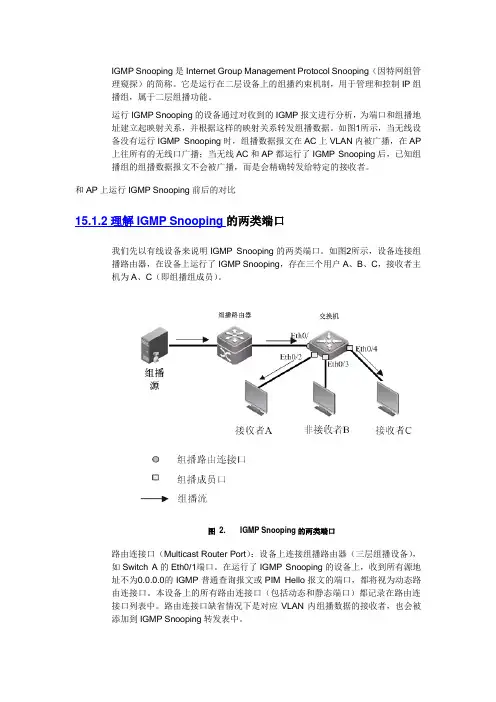

如图2所示，设备连接组播路由器，在设备上运行了IGMP Snooping，存在三个用户A、B、C，接收者主机为A、C（即组播组成员）。

图 2.IGMP Snooping的两类端口路由连接口（Multicast Router Port）：设备上连接组播路由器（三层组播设备），如Switch A的Eth0/1端口。

在运行了IGMP Snooping的设备上，收到所有源地址不为0.0.0.0的IGMP普通查询报文或PIM Hello报文的端口，都将视为动态路由连接口。

本设备上的所有路由连接口（包括动态和静态端口）都记录在路由连接口列表中。

路由连接口缺省情况下是对应VLAN内组播数据的接收者，也会被添加到IGMP Snooping转发表中。

成员端口（Member Port）：IP组播组成员端口的简称，又称侦听者端口（ListenerPort），表示设备上连接IP组播组成员侧的端口，如Switch A的Eth0/2、Eth0/3和Eth0/4端口。

设备将本设备上的所有成员端口（包括动态和静态端口）都记录在IGMP Snooping转发表中。

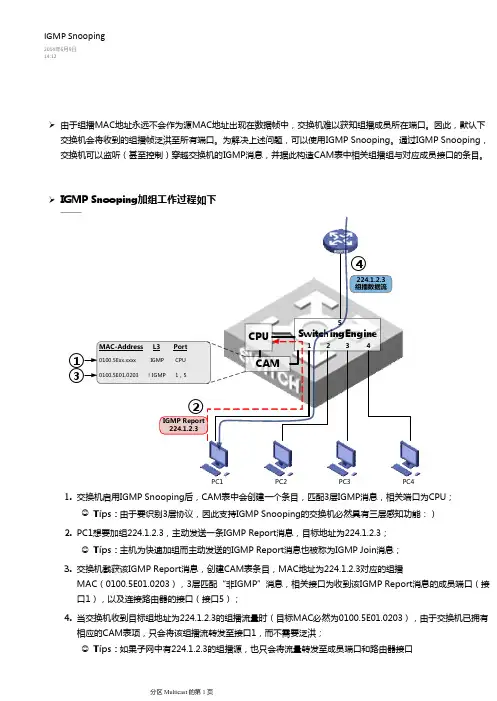

由于组播MAC 地址永远不会作为源MAC 地址出现在数据帧中，交换机难以获知组播成员所在端口。

因此，默认下交换机会将收到的组播帧泛洪至所有端口。

为解决上述问题，可以使用IGMP Snooping 。

通过IGMP Snooping ，交换机可以监听（甚至控制）穿越交换机的IGMP 消息，并据此构造CAM 表中相关组播组与对应成员接口的条目。

IGMP Snooping 加组工作过程如下————Tips ：由于要识别3层协议，因此支持IGMP Snooping 的交换机必然具有三层感知功能：）☺交换机启用IGMP Snooping 后，CAM 表中会创建一个条目，匹配3层IGMP 消息，相关端口为CPU ；1.Tips ：主机为快速加组而主动发送的IGMP Report 消息也被称为IGMP Join 消息；☺PC1想要加组224.1.2.3，主动发送一条IGMP Report 消息，目标地址为224.1.2.3；2.交换机截获该IGMP Report 消息，创建CAM 表条目，MAC 地址为224.1.2.3对应的组播MAC （0100.5E01.0203），3层匹配“非IGMP ”消息，相关接口为收到该IGMP Report 消息的成员端口（接口1），以及连接路由器的接口（接口5）；3.Tips ：如果子网中有224.1.2.3的组播源，也只会将流量转发至成员端口和路由器接口☺当交换机收到目标组地址为224.1.2.3的组播流量时（目标MAC 必然为0100.5E01.0203），由于交换机已拥有相应的CAM 表项，只会将该组播流转发至接口1，而不需要泛洪；4.CPUSwitchingEnginePC1PC2PC3PC4CAM1 2 3 4④224.1.2.3组播数据流5IGMP Snooping2014年6月9日14:12IGMP Snooping 相关端口————CAM 表中，成员端口的老化时间为Query I nterval（默认60s ）x Robust-C ount（默认2）+ Max Response Time （默认10s ）；需要依靠周期性的Query/Report 来刷新其老化时间。
