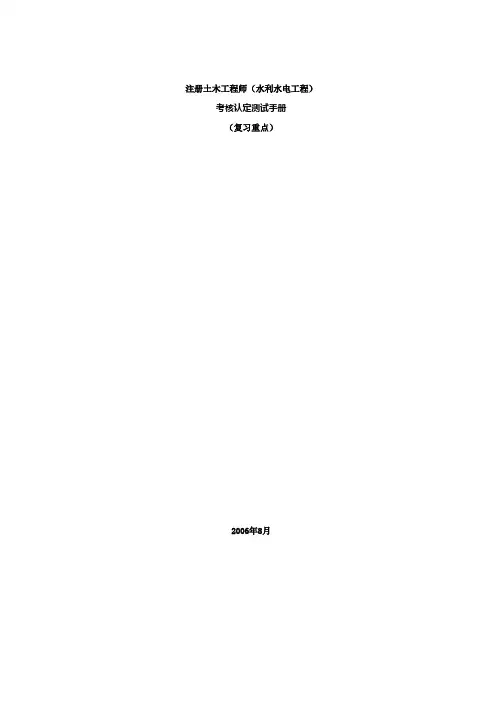

注册土木工程师（水利水电工程）考核认定测试手册（复习重点）2006年8月目录1水文、水资源评价2工程地质3工程任务与规模4工程总体设计5水工建筑物6施工组织设计及工程投资7征地移民8水土保持9环境影响评价及水资源保护10经济评价11项目管理法规及管理条例中华人民共和国水法中华人民共和国防洪法中华人民共和国电力法建设工程勘察设计管理条例第一章水文、水资源评价1. 水文要素经验频率的数学期望公式和适线要求是什么？（P3页）在n项连续系列中，按大小次序排列的第m项的经验频率P m，应按下列数学期望公式计算：P m= m / （n + 1 ）×100%式中：m=1，2，…，n。
我国径流、洪水频率曲线的线型一般采用皮尔逊—Ⅲ型。
经验适线法简易、灵活，能反映设计人员的经验，但难以避免设计人员的主观任意性，而且为适线方便，经验拟定的C s/C v值也缺乏根据。
当采用经验适线法时，径流频率计算，应在拟合点群趋势的基础上，侧重考虑平、枯水年的点据。
洪水频率计算时，应尽可能地拟合全部点据，尽量照顾点群的趋势使曲线通过点群中心，拟合不好时，可侧重考虑较可靠的大洪水点据。
对于特大洪水点据，应分析它们可能的误差范围，不宜机械地通过特大洪水，而使频率曲线脱离点群。
2. 径流资料插补延长的基本要求是什么？（P5—6页）径流频率计算依据的资料系列应在30年以上。
当设计依据站实测资料不足30年，或虽有30年但系列代表性不足时，应进行插补延长。
插补延长年数应根据参证站资料条件、插补延长精度和设计依据站系列代表性要求确定。
在插补延长精度允许的情况下，尽可能延长长度。
径流系列的插补延长，根据资料条件可采用下列方法：（1）本站水位资料系列较长，且有一定长度流量资料时，可通过本站水位流量关系插补延长。
（2）上下游或邻近相似流域参证站资料系列较长，与设计依据站有一定长度同步系列，相关关系较好，且上下游区间面积较小或邻近流域测站与与设计依据站集水面积相近时，可通过水位或径流相关关系插补延长。
水轮发电机组安装与检修复习资料一、选择题：1.根据水轮发电机主轴装置方式，水轮发电机分为（ A ）和卧式。
（A ）立式；（B ）伞式；（C ）悬式；（D ）卧式。
2.磁极是产生（C ）的部件，也是转子具有转动惯量的主要部件之一。
（A ）电流；（B ）电压；（C ）磁场；（D ）涡流。
3.空气冷却器由许多铜管组成，在铜管的外圆面上绕满铜丝网（或铜片）的目的是增加（ B ）。
（A ）散热面积；（B ）吸热面积；（C ）风的阻力；（D ）温度。
4.磁轭的主要作用是产生（ B ）和固定磁极。
（A ）离心力；（B ）转动惯量；（C ）质量；（D ）向心力。
5.发电机转子一般由（ B ）、转子支架、磁轭和磁极等部件组成。
（A ）中心体；（B ）主轴；（C ）轮毂；（D ）箱体。
6.空气冷却器在安装前应做（ A ）耐压试验。
（A ）严密性；（B ）承载性；（C ）制冷性；（D ）绝缘性。
7.研刮推力轴瓦时，应使瓦面每平方厘米有（ B ）个接触点。
（A ）1～2；（B ）1～3；（C ）1～4；（D ）1～5.8.在安装工程上，用来确定其他有关零件或部件位置的一些特定几何元素为（ C ）。
（A ）工艺基准；（B ）校核基准；（C ）安装基准；（D ）安装基准件。
9.水轮发电机首次启动的主要目的是检查转动部分与固定部分是否有碰撞、轴瓦温度是否稳 定、（ D ）是否合格。
（A ）油温和水温；（B ）压力和流量；（C ）开机程序；（D ）摆度和振动。
10. 型号为SF300-44/12240型的水轮发电机，其转子额定转速为（ D ）r/min 。
（A ）68.2；（B ）100.4；（C ）116.2；（D ）136.4。
此题解题思路：SF300-44/12240表示水轮发电机；额定功率为300MW ；磁极个数为44（即磁极对数p=22）；定子铁芯外径为12240mm ； 故min /r . 4136223000p 3000n === 11.磁极挂装后，检查转子圆度，各半径与平均半径之差不应大于（ C ）的±5%。
水轮发电机组值班上第一篇水电厂辅助设备及厂用电系统第一章水力发电概论复习题一、填空题：1、河段水能数值的大小取决于水的落下高度和水量的大小..也就是落差和水量两个要素..2、从天然水能到生产电能的过程中;各种损失有蒸发、渗漏损失、水头损失、功率损失..3、水电厂的开发方式有抬水式开发、引水式开发、混合式开发、潮汐式水电厂、抽水蓄能电厂、梯级水电厂..4、水电厂的水工建筑物有拦水建筑物—坝、泄水建筑物、闸门、用水建筑物—水电厂进水建筑物和厂房..5、闸门从其结构来看;其类型有平板闸门和弧形闸门..6、水库的特征水位有死水位、正常蓄水位、防洪限制水位、防洪高水位、设计洪水位、校核洪水位..7、水电厂在系统中的运行原则是8、泄水建筑物的作用是宣泻洪水..9、泄水建筑物按泄流方式可分为溢洪道和深水泄水道..10、水电厂的装机容量从设计角度包括最大工作容量、备用容量、重复容量..二、选择题1、水电站的出力公式为： baP=9.81QH； bP=9.81ηQH； cP=KQH； dE=0.00272WH2、抽水蓄能电厂在电力系统中的主要作用是 da抽水；b发电；c蓄能；d削峰填谷..3、按坝的受力情况和结构特点分为 c、da溢流坝；b混凝土坝；c拱坝；d重力坝..4、多年调节水电厂在系统中一般 b、da担任基荷；b担任峰荷；c侒保证出力工作；d可担任备用任务..5、防洪限制水位是指 ca水库削落的最低水位；b允许充蓄并能保持的高水位；c汛期防洪要求限制水库兴利允许蓄水的上限水位；d水库承担下游防洪任务;在调节下游防护对象的防洪标准洪水时;坝前达到的最高水位..三、判断题1、水轮机效率ηr 和发电机效率ηc之积就是水电厂效率..√2、潮汐式水电厂只有在落潮时才能发电..×3、抽水蓄能电厂因为抽水用的电比放水时发出的电要多;所以抽水蓄能电厂在电力系统中没有什么作用..×4、按坝的材料分有重力坝、拱坝和支墩坝三类..×5、水电厂的装机容量就是满足系统最大负荷要求的那部分容量..×6、日调节水电厂在洪水期一般担任系统的调峰任务..×7、水电厂的运行费用现发电量成正比..×8、水轮发电机组操作灵活;启动与停机迅速..√9、无调节水电厂一般工作在腰荷位置..×10、水电厂出力通常是指从发电机端传送出的功率..√四、问答题1、什么是水利枢纽答：专为发电或主要为发电而建造的水工建筑物枢纽称为水利枢纽.. 2、什么是水电厂的多年平均年发电量答：是指在多年运行时间内;平均每年所生产的发电量..3、水电厂的运行有什么特点答：1水电厂的工作情况随河川径流的多变而变化..2水电厂的运行费用与实发电量的多少无关..3由于水轮发电机组操作灵活;启动与停机迅速;通常只需几分钟就可以启动或停机;增减负荷十分方便..4由于水资源及其水库具有综合利用的性质;水利系统各部分对水电厂及其水库提出各种综合利用要求;因此水电厂及其水库的运行调度方式必然受到它们的制约..4、水电厂是怎样发电的答：水轮机将水能转变为机械能;再由发电机将机械能转变为电能;送入电力系统;供用户使用..第二章水电厂辅助设备的运行一、选择题：1、水电厂辅助设备包括 a、b、c ..a油系统；b水系统；c风系统；d厂用电系统..2、水电厂的供水包括 a、b、c ..a技术供水；b消防供水；c生活供水；d水泵供水..3、推力轴承油盆中油的作用是 b、c ..a绝缘；b冷却；c润滑；d顶转子..4、离心泵启动前应 b、c ..a打开出水阀；b关闭出口阀；c充水；d排水..5、深井泵的轴折断后表现为 b ..a电流增大；b电流减少；c振动变大；d振动减小..6、润滑油的作用是a、b、d ..a润滑；b散热；c消弧；d传递压力..7、调速机构压力油油压降低将会 d ..a飞车；b自动将机组倒至空载；c自动停机；d机组自动倒至空载或停机..8、水电厂内低压风用途是 c、d ..a防冻吹冰；b空气开关的操作；c风闸制动；d检修用风..9、水电厂的消防系统由 a、c、d 组成..a消防水系统；b技术供水系统；c消防器材；d人员疏系统..10、发电机着火应用 a 灭火..a消防水；b砂子；c泡沫灭火器d1211灭火器..二、填空题1、水电厂中的红色管道表示压力油管和进油管;深绿色管道表示进水管;桔红色管道表示消防水管..2、技术供水的主要对象是发电机空气冷却器、发电机推力轴承及导轴承油冷却器、水轮导轴承及主轴密封、水冷式空气压缩机、深井泵的润滑等..3、各用水设备对技术供水的要求是水量、水温、水压、水质..4、水电厂的排水包括生产用水的排水、检修排水、渗漏排水、厂区排水..5、排水泵的形式有离心泵、深井泵、射流泵、潜水泵..6、油的粘度小则流动性大;冷却效果好；反之;粘度大时易附着金属表面不易被压出;有利于保护液体摩擦状态;一般在压力大和转速低的设备用粘度较大的油..7、机组进水闸门油压启闭机必须满足闸门正常提升、闸门正常关闭、闸门紧急关闭、闸门自降提升..8、机组进水阀的型式有蝴蝶阀、球阀、闸阀..9、水轮机进水阀的布置形式有横轴、竖轴..三、判断题1、水润滑的橡胶水导轴承不允许供水中断..√2、水电厂技术供水的排水一般设置集水井..√3、倒换机组冷却水向应采用先关后开的原则..×4、冷却用水的水温越低越好..×5、技术供水系统的通水耐水实验只要将排水阀关闭就行..×6、油的使用温度只要不达到其凝固点就行..×7、绝缘油中含有水分会使其耐压降低..√8、油的绝缘强度是以击穿电压表示的..×9、立轴式机组每次开机前都要顶转子..×10、水电厂的消防水系统比较重要..√四、问答题1、发电机空气冷却器的作用是什么答：冷却在运行过程中发电机所产生的电磁损耗和机械损耗所转化成的热量..2、为什么轴承油冷却器的冷却水温不能太低答：因为既要保证冷却器黄铜管外不凝结水珠;也可避免沿管方向温度变化太大而造成裂缝;所以冷却水温不能太低..3、油劣化的根本原因是什么预防油劣化的措施有哪些答：油劣化的根本原因是油和空气中的氧气起了作用;即油被氧化而造成..预防油劣化的措施是：消除水分侵入；保持设备正常工况;不使油温过热；减少油与空气接触;防止泡沫形成；避免阳光直接照射；防止电流的作用;油系统设备选用合适的油漆等..4、压缩空气的作用是什么答：高压：供油压装置调速器、蝴蝶阀压油罐用气；低压：机组停机制动、风动工具、吹扫用气..5、水轮机进水阀的作用是什么答：1岔管引水的水电厂;关闭进水阀是构成检修机组的安全工作条件；2停机时;减少机组漏水量和缩短重新启动时间；3防止突甩负荷时机组飞逸事故的出现..6、尾水闸门有什么作用答：尾水闸门设在尾水管出口;机组检修时可将尾水闸门关闭;抽去积水以便检修人员进行工作..当机组较长时间调相运行时;可将蝴蝶阀及尾水闸门关闭;将尾水管内的积水抽去;使转轮露出水面;即可调相运行..第三章水电厂厂用电系统一、选择题1、水电厂的厂用电是指d ..a厂用机械用电；b发电机用电；c照明用电；d厂用机械及照明..2、厂用6KV系统的接地方式是 b ..a中性点直接接地；b中性点不接地；c中性点经消弧线圈接地；d中性点经电抗器接地..3、自动空气开关可分为 a、c ..a塑料外壳式；b框架式；c万能式d胶盖闸刀..4、电动机的电源频率允许变化范围是 c ..a±0.1HZb±0.2HZc额定频率的95%～110%；d电网频率的允许范围.. 5、电动机所配熔断器的容量为 c 倍额定电流..a1.2～1.3；b4～7；c1.5～2.5；d3～4..6、倒闸操作的组织措施有 c、d ..a命令的复诵制度；b操作票制度；c工作票制度；d操作监护制度.. 7、电气设备在 b、d 可能导致保护误动..a检修状态；b热备用状态；c冷备用状态；d运行状态..8、变压器充电时; b 可能导致保护误动..a空载电流；b激磁涌流；c负荷电流；d短路电流..9、厂用电直流的主要作用是 a、b、c ..a操作电源；b信号电源；c保护电源；d正常照明..二、填空题1、水电厂的厂用电系统包括全部厂用电力网络、厂用配电装置、厂用电的交、直流电源..2、厂用电直流电源的作用是操作、保护、信号、逆变、事故照明、机组的初始励磁等的电源..3、自动空气开关的结构;一般分为触头系统、灭弧装置、操作机构、脱扣装置四个部分..4、接触器的主要组成部分有电磁系统、触头系统、灭弧装置..5、直接启动的异步电动机;其启动电流是额定电流的4~7倍..6、鼠笼式异步电动机的启动方法有直接启动、降压启动..7、低压电动机的保护一般设有熔断器、热继电器..8、电动机的过载保护是热继电器..9、电气设备的状态有检修状态、热备用状态、冷备用状态、运行状态..10、防止误操作的技术措施有__________;_______________、_________________..11、电动机运行中;三相电压差值不应大于额定值的-5%~+10%;各相电流不应大于额定值的10%..12、按照信号的不同;水电厂的信号有位置信号、事故信号、预告信号..三、判断题1、停电后会引起主机减少出力或停止发电的负荷是二类负荷..×2、为节约投资;水电厂的一类负荷也只装一台设备..×3、自动空气开关;能频繁操作..×4、电动机的启动操作只合开关;不需检查..×5、操作票的三级审核人是操作人、监护人、值长..√6、隔离开关可切断负荷..×7、对于符合并列运行条件的变压器;在倒闸操作时应采用先解列后并列的原则..×8、事故处理时;可不使用操作票和不履行监护制度..×9、直流母线分段运行;联络运行后继电式绝缘监察装置两套都应投入..×四、问答题1、水电厂厂用电接线有何要求答：1、安全可靠;运行灵活；2、投资少;运行费用低;接线简单、清晰；3、分段设置;互为备用；4、与电气主接线的关系；5、整体性..2、什么是成套开关柜答：成套开关柜是一种按照一定的接线图;将一、二次电气设备组合在一起的柜式成套配电装置..3、电动机缺相运行时有何现象;如何处理答：现象：电流表指示上升或为零;电动机本体温度升高;同时振动增大;声音异常..处理：立即启动备用设备;停止故障电动机运行;通知值长派人进行检查..在处理故障时;应首先判断是电动机电源缺相还是电动机定子回路故障..4、备用电源自动投入装置AAT有何作用对AAT装置有何要求答：就是当工作电源因故障断开后;能自动、迅速地将备用电源投入工作或将用户切换到备用电源上;使负荷不至于停电的一种装置..要求：1、工作母线电压无论因何种原因消失时;AAT装置均应启动;使备用电源自动投入;以确保不间断地对负荷供电..2、工作电源断开后;备用电源才能投入..3、AAT只应动作一次；4、AAT动作应迅速；5、AAT在电压互感器二次侧熔断器熔断时;不应误动作;因为此时工作母线并未失去电压；6、备用电源无浊压时;AAT装置应不动作；7、AAT运行方式应灵活..5、电动机着火应如何处理答：1、立即切断电源;拉开保险；2、用干式灭火器或水灭火；3、将备用电动机投入自动位置运行..6、隔离开关有何作用其操作顺序如何答：1、设备检修时;用隔离开关来隔离有电和无电部分;形成明显的断开点;以保证工作人员和设备的安全；2、隔离开关和断路器相配合;进行倒闸操作;以改变运行方式；3、可用来开断小电流电路和旁环路电流..操作顺序：停电操作时;必须先跳断路器;后拉线路侧隔离开关;再拉母线侧隔离开关；送电操作时;必须先合母线侧隔离开关;后合线路侧隔离开关;再合断路器..7、磁力启动器由哪些元件组成分别说明其功能答：由接触器和热继电器组成..功能：接触器：主要用作频繁地接通与断开正常工作的交直流主电路;也可用于大容量的控制电路;用于对电路的低电压保护..热继电器用于对电路的过载保护..8、厂用保护连动试验的目的是什么答：目的是在厂用电保护二次系统有过故障或检修作业后;模拟一次部分故障;来检查保护二次回路接线的正确性以及保护动作的正确性和保护时限的合理性..9、定相序试验在什么情况下进行;应注意什么问题答：在变压器及其连接母线有过断引扣接引作业后;在恢复变压器正常运行前;一般要做定相序试验..注意问题：1、收回有关检修作业票;检查现场有无异物；2、将所有措施恢复到冲击合闸试验状态；3、将定相断路器一般是低压侧断路器断开；4、合变压器高压侧进线断路器；5、断开定相断路器段的所有负荷开关；6、合定相断路器；7、联系检修人员定相序通过两个电源电压、互感器定向；8、定相试验完毕后;恢复正常供电..10、采用直流作为操作电源有什么优点答：由于直流蓄电池组提供的电源电压平稳、保护动作可靠;特别是厂用电消失后;蓄电池组仍能够短时正常供电..11、直流接地有何危害应如何处理答：直流操作系统采用对地绝缘运行方式;当发生一点接地时;并不会引起任何危害;但必须及时处理;否则;当发生另一点接地时;有可能使继电器发生误动;拒动;甚至会造成采用直流控制的设备误动;拒动;以至损坏设备;造成大面积停电;系统瓦解的严重后果..处理：对于装有微机型直流监察装置的直流系统;因其接地支路都能检测出来;所以检修人员只要查找该支路即可..对于只装胡继电式绝缘监察装置的;其查找原则如下：1、对直流系统进行电压检测;以判明故障点发生在正极母线还是负极母线；2、第二篇水轮发电机组及一次系统第四章水轮机运行一、名词解释1、工作水头：水轮机进、出口单位能量差;称为工作水头..2、出力：具有一定水头和流量的水流通过水轮机便做功;而在单位时间内所做的功称为水轮机出力..3、效率：能量被有效利用的程度通常称为效率..4、空蚀：凡是水流因局部地区流速增高;而产生汽化;并由此形成的破坏现象;称为空蚀..5、水轮机特性曲线：水轮机的特性分别用一些参数表示;表示这些参数之间相互变化关系的一系列曲线;称为水轮机的特性曲线..6、运转综合特性曲线：指转轮直径一定;转速不变时;效率与水头和出力之间的关系曲线..二、填空题：1、从能量观点来说;高处的水流势能大;低处的水流势能小..2、水能一般包括位能、动能、压能..3、根据水轮机转轮水流能量的形式不同;水轮机型式可分为反击型和冲击型两面大类..4、反击型水轮机按其水流流经转轮的方向不同;可分为轴流式、混流式、贯流式和斜流式..5、冲击型水轮机按其转轮的进水特征可分为水斗式、斜击式、双击式..6、混流式水轮机;水流流经转轮时基本是辐向流入;轴向流出..7、当系统负荷发生变化时;可以通过控制水轮机的导水机构来调节流量;以达到改变水轮发电机出力与系统负荷变化相适应的目的..8、水轮机转轮转动过程中;全部转动部分的重量通过座环来承受..9、水轮机主轴作用是承受水轮机转动部分的重量及转轮旋转时所产生的拉力;同时传递转轮产生的轴向水推力..10、水轮机的总效率等于水轮机的容积效率、水力效率与机械效率的乘积..11、水力损失的大小与水流速度、过流部件的形状和表面的粗糙度及水流流态有关..12、提高水轮机的容积效率;就必须减少漏水量;常用的方法是增加漏水间隙的阻力;因此装置止漏环;而其间隙尽可能的小..13、水轮机的特性曲线;通常分为线性特性曲线和综合特性曲线两大类..14、动转综合特性曲线;在其内绘有效率特性曲线、吸出高度曲线和出力限制曲线..三、选择题1、水流势能的大小可以通过 b 的高低或大小来表示..a水头； b水头与水量； c水量..2、当水流流经水轮机时;其主要损失为 a、c 损失..a机械； b热能； c漏水和摩擦等..3、水轮机是将水能转换为 a 能的一种机器..a机械； b电； c热..4、轴向水推力系数基本上与水轮机的工作水头成a无关；b正比； c反比..5、尾水管由 a、b、c、构成..a进口锥管； b弯形肘管； c出口扩散段..6、快速闸门的作用是 ca防止机组飞逸； b调节进水口流量； c机组检修时在静水中下落;切断进水口水流..10、混流式水轮机和轴流式水轮机比较;在工作水头和出力变化时;其效率变化不大的是 ba混流式； b轴流式； c其它型式..11、轴流式水轮机和混流式水轮机降低飞逸转速的方法 ba相同； b不相同..12、空蚀破坏主要是 a、b、c ..a化学作用； b机械破坏作用； c电化作用..13、出现在转轮上的空蚀称为 c ..a空腔空蚀； b间隙空蚀； c翼型空蚀 ..14、随着水流速度的增加;泥沙磨损将 aa增加； b减少； c不变..15、振动中的干扰来自水轮机水力部分的动水压力振动为 b ..a机械振动； b水力振动； c电磁振动..16、各种型式水轮机的最大效率发生在最大出力的某一出力..a 大于； b小于；c等于 ..17、对低比转速水轮机;流量随转速增加而 ba增加； b减少； c不变..18、水轮机运行特性曲线;是以 b 为横坐标的..a流量； b水头； c出力..四、问答题1、水轮机的基本参数有哪些答：1、工作水头；2、流量；3、出力和效率；4、比转速；5、转轮直径；6、空蚀系数2、什么叫反击式水轮机;其基本特征是什么答：主要以水流压能进行工作的水轮机称为反击式水轮机..其基本特征是：把水能的绝大部分能量转换成压能; 在转轮叶片前后形成压差;使转轮旋转;把水流的能量转换成转轮旋转的机械能..3、我国水轮机产品型号由哪几部分组成答：由三部分组成：第一部分由水轮机的型式及转轮的型号组成;并由汉语拼音表示；第二部分由水轮机主轴布置形式和引水室特征的代号组成；第三部分由水轮机的标称直径表示..4、混流式水轮机转轮由哪几部分构成答：由上冠、叶片、下环、止漏环、泄水锥和减压装置等组成..5、试述泄水锥的作用..答：是将水引导至尾水管;否则水流因脱流而引起机组剧烈振动..6、试述减压装置的作用..答：是降低轴向水推力;以减轻推力轴承的荷载;其上冠开有泄水孔;起排水减压的作用..7、造成机组产生飞逸的原因是什么机组飞逸有哪些危害性答：原因：水轮发电机在运行中因机组故障等突然甩去全部负荷;发电机输出功率为零;又逢调速机构失灵或其它原因使导水机构不能关闭..则水轮机的转速迅速升高以致达到飞逸转速..危害：产生飞逸时;将产生巨大的离心力;如不采取措施;强大的离心力可能损害机组转动部件或轴承系统;或引起机组剧烈振动..8、水轮机尾水管由哪几部分组成;其补气结构有哪些答：由进口锥管、弯形吸管和出口手散段组成..其补气结构有：尾水短管补气和尾水十字管补气..9、什么叫水轮机工作稳定性答：10、要防止空蚀;必须从哪几个方面来考虑答：1、设计制造方面；2、选型方面；3、运行方面；4、检修方面11、影响泥沙磨损的因素有哪能些答：1、与泥沙物质特性的关系；2、与水流特性的关系；3、与受磨损材料特性的关系；4、与运行方式的关系..12、防止泥沙磨损的措施有哪些答：1、采取防沙、排沙措施；2、合理选择涂层；3、采用抗磨材料和涂层；4、选择合理的运行工况；5、设计合理的抗磨结构..13、水轮机产生振动的原因有哪些答：机械振动的原因有：转子质量不平衡、机组轴线不正；导轴承不正等；水力振动的原因有：水力不平衡；尾水管中的水力不稳定;涡列等..14、消除水轮机振动的措施有哪些答：1、尾水管装十字架补气；2、轴心补气；阻水栅防振；4、另支撑筋消振；5、调整止漏环间隙；6、避开在振动区运行；7、如属机械原因引起的振动;查明原因后;分别通过平衡、调整轴线或调整轴瓦间隙等办法解决..15、为什么流量随转速的变化关系与比转速有关答：这是因为不同比转速的水轮机的开状不同;其内的水流情况和受离心力的影响不同;对高比转速水轮机;由于转速的增加使转轮内的水流速度增加;因此在同一开度下;可通过较多的流量..对于低比转速水轮机;随着转速的增加;通过水轮机的流量变小;这时离心力的影响是主要的..对于中比转速水轮机;流量不随转速变化..16、什么叫水轮机的工作特性曲线答：是对任一尺寸已固定的水轮机;即转轮直径一定;在水头和转速不变的情况下;表示导叶开度与出力、流量和效率之间关系的曲线;它可以表示水轮机实际工作情况..17、运转综合特性曲线包括哪些内容答：包括效率特性曲线、水头吸出高度曲线和出力限制曲线..第五章、同步发电机运行一、名词解释1、额定容量：是指一台水轮发电机长期安全运行的最大允许输出视在功率;表达式为Sn= UnIn;单位通常用kVA、MVA..2、额定功率因素：是额定有功功率与额定视在功率的比值..3、铁损耗：是指发电机定子铁芯在交变主磁通的作用下而产生的涡流损耗和磁分子阻力的摩擦所引起的磁滞损耗..4、铜损耗：是指发电机的负荷电流通过定子绕组所产生的电阻损耗..5、水轮发电机组的振动：二、选择题1、 c 式装置的水轮发电机;主要用于明槽贯流式、虹吸贯流式以及十几米水头以下的其他型式的小型水轮发电机组..a立； b卧； c斜2、悬式水轮发电机的推力轴承位于 a 机架上;在转子的 a 方..a上； b下； c负荷； d 非负荷..3、伞式水轮发电机的推力轴承装在转子 b 主的 b 机架上;或安装在水轮发电机顶盖上的推力支架上..a上； b下； c负荷..4、半伞式水轮发电机装有 a 部导轴承而没有 b 部导轴承..a上； b下； c中..5、全伞式水轮发电机装有 b 部导轴承而没有 a 部导轴承..a上； b下； c其他..6、飞逸转速愈高;水轮发电机对材质要求就愈 a ;材料的消耗就愈 c .. a高；b低； c多； d 少..7、水轮发电机的效率高;说明它内部损耗 b ;效率低;说明它的内部损耗a ..a多； b少； c一样..8、定子的扇形冲片通常由0.5mm厚的 c 的硅钢片冲制而成..a导磁率很低； b导磁率较高； c导磁率很高..9、由于镜板的旋转运行;在镜面与推力瓦之间建立起厚度为 a mm 左右的油膜..a0.1； b0.2； c0.05； d1 ..10、定子是通风系统中的主要阻力元件;在整个通风系统中;定子风阻占风阻的左右..a50%； b70%； c80%； d90%..11、制动器的制动磨板较 a;是机械制动的主要 d 点..a快； b慢； c优； d缺..12、电气制动转矩与机组转速成 b ..a正比； b反比； c无关..13、空载无励磁变转速工况试验是判断振动是否由不平衡所引起的一种试验..a机组转动部分质量； b机组电磁力； c过水系统的水力14、调相运行试验成果分析中;如机组转为调相工况后振动仍未减弱;则可肯定振动是由于 b 引起的..a水力不平衡； b机械不平衡； c电磁不平衡..三、填空题1、水轮发电机按其布置方式不同;可分为立式装置、卧式装置和斜式装置三种类型..2、额定电压是指一台水轮发电机长期运行的最高线电压..3、水轮发电机的额定功率因素是额定有功功率与额定视在功率的比值..4、转动惯量是水轮发电机转动部分的重量与其惯性直径平方的乘积..5、水轮发电机的损耗可分为电磁损耗和机械损耗两大类..6、水轮发电机的励磁损耗是指转子的励磁电流通过磁极绕组时的电阻损耗以及电刷与滑环的接触损耗..7、立式装置的水轮发电机组按其推力轴承的装设位置不同;可分为悬式型和伞式型两大类..8、水轮发电机由----------部分、--------部分及其----------部分组成..9、水轮发电机定子绕组有叠绕和波绕两种形式..10、转子是水轮发电机的旋转部件、主要由主轴、转子支架和磁极等部件组成..。

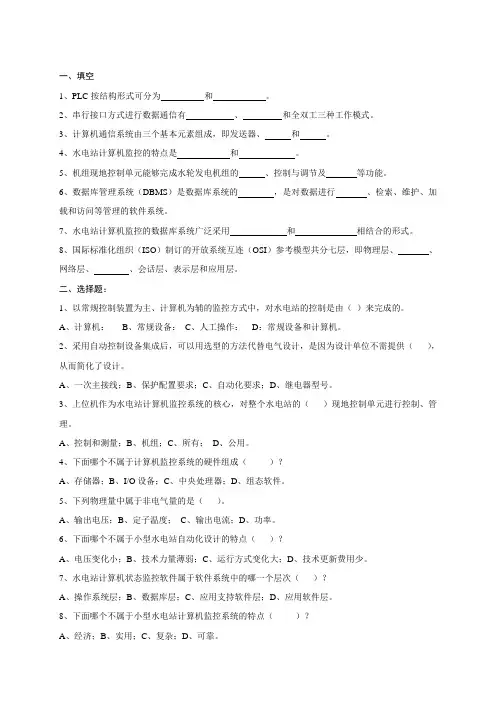

一、填空1、PLC按结构形式可分为和。
2、串行接口方式进行数据通信有、和全双工三种工作模式。
3、计算机通信系统由三个基本元素组成，即发送器、和。
4、水电站计算机监控的特点是和。
5、机组现地控制单元能够完成水轮发电机组的、控制与调节及等功能。
6、数据库管理系统（DBMS）是数据库系统的，是对数据进行、检索、维护、加载和访问等管理的软件系统。
7、水电站计算机监控的数据库系统广泛采用和相结合的形式。
8、国际标准化组织（ISO）制订的开放系统互连（OSI）参考模型共分七层，即物理层、、网络层、、会话层、表示层和应用层。
二、选择题：1、以常规控制装置为主、计算机为辅的监控方式中，对水电站的控制是由（）来完成的。
A、计算机：B、常规设备：C、人工操作：D：常规设备和计算机。
2、采用自动控制设备集成后，可以用选型的方法代替电气设计，是因为设计单位不需提供（），从而简化了设计。
A、一次主接线；B、保护配置要求；C、自动化要求；D、继电器型号。
3、上位机作为水电站计算机监控系统的核心，对整个水电站的（）现地控制单元进行控制、管理。
A、控制和测量；B、机组；C、所有；D、公用。
4、下面哪个不属于计算机监控系统的硬件组成（）？A、存储器；B、I/O设备；C、中央处理器；D、组态软件。
5、下列物理量中属于非电气量的是（）。
A、输出电压；B、定子温度；C、输出电流；D、功率。
6、下面哪个不属于小型水电站自动化设计的特点（）？A、电压变化小；B、技术力量薄弱；C、运行方式变化大；D、技术更新费用少。
7、水电站计算机状态监控软件属于软件系统中的哪一个层次（）？A、操作系统层；B、数据库层；C、应用支持软件层；D、应用软件层。
8、下面哪个不属于小型水电站计算机监控系统的特点（）？A、经济；B、实用；C、复杂；D、可靠。
A、定子温度；B、蜗壳压力；C、调速器油压；D、导叶开度三、判断题：判断下列描述是否正确，对的在括号内打“√”，错的在括号内打“×”。

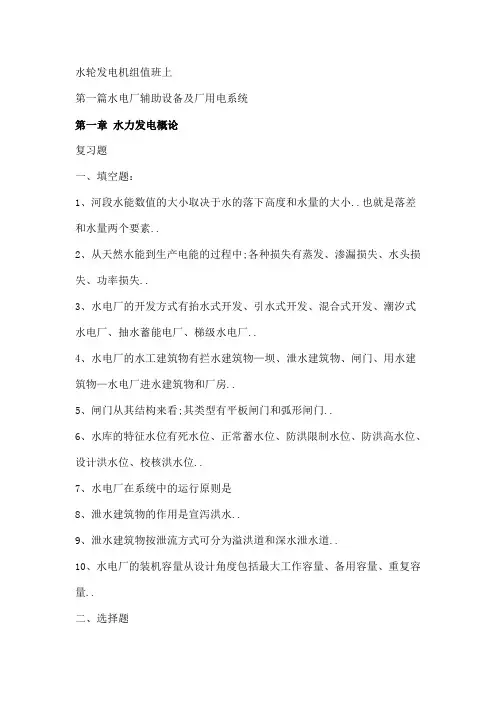

水轮发电机组值班（上）第一篇水电厂辅助设备及厂用电系统第一章水力发电概论复习题一、填空题：1、河段水能数值的大小取决于水的落下高度和水量的大小。
（也就是落差和水量两个要素。
）2、从天然水能到生产电能的过程中，各种损失有蒸发、渗漏损失、水头损失、功率损失。
3、水电厂的开发方式有抬水式开发、引水式开发、混合式开发、潮汐式水电厂、抽水蓄能电厂、梯级水电厂。
4、水电厂的水工建筑物有拦水建筑物—坝、泄水建筑物、闸门、用水建筑物—水电厂进水建筑物和厂房。
5、闸门从其结构来看，其类型有平板闸门和弧形闸门。
6、水库的特征水位有死水位、正常蓄水位、防洪限制水位、防洪高水位、设计洪水位、校核洪水位。
7、水电厂在系统中的运行原则是8、泄水建筑物的作用是宣泻洪水。
9、泄水建筑物按泄流方式可分为溢洪道和深水泄水道。
10、水电厂的装机容量从设计角度包括最大工作容量、备用容量、重复容量。
二、选择题1、水电站的出力公式为：（ b ）（a）P=9.81QH；（b）P=9.81ηQH；（c）P=KQH；（d）E=0.00272WH2、抽水蓄能电厂在电力系统中的主要作用是（ d ）（a）抽水；（b）发电；（c）蓄能；（d）削峰填谷。
3、按坝的受力情况和结构特点分为（ c、d ）（a）溢流坝；（b）混凝土坝；（c）拱坝；（d）重力坝。
4、多年调节水电厂在系统中一般（ b、d ）（a）担任基荷；（b）担任峰荷；（c）侒保证出力工作；（d）可担任备用任务。
5、防洪限制水位是指（ c ）（a）水库削落的最低水位；（b）允许充蓄并能保持的高水位；（c）汛期防洪要求限制水库兴利允许蓄水的上限水位；（d）水库承担下游防洪任务，在调节下游防护对象的防洪标准洪水时，坝前达到的最高水位。
三、判断题1、水轮机效率(ηr )和发电机效率(ηc)之积就是水电厂效率。
（√）2、潮汐式水电厂只有在落潮时才能发电。
（×）3、抽水蓄能电厂因为抽水用的电比放水时发出的电要多，所以抽水蓄能电厂在电力系统中没有什么作用。
水轮发电机组复习资料一、判断题1、球阀与蝴蝶阀相比较，尺寸小、重量轻、关闭严密、造价便宜。
( ³ )2、三绕组变压器差动保护范围是三侧断路器以内。
( ³ )3、变压器铁芯中的磁通是传递能量的桥梁。
( √ )4、变压器调压方式分为有载调压和无载调压。
( √ )5、电阻表精度越高，则内阻越小。
( √ )6、绝缘材料的绝缘电阻值与湿度有关，与温度无关。
( ³ )7、准同期并列的条件是：相位、频率相同，相序一致。
( ³ )8、线路全阻抗距离保护在母线侧相间短路时保护会启动。
( √ )9、二次设备包括继电保护、自动装置、直流电源装置。
( ³ )10、在一回路中，电流i＝I m sin(ωt－75°)，电压u＝U m sin(ωt＋285°)，故电流与电压之间相位差正好为360°。
( √ )11、如果励磁回路接触不良，就会出现转子一点接地信号。
( ³ )12、对负序分量滤过器，当通入正序和零序时，滤过器无输出。
( √ )13、异步电动机的转差率是指同步转数与转子转速之差。
( ³ )14、装在灭弧室的油，只用来作灭弧用，可以不要求其有绝缘性能。
( ³ )15、发电机失磁系指发电机在运行过程中失去励磁电流而使转子磁场消失。
( √ )16、频率变动范围不超过±0.5Hz时，发电机可按额定容量运行。
( √ )17、计算机的输入、输出通道又称过程通道。
( √ )18、把模拟量转换成数字量称D／A转换。
( ³ )19、输电线路高频保护的耦合电容器作用是构成高频信号通道，阻止高压工频电流进入弱电系统。
(√ )20、日调节水电站在洪水期一般担任系统的调峰任务。
( ³ )21、三极管有两个PN结，二极管有一个PN结，因此能用两个二极管组成一个两PN结的三极管( ³ )22、倍压电路主要是利用一个电容器所充得的电压和电源电压叠加后，再给另一个电容器充电，而使后一个电容器得到的电压是电源电压的二倍，依次类推，可以获得二倍、三倍…等许多倍电压。
水轮机复习知识要点总结水轮机是一种利用水流能量转换为机械能的装置，广泛应用于水电站等领域。
了解水轮机的工作原理和相关知识对于工程师和对水电能源感兴趣的人士来说非常重要。
本文将对水轮机的复习知识要点进行总结。
一、水轮机的分类1. 水轮机按照能量转换方式可以分为两类：压力式水轮机和速度式水轮机。
2. 按照转机轴位置的不同，水轮机分为垂直轴水轮机和水平轴水轮机。
3. 常见的水轮机类型包括：反击式水轮机、混流式水轮机、离心式水轮机和斜流式水轮机。
二、水轮机的工作原理1. 水轮机通过叶轮受到水流作用，并将水流的动能转化为叶轮的运动能力。
2. 水从导水管进入水轮机的水室，经过叶轮的叶片后，推动叶轮转动。
3. 受到水力作用的叶轮将转动能量传递给轴，从而带动发电机等设备产生电能。
三、水轮机的关键构件1. 叶轮：叶轮是水轮机的核心部件，由叶片和轮盘组成，主要负责接受水流的能量并将其转化为机械能。
2. 轴：轴是连接叶轮和发电机或其他负载的组件，承载叶轮的动力，并将机械能传递给发电机。
3. 导水管：导水管将水引导到水轮机的水室，确保水流能够顺畅地进入叶轮。
4. 减速器和发电机：减速器用于调整叶轮的转速以适应发电机的要求，而发电机将机械能转化为电能。
四、水轮机的性能参数1. 转速：水轮机的转速是指叶轮每分钟旋转的圈数，常用单位为转/分钟。
2. 出力：水轮机的出力是指水轮机每单位时间内所输出的功率，常用单位为千瓦（kW）或兆瓦（MW）。
3. 效率：水轮机的效率是指水轮机将水流能量转化为机械能的比例，通常以百分比表示。
4. 流量：水轮机的流量是指单位时间内通过水轮机的水流量，常用单位为立方米/秒（m³/s）。
五、水轮机的运行与维护1. 水轮机运行时需要注意水流的稳定性和平滑性，以保证水轮机的正常工作。
2. 定期对水轮机的各个部件进行检查和维护，包括叶轮的清洁和润滑系统的检查。
3. 遇到异常情况时，需要及时采取措施，避免水轮机发生故障或进一步损坏。
第一章绪论1、水利工程：指对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而修建的工程。
水利工程的根本任务是：除水害兴水利。
2、水工建筑物：为了达到防洪、灌溉、发电、供水等目的，需要修建各种不同类型的水工建筑物，用来控制和支配水流。
这些建筑物统称为水工建筑物。
3、水利枢纽：集中建造的几种水工建筑物配合使用，形成一个有机的综合体，称为水利枢纽。
水利枢纽分为蓄水枢纽（水库）和取水枢纽。
其中水库枢纽包括挡水、泄水、输水（或引水）三类建筑物，称为水库三大件。
4、水工建筑物的分类：挡水建筑物：用以拦截江河，形成水库或壅高水位。
如拦河坝、拦河闸。
泄水建筑物：用以宣泄多余水量，排放泥沙和冰凌，或为人防、检修而放空水库等，以保证坝和其他建筑物的安全。
如溢流坝、溢洪道、隧洞。
输水建筑物：为灌溉、发电和供水的需要，从上游向下游输水用的建筑物。
如：引水隧洞、渠道、渡槽、倒虹吸等。
取（进）水建筑物：是输水建筑物的首部建筑物，如引水隧洞的进口段、进水闸等。
整治建筑物专门建筑物5、水工建筑物的特点：（1）工作条件的复杂性；（2）设计选型的独特性；（3）施工建造的艰巨性；（4）工程效益的显著性；（5）环境影响的多面性；（6）失事后果的严重性；6、分等分级的目的：为使工程的安全可靠性与其造价的经济合理性恰当地统一起来，水利枢纽及其组成的建筑物要进行分等分级。
水利枢纽按其规模、效益和在国民经济中的重要性分为五等。
水工建筑物按其所属枢纽工程的等别及其在工程中的作用和重要性分为五级。
第二章重力坝1、重力坝的工作原理：在水压力及其他荷载的作用下，主要依靠坝体自身重量产生的抗滑力来满足稳定的要求。
其基本剖面为上游面近于垂直的三角形剖面。
2、重力坝的特点：（1）泄洪和施工导流比较容易解决；（2）安全可靠，结构简单，施工技术比较容易解决；（3）对地形、地质条件适应性强；（4）受扬压力影响较大；（5）温度控制要求严格。
3、重力坝的类型：其结构形式为：实体重力坝、空腹重力坝、宽缝重力坝。

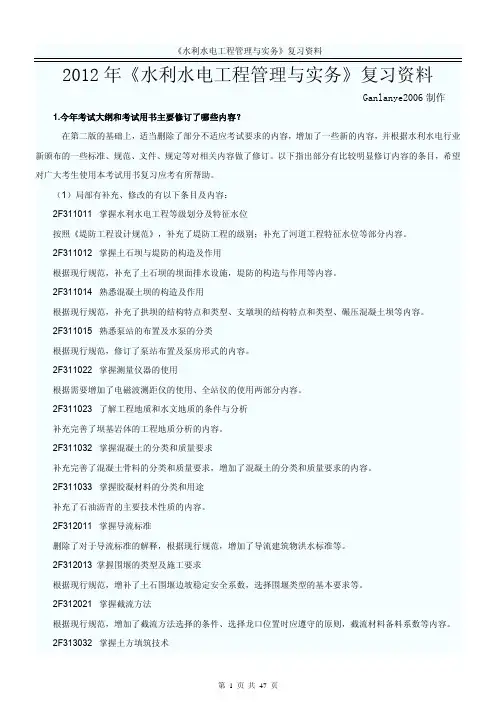

2012年《水利水电工程管理与实务》复习资料Ganlanye2006制作1.今年考试大纲和考试用书主要修订了哪些内容？在第二版的基础上，适当删除了部分不适应考试要求的内容，增加了一些新的内容，并根据水利水电行业新颁布的一些标准、规范、文件、规定等对相关内容做了修订。
以下指出部分有比较明显修订内容的条目，希望对广大考生使用本考试用书复习应考有所帮助。
（1）局部有补充、修改的有以下条目及内容：2F311011 掌握水利水电工程等级划分及特征水位按照《堤防工程设计规范》，补充了堤防工程的级别；补充了河道工程特征水位等部分内容。
2F311012 掌握土石坝与堤防的构造及作用根据现行规范，补充了土石坝的坝面排水设施，堤防的构造与作用等内容。
2F311014 熟悉混凝土坝的构造及作用根据现行规范，补充了拱坝的结构特点和类型、支墩坝的结构特点和类型、碾压混凝土坝等内容。
2F311015 熟悉泵站的布置及水泵的分类根据现行规范，修订了泵站布置及泵房形式的内容。
2F311022 掌握测量仪器的使用根据需要增加了电磁波测距仪的使用、全站仪的使用两部分内容。
2F311023 了解工程地质和水文地质的条件与分析补充完善了坝基岩体的工程地质分析的内容。
2F311032 掌握混凝土的分类和质量要求补充完善了混凝土骨料的分类和质量要求，增加了混凝土的分类和质量要求的内容。
2F311033 掌握胶凝材料的分类和用途补充了石油沥青的主要技术性质的内容。
2F312011 掌握导流标准删除了对于导流标准的解释，根据现行规范，增加了导流建筑物洪水标准等。
2F312013 掌握围堰的类型及施工要求根据现行规范，增补了土石围堰边坡稳定安全系数，选择围堰类型的基本要求等。
2F312021 掌握截流方法根据现行规范，增加了截流方法选择的条件、选择龙口位置时应遵守的原则，截流材料备料系数等内容。
2F313032 掌握土方填筑技术根据现行规范，增加压实机械选择时，应考虑的因素；此外，在铺料与整平、料场的质量检查和控制，坝面的质量检查和控制的内容上均作了详细的修订。
2022年版全国二级建造师执业资格考试用书《水利水电工程管理与实务》1.水利工程建设程序分为几个阶段？答：水利工程建设程序一般分为：项目建议书、可行性研究报告、初步设计、施工准备（包括招标设计）、建设实施、生产准备、竣工验收、后评价等阶段。
2.什么是前期工作？答：一般情况下，项目建议书、可行性研究报告、初步设计称为前期工作。
3.水利工程项目划分为几类？答：（1）水利工程建设项目按其功能和作用分为公益性、准公益性和经营性三类。
（2）水利工程建设项目按其对社会和国民经济发展的影响分为中央水利基本建设项目（简称中央项目）和地方水利基本建设项目（简称地方项目）。
（3）水利工程建设项目根据其建设规模和投资额分为大中型和小型项目。
4.何为代建制？答：根据水利部发布的《关于水利工程建设项目代建制管理的指导意见》（水建管[2015]91号），水利工程建设项目代建制，是指政府投资的水利工程建设项目通过招标等方式，选择具有水利工程建设管理经验、技术和能力的专业化项目建设管理单位（以下简称代建单位），负责项目的建设实施，竣工验收后移交运行管理单位的制度。
5.何为PPP制？答：PPP制是政府和社会资本合作的一种投融资模式。
根据《国务院关于创新重点领域投融资机制鼓励社会投资的指导意见》(国发[2014]60号)有关要求,国家发改委、财政部、水利部联合发布《关于鼓励和引导社会资本参与重大水利工程建设运营的实施意见》（发改农经[2015]488号），实施意见明确除法律、法规、规章特殊规定的情形外,重大水利工程建设运营一律向社会资本开放。
只要是社会资本,包括符合条件的各类国有企业、民营企业、外商投资企业、混合所有制企业,以及其他投资、经营主体愿意投入的重大水利工程,原则上应优先考虑由社会资本参与建设和运营。
结合上述规定及重大水利工程建设运营实际，发改委与水利部于2017年组织制定《政府和社会资本合作建设重大水利工程操作指南（试行）》。
《水文及水利水电规划》期末复习题一、判断题（×）1.水资源是再生资源，因此总是取之不尽，用之不竭的。
（×）2.河川径流来自降水，因此，流域特征对径流变化没有重要影响。
（√）3.闭合流域的径流系数应当小于１。
（√）4．水文测站所观测的项目有水位、流量、泥沙、降水、蒸发、水温、冰凌、水质、地下水位、风等。
（×）5．水文测站可以选择在离城市较近的任何河段。
（×）6．决定河道流量大小的水力因素有水位、水温、水质、泥沙、断面因素、糙率和水面比降等。
（√）7．根据不同用途，水文站一般应布设基线、水准点和各种断面，即基本水尺断面、流速仪测流断面、浮标测流断面及上、下辅助断面、比降断面。
（×）8．基本水文站网布设的总原则是在流域上以布设的站点数越多越密集为好。
（×）9. 由随机现象的一部分试验资料去研究总体现象的数字特征和规律的学科称为概率论。
（√）10.偶然现象是指事物在发展、变化中可能出现也可能不出现的现象。
（×）11.在每次试验中一定会出现的事件叫做随机事件。
（√）12.随机事件的概率介于0与1之间。
（√）13.x、y两个系列的均值相同，它们的均方差分别为σx、σy，已知σx＞σy，说明x系列较y系列的离散程度大。
（×）14.统计参数C s是表示系列离散程度的一个物理量。
（×）15.均方差σ是衡量系列不对称（偏态）程度的一个参数。
（×）16.湿润地区，降水量多，年径流系数小，从而使年径流量与年降水量关系密切。
（×）17.干旱地区降水量较少，年蒸发系数较大，从而使年径流量与年降水量关系密切。
（√）18.下垫面对年径流量的影响，一方面表现在流域蓄水能力上，另一方面通过对气候条件的改变间接影响年径流量。
（×）19.小流域与同一地区中等流域相比较，其多年平均径流深两者相等。
（×）20.小流域与同一地区中等流域相比较，一般小流域的多年平均径流深C v值小。
水轮机调速器期末复习资料第一章水轮机调节的基本概念水轮机调节系统由被控制系统（调节对象）和被控制系统（调节器）所组成，对水电站而言，调节器就是调速器。
由于水电站是一个水、机、电综合系统，一方面机组与压力引水道有水力上的联系，另一方面又与电力系统有电气上的联系。
因而调节对象包括机组（水轮机和发电机）、引水道和电网。
国家电力部门规定，电网的额定频率为50Hz（赫兹），大电网（容量大于3000MW）允许的频率偏差为±0.2Hz，小电网（容量小于3000MW）允许的频率偏差为±0.5。
水轮机调节的任务就是解决如何能使机组转速（频率）保持在额定值附件的某个范围之内。
水轮机调节的实质就是：根据偏离额定值的转速（频率）偏差信号，调节水轮机的导水机构和轮叶机构，维持水轮发电机机组功率与负荷功率的平衡。
调节进入水轮机的流量，对于混流式水轮机，采用改变导叶开度的办法；对于转桨式水轮机，采用同时协联改变导叶开度和转轮叶片角度的办法；对冲击式水轮机，采用同时协联改变喷针行程和折向器开度的办法来实现。
水轮机调速器是水电站水轮发电机组重要的辅助设备之一，它除了控制机组的转速之外，还与电站二次回路或微机监控系统相配合，完成如下的工作：（1）进行机组的正常操作：机组的开停机、增减负荷以及发电、调相等各种工况的相互切换。
（2）保证机组的安全运行：在各种事故情况下，机组甩掉全部负荷后，调速系统应能保证机组迅速稳定在空载转速或根据指令信号，可靠地紧急停机。
（3）实现机组的经济运行：按要求自动分配机组间的负荷。
按调速器元件结构分类——可分为机械液压型和电气液压型两大类。
按调速器容量的大小分类——可分为大型调速器、中小型调速器和特小型调速器。
按调速器调节规律分类——可分为PI型和PID型调速器。
按调速器所用油压装置和接力器是否单独设置分类——可分为独立式和分离式调速器。
YT－6000；YDT－18000；WST－100型号的含义。
水利水电规划》复习思考题、简答题：1、兴利调节按照调节周期可分为哪几类？各计算时段应取多长？2、简述水库特性曲线的含义、计算方法及用途。
3、简述水电站在电力系统中的运行方式并举例说明。
4、简述年调节水电站最大工作容量的计算步骤。
5、电力系统一般由哪些电站构成，简述各类型电站的工作特点及工作位置6、河川水能资源的基本开发方式主要有哪几种？区别何在？7、简述电力系统的容量组成关系。
8、水库调洪计算所需基本方程有那些？如何建立联解关系？9、水利水能规划的主要内容及步骤是什么？二、判断题：1 我国水能资源量居世界首位，而人均水资源量却不及世界平均水平。
（）2 水电站装机容量小于其最大工作容量。
（）3 调洪计算的原理是水量平衡方程。
（）4 我国水能资源量居世界首位，因而人均水资源量高于世界平均水平。
（）5 调洪计算的原理是流量平衡方程。
（）6 引水式电站发电引用流量不等于电站所在河段原天然河道流量。
（）7 河床式水电站不承担坝上游侧的水压力。
（）8 引水式水电站通常为径流式开发。
（）9 水电站装机容量大于其最大工作容量。
（）10 水库的兴利与防洪调度均可根据水库调度图进行。
（）11 径流调节计算的依据是水量平衡原理。
（）12 当水库水位达到设计洪水位时水库已不承担下游地区的防洪任务。
（）13 水电站保证出力是指水电站枯水期的平均出力。
（）14 坝前水位高于防洪高水位后，下泄流量将大于下游城市防洪标准流量。
（）15水电站设计水平年一般采用第一台机组投入运行后的第10〜20年。
（）、单项选择题1 水力发电基本原理是（）A、流量方程B、水量方程C、伯努利方程D、动量方程我国水能资源主要集中在（ ）决定水能资源蕴藏量的直接参数除流量外，还有（）水利水能规划工作的核心是拟定水资源（ ）与主要参数选择。
开发方式B 、开发顺序C 、开发时间D 、开发计划水库防洪库容是指防洪限制水位与（ ）之间的库容通过水库与下游区间来水相互补偿以满足用水要求的调节方式叫（ ）B 、单一水库补偿调节C 、水库群补偿调节D 、年调节2 A 、3 A 、4 A 、5 A 、6 A 、7 A 、8 A 、9A 、10 A 、11 A 、 12A 、13 A 、14 A 、 15 A 、 16 A 、17 A 、 18 水流出力系数一般的取值范围是（ 0〜0.5 B 、6.5〜8.5 ）。
《⽔利⽔电施⼯》考试复习题及答案第⼀章练习题⼀、填空题1、⽤全段围堰法导流时，宣泄⽔流通常⽤_____________、____________或_________等。
2、围堰按使⽤的材料不同，可以分为____________、_________、_________、_______等。
3、围堰按与⽔流⽅向的相对位置，可以分为________和_____________。
4、围堰按导流期间基坑淹没与否可分为___________和_____________。
5、混凝⼟围堰的形式有___________________和___________________。
6、⼟⽯过⽔围堰的下游⾯板及堰脚的加固保护措施有______________、___________、_________ 及________________、7、解决围堰防冲的措施有_____________________、_____________________。
8、⼟⽯围堰的拆除⽅法有_____________或_______________。
9、导流时段的划分与_____________________、________________、_______________与_______________等有关。
10、截流的施⼯过程包括____________、_____________、_____________与_____________四项⼯作。
11、截流的基本⽅法有_______________和________________两种。
12、⼟⽯坝施⼯，若坝⾝在汛前不可能达到拦洪⾼程，可采⽤_________________、________________、_________________、________________等措施。
13、基坑排⽔按排⽔时间及性质分________________与__________________。
淮河源头水资源的可持续利用研究河南省桐柏县地处豫鄂边区、桐柏山腹地，全县地域面积1941km2，水土流失面积1300km2，其中淮河流域面积1314km2，水土流失面积900km2.桐柏县属于淮河源头，大部分面积处于山丘区，水资源贫乏，洪涝灾害严重，水土流失严重，水环境条件恶化，有部分河道遭受污染。
桐柏县淮河流域区降水量丰富，平均为1100mm，但降雨年际变化大，年内分配不均匀，汛期雨量约占全年雨量的70%，由于拦蓄能力有限，可利用量极少，大部分直接流失或渗入河道，形成地表径流。
径流深平均为400mm，地表径流为5.2亿m3，地下水资源量约为0.4亿m3，水资源总量为5.6亿m3.一、桐柏淮河流域区存在的问题1.水土流失严重桐柏县淮河流域区的水土流失比较严重。
县域内淮河流域面积为1314km2，淮河流域区内水土流失面积达900km2，造成农田跑水、跑土、跑肥。
据不完全统计，区内年流失土壤量为422万t，年土壤侵蚀平均厚度为4mm;切割、蚕食、淤积和埋压耕地，上游坡耕地被切割得支离破碎，导致弃耕撂荒;危害水利设施，山洪暴发时，常冲毁或淤积塘堰、水库及灌渠等水工建筑物。
2.生态环境恶化及水资源严重匮乏桐柏县过去到处是“树木参天碧水绿，山村庄户林里头”的秀丽景色，森林覆盖率在70%以上，现在许多地方森林稀少，甚至成了光山秃岭，水源缺乏，气候干燥，旱涝灾害频繁，几乎是连年发生。
过去基本不存在的农村饮水困难，现在却成了困扰山区发展的头等大事，广大城乡出现农村饮水危机。
1999年春点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版节，桐柏县城自来水水源干枯，自来水停止供水，全城出现水荒。
3.水环境条件恶化桐柏县淮河流域区位于淮河上游，对于保持淮河中下游的良好水质起到举足轻重的作用，区内现有碱矿、金矿及县直、乡直等企业，对淮河水质有一定程度的污染;另外，地表水污染通过入渗等形式影响地下水，加之化肥、农药的不合理使用，地下水环境每下愈况。
第一章水资源综合利用1、水力发电的基本原理及计算公式：水力发电就是利用天然水能生产电能的水利部门。
水流在重力作用下不断向下游运动，其重力势能会转化为动能来发电。
水流出力：单位时间内的水能 N1-2=9.81QH1-2（kw）某一河段蕴藏的水能资源：E1-2=N1-2·T（kw·h）8P2、河川水能资源的估算：利用水流出力的累加值估算某一河流的水能资源量见9P表1-13、集中水能的方式：集中水能的方法：集中落差、引取流量水电站集中水能的方式有坝式，引水式，混合式同“4”4、水资源的开发方式：坝式：坝后式、河床式；引水式：有压引水式、无压引水式；混合式5、水源的获得方案：水源主要有：1、蓄洪补贴 2、引取水量较丰的河湖水 3、汲取地下水为了配合以上水源，需要修建相应工程：1、蓄水工程 2、自流灌溉引水渠首工程 3、提水灌溉工程 4、渠系 5、长藤结瓜水利系统6、各种灌溉方法及其优缺点：地面灌溉：优点：投资省，技术简单；缺点：用水量大，容易引起地表土壤板结；地下灌溉：优点：土壤湿润均匀，避免板结，节约用水量；缺点：资金及田间工程量大；喷灌：优点：可以灵活掌握洒水量，降低灌水定额，省水、增产；缺点：投资高，需要消耗劳动力，灌水质量受风速影响大；滴灌：优点：省水、省工、省地、省肥；缺点：投资高，滴头容易堵塞7、灌溉制度：某种作物在全生育期内规定的灌水次数、灌水时间、灌水定额、灌溉定额。
其中，灌水定额指某一次灌水时每亩田的用水量；灌溉定额是指全生育期历次灌水定额之和。
8、灌溉用水量的计算：见P169、防洪和治涝的工程措施：1、水土保持2、筑堤防洪与防汛抢险3、疏浚与整治河道4、分洪、滞洪与蓄洪第二章兴利调节1、水库的特征水位和特征库容：死水位(Z死) 死库容(V死)正常蓄水位（Z蓄）兴利库容（V兴）防洪限制水位(Z限)防洪高水位(Z防)防洪库容(V防)设计洪水位(Z射洪)拦洪库容(V拦)校核洪水位(Z校洪)调洪库容(V调洪)总库容(V总)有效库容(V效)2、水库的水量损失：包括蒸发损失、渗漏损失，冰冻地区还可能有结冰损失渗漏损失可分三类：(1)坝身及水工建筑物止水不严处(2)通过坝基及绕坝两翼处(3)坝底、库边流向较低渗水层处3、水库蒸发损失的计算：见P 294、水库泥沙淤积形态：横向淤积形态可分为全断面淤积、主槽淤积、沿湿周均匀淤积；纵向淤积形态可分为三角洲淤积、带状淤积、锥体淤积5、年保证率与历时保证率的计算和大小： 水利水电部门正常工作的保证程度，称为工作保证率。
填空题 1、水电站进水口的类型包括无压进水口和有压进水口，其中无压进水口包括： 表面式进水口 和 底部拦污栅式进水口 ，有压进水口包括： 坝式进水口 ， 岸式进水口 、 塔式进水口 。 2、压力管道的水力计算包括： 水头损失计算 , 水锤计算 。压力管道的供水方式有： 单元供水 , 分组供水 , 联合供水 。 3、岔管布置方式有： 卜形布置 、 对称Y形布置 、 三岔形布置 。对于明钢岔管按其所用的加强方式，其结构型式有： 内加强月牙肋岔管 , 三梁岔管 , 贴边岔管 , 球形岔管 , 无梁岔管 , 隔壁岔管 。 4、厂区枢纽布置中所组成的综合体包括： 主厂房 , 副厂房 ， 引水道 ,尾水道 ,主变压器场 , 高压开关站 , 交通道路及行政生活区 。 5、地下埋管的施工程序包括： 开挖 ， 钢衬安装 ， 混凝土回填 ， 灌浆 。 6、水电站的五大类型包括有： 坝式水电站 ， 引水式水电站 ， 混合式水电站 ， 抽水蓄能电站 ， 潮汐电站 。 7、压力管道的特点有： 坡度陡 、 承受最大水头且受水锤动水压力 、 靠近厂房 。 8、明钢管引近厂房的方式有： 正向引近 , 纵向引近 , 斜向引近 。 9、地下埋管的灌浆分为： 回填灌浆 ， 接缝灌浆 ， 固结灌浆 。 10、水电站包括枢纽建筑物和发电建筑物，枢纽建筑物包括： 挡水建筑物 ， 泄水泄沙建筑物 ， 过坝建筑物 ，发电建筑物包括 引水建筑物 和 发电厂房及其附属建筑物 。 11、地面式厂房分为 河床式 、 坝后式 、 坝内式 、 岸边式 。 12、压力管道常用的阀门类型有 闸阀 、 蝴蝶阀 、 球阀 。 13、调压室的类型有 简单圆筒式 、 阻抗式、 双室式 、 溢流式 、 差动式 、 气垫式 。 14、调压室水位波动计算的方法有 解析法 、 列表法 、 图解法 、 电算法 。 15、尾水管的主要型式有 直锥形 、 弯锥形 、 弯曲形 。 16、动力渠道分为 自动调节渠道 和 非自动调节渠道 。 17、明钢管用镇墩和支墩支承，镇墩分为： 封闭式 、 开敞式 。支墩分为： 滑动式支墩 、 滚动式支墩 、 摇摆式支墩 。 19、混凝土坝体压力管道按布置方式分为坝内埋管、 坝上游面管道 和 坝下游面管道 。坝内埋管布置方式有 斜式 、 平式 、 竖井式 。 20、作用在明钢管上的力按作用方向分为 轴向力 、 法向力 、 径向力 。 名词解释 1、压力前池：位于动力渠道末端，是把无压引水道的无压流变为压力管道的有压流的连接建筑物。 2、坝式水电站：拦河筑坝，坝前壅水，在坝址处形成落差所建的电站。 3、引水式水电站：在河段上游筑闸或低坝(或无坝)取水，经人工引水道引水到河段下游来集中落差所建的水电站。 4、水电站：是将水能转变为电能的设备和建筑物的综合体，是生产电能的企业。 5、直接水锤：阀门关闭时间Ts等于或小于一个相长，由水库处异号反射回的水锤波尚未到达阀门断面，阀门已经关完，这种水锤称直接水锤。 6、间接水锤：当阀门尚未关完，水库异号反射回来的降压波已经到达阀门处，对该处产生的升压波起抵消作用，使阀门处的水锤升压值小于直接水锤值，这样的水锤叫间接水锤。 7、水锤：压力管道中随着流速的变化产生附加水头的现象，称为水锤。 8、月牙肋岔管：是三梁岔管的一种发展，它是用一个嵌入管体内的月牙形肋板来代替三梁岔管的U形梁，它由主管扩大段和支管收缩段组成的。 9、地下埋管：是埋藏于地层岩石之中的钢管，可以是斜的、垂直的隧洞式压力管道。 10、伸缩节：是分段敷设的明钢管上的必设的管道附件，其功用是在温度升高或降低时候，钢管可以沿轴线方向自由伸缩，从而消除或减少温度应力。 11、压力管道：从水库或引水道末端的压力前池或调压室，将水在有压状态下引入水轮机的输水管。 12、涌波现象：丢弃负荷时，水轮机引用流量突然减小，渠道水位由下游向上游依次逐渐升高，这种水位升高的现象是由渠末向渠首逐步传递的，称涌波现象。 简答题
1、水力发电引水道的进水口应满足哪些要求？ 1）必需的进水能力。进水口坎顶足够低，过水断面足够大，有一定的淹没深度。 2）水质符合发电要求。防止污物、冰块、有害泥沙进入而造成引水道淤积和建筑物及设备损伤。 3）水头损失要小。进水口形状应平滑渐变，使流态平顺，无突变和漩涡；流速尽量小；要防止堵塞。 4）流量可按要求控制。进水口要设工作闸门(也称事故闸门)和检修闸门。 5）施工、安装、运行检修方便。
2、试述地下埋管的改进途径和措施。 (1)改进途径 ①研制和采用高强度钢材； ②改进设计理论； ③改进结构形式和工程措施。 (2)采取的措施 ①采用高强度钢材； ②采用双层钢管作为钢衬； ③采用箍管； ④采用柔性钢衬； ⑤采用预应力混凝土衬砌； ⑥完全取消衬砌； ⑦不考虑围岩的影响，按明钢管计算，但提高钢材的允许应力。
3、调节保证计算的内容与目的是什么？ (1)内容： ①丢弃负荷时。 Ⅰ、机组转速最大升高值；Ⅱ、压力管道及蜗壳内最大水锤压强值；Ⅲ、尾水管真空度校核，同时应注意开度变化终了后的反水锤是否超过增加负荷时的水锤值。 ②增加负荷时。 Ⅰ、机组转速最大降低值：只对单独运行的电站进行，加入系统运行的电站，转速受系统频率制约，不会有很大的降低；Ⅱ、压力管道和蜗壳内最大压力降低值。 (2)目的：通过调节保证计算和分析，正确合理地解决导叶启闭时间、水锤压力和机组转速的上升值三者之间的关系，最后选择合适的导叶启闭时间和方式，使水锤压力和机组转速的上升值在允许的范围内。
4、地下埋管的优点与缺点。 优点：1）布置灵活方便。地下埋管设在岩体内部，地质条件由于地表，管线位置选择比较自由，并且可以缩短管道长度。 2）利用围岩承担内水压力，减少钢衬壁厚。减小钢衬壁厚，可以降低造价，制造、焊接、安装等工作简化，在保证钢衬质量、加快安装速度方面优越性更突出。特大容量、高水头的管道，采用明管技术上难于实现，采用地下埋管可能解决。 3）运行安全。运行不受外界条件影响，维护简单。管道超载能力很大。 缺点：1）构造较复杂，施工安装工序多，工艺要求较高，地下施工条件差，这会使造价增加。 2）工程质量不易保证，影响工期，有时是影响电站投产的关键工程。 3）容易造成外压失稳。
5、调压室的设计要求与基本类型。 设计要求：1）能充分反射水锤波；使传道引水道中的水锤值控制在合理的范围内； 2）要求调压室波动稳定，并且要求波动能迅速衰减。 3）调压室应尽量靠近厂房，缩短压力管道长度，降低水锤值及压力管道造价。 4）波动振幅小，频率低，减小调压室高度，并有利于机组稳定运行。 5）在正常运行时，水流经过调压室与引水道连接处的水头损失应尽量小。 6）工程安全可靠，施工简便，造价经济。 基本类型：1）圆筒式调压室；2）阻抗式调压室；3）水室式调压室；4）溢流式调压室；5）差动式调压室；6）气垫式调压室。（0.8×4+0.6×8=8分）
6、水电站引水建筑物设计时应满足哪些要求？ 1）有符合要求的输水能力。引水道要有足够的过水面积和流速，并且防止引水道中泥沙沉积；防止引水道表面被冲蚀、长草，增加糙率从而减小流速；防止岩土坍塌、岸崩等堵塞引水道。 2）要尽量减少从引水道向外漏水。 3）减少水头损失。尽量减小引水道长度，减小表面粗糙度，减少弯道和断面变化。 4）保证水质。要防止危害水电站运行的泥沙、污物、冰凌等进入引水道。进水口要采取防范措施，对于开敞式明渠，取道沿线应采取措施，防止山坡上污物、泥沙和人为垃圾等进入渠道。已进入引水道的污物应采取措施及时清除。 5）运行安全可靠。 6）引水道应能放空和维护检修 7）结构经济合理，便于施工及运行。
7、水力发电的优点。 1）水电是再生性能源。 2）水力发电具有综合效益。 3）水能可以进行调节。 4）水力发电可以实现可逆。 5）水力发电具有运行上的高度机动性。 6）水力发电成本低，造价不高。 7）水力发电站的能源利用率高。 8）有利于改善生态环境。
8、减小水锤压力的措施。 1）缩短压力管道长度。在较长的引水系统中，通过设置调压室，是缩短压力管 道的常用措施。 2）减小压力管道中的流速。减小流速可减小压力管道中单位水体的动量，从而减小水锤压力。设计流量一定，减小流速需扩大断面，增加管道造价，这要同设置调压室方案比较后决定。 3）采用合理的阀门开度调节规律。 4）延长有效的关闭时间。① 反击式水轮机装置减压阀；② 冲击式水轮机装置折流器； ③ 设置水阻器。
计算题： 1、基本资料：某电站简单压力管道，设计水头160m，管道中最大流速为4m/s，管道长600m，水锤波速1200m/s，阀门全部开启。试计算： (1) 当阀门在1秒中全部关闭，求最大水锤压力。 (2) 当阀门在8秒中按直线规律全部关闭，求最大水锤压力值。
解： (1)相长tr=2L/a=2×600/1200=1s Ts=1s=tr，发生直接水锤 12004489.89.8aHvmg
(2) Ts=8s＞tr，发生间接水锤 水管特性常数ρ=(avmax)/(2g H0 ) =(1200×4)/(2×9.8×160)=1.53 ρτ0=1.53×1=1.53>1
判断为极限水锤 管道特性系数σ=(Lvmax)/(g H0Ts)=(600×4)/(9.8×160×8)=0.191 最大水锤压力相对值ξm=2σ/（2-σ）=2×0.191/（2-0.191）=0.211
