变压器安装及架线(施工方案)1

电气专业施工方案（一）电力变压器安装主要施工方案1）熟悉变压器型号、变比、吊装重量等主要技术参数2）安装流程施工准备→器身检查→安装直接与油箱法兰连接的器件→冷却器等附件检查、清洗、打压→附件安装→抽真空脱水、脱气→真空注油→补油、调整油位→整体密封试验→电气试验→检查验收3）施工前的准备工作⑴场地准备：变压器道轨安装完毕，并验收合格。

⑵工具、设备准备：注油设备、登高设备、消防器材、工具。

⑶变压器绝缘判断。

⑷到现场的油要试验合格，若不是同批同型号油应做混油试验。

⑸浸入油中的运输附件、油箱应无渗漏并取油样试验合格。

4）主变就位主变就位使用千斤顶。

5）器身检查①器身检查时应符合下列规定周围空气温度不宜低于0℃，器身温度不宜低于周围空气温度。

空气相对湿度≤65%时，器身暴露时间小于16小时；空气相对湿度≤75%时，器身暴露时间小于12小时；空气相对湿度大于＞75%不应开始工作或立即停止工作。

②器身检查主要项目⑴器身各部位无移动现象，检查时严禁攀登引线。

⑵所有螺栓应紧固，并有防松措施，绝缘螺栓应无损坏，防松绑扎完好。

⑶铁芯检查：铁芯应无变形、铁轭与夹件间的绝缘垫应良好；铁芯一点接地，无多点接地；拆开接地线后，铁芯对地绝缘良好；打开夹件与铁轭接地片后，铁芯拉板及铁轭拉带应紧固，绝缘良好。

绝缘围屏绑扎牢固，围屏上所有线圈引出处的封闭应良好。

⑷绕组检查：绕组绝缘层应完整，各绕组应排列整齐，间隙均匀，油路无堵塞；绕组的压钉应紧固，围屏上所有线圈引出线处的封闭应良好。

⑸引出线检查：引出线绝缘包扎牢固、引出线绝缘距离合格，固定牢靠。

引出线的裸露部分应无毛刺或尖角，其焊接应良好；引出线与套管的连接应可靠，接线正确。

⑹绝缘屏障应完好，且固定牢固，无松动现象。

⑺油路畅通、检查各部件应无油泥、水滴、金属屑末等杂物。

⑻以上工作完成时现场办理隐蔽工程签证，此项目为质量签证点。

6）附件安装包括：高压套管、低压套管、冷却装置、储油柜、气体继电器、压力释放装置、吸湿器、净油器、测温装置及油路安装。

变压器安装工程施工方案一、项目概述该变压器安装工程是在某个电力工程建设项目中的一个重要组成部分。

该项目的主要目标是，为该电力工程建设项目的电网提供稳定的电力输出，以满足工程中各个电器设备的使用需求。

二、安装前的准备工作在进行变压器安装前，需要做好以下准备工作：1. 建立项目团队首先，需要指定一个专门的团队来负责该变压器安装工程的施工。

该团队应由项目经理、现场技术人员、电气工程师等专业人员组成。

2. 评估场地条件在开始安装之前，需要对安装场地进行评估，以确定场地是否符合安装要求。

这包括检查场地的地基、排水、通风、电力供应等方面。

3. 检查设备在进行安装前，需要对变压器本身进行检查，包括检查设备的完好性、运行状况等方面。

如有异常情况需要及时排除。

4. 制定安装方案制定详细的安装方案，包括安装的时间、场地布局、设备位置等方面的考虑。

这样可以提高施工效率，减少施工中出现的问题。

三、安装过程变压器安装的过程主要分为以下几个阶段：1. 基础施工首先需要进行基础施工，包括地面准备、布置沟槽、安装底座等方面。

这个阶段需要注意的是保证基础的平整度和强度，做好排水工作。

2. 主体设备安装在基础完成后，需要进行主体设备的安装。

这个过程主要是将变压器放置在预定位置，并进行定位和固定。

3. 连接管路在设备安装完成后，需要进行管路的连接。

这个过程涉及到一些细节，包括管道的走向、管道接头的安装等。

4. 确定接线并接通电源在整个安装过程完成后，需要进行最后的接线工作，包括将传输线缆连接到变压器和电力网中，并对整个系统进行检查和测试。

这个时候可以通电以进行设备测试和维护。

四、安装后的维护变压器安装完成后，还需要进行定期维护，以确保设备长期稳定运行。

这个过程包括设备的日常检查、防护工作、故障排除等。

五、总结通过以上的介绍，我们可以看出变压器安装工程的前期准备和施工过程都是非常重要的。

只有在每个步骤中都充分考虑细节问题并制定详细的方案，才能够最大化地确保设备的稳定性和安全性。

电力变压器安装施工方案一、施工准备1.确定施工方案：根据设计要求和变压器的性能参数，确定变压器的安装位置、基础形式、接线方式等施工方案。

2.编制施工图纸：根据设计要求和现场实际情况，编制变压器安装的施工图纸，包括基础平面图、接线图、动作装置图等。

3.准备材料和工具：根据施工图纸，准备好所需的材料和工具，包括变压器、基础材料、电缆、接线端子、绝缘材料、测量工具等。

二、基础施工1.现场测量：根据施工图纸，利用测距仪、水平仪等测量工具，确定变压器的准确安装位置，并标示在地面上。

2.基础开挖：按照施工图纸上的基础平面图要求，对变压器基础进行开挖，保证基础尺寸和形状的准确度。

3.基础浇筑：根据变压器的重量和基础设计要求，选择适当的混凝土材料进行浇筑，保证基础的稳定和强度。

4.基础养护：对新浇筑的基础进行养护，包括保持基础表面湿润、避免外力破坏等，保证基础的稳定和强度。

三、变压器安装1.变压器吊装：先使用吊车将变压器吊装到离地面一定高度的位置，再利用起重绳具和滑轮将变压器缓慢降落到基础上。

2.变压器就位：将变压器调整到正确的安装位置，确保变压器与基础平面垂直度的要求，并使用水平仪进行检测和调整。

3.接线端子连接：根据施工图纸上的接线图，将变压器的电缆与接线端子进行连接，确保连接牢固和可靠。

4.绝缘材料安装：根据变压器的绝缘要求，在变压器的接线端子上安装绝缘材料，保证变压器的安全运行。

5.动作装置安装：根据施工图纸上的动作装置图，将变压器的动作装置和控制装置进行安装和连接，保证变压器的正常运行。

四、验收和试运行1.验收：对变压器的安装进行全面检查和验收，包括基础、吊装、连接、绝缘、动作装置等方面的检查，确保安装质量和性能满足设计要求。

2.试运行：完成变压器的安装后，进行试运行，测试变压器的输入输出电压和电流是否正常，以及动作装置和控制装置的正常工作情况，保证变压器的正常运行。

以上是电力变压器安装的施工方案，通过合理的准备、施工和验收过程，确保变压器能够正常安装和运行，提供稳定可靠的电力供应。

变压器安装施工方案一、工程概述本次工程为具体工程名称的变压器安装施工，旨在为该项目提供稳定可靠的电力供应。

变压器的规格型号为具体型号，额定容量为容量值，安装位置位于详细安装地点。

二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，制定详细的施工方案，并向施工人员进行技术交底。

2、对变压器的性能、参数进行详细了解，掌握其安装要求和注意事项。

（二）材料准备1、准备好变压器本体、附件、绝缘材料、电缆等安装所需的材料。

2、对材料进行质量检验，确保其符合设计要求和相关标准。

（三）施工机具准备1、配备吊车、起重机、电焊机、兆欧表、万用表等施工机具。

2、对施工机具进行检查和调试，确保其性能良好，能够正常使用。

（四）现场准备1、清理安装现场，确保场地平整、道路畅通。

2、设置好施工围挡和警示标识，保证施工安全。

三、施工流程（一）基础验收1、检查变压器基础的尺寸、位置、标高是否符合设计要求。

2、检查基础的平整度和强度是否满足安装要求。

（二）变压器运输与就位1、使用吊车将变压器运输至安装现场。

2、在变压器就位过程中，要注意保护其外观和绝缘部件，避免碰撞和损伤。

（三）附件安装1、安装散热器、油枕、吸湿器等附件。

2、对附件进行检查和调试，确保其性能正常。

（四）接线1、按照设计图纸进行变压器的高低压接线。

2、接线时要保证接线牢固、接触良好，相序正确。

（五）绝缘测试1、使用兆欧表对变压器的绝缘电阻进行测试。

2、测试结果应符合相关标准和规范的要求。

（六）注油1、对变压器进行注油，注油过程中要注意油的质量和油温。

2、注油后要进行静置和排气，确保变压器内部无气泡。

（七）交接试验1、进行变压器的交接试验，包括直流电阻测试、变比测试、短路阻抗测试等。

2、试验结果应符合相关标准和规范的要求。

（八）验收与送电1、对变压器的安装质量进行验收，验收合格后方可送电。

2、送电前要进行最后的检查和确认，确保各项准备工作就绪。

四、质量控制措施（一）严格按照施工图纸和相关技术规范进行施工，确保施工质量符合要求。

第1篇变压器作为电力系统中的重要设备，其施工质量直接影响到电力系统的安全稳定运行。

为了确保变压器施工质量，提高施工效率，本方案针对变压器施工进行了详细规划，从施工准备、施工工艺、质量控制、安全管理等方面进行阐述。

二、施工准备1. 工程概况（1）工程名称：XX变电站变压器施工工程（2）工程地点：XX市XX区XX变电站（3）工程规模：XX万千伏安（4）工程期限：XX个月2. 施工组织（1）项目经理：XXX（2）项目副经理：XXX（3）施工队长：XXX（4）施工班组长：XXX3. 施工材料及设备（1）变压器：XX型号，XX万千伏安（2）施工材料：绝缘油、绝缘纸、电缆、接地线、螺丝等（3）施工设备：吊车、卷扬机、切割机、焊接机、测量仪器等4. 施工图纸及技术资料（1）变压器施工图纸（2）变电站总体设计图纸（3）施工技术规范（4）相关资质证书及施工许可证三、施工工艺1. 变压器基础施工（1）基础施工前，对基础进行平整、夯实，确保基础表面无积水。

（2）根据施工图纸，采用钢筋混凝土结构，基础尺寸为XX米×XX米×XX米。

（3）基础钢筋绑扎，确保钢筋间距、间距偏差及保护层厚度符合规范要求。

（4）混凝土浇筑，控制混凝土坍落度，确保混凝土强度。

2. 变压器本体施工（1）变压器本体安装前，对本体进行检查，确保无损坏。

（2）根据施工图纸，将变压器本体放置在基础上，确保本体水平。

（3）本体与基础连接，采用焊接或螺栓连接，确保连接牢固。

（4）本体内部绝缘油注入，根据厂家要求，严格控制绝缘油温度和压力。

3. 附件安装（1）油枕、散热器、油位计等附件安装，按照施工图纸和厂家要求进行。

（2）电缆接线，按照电缆布置图和电缆编号进行。

（3）接地线连接，确保接地线连接牢固，接触良好。

4. 变压器调试（1）变压器空载试验，检查变压器空载损耗、空载电流等参数。

（2）变压器负载试验，检查变压器负载损耗、负载电流等参数。

（3）变压器绝缘电阻测试，确保绝缘电阻符合规范要求。

变压器施工方案一、前言本施工方案旨在确保变压器施工过程中的安全性和高效性，保障变压器设备的正常运行。

遵循本方案可使施工过程有条不紊，降低变压器设备损坏的风险，提高施工质量。

二、施工准备1. 项目背景本次施工针对（具体变压器设备或项目名称）。

2. 施工方案编制由（施工单位）编制的《变压器施工方案》为本次施工的执行依据。

3. 施工人员及培训确保施工人员拥有相关证书和经验。

施工前进行必要的培训，使每位施工人员熟悉本施工方案的内容和要求。

三、施工流程1. 施工前检查在施工前，施工人员应进行必要的设备检查，确保设备完好无损。

2. 施工安全•在施工现场设置明显的安全警示标识；•确保施工人员穿着符合安全要求的个人防护装备；•避免在恶劣天气条件下进行施工。

3. 施工操作•按照《变压器施工方案》的要求，有序进行施工操作；•注意操作规范，遵循设备操作手册。

4. 施工监督设立专门的监督组织，对施工过程进行监督，确保施工符合要求。

四、施工结束1. 施工完工验收完成施工后，进行设备验收工作。

确保设备运转正常、无漏电、无渗漏等问题。

2. 施工材料处理将施工所用的材料及垃圾进行妥善处理，做到环保和清洁。

3. 施工总结对本次施工过程进行总结，记录施工中出现的问题和解决方案，为今后的施工工作提供经验参考。

五、安全注意事项1. 务必遵循《变压器施工方案》的要求进行施工操作；2. 约定设备操作的限制和条件，严禁擅自进行违规操作；3. 施工过程中，严格按照安全操作规程执行，确保施工场所无任何安全隐患。

六、结语本施工方案是为确保变压器施工过程的安全性、高效性而制定的。

执行方请严格按照该方案的要求进行施工操作，确保设备安全可靠的投入使用。

感谢您的合作，祝施工顺利！。

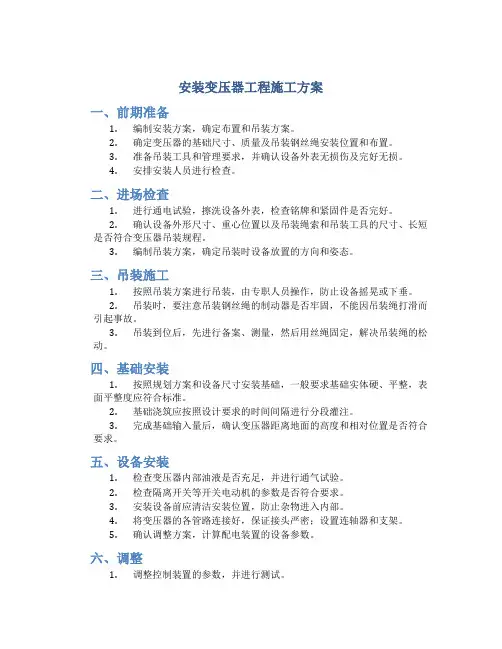

安装变压器工程施工方案一、前期准备1.编制安装方案，确定布置和吊装方案。

2.确定变压器的基础尺寸、质量及吊装钢丝绳安装位置和布置。

3.准备吊装工具和管理要求，并确认设备外表无损伤及完好无损。

4.安排安装人员进行检查。

二、进场检查1.进行通电试验，擦洗设备外表，检查铭牌和紧固件是否完好。

2.确认设备外形尺寸、重心位置以及吊装绳索和吊装工具的尺寸、长短是否符合变压器吊装规程。

3.编制吊装方案，确定吊装时设备放置的方向和姿态。

三、吊装施工1.按照吊装方案进行吊装，由专职人员操作，防止设备摇晃或下垂。

2.吊装时，要注意吊装钢丝绳的制动器是否牢固，不能因吊装绳打滑而引起事故。

3.吊装到位后，先进行备案、测量，然后用丝绳固定，解决吊装绳的松动。

四、基础安装1.按照规划方案和设备尺寸安装基础，一般要求基础实体硬、平整，表面平整度应符合标准。

2.基础浇筑应按照设计要求的时间间隔进行分段灌注。

3.完成基础输入量后，确认变压器距离地面的高度和相对位置是否符合要求。

五、设备安装1.检查变压器内部油液是否充足，并进行通气试验。

2.检查隔离开关等开关电动机的参数是否符合要求。

3.安装设备前应清洁安装位置，防止杂物进入内部。

4.将变压器的各管路连接好，保证接头严密；设置连轴器和支架。

5.确认调整方案，计算配电装置的设备参数。

六、调整1.调整控制装置的参数，并进行测试。

2.以观察设备在长时间运行时是否受到外界干扰或被损坏。

3.确定供电线路和变压器的配合。

七、安全检查1.检查工人的劳动保护和安全物资是否到位，已经穿戴好。

2.检查上下加载和吊装机构及绞车、气缸、钩运行是否正常。

3.检查安装完毕后设备的松动状态与运行状态。

八、总结本次变压器的安装工作，我们按照施工方案和规定进行，现场管理严密，质量得到了保证，安全得到了有力保障。

我们希望未来继续按照安装方案进行，确保设备的安全、可靠、稳定运行。

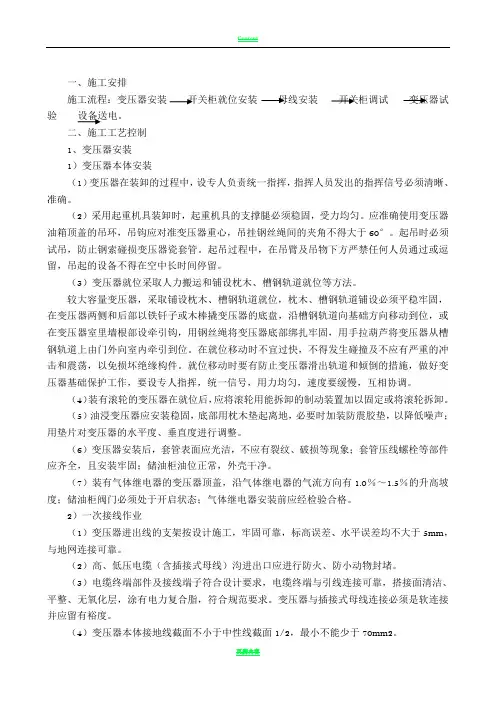

一、施工安排施工流程：变压器安装开关柜就位安装母线安装开关柜调试变压器试验设备送电。

二、施工工艺控制1、变压器安装1）变压器本体安装（1）变压器在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。

（2）采用起重机具装卸时，起重机具的支撑腿必须稳固，受力均匀。

应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于60°。

起吊时必须试吊，防止钢索碰损变压器瓷套管。

起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留，吊起的设备不得在空中长时间停留。

（3）变压器就位采取人力搬运和铺设枕木、槽钢轨道就位等方法。

较大容量变压器，采取铺设枕木、槽钢轨道就位，枕木、槽钢轨道铺设必须平稳牢固，在变压器两侧和后部以铁钎子或木棒撬变压器的底盘，沿槽钢轨道向基础方向移动到位，或在变压器室里墙根部设牵引钩，用钢丝绳将变压器底部绑扎牢固，用手拉葫芦将变压器从槽钢轨道上由门外向室内牵引到位。

在就位移动时不宜过快，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。

就位移动时要有防止变压器滑出轨道和倾倒的措施，做好变压器基础保护工作，要设专人指挥，统一信号，用力均匀，速度要缓慢，互相协调。

（4）装有滚轮的变压器在就位后，应将滚轮用能拆卸的制动装置加以固定或将滚轮拆卸。

（5）油浸变压器应安装稳固，底部用枕木垫起离地，必要时加装防震胶垫，以降低噪声；用垫片对变压器的水平度、垂直度进行调整。

（6）变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装牢固；储油柜油位正常，外壳干净。

（7）装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0％～1.5％的升高坡度；储油柜阀门必须处于开启状态；气体继电器安装前应经检验合格。

2）一次接线作业（1）变压器进出线的支架按设计施工，牢固可靠，标高误差、水平误差均不大于5mm，与地网连接可靠。

（2）高、低压电缆（含插接式母线）沟进出口应进行防火、防小动物封堵。

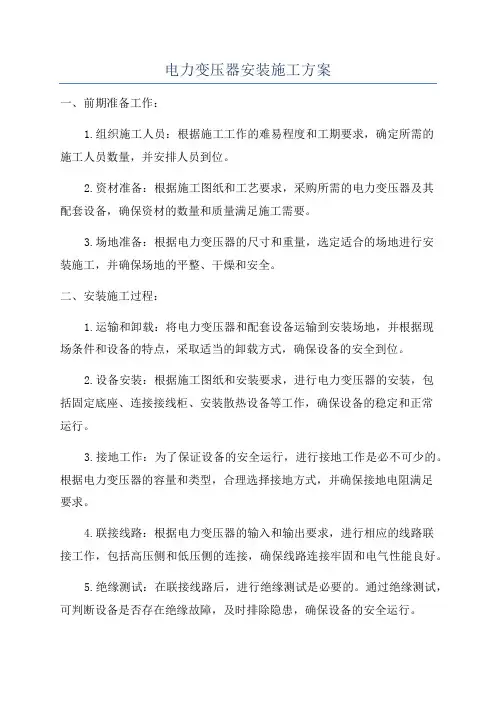

电力变压器安装施工方案一、前期准备工作：1.组织施工人员：根据施工工作的难易程度和工期要求，确定所需的施工人员数量，并安排人员到位。

2.资材准备：根据施工图纸和工艺要求，采购所需的电力变压器及其配套设备，确保资材的数量和质量满足施工需要。

3.场地准备：根据电力变压器的尺寸和重量，选定适合的场地进行安装施工，并确保场地的平整、干燥和安全。

二、安装施工过程：1.运输和卸载：将电力变压器和配套设备运输到安装场地，并根据现场条件和设备的特点，采取适当的卸载方式，确保设备的安全到位。

2.设备安装：根据施工图纸和安装要求，进行电力变压器的安装，包括固定底座、连接接线柜、安装散热设备等工作，确保设备的稳定和正常运行。

3.接地工作：为了保证设备的安全运行，进行接地工作是必不可少的。

根据电力变压器的容量和类型，合理选择接地方式，并确保接地电阻满足要求。

4.联接线路：根据电力变压器的输入和输出要求，进行相应的线路联接工作，包括高压侧和低压侧的连接，确保线路连接牢固和电气性能良好。

5.绝缘测试：在联接线路后，进行绝缘测试是必要的。

通过绝缘测试，可判断设备是否存在绝缘故障，及时排除隐患，确保设备的安全运行。

6.调试和试运行：在完成安装施工后，进行设备的调试和试运行，以验证设备的性能和工艺是否满足要求。

根据调试结果，及时调整和改善设备的运行参数。

7.文明施工：在整个施工过程中，要注重文明施工，遵守安全操作规程，确保施工环境的整洁和安全，减少施工对周围环境和人员的影响。

三、安全措施和注意事项：1.施工人员的安全：电力变压器安装施工过程中，要对施工人员进行安全教育和培训，提高其安全意识和操作技能。

同时，要配备必要的防护用具，确保人员在施工中的安全。

2.设备的安全：在安装过程中，要严格遵守设备的安装要求和安全操作规程，确保设备的安全运行。

在设备运行过程中，要定期检查和维护设备，及时排除隐患。

3.环境的保护：在施工过程中，要注意环境保护，防止施工对周围环境的污染和破坏。

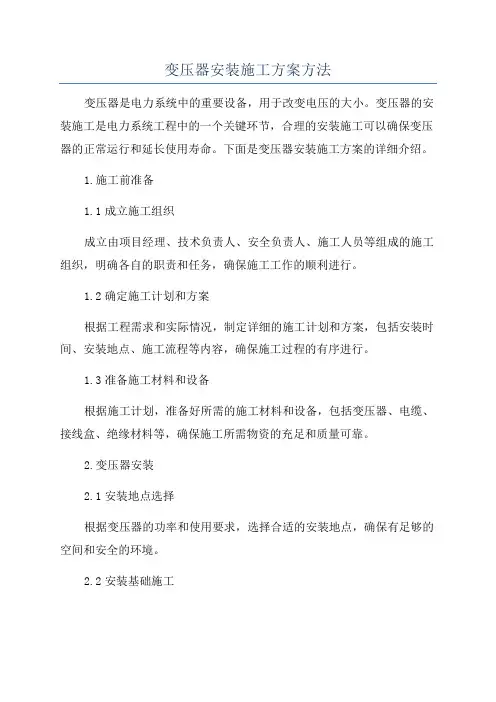

变压器安装施工方案方法变压器是电力系统中的重要设备，用于改变电压的大小。

变压器的安装施工是电力系统工程中的一个关键环节，合理的安装施工可以确保变压器的正常运行和延长使用寿命。

下面是变压器安装施工方案的详细介绍。

1.施工前准备1.1成立施工组织成立由项目经理、技术负责人、安全负责人、施工人员等组成的施工组织，明确各自的职责和任务，确保施工工作的顺利进行。

1.2确定施工计划和方案根据工程需求和实际情况，制定详细的施工计划和方案，包括安装时间、安装地点、施工流程等内容，确保施工过程的有序进行。

1.3准备施工材料和设备根据施工计划，准备好所需的施工材料和设备，包括变压器、电缆、接线盒、绝缘材料等，确保施工所需物资的充足和质量可靠。

2.变压器安装2.1安装地点选择根据变压器的功率和使用要求，选择合适的安装地点，确保有足够的空间和安全的环境。

2.2安装基础施工先进行基础的施工工作，包括挖土、铺设基础板、浇筑混凝土等，确保安装基础的稳固和牢固。

基础施工过程中要注意土质的选择和排水的问题。

2.3安装变压器本体将变压器本体按照设计要求放置在基础上，注意与基础的连接牢固和稳定。

安装过程中要使用起重设备，并采取防护措施，防止损坏变压器。

2.4安装冷却设备根据变压器的额定功率和使用要求，安装相应的冷却设备，包括风扇、散热器等。

安装过程中要遵守操作规程，确保设备的正常运行和安装的牢固性。

2.5安装接线盒和电缆根据接线盒的位置和布线要求，安装接线盒并连接电缆，确保电缆的质量和接线的可靠性。

安装过程中要仔细检查接线的正确性，防止接错或接反。

2.6进行接地和绝缘处理安装完变压器和相关设备后，进行接地和绝缘处理，确保设备与地面的接触良好，并采取隔离措施，避免电流泄漏和设备损坏。

3.安全检测和调试3.1施工质量检查在变压器安装施工结束后，对每个工序的施工质量进行检查，包括基础、设备安装、接线等。

检查过程中要仔细检查每个环节的质量，并及时纠正和修复存在的问题。

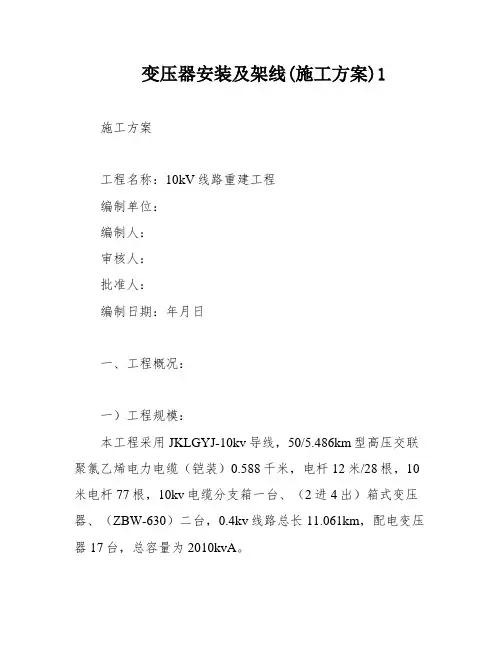

变压器安装及架线(施工方案)1 施工方案工程名称：10kV线路重建工程编制单位：编制人：审核人：批准人：编制日期：年月日一、工程概况：一）工程规模：本工程采用JKLGYJ-10kv导线，50/5.486km型高压交联聚氯乙烯电力电缆（铠装）0.588千米，电杆12米/28根，10米电杆77根，10kv电缆分支箱一台、（2进4出）箱式变压器、（ZBW-630）二台，0.4kv线路总长11.061km，配电变压器17台，总容量为2010kvA。

二）编写依据：本工程编写依据为GB—1992《电气装置安装工程10kv及以下架空电力线路及验收规范》、GB—2005《110~~500KV 架空送电线路施工及验收规范》、DL 5009.2—2004《电力建设安全工作规程第2部分：架空电力线路》、Q/CSG—2008《南方电网工程施工工艺控制规范》以及《XXX基建工程质量控制作业标准（WHS）》。

三）作业流程图：1.架线1.1放线：在防线过程中，必须对线材进行认真的外观检查，对线材损伤、断头及其它缺陷应采取措施处理后方可进入下道工序。

防线时要尽量避免导线与地面摩擦，尤其在岩石裸露地段更应采取必要的措施保护导线。

如果发生导线或地线损伤时必须按照“施工及验收规范”所规定的程序与要求进行处理。

1.2人力防线时，为减少拖线长度，线盘一般放在线距离的中间，以便向两头展放，并要求线盘放置处地势较平坦宽广，以便回线盘放。

要跨越交通路口、高差较大的坎边、树木较多的地段、有刮磨电线可能等处，均应布置临护人员，以便观查导线展放情况，防止导线因挂住而产生磨伤、断股，或导致金钩及灯笼等损伤。

2．临时拉线的位置：紧线开始前应该在耐张杆塔受力的反方向预设临时增强杆塔的稳定性，抵消紧线时导线的一部分水平力和平衡单边挂线后的张力以防杆塔发生倾斜或变形。

即杆塔上每一根架线都要敷设一根临时拉线，拉线的悬挂点应尽量靠近线点。

工人按规定指挥架线，协调各配合人员之间的工作，安排技术人员统一施工。

变压器及配件安装施工方案(整理)一、前言在电力系统中，变压器是起到降低或提高电压的重要设备，其安装施工方案的合理性和规范性对于电力系统的正常运行具有重要意义。

本文将详细介绍变压器及配件的安装施工方案，以指导相关人员在实际施工过程中的操作。

二、准备工作在进行变压器及配件的安装施工前，需要进行充分的准备工作，包括以下方面：1.确定安装位置：根据变压器的功率和使用环境等因素，选择合适的安装位置。

2.检查设备完好：确保变压器及配件的设备完好无损，配件齐全。

3.制定施工计划：根据安装位置和设备要求，制定详细的施工计划，包括施工流程和安全措施等。

三、安装步骤1. 场地准备在确定好安装位置后，首先需要对安装场地进行准备工作，包括清理杂物、平整土地等，确保安装场地符合要求。

2. 安装基础根据变压器的尺寸和重量，进行基础的施工工作，包括制作混凝土基础或安装底座等，确保基础牢固稳定。

3. 安装变压器将变压器运输至安装位置，使用起重设备将其卸车并安装在基础或底座上，根据要求进行固定和接地处理。

4. 连接配件根据设备要求，连接变压器的输入输出端子，并安装配件如冷却器、绝缘子等，确保连接牢固可靠。

5. 调试测试完成安装后，进行变压器的调试测试工作，包括输入输出电压的检测、运行试验等，确保设备正常运行。

四、安全注意事项在变压器及配件的安装施工过程中，需要注意以下安全事项：1.施工过程中要遵守相关安全规范，佩戴好安全防护用具。

2.使用起重设备时，要注意承载能力，确保安全操作。

3.施工现场要保持整洁，避免发生意外事故。

五、总结变压器及配件的安装施工是电力系统建设中重要的一环，合理的安装方案和规范的操作可以保证设备正常运行，提高系统的稳定性和可靠性。

希望本文对相关人员在变压器安装施工中有所帮助，提高施工效率和质量。

以上是关于变压器及配件安装施工方案的相关内容，希望能对您有所帮助。

变压器安装施工方案一、前期准备工作。

在进行变压器安装施工之前，首先需要做好充分的前期准备工作。

这包括对变压器安装位置进行勘察和测量，确保安装位置符合相关的安全要求和规范。

同时，还需要对变压器的运输和搬运进行规划，确保变压器能够顺利地运送到安装位置，并且能够安全地进行搬运和吊装。

二、安装位置准备。

在确定好变压器安装位置后，需要对安装位置进行准备工作。

首先要确保安装位置的地基平整、坚实，并且能够承受变压器的重量。

其次，需要在安装位置周围设置好安全警示标志，确保施工现场的安全。

同时，还需要对安装位置周围的环境进行清理，确保施工现场的整洁和安全。

三、变压器吊装。

在安装位置准备工作完成后，可以进行变压器的吊装工作。

在进行吊装之前，需要对吊装设备进行检查和调试，确保吊装设备的正常运行。

同时，还需要对吊装方案进行详细的计划和布置，确保吊装过程中的安全。

四、变压器安装。

变压器吊装完成后，可以进行变压器的安装工作。

在进行安装之前，需要对变压器进行检查，确保变压器的外壳完好，绝缘性能良好。

同时，还需要对变压器的接线进行检查和确认，确保接线的正确性和可靠性。

在安装过程中，需要严格按照安装图纸和安装要求进行操作，确保安装的准确性和安全性。

五、变压器接地。

在变压器安装完成后，需要对变压器进行接地工作。

接地是保证变压器安全运行的重要环节，需要严格按照相关的规范和要求进行接地操作，确保接地的可靠性和有效性。

六、安全检查。

在变压器安装施工完成后，需要对安装工作进行全面的安全检查。

这包括对变压器的外观进行检查，确保变压器的外壳完好无损；对接线进行检查，确保接线的牢固可靠；对接地进行检查，确保接地的有效性。

同时，还需要对施工现场进行清理，确保施工现场的整洁和安全。

七、施工总结。

在变压器安装施工完成后，需要对整个施工过程进行总结。

这包括对施工过程中出现的问题和困难进行分析和总结，为今后的施工工作提供经验和借鉴。

同时，还需要对施工工作的质量进行评估，确保施工工作的质量达到相关的要求和标准。

一、工程概况1.1 变压器型号：SZ11-5000/35GY1.2 额定容量：5000KVA1.3 额定电压：高压35KV，低压10KV1.4 变压器重量：约30吨1.5 施工地点：XX市XX区XX街道二、施工准备2.1 人员组织：成立变压器安装施工小组，明确各岗位责任人和工作内容，包括施工负责人、技术员、电工、吊装技术员等。

2.2 工具设备：准备必要的施工工具和设备，如起重机、叉车、地牛车、吊索具、测量仪器等。

2.3 材料准备：准备变压器及相关附件，如油箱、套管、油位计、温度计等。

2.4 施工图纸：熟悉变压器安装图纸，了解安装工艺、技术要求和安全注意事项。

三、施工步骤3.1 基础验收对变压器基础进行验收，确保基础强度、标高、水平度等符合设计要求。

3.2 变压器吊装采用起重机将变压器吊装至基础，注意吊装过程中的安全措施，确保变压器平稳就位。

3.3 变压器就位将变压器缓慢移动至基础位置，调整变压器位置，确保变压器与基础之间的距离符合要求。

3.4 变压器固定使用螺栓将变压器固定在基础上，确保变压器固定牢固。

3.5 接线施工按照图纸要求，连接变压器高压侧和低压侧的引线，并进行绝缘测试。

3.6 油箱注油将变压器油箱内的油位调整至正常范围，确保变压器正常运行。

3.7 试验调试对变压器进行绝缘测试、空载试验、负载试验等，确保变压器符合技术要求。

四、施工安全措施4.1 施工人员应穿戴安全帽、安全带、防护眼镜等安全防护用品。

4.2 吊装过程中，注意吊装绳索的检查和吊装设备的稳定性。

4.3 变压器就位过程中，确保变压器与基础之间的距离符合要求，避免碰撞。

4.4 变压器固定过程中，确保变压器固定牢固，防止变压器倾斜或移位。

4.5 接线施工过程中，注意绝缘测试，确保变压器安全运行。

五、施工质量保证措施5.1 严格按照变压器安装图纸和技术要求进行施工。

5.2 施工过程中，对关键环节进行严格把控，确保施工质量。

5.3 施工完成后，对变压器进行全面的试验调试，确保变压器符合技术要求。

变压器的安装施工方案变压器是电力系统中的重要设备之一，用于实现不同电压等级之间的互换。

在进行变压器的安装施工工作时，需要严格按照相关规定和标准进行操作，以确保设备的安全性和可靠性，同时也需要考虑到实际施工条件和环境因素的影响。

一、现场勘查和准备工作在进行变压器的安装施工前，需要进行现场勘查和准备工作，以了解现场情况并做好相关准备工作。

具体包括以下内容：1. 现场勘查：对于变压器的安装场地进行勘查，需要了解场地的地形、土质、周围环境等情况，以判断场地是否符合安装要求；对于变压器之间的导线、电缆等走线进行勘查，确定走线方案，并预留足够的空间和通道；同时还需要了解现场施工条件和安全隐患，做好相应的预防措施。

2. 施工准备：根据现场勘查的结果，做好相应的施工准备工作，包括场地清理、铺设路基、加固基础、安装施工设备、调拨材料和器材等。

二、变压器安装施工在进行变压器的安装施工时，需要按照以下步骤进行操作：1. 设备吊装：根据设备的不同规格和重量，选择合适的吊装设备和吊装方式，将设备吊装到设备基础上，并进行水平校正和固定。

2. 设备接线：根据设备接线图和施工方案，进行设备内部和外部的接线工作，包括主要电缆、控制电缆、接地线等，接线应按照规定的接线顺序和方法进行。

3. 干式变压器绝缘处理：对于干式变压器，在进行接线前需要进行绝缘处理，包括清洁绝缘件表面、插入绝缘间隔片等。

4. 油浸式变压器油绝缘处理：对于油浸式变压器，需要进行油绝缘处理，包括内部清洁、充注绝缘油等。

5. 调试和验收：在进行设备的调试和试运行前，需要进行相应的检查和测试工作，确保设备的各项指标和功能达到要求，同时还需要进行安全隐患排查和处理，以确保设备的安全性和可靠性。

三、安装施工的注意事项在进行变压器的安装施工工作时，需要注意以下事项：1. 设备的安装位置和方向应符合相关规定和标准，同时还需要考虑到设备的维修和检修需要。

2. 施工现场要做好隔离和保护工作，防止施工现场产生杂物和碎屑等影响设备安装的因素。

变压器的安装施工方案1. 引言变压器作为电力系统中的重要设备，承担着电能传输和分配的关键任务。

为了保证变压器的正常运行和安全性，合理的安装施工方案非常重要。

本文将介绍变压器的安装施工方案，包括选址、基础施工、变压器安装等内容。

2. 变压器选址选择合适的变压器安装位置是变压器安装施工的第一步。

以下是一些选址的注意事项：•避免选址在易受冲击、振动或噪声干扰的区域。

•距离住宅区、办公区等敏感区域应有一定的距离，避免对周围环境造成影响。

•确保选址处有足够的通风空间，以便散热。

•根据现场情况和变压器的容量确定合适的占地面积。

3. 基础施工变压器的稳定性和安全性取决于基础的施工质量。

基础施工的主要步骤如下：3.1 地基处理地基处理是保证基础稳定的关键步骤。

具体地基处理的方法需根据现场的土质条件而定，常见的处理方式包括： - 清理地面杂物，确保地面平整。

- 依据土壤的质地和强度要求进行填土或挖土。

- 在地基上铺设10-20厘米厚的砂浆层，以增强地基的稳定性。

3.2 基础浇筑基础浇筑是地基处理后的下一步。

基础浇筑的步骤如下： - 根据变压器的重量和尺寸，计算出基础的尺寸和深度。

- 在地基上进行模板的搭建和调整，确保模板的水平度和垂直度。

- 将混凝土倒入模板中，并用铁筋进行加固。

- 待混凝土凝固后，拆除模板，进行基础的养护。

4. 变压器安装变压器安装是整个施工过程的关键环节。

以下是变压器安装的步骤：4.1 预处理在进行变压器安装之前，需要进行一些预处理工作，包括： - 检查变压器的型号、规格和参数是否与设计要求一致。

- 检查变压器外观是否完好，如有损坏应及时修复。

- 清理变压器周围的工地，确保安装周围的环境整洁。

4.2 配布开包•将变压器吊装到设计好的安装位置，并用垫木垫稳。

•拆卸变压器运输中的保护措施，如木箱、塑料薄膜等。

4.3 连接调试•将变压器的高压侧、低压侧分别与输入电缆和输出电缆连接。

•进行必要的绝缘性能测试，确保连接稳固可靠。

变压器安装的施工方案1. 引言变压器是电力系统中重要的设备之一，用于改变电能的电压等级。

在变压器的安装过程中，需要严格按照施工方案进行操作，确保设备安装正确、可靠，并符合相关安全要求。

本文将介绍变压器安装的施工方案，包括前期准备、设备布置、接地与接线、运输与吊装等内容。

2. 前期准备在进行变压器安装之前，需进行以下准备工作：2.1 确定安装位置根据工程设计要求和场地条件，确定变压器的安装位置。

考虑到安全距离、通风等因素，选择合适的安装地点。

2.2 确定基础类型根据变压器的重量、尺寸以及使用环境等因素，确定基础类型。

常见的基础类型有混凝土基础、钢结构基础等。

2.3 准备必要材料和工具根据变压器安装的具体要求，准备所需的材料和工具，如安装螺栓、垫片、钢板、吊装设备等。

同时，确保工具和设备处于良好的工作状态。

3. 设备布置3.1 基础施工根据前期准备中确定的基础类型进行基础施工。

混凝土基础需要根据设计要求进行浇筑，钢结构基础需要进行焊接和安装。

3.2 变压器布置根据变压器的尺寸和安装要求，在基础上安装支撑台，将变压器放置在支撑台上。

确保变压器水平稳固，并采取防震措施，以减少设备振动和噪音。

4. 接地与接线4.1 接地系统根据电力系统的要求，进行变压器的接地设计和施工。

确保变压器的接地电阻符合规范要求，以保证设备的安全运行。

4.2 接线系统进行变压器的接线工作，包括主接线和辅助接线。

根据电路图纸，将电源线、负载线、中性线等连接到相应的端子上。

确保接线牢固可靠，并按照正确的相序进行连接。

5. 运输与吊装5.1 运输准备在进行变压器的运输前，需对设备进行检查，确保设备无损坏并具备运输条件。

同时，准备好运输所需的车辆和设备。

5.2 吊装过程将变压器从运输车辆上卸下，并使用吊装设备进行吊装。

在吊装过程中，需确保吊装设备的安全可靠，遵循相关操作规程，并注意保护设备表面不受损坏。

6. 安装调试与测试在完成变压器的安装后，进行安装调试和测试工作。

一、工程概况本工程为某变电站变压器安装工程，主要内容包括变压器本体安装、附件安装、调试、验收等。

变压器型号为SZ11-50000/110，额定容量为50000/50000/50000 kVA，额定电压为110/38.522.5%/10.5kV，接线组别为YNynOd11。

二、施工准备1. 技术准备（1）熟悉设计图纸、设备说明书及有关施工规范，了解变压器安装的工艺流程和质量要求。

（2）组织施工人员学习变压器安装的相关知识，提高施工人员的技能水平。

（3）制定变压器安装施工方案，明确施工步骤、质量控制点及安全措施。

2. 材料准备（1）变压器本体及附件，如油箱、冷却器、油枕、绝缘子、套管等。

（2）施工工具，如扳手、螺丝刀、焊机、电线、电缆等。

（3）辅助材料，如密封胶、绝缘材料、接地线等。

3. 人员准备（1）组织施工队伍，明确各岗位人员职责。

（2）对施工人员进行安全教育和技术培训。

三、施工步骤1. 变压器本体安装（1）基础验收：检查变压器基础的中心与标高是否符合设计要求。

（2）变压器就位：使用吊车将变压器吊至基础上，确保变压器水平、垂直。

（3）油箱检查：检查油箱外观是否有损伤，油箱内壁是否有异物。

（4）附件安装：安装冷却器、油枕、绝缘子、套管等附件。

2. 变压器调试（1）油质检查：检查变压器油质，确保油质符合要求。

（2）绝缘试验：进行绝缘电阻、介质损耗等试验。

（3）测量变压器参数：测量变压器绕组直流电阻、绝缘电阻、泄漏电流等。

（4）空载试验：检查变压器空载运行状态，确保变压器无异常。

（5）负载试验：检查变压器负载运行状态，确保变压器无异常。

四、质量控制1. 施工过程中严格执行施工规范和操作规程，确保施工质量。

2. 对变压器本体及附件进行检查，确保无损伤、异物。

3. 对变压器油质、绝缘试验、参数测量等进行严格检查，确保变压器性能良好。

4. 对施工过程中发现的问题及时进行处理，确保施工质量。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

一、工程概括1．工程地点：00000000002. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。

其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。

二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90 《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161-2002?三、施工准备3.1 设备及材料要求变压器应装有铭牌。

铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。

变压器的容量，规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术文件。

型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。

3.2 主要机具3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。

3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。

3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。

3.3 作业条件3.3.1 施工图及技术资料齐全无误。

3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
