水稳配合比设计有图

路面基层水稳碎石配合比设计书一、设计依据1．JTJ034-2000《公路基层施工技术规范》2．设计图纸二、试配要求1．集料级配符合下表要求：方孔筛尺寸（mm） 31.5 26.5 19.0 9.5 4.75 2.36 0.6 0.075 a x*e(d9}!s X通过质量百分率（％） 100 90～100 72～89 47～67 29～49 17～35 8～22 0～72．水泥与碎石的比例在（4：100～5.5：100）之间。

3. 水泥稳定碎石7天浸水无侧限抗压强度代表值应≥3.5MPa。

三、材料1．水泥：采用无锡恒安水泥，标号为P.O32.5，三天抗折强度为3.9 MPa，三天抗压强度为18.3 MPa，符合规范要求。

2．碎石：1＃料为19～31.5mm, 2＃料为4.75～19mm,3＃料为0～4.75mm,均为宜兴碎石。

3．水：饮用水。

4．原材料按JTJ058－2000《公路工程集料试验规程》进行试验，试验结果符合规范要求，资料附后。

四、按JTJ034-2000《公路基层施工技术规范》进行初步配合比的计算1.确定水稳碎石集料的组成：1.1根据以上三个集料的筛分结果，进行图解法集料组成设计，根据图解法设计计算三个集料的比例确定为：1＃料（19～31.5mm）：2＃料（4.75～19mm）：3＃料0～4.75mm＝34%：30％：34％%~1.2 根据以上三个集料的比例，进行取样做混合集料的筛分，结果符合《锡东大道水泥稳定碎石基层施工指导意见》要求。

2.根据《公路基层施工技术规范》初步确定四个水稳碎石混合料的配合比和确定四个配合比的最大干密度和最佳含水量：2.1 根据《公路基层施工技术规范》和以往经验初步确定四个水稳碎石混合料的配合比为：①水泥：碎石＝4：100；②水泥：碎石＝4.5：100；③水泥：碎石＝5：100；④水泥：碎石＝5.5：100。

2.2 根据以上确定的四个配合比，进行标准击实试验，确定四个配合比混合料的最大干密度和最佳含水量分别为：1号配合比：最大干密度为2.352g/cm3、最佳含水量为4.8％；2号配合比：最大干密度为2.359g/cm3、最佳含水量为5.0％；3号配合比：最大干密度为2.372g/cm3、最佳含水量为5.0％；4号配合比：最大干密度为2.380g/cm3、最佳含水量为5.2％。

水泥稳定级配碎石基层配合比设计一、水泥稳定碎石基层的定义水泥稳定碎石基层是在碎石基层上使用水泥作为稳定剂进行强化处理的一种道路基层结构。

水泥稳定碎石基层能够提高基层的强度和稳定性，从而增加道路的承载能力，延长道路的使用寿命。

二、水泥稳定碎石基层的设计原则1.基层结构力学性能要求：水泥稳定碎石基层的设计应满足道路设计要求中对基层结构力学性能的要求，包括强度、稳定性、变形性等方面的指标。

2.基层材料的选择：水泥稳定碎石基层的设计应选择合适的基材和稳定剂材料。

碎石作为基材应满足一定的物理性能要求，稳定剂水泥应选择合适的型号和掺量。

3.配合比设计原则：水泥稳定碎石基层的配合比设计应合理确定水泥和碎石的配合比例，保证基层材料的性能达到设计要求。

三、水泥稳定碎石基层配合比设计方法1.确定水泥用量：根据道路设计要求和基层结构力学性能的要求，确定水泥的用量。

一般来说，水泥用量可以根据已有的实验数据进行估算，并根据实际施工情况进行调整。

2.确定碎石用量：根据道路设计要求和基层结构力学性能的要求，确定碎石的用量。

碎石用量可以根据实验数据进行估算，并根据实际施工情况进行调整。

3.确定水灰比：水泥与碎石的配合比例是影响水泥稳定碎石基层性能的关键因素之一、根据实验数据和经验准则，确定合理的水灰比，保证水泥和碎石能够充分反应，并达到所需的稳定效果。

4.确定掺合料用量：根据情况需要，可以适当添加一些掺合料来改善水泥稳定碎石基层的性能，如矿渣粉、石灰粉等。

掺合料的用量可以根据实验数据进行估算，并根据实际施工情况进行调整。

5.配合比设计验证：通过实验室试验和现场试验来验证水泥稳定碎石基层的配合比设计是否合理，是否能够满足设计要求。

根据试验结果进行调整和优化，最终确定最佳配合比。

四、水泥稳定碎石基层配合比设计的注意事项1.应根据道路设计要求和基层结构力学性能的要求，选择合适的水泥型号和掺量，以及碎石粒径和分配规格。

2.在设计中应考虑到水泥稳定碎石基层的施工工艺和施工条件，并合理安排水泥和碎石的配合比例。

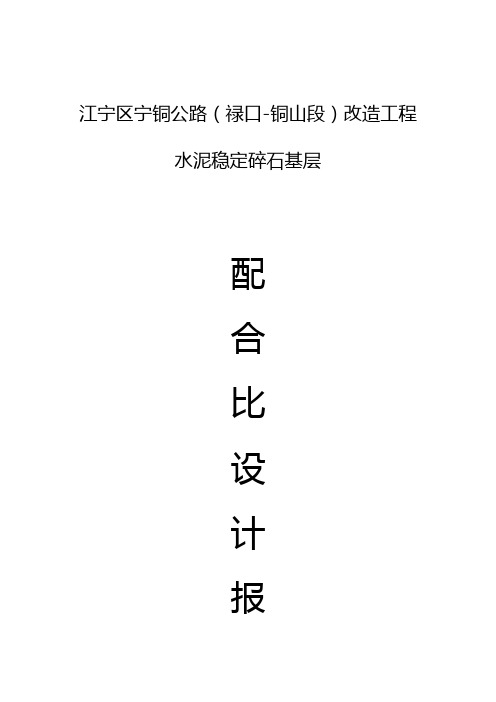

江宁区宁铜公路（禄口-铜山段）改造工程水泥稳定碎石基层配合比设计报告江苏育通交通工程咨询监理有限责任公司2009年11月8日宁铜公路（禄口-铜山段）改造工程水稳配合比设计一、概述江宁区宁铜公路拓宽改造工程依据交通部《公路路面基层施工技术规范》（JTJ034-2000）、交通部《公路工程无机结合料稳定材料试验规程》（JTJ057-94）、交通部《公路土工试验规程》（JTJ051-93）、《公路工程集料试验规程》（JTG E42-2005）、《公路工程质量检验评定标准》（JTG F80-2004）、《数值修约规则》（GB8170-87）、江苏省交通厅质量监督站《质量技术标准汇编》GB（2003-11），监理组进行了水稳基层配合比设计工作。

二、设计依据1、交通部《公路工程质量检验评定标准》（JTG F80-2004）2、交通部《公路工程集料试验规程》（JTG E42-2005）3、交通部《公路工程无机结合料稳定材料试验规程》（JTJ057-94）4、交通部《公路路面基层施工技术规范》（JTJ034-2000）5、交通部《公路土工试验规程》（JTJ051-93）6、《数值修约规则》（GB8170-87）7、江苏省交通厅质量监督站《质量技术标准汇编》GB（2003-11）三、配合比设计本次上面层所用集料为淳化镇采石灰岩集料，矿料为上峰孟墓厂产品，沥青为金陵实业AH-70沥青。

依据要求进行了沥青和集料的各项指标试验（详见下表）。

1、水泥：该项目选用的水泥南京三龙水泥厂天宝山牌（缓凝）P.O32.5级水泥，终凝时间大于6个小时，经检测其各项技术指标均满足有关规范的要求，可以采用。

其主要技术指标试验结果见表：水泥原材试验结果表根据设计要求本项目室内配合比设计中所用集料为石灰岩，由淳化镇采石场所供，矿粉为上峰孟墓厂产品，各种集料及矿粉的筛分结果见表1。

各种粗集料的试验结果如表2，细集料的试验结果如表3，矿粉的试验结果如表4该项目选用石料的产地为青龙山采石场，质地为石灰岩。

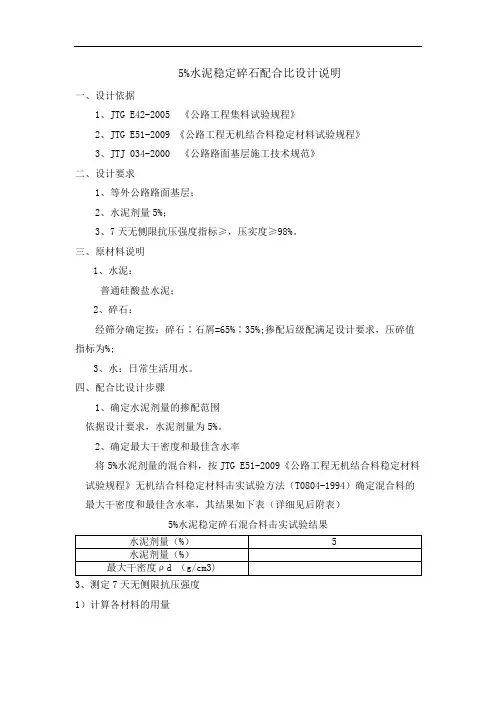

5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ 034-2000 《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥，压实度≥98%。

三、原材料说明1、水泥：普通硅酸盐水泥；2、碎石：经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为%;3、水：日常生活用水。

四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。

2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0：m0=ρd V(1+ωopt)K=××(1+%)×98%= g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=×(1+1%)=每个试件的干料总质量：m1=m0'/(1+ωopt)= (1+%)= g 每个试件中水泥质量：m2=m1×α/(1+α)=×5%/(1+5%)= g 每个试件中干土质量：m3=m1-m2= g 每个试件中的加水量：mw=（m2+m3)×ωopt=+×%= g 故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= g水：mw= g碎石：G=×65%=石屑：G屑=×35%= g2）制备试件按上述材料用量制做试件，进行标准养生。

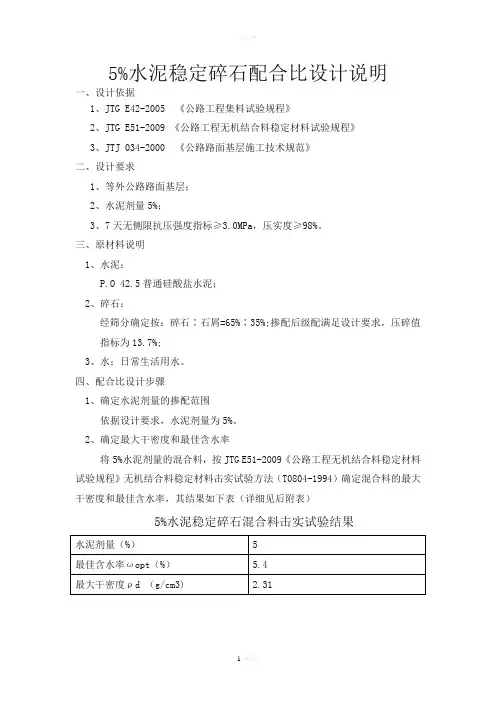

5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ 034-2000 《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。

三、原材料说明1、水泥：P.O 42.5普通硅酸盐水泥；2、碎石：经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。

四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。

2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0：m0=ρd V(1+ωopt)K=2.31×2650.7×(1+5.4%)×98%=6324.7 g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即 m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g每个试件的干料总质量：m1=m0'/(1+ωopt)= 6387.9/(1+5.4%)=6060.7 g每个试件中水泥质量：m2=m1×α/(1+α)=6069.7×5%/(1+5%)=288.6 g每个试件中干土质量：m3=m1-m2=6060.7-288.6=5772.1 g每个试件中的加水量：mw=（m2+m3)×ωopt=(288.6+5772.1)×5.4%=327.3 g故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= 288.6 g水：mw=327.3 g碎石：G=5772.1×65%=3751.9g石屑：G屑=5772.1×35%= 2020.2 g2）制备试件按上述材料用量制做试件，进行标准养生。

5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ 034-2000 《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥，压实度≥98%。

三、原材料说明1、水泥：普通硅酸盐水泥；2、碎石：经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为%;3、水：日常生活用水。

四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。

2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0：m0=ρd V(1+ωopt)K=××(1+%)×98%= g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=×(1+1%)=每个试件的干料总质量：m1=m0'/(1+ωopt)= (1+%)= g 每个试件中水泥质量：m2=m1×α/(1+α)=×5%/(1+5%)= g 每个试件中干土质量：m3=m1-m2= g 每个试件中的加水量：mw=（m2+m3)×ωopt=+×%= g 故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= g水：mw= g碎石：G=×65%=石屑：G屑=×35%= g2）制备试件按上述材料用量制做试件，进行标准养生。

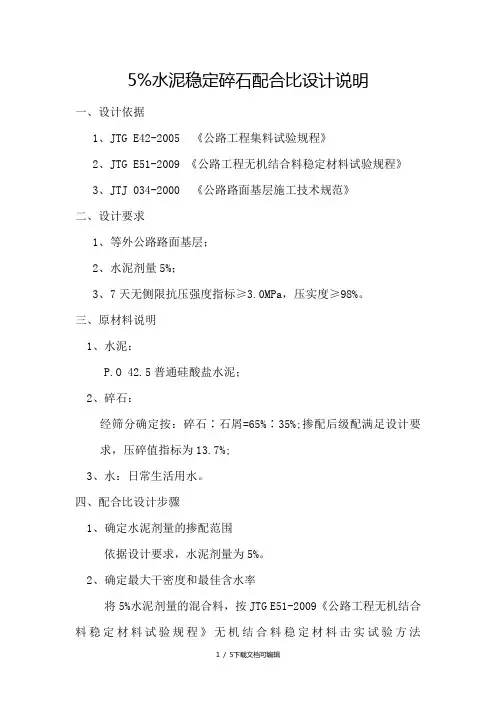

5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ 034-2000 《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。

三、原材料说明1、水泥：P.O 42.5普通硅酸盐水泥；2、碎石：经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。

四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。

2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0：m0=ρd V(1+ωopt)K=2.31×2650.7×(1+5.4%)×98%=6324.7 g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g每个试件的干料总质量：m1=m0'/(1+ωopt)= 6387.9/(1+5.4%)=6060.7 g每个试件中水泥质量：m2=m1×α/(1+α)=6069.7×5%/(1+5%)=288.6 g每个试件中干土质量：m3=m1-m2=6060.7-288.6=5772.1 g每个试件中的加水量：mw=（m2+m3)×ωopt=(288.6+5772.1)×5.4%=327.3 g 故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= 288.6 g水：mw=327.3 g碎石：G=5772.1×65%=3751.9g石屑：G屑=5772.1×35%= 2020.2 g2）制备试件按上述材料用量制做试件，进行标准养生。

路面基层水稳碎石配合比设计书一、设计依据1．JTJ034-2000《公路基层施工技术规范》2．设计图纸二、试配要求1．集料级配符合下表要求：方孔筛尺寸（mm）31.5 26.5 19.0 9.5 4.75 2.36 0.6 0.075 a x*e(d9}!s X通过质量百分率（％）100 90～100 72～89 47～67 29～49 17～35 8～22 0～72．水泥与碎石的比例在（4：100～5.5：100）之间。

3. 水泥稳定碎石7天浸水无侧限抗压强度代表值应≥3.5MPa。

三、材料1．水泥：采用无锡恒安水泥，标号为P.O32.5，三天抗折强度为3.9 MPa，三天抗压强度为18.3 MPa，符合规范要求。

2．碎石：1＃料为19～31.5mm, 2＃料为4.75～19mm,3＃料为0～4.75mm,均为宜兴碎石。

3．水：饮用水。

4．原材料按JTJ058－2000《公路工程集料试验规程》进行试验，试验结果符合规范要求，资料附后。

四、按JTJ034-2000《公路基层施工技术规范》进行初步配合比的计算1.确定水稳碎石集料的组成：1.1根据以上三个集料的筛分结果，进行图解法集料组成设计，根据图解法设计计算三个集料的比例确定为：1＃料（19～31.5mm）：2＃料（4.75～19mm）：3＃料0～4.75mm＝34%：30％：34％%~1.2 根据以上三个集料的比例，进行取样做混合集料的筛分，结果符合《锡东大道水泥稳定碎石基层施工指导意见》要求。

2.根据《公路基层施工技术规范》初步确定四个水稳碎石混合料的配合比和确定四个配合比的最大干密度和最佳含水量：2.1 根据《公路基层施工技术规范》和以往经验初步确定四个水稳碎石混合料的配合比为：①水泥：碎石＝4：100；②水泥：碎石＝4.5：100；③水泥：碎石＝5：100；④水泥：碎石＝5.5：100。

2.2 根据以上确定的四个配合比，进行标准击实试验，确定四个配合比混合料的最大干密度和最佳含水量分别为：1号配合比：最大干密度为2.352g/cm3、最佳含水量为4.8％；2号配合比：最大干密度为2.359g/cm3、最佳含水量为5.0％；3号配合比：最大干密度为2.372g/cm3、最佳含水量为5.0％；4号配合比：最大干密度为2.380g/cm3、最佳含水量为5.2％。

5%水泥稳定碎石配合比设计说明一、设计依据1、J TG E42-2005 《公路工程集料试验规程》2、J TG E51-2009《公路工程无机结合料稳定材料试验规程》3、JTJ 034-2000 《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；2、水泥剂量5%3、7天无侧限抗压强度指标'，压实度》98%三、原材料说明1、水泥:普通硅酸盐水泥；2、碎石：经筛分确定按：碎石：石屑=65%： 35%掺配后级配满足设计要求，压碎值指标为%；3、水：日常生活用水。

四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5% 2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法( T0804-1994)确定混合料的最大干密度和最佳含水率，其结果如下表(详细见后附表)5%K泥稳定碎石混合料击实试验结果3、测定7天无侧限抗压强度1) 计算各材料的用量按规定制做150m m 150mm试件9个，预定压实度K为98%计算制备单个试件的标准质量m0m0=p d V(1+ 3 opt)K= XX (1+%)X 98%= g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%即m0'=mC X (1+1%)=X (1+1%)=每个试件的干料总质量：m1=m0'/(1 + 3 opt)= (1+%)= g 每个试件中水泥质量：m2=m X a /(1+ a )= X 5%/(1+5%)= g 每个试件中干土质量：m3二m1-m2二 g每个试件中的加水量：mw=(m2+m3X 3 opt=+ X %= g 故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2二g水：mw= g碎石：G=X 65%=石屑：G屑=X 35%= g2）制备试件按上述材料用量制做试件，进行标准养生。

5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ 034-2000 《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。

三、原材料说明1、水泥：P.O 42.5普通硅酸盐水泥；2、碎石：经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。

四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。

2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0：m0=ρd V(1+ωopt)K=2.31×2650.7×(1+5.4%)×98%=6324.7 g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g每个试件的干料总质量：m1=m0'/(1+ωopt)= 6387.9/(1+5.4%)=6060.7 g每个试件中水泥质量：m2=m1×α/(1+α)=6069.7×5%/(1+5%)=288.6 g每个试件中干土质量：m3=m1-m2=6060.7-288.6=5772.1 g每个试件中的加水量：mw=（m2+m3)×ωopt=(288.6+5772.1)×5.4%=327.3 g 故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= 288.6 g水：mw=327.3 g碎石：G=5772.1×65%=3751.9g石屑：G屑=5772.1×35%= 2020.2 g2）制备试件按上述材料用量制做试件，进行标准养生。
