6-多级轴流压气机

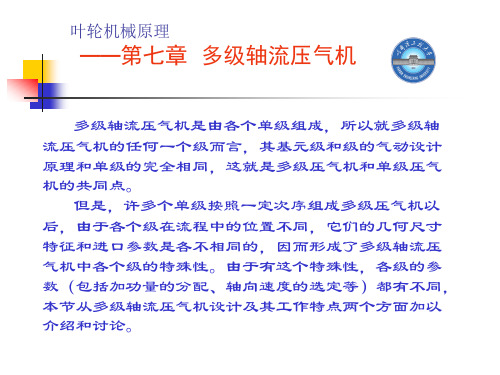

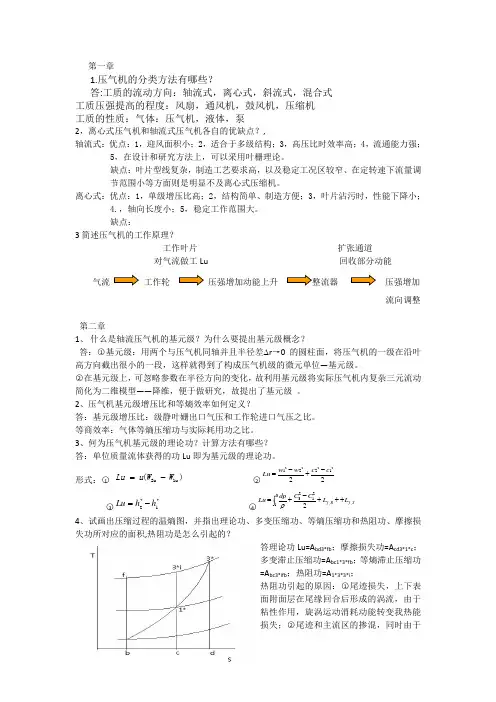

第一章1.压气机的分类方法有哪些？答:工质的流动方向：轴流式，离心式，斜流式，混合式工质压强提高的程度：风扇，通风机，鼓风机，压缩机工质的性质：气体：压气机，液体，泵2，离心式压气机和轴流式压气机各自的优缺点？,轴流式：优点：1，迎风面积小；2，适合于多级结构；3，高压比时效率高；4，流通能力强；5，在设计和研究方法上，可以采用叶栅理论。

缺点：叶片型线复杂，制造工艺要求高，以及稳定工况区较窄、在定转速下流量调节范围小等方面则是明显不及离心式压缩机。

离心式：优点：1，单级增压比高；2，结构简单、制造方便；3，叶片沾污时，性能下降小；4.，轴向长度小；5，稳定工作范围大。

缺点：3简述压气机的工作原理？工作叶片 扩张通道 对气流做工Lu 回收部分动能气流工作轮压强增加动能上升整流器压强增加流向调整第二章1、 什么是轴流压气机的基元级？为什么要提出基元级概念？答：○1基元级：用两个与压气机同轴并且半径差∆r →0的圆柱面，将压气机的一级在沿叶高方向截出很小的一段，这样就得到了构成压气机级的微元单位—基元级。

○2在基元级上，可忽略参数在半径方向的变化，故利用基元级将实际压气机内复杂三元流动简化为二维模型——降维，便于做研究，故提出了基元级 。

2、压气机基元级增压比和等熵效率如何定义？答：基元级增压比：级静叶姗出口气压和工作轮进口气压之比。

等商效率：气体等熵压缩功与实际耗用功之比。

3、何为压气机基元级的理论功？计算方法有哪些？答：单位质量流体获得的功Lu 即为基元级的理论功。

形式：○1 ○22222221221c c w w Lu -+-=○3*1*2h h Lu -= ○4S f R f L L C C dp Lu ,,2123312+++-+=⎰ρ4、试画出压缩过程的温熵图，并指出理论功、多变压缩功、等熵压缩功和热阻功、摩擦损失功所对应的面积,热阻功是怎么引起的？答理论功Lu=A bd3*fb ；摩擦损失功=A cd3*1*c ；多变滞止压缩功=A bc1*3*fb ；等熵滞止压缩功=A bc3*ifb ；热阻功=A 1*3*3*i ；热阻功引起的原因：○1尾迹损失，上下表面附面层在尾缘回合后形成的涡流，由于粘性作用，旋涡运动消耗动能转变我热能损失；○2尾迹和主流区的掺混，同时由于)(12u u W W u Lu -=粘性作用，使动能转变为热能损失 。

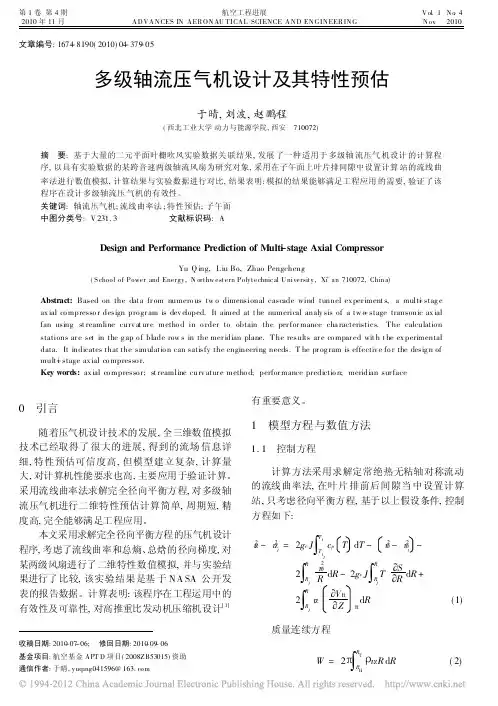

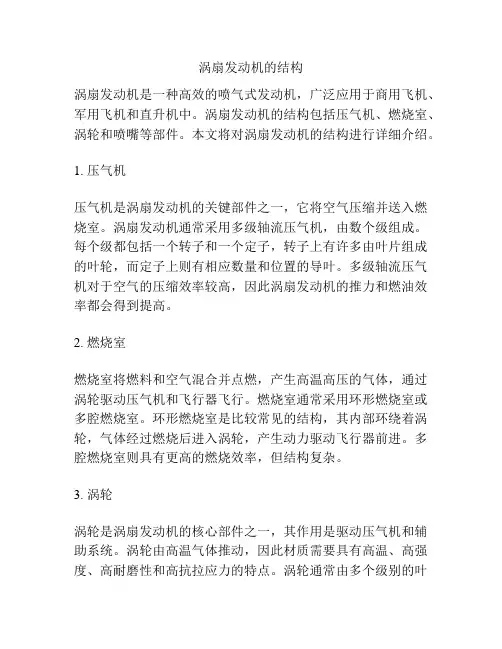

涡扇发动机的结构涡扇发动机是一种高效的喷气式发动机，广泛应用于商用飞机、军用飞机和直升机中。

涡扇发动机的结构包括压气机、燃烧室、涡轮和喷嘴等部件。

本文将对涡扇发动机的结构进行详细介绍。

1. 压气机压气机是涡扇发动机的关键部件之一，它将空气压缩并送入燃烧室。

涡扇发动机通常采用多级轴流压气机，由数个级组成。

每个级都包括一个转子和一个定子，转子上有许多由叶片组成的叶轮，而定子上则有相应数量和位置的导叶。

多级轴流压气机对于空气的压缩效率较高，因此涡扇发动机的推力和燃油效率都会得到提高。

2. 燃烧室燃烧室将燃料和空气混合并点燃，产生高温高压的气体，通过涡轮驱动压气机和飞行器飞行。

燃烧室通常采用环形燃烧室或多腔燃烧室。

环形燃烧室是比较常见的结构，其内部环绕着涡轮，气体经过燃烧后进入涡轮，产生动力驱动飞行器前进。

多腔燃烧室则具有更高的燃烧效率，但结构复杂。

3. 涡轮涡轮是涡扇发动机的核心部件之一，其作用是驱动压气机和辅助系统。

涡轮由高温气体推动，因此材质需要具有高温、高强度、高耐磨性和高抗拉应力的特点。

涡轮通常由多个级别的叶轮组成，每级涡轮都可以抽取一部分燃烧室气流来驱动，从而提高涡轮的效率。

4. 喷嘴喷嘴是涡扇发动机的出口，喷嘴的结构和气流的形状对发动机推力、节能和噪音水平有很大的影响。

喷嘴分为静态喷嘴和动态喷嘴两种。

静态喷嘴通常用于小型军用和商用飞机，而动态喷嘴则用于大型飞机和军用战斗机中。

动态喷嘴能够根据需要自动调整出口宽度，从而保持发动机在不同高度和速度条件下的最佳性能。

综上所述，涡扇发动机的结构是复杂的、多组件的系统。

各个部件间必须协同工作来保证发动机运行的高效和稳定。

随着科技的不断进步，涡扇发动机的结构和性能也将不断演进和完善，以满足乘客和军队对高质量空中交通的需求。

准不确定度的合成标准不确定度式中，b（x）表示被测量x的系统标准不确定度，表示被测量x的随机标准不确定度。

式中，P ex表示压气机出口总压测量平均值，b d（P压力扫描阀的系统标准不确定度，b r（P ex）为绝压传感器定度的B类评定方法，则系统标准不确定度为：式中，D与A d分别表示压力扫描阀的量程和精度，r分别表示绝压传感器的量程与精度，A p表示总压探针的精度。

A p确定时，对于任意测量值P ex，当D·A d=R·A量程与总量程的关系为：式中，F 表示总量程，即绝压传感器与压力扫描阀量程之和。

2.2级间位置的选取根据前述总量程与绝压传感器量程的理论最优关系，选取的参考端时，压气机出口总压与参考端压力的比值为1.4是最理想的情况。

多级轴流式高压压气机的单级平均压比一般在1.2~1.5，前面级压比通常高于后面级[3]。

因此，前一级的静压可作为参压力扫描阀考端选项之一。

根据设计阶段的计算结果，第十级设计点压比为1.23。

但是，航空发动机的喘振裕度一般要求达到25%以上，对于喘点附近，压气机出口总压与前一级壁面静压的比值超过1.5。

因此，选择前一级静计算。

式中，P *表示总压，P 表示静压，示比热比。

该十级压气机出口马赫数小于差，计算直接测量参数的随机标准不确定度。

式中，s （x ）表示参数x 测量次数，n=300。

式中，x i 表示参数x 单次测量值，均值。

对于压气机出口总压的测量，随机不确定度包括参考一。

压气机出口总压测量的合成随机标准不确定度为。

式中，s （P r ）表示参考端测量值的随机标准不确定度分（P d ）表示压差测量值的随机标准不确定度分量。

两组测量数据的标准差与随机标准不确定度如表1所示。

由表2可知，虽然压气机出口壁面壁面静压的波动量大于大气压，但综合参考端测量值的随机标准不确定度与压差测量值的随机标准不确定度，压气机出口总压测量值图2大气压作为参考端的测量数据图1参考端方案示意图参考端测量端绝压传感器压差传感器控制及信号处理单元数据采集系统的合成随机标准不确定度仅增大约0.035kPa 。

轴流式压气机的增压原理一、引言轴流式压气机是航空发动机中常用的一种压气机，它通过旋转叶片将空气压缩，从而提高空气压力和温度，为燃烧室提供充足的空气量。

本文将详细介绍轴流式压气机的增压原理。

二、轴流式压气机的结构轴流式压气机由进口导叶、转子、静止导叶和出口导叶等部分组成。

进口导叶负责将空气引入转子，转子上的叶片将空气旋转并增加其动能，静止导叶则负责将动能转换为静能，并引导空气进入下一个级别。

最后，出口导叶将高速低压的空气再次加速并减少其速度，从而使得其静压升高。

三、轴流式压气机的增压原理1. 空气在进口导叶处被加速当空气经过进口导叶时，导叶会改变其方向和速度，并使其形成一个旋涡状。

这个旋涡会沿着转子旋转，并在每个级别上被不断加速。

2. 空气在转子上被压缩转子上的叶片将空气旋转并加速，从而增加其动能。

随着空气向前移动，叶片的曲率也会逐渐变化，这会使得空气被挤压并减少其体积。

这样一来，空气的静压就会随之升高。

3. 空气在静止导叶处被扩散当空气离开转子后，它的速度变得非常高。

为了将其转换为静能，并且引导其进入下一个级别，静止导叶需要将其扩散。

这个过程中，空气的速度会减慢并增加其静压。

4. 空气在出口导叶处被再次加速最后，在出口导叶处，空气会再次被加速，并且减少其速度。

这个过程中，由于速度减慢而产生的压力差会使得空气的静压升高。

四、结论轴流式压气机利用进口导叶、转子、静止导叶和出口导叶等部分共同作用来将空气压缩并增加其静压。

通过对轴流式压气机的增压原理进行深入的研究，我们可以更好地理解其工作原理，并为航空发动机的设计和优化提供有益的参考。

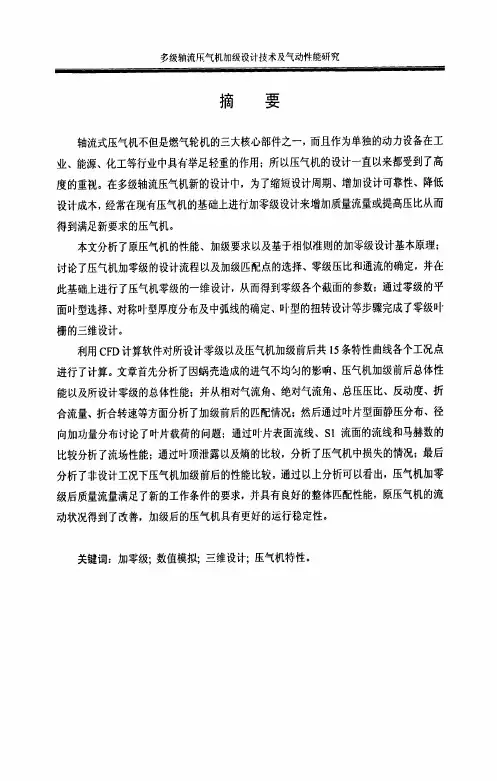

多级压气机设计与性能评估压缩机作为工业领域中重要的能量转换设备，在实际应用中扮演着至关重要的角色。

多级压气机是一种常见的压缩机类型，其设计与性能评估是提高其工作效率和可靠性的关键因素。

本文将探讨多级压气机的设计原理、性能评估方法以及优化技术。

1. 多级压气机的设计原理多级压气机通过将多个压缩级连续排列，从而实现对气体的逐级压缩。

每个压缩级由叶轮和定子组成，通过相互作用将气体逐级压缩。

在设计过程中，需要考虑叶轮的几何形状、叶片数量、进气口和出气口的位置等参数，以及叶轮和定子之间的最佳间隙，以确保压缩机的工作效率和性能。

2. 多级压气机性能评估方法多级压气机的性能评估是判断其工作效率和性能优劣的重要指标。

常用的性能评估方法包括压缩机总压比、绝热效率、等熵效率等。

压缩机总压比是指压缩机出口气体总压力与入口气体总压力之比，绝热效率是指在绝热条件下气体的压缩效果，等熵效率则考虑了气体在压缩过程中的热交换效果。

通过对这些指标的评估，可以全面了解多级压气机的性能表现。

3. 多级压气机性能优化技术为了提高多级压气机的效率和性能，可以采用一系列的优化技术。

首先，通过改变叶轮的几何形状和叶片数量，可以提高叶轮的流体动力学性能，减小能量损失。

其次，通过优化叶轮和定子之间的间隙，减小泄漏流量，提高压缩机的密封性能。

此外，还可以通过采用先进的材料和涂层技术，减小叶轮的摩擦和磨损，延长压缩机的使用寿命。

这些优化技术的应用可以有效提升多级压气机的效率和可靠性。

4. 多级压气机的实际应用多级压气机广泛应用于石油化工、能源、航空航天等领域。

在石油化工行业中，多级压气机用于气体增压、工艺气体循环等工艺过程中。

在能源领域，多级压气机是发电厂中关键设备之一，用于压缩空气、循环气体等。

在航空航天领域，多级压气机则被广泛应用于飞机发动机、火箭发动机等。

综上所述，多级压气机作为重要的压缩机类型，其设计与性能评估对于提高工作效率和可靠性至关重要。

轴流式压气机工作原理
轴流式压气机是一种常见的压缩空气设备，其工作原理可以简单描述如下：
轴流式压气机由套筒形外壳、转子和定子等组成。

外壳中央设有一轴向进气口和出气口，内部则安放有多个叶片形状不同的转子和定子。

进气口处的空气经过导向器，进入第一级叶轮。

叶轮由轴驱动，高速旋转，使空气产生离心力。

离心力使空气由轴向进气口向外发散。

离心力将空气推向下一个叶轮，再次产生离心力作用，使空气压缩并加速。

这样从第一级叶轮到最后一级叶轮，空气经过多次加速、压缩，进一步提高了压缩比和压缩气体的温度。

最后，压缩后的空气从出气口排出。

在整个过程中，压缩机的转子和定子配合紧密，使空气不断地被压缩、加速，并最终以高压形式排出。

轴流式压气机的工作原理主要依靠转子和定子之间的高速旋转和叶片的设计。

其主要特点是空气流动方向与压缩机的轴线平行。

相比其他类型的压气机，轴流式压气机具备体积小、结构简单、效率高等优点，可广泛应用于压缩空气或其他气体的供给与输送。
