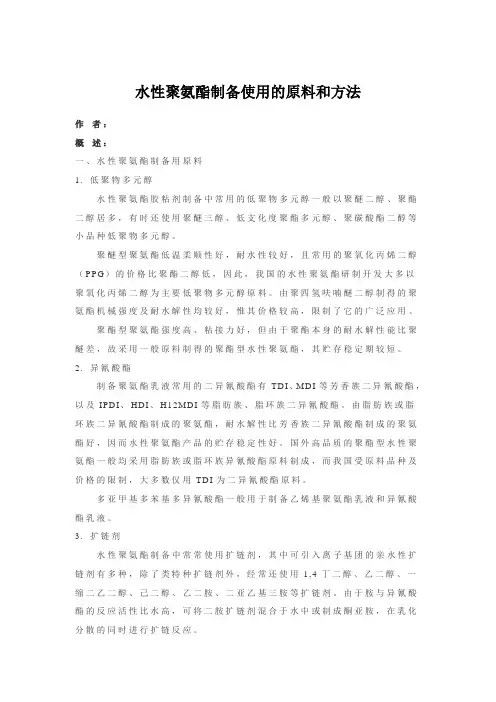

1.低聚物多元醇：聚醚二醇、聚酯二醇、聚醚三醇、聚丁二烯二二醇、丙烯酸酯多元醇等 水性聚氨酯胶粘剂制备中常用的低聚物多元醇一般以聚醚二醇、聚酯二醇居多，有时还使用聚醚三醇、低支化度聚酯多元醇、聚碳酸酯二醇等小品种低聚物多元醇。聚醚型聚氨酯低温柔顺性好，耐水性较好，且常用的聚氧化丙烯二醇(PPG)的价格比聚酯二醇低，因此，我国的水性聚氨酯研制开发大多以聚氧化丙烯二醇为主要低聚物多元醇原料。由聚四氢呋喃醚二醇制得的聚氨酯机械强度及耐水解性均较好，惟其价格较高，限制了它的广泛应用。 聚酯型聚氨酯强度高、粘接力好，但由于聚酯本身的耐水解性能比聚醚差，故采用一般原料制得的聚酯型水性聚氨酯，其贮存稳定期较短。但通过采用耐水解性聚酯多元醇，可以提高水性聚氨酯胶粘剂的耐水解性。国外的聚氨酯乳液胶粘剂及涂料的主流产品是聚酯型的。脂肪族非规整结构聚酯的柔顺性也较好，规整结构的结晶性聚酯二醇制备的单组分聚氨酯乳液胶粘剂，胶层经热活化粘接，初始强度较高。而芳香族聚酯多元醇制成的水性聚氨酯对金属、RET等材料的粘接力高，内聚强度大。 其他低聚物二醇如聚碳酸酯二醇、聚己内酯二醇、聚丁二烯二醇、丙烯酸酯多元醇等，都可用于水性聚氨酯胶粘剂的制备。聚碳酸酯型聚氨酯耐水解、耐候、耐热性好，易结晶，由于价格高，限制了它的广泛应用。 2.异氰酸酯:TDI、MDI、IPDI、HDI等 制备聚氨酯乳液常用的二异氰酸酯有TDI、MDI等芳香族二异氰酸酯，以及TDI、MDI、HDI：MDI等脂肪族、脂环族二异氰酸酯。由脂肪族或脂环族二异氰酸酯制成的聚氨酯，耐水解性比芳香族二异氰酸酯制成的聚氨酯好，因而水性聚氨酯产品的贮存稳定性好。国外高品质的聚酯型水性聚氨酯一般均采用脂肪族或脂环族异氰酸酯原料制成，而我国受原料品种及价格的限制，大多数仅用TDI为二异氰酸酯原料。 多亚甲基多苯基多异氰酸酯一般用于制备乙烯基聚氨酯乳液和异氰酸酯乳液。 3．扩链剂：1，4—丁二醇、乙二醇、己二醇、乙二胺等 水性聚氨酯制备中常常使用扩链剂，其中可引入离子基团的亲水性扩链剂有多种，除了这类特种扩链剂外，经常还使用1，4—丁二醇、乙二醇、一缩二乙二醇、己二醇、乙二胺、二亚乙基三胺等扩链剂。由于胺与异氰酸酯的反应活性比水高，可将二胺扩链剂混合于水中或制成酮亚胺，在乳化分散的同时进行扩链反应。 4．水：蒸馏水、离子水 水是水性聚氨酯胶粘剂的主要介质，为了防止自来水中的Ca2+、寸+等杂质对阴离子型水性聚氨酯稳定性的影响，用于制备水性聚氨酯胶粘剂的水一般是蒸馏水或去离子水。除了用作聚氨酯的溶剂或分散介质，水还是重要的反应性原料，合成水性聚氨酯目前以预聚体法为主，在聚氨酯预聚体分散与水的同时，水也参与扩链。由于水或二胺的扩链，实际上大多数水性聚氨酯是聚氨酯—脲乳液(分散液)，聚氨酯—脲比纯聚氨酯有更大的内聚力和粘接力，脲键的耐水性比氨酯键好。
水性聚氨酯的分类 由于聚氨酯原料和配方的多样性，水性聚氨酯开发40年左右的时间，人们已研究出许多种制备方法和制备配方。水性聚氨酯品种繁多，可以按多种方法分类。 1．以外观分 水性聚氨酯可分为聚氨酯乳液、聚氨酯分散液、聚氨酯水溶液。实际应用最多的是聚氨酯乳液及分散液，本书中统称为水性聚氨酯或聚氨酯乳液，其外观分类如表5所示。 表5 水性聚氨酯形态分类 2.按使用形式分 水性聚氨酯胶粘剂按使用形式可分为单组分及双组分两类。可直接使用，或无需交联剂即可得到所需使用性能的水性聚氨酯称为单组分水性聚氨酯胶粘剂。若单独使用不能获得所需的性能，必须添加交联剂；或者一般单组分水性聚氨酯添加交联剂后能提高粘接性能，在这些情况中，水性聚氨酯主剂和交联剂二者就组成双组分体系。 3．以亲水性基团的性质分 根据聚氨酯分子侧链或主链上是否含有离子基团，即是否属离子键聚合物(离聚物)，水性聚氨酯可分为阴离子型、阳离子型、非离子型。含阴、阳离子的水性聚氨酯又称为离聚物型水性聚氨酯。 (1)阴离子型水性聚氨酯又可细分为磺酸型、羧酸型，以侧链含离子基团的居多。大多数水性聚氨酯以含羧基扩链剂或含磺酸盐扩链剂引人羧基离子及磺酸离子。 (2)阳离子型水性聚氨酯一般是指主链或侧链上含有铵离子(一般为季铵离子)或锍离子的水性聚氨酯，绝大多数情况是季铵阳离子。而主链含铵离子的水性聚氨酯的制备一般以采用含叔胺基团扩链剂为主，叔胺以及仲胺经酸或烷基化试剂的作用，形成亲水的铵离子。还可通过含氨基的聚氨酯与环氧氯丙烷及酸反应而形成铵离子。 (3)非离子型水性聚氨酯，即分子中不含离子基团的水性聚氨酯。非离子型水性聚氨酯的制备方法有：①普通聚氨酯预聚体或聚氨酯有机溶液在乳化剂存在下进行高剪切力强制乳化；②制成分子中含有非离子型亲水性链段或亲水性基团，亲水性链段一般是中低分子量聚氧化乙烯，亲水性基团一般是羟甲基。 (4)混合型聚氨酯树脂分子结构中同时具有离于型及非离子型亲水基团或链段。 4．以聚氨酯原料分 按主要低聚物多元醇类型可分为聚醚型、聚酯型及聚烯烃型等，分别指采用聚醚多元醇、聚酯多元醇、聚丁二烯二醇等作为低聚物多元醇而制成的水性聚氨酯。还有聚醚-聚酯、聚醚—聚丁二烯等混合以聚氨酯的异氰酸酯原料分，可分为芳香族异氰酸酯型、脂肪族异氰酸酯型、脂环族异氰酸酯型。按具体原料还可细分，如TDI型、HDI型，等等。 5．按聚氨酯树脂的整体结构划分 (1)按原料及结构可分为聚氨酯乳液、乙烯基聚氨酯乳液、多异氰酸酯乳液、封闭型聚氨酯
阳离子水性聚氨酯 更新时间：2012-12-26 9:23:35 浏览次数：1189次 水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。 1 阳离子水性聚氨酯的合成 1.1 合成机理 合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。该机理的季铵化是SN2(亲核取代反应) ; 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。该机理的季铵化是酸碱中和。 1.2 合成方法 阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。 熔融法是无溶剂制备水性聚氨酯的重要方法。它把二异氰酸酯的加聚反应和氨基的缩聚反应紧密地结合起来。反应的第一步是合成含亲水基团的端异氰酸酯基预聚体。然后在高温下, 该预聚体和过量的脲反应生成缩二脲。该产品分散在水中之后, 再和甲醛反应生成甲醇基, 通过降低pH 值可促进缩聚反应进行扩链和交联。熔融法的优点是不需要大量溶剂, 避免了相对分子质量快速增长而带来的问题,工艺简单, 易于控制, 也不需要特殊设备。但是用该 法合成水性聚氨酯时需要强力搅拌, 因为即使在100 ℃左右的温度下, 预聚体的粘度也很高。用该法制得的水性聚氨酯通常是枝化的和相对分子质量较 低的树脂。乳液中残存的甲醛气味比较大, 且有较强的毒性, 在环保要求越来越高的今天, 它将被摒弃。 丙酮法也叫溶液法。就是在低沸点的能和水混合的惰性溶剂(如丙酮、甲乙酮、四氢呋喃等) 中, 制得含亲水基团的高相对分子质量的聚氨酯乳液, 然后用水将该溶液稀释。先形成油包水的以溶剂为连续相的乳液, 然后再加入大量的水, 发生相倒转, 水变成连续相并形成分散液。脱去溶剂后得到无溶剂的高相对分子质量的聚氨酯- 脲的分散液。该法操作简单, 重复性好。 1.3 原料选择 1.3.1 多异氰酸酯类化合物的选择 二异氰酸酯有TDI(甲苯二异氰酸酯)、MDI(二苯基甲烷二异氰酸酯)、IPDI(异佛尔酮二异氰酸酯) 、HDI(六亚甲基二异氰酸酯) 等10余种产品, 其中的脂肪类二异氰酸酯(HDI,IPDI等) 抗
1.聚氨酯灌浆材料概况聚氨酯灌浆材料是由聚氨酯预聚体与添加剂(溶剂、催化剂、缓凝剂、表面活 性剂、增塑剂等)组成的化学浆液。一般是单液型。其主要成分是过量二异氰酸酯(或多异氰酸酯)与聚醚多元醇反应而制得的端异氰酸酯基(NCO)预聚体。也可以是双液型,即由预聚体与固化剂(及促进剂)组成。 在灌浆过程中,把聚氨酯灌浆材料注入缝隙或疏松多孔性地基中时,这种预聚体的端NCO基与缝隙表面或碎基材中的水分接触,发生扩链交联反应,最终在混凝土缝隙中或基材颗粒的孔隙间形成有一定强度的凝胶状固结体。聚氨酯固化物中含有大量的氨基甲酸酯基、脲基、醚键等极性基团,与混凝土缝隙表面以及土壤、矿物颗粒有强的粘接力,从而形成整体结构,起到了堵水和提高地基强度等作用。并且,在相对封闭的灌浆体系中,反应放出的二氧化碳气体会产生很大的内压力,推动浆液向疏松地层的孔隙、裂缝深入扩散,使多孔性结构或裂缝完全被浆液所填充,增强了堵水效果。浆液膨胀受到限制越大,所形成的固结体越紧密,抗渗能力及压缩强度越高。 聚氨酯化学灌浆材料可分为水溶性(亲水性)和油溶性(疏水性)2大类。这2类聚氨酯预聚体材料虽然都能用于防水、堵漏、地基加固,但2者也有差别。通常,油溶性聚氨酯灌浆材料的固结体强度大,抗渗性好,多用于加固地基、防水堵漏兼备的工程;水溶性聚氨酯灌浆材料亲水性好,包水量大,适用于潮湿裂缝的灌浆堵漏、动水地层的堵涌水、潮湿土质表面层的防护等。根据施工需要,也可把水溶性聚氨酯灌浆材料与油溶性聚氨酯灌浆材料按合适的比例混合后进行灌浆施工。 2 水溶性聚氨酯灌浆材料水溶性聚氨酯浆材的突出特点之一是易分散于水中,遇水自乳化,立即进行聚合反应。固结物具有良好的弹性、抗渗性、耐低温性,对岩石、混凝土、土粒等具有良好的粘接性能,灌浆后对水质无污染;特点之二是固结物具有弹性止水和膨胀止水的双重作用。水溶性聚氨酯灌浆与水玻璃、丙凝等灌浆相比,主要有以下几个优点:a.可在大量水存在的条件下与水反应,固化后形成不透水的固结层,可以封堵涌水;b.固化反应的同时产生二氧化碳气体,封闭的灌浆体系中初期的气体压力把低黏度浆液进一步压进细小裂缝深处以及疏松地层的孔隙中,使多孔性结构或地层充填密实,后期的气泡包封在胶体中,形成体积庞大的弹性固化物;c.在含大量水的地层处理中,可选择快速固化的浆液,它不会被水冲稀而流失;形成的弹性固结体,能充分适应裂缝和地基的变形;d.浆液黏度可调,可灌1mm左右的细缝;固化速度调节方便;e.施工设备简单,投资费用少。水溶性聚氨酯灌浆材料一般是单组分低黏度液体,其主要成分是端NCO基预聚体,它是由特种亲水性聚醚多元醇与多异氰酸酯制成的预聚体为主剂,加入助剂(稀释剂、增塑剂和其他助剂)配制而成的。为使聚氨酯浆材有良好的水分散性,一般选择EO含量较高的EO/PO共聚醚。通过调节具有不同EO/PO比例的亲水性聚醚,或EO聚醚与普通PPG型聚醚的混合比例,可以制得不同亲水程度的灌浆材料。聚氨酯浆液的固化时间通过加入促凝剂(催化剂)或缓凝剂,可在几秒钟到十几分钟范围内调节。国外某公司的水溶性聚氨酯浆材性能为:固含量77%～83%,黏度(21℃)600～1200mPas,相对密度1.04,固化物拉伸强度0.13～0.3MPa,伸长率150%～300%。 3.油溶性聚氨酯化学灌浆材料油溶性聚氨酯灌浆材料国内俗称"氰凝",是由低分子质量聚氧化丙烯多元醇(如N303、N204)与多异氰酸酯(TDI、MDI、PAPI)反应制得的预聚体为基料,以有机溶剂为稀释
水性聚氨酯的制法 资料来源：https://www.doczj.com/doc/0714857402.html, 1、溶液法（亦称丙酮法） 把端异氰酸基预聚体溶于低沸点能与水互溶的溶剂中（丙酮最常用，因此此方法亦称丙酮法），与亲水性官能基的化合物反应，生成聚氨酯离聚物，加水搅拌实现相转移，蒸馏法回收丙酮，得水性聚氨酯乳液。 此法是目前最常用、最重要的方法，步骤复便且重现性好。几乎所有的线型聚氨酯都可以用此法植入离子体，再分散于水相中成为水分散液。其分散液粒径为0.03~0.5μm，粒度可变范围较广，可为不透明或半透明或乳白色热塑性聚氨酯乳液。 2、预聚体分散法 此过程不需要大量溶剂，避免了回收溶剂的麻烦，同时也符合低VOC和无VOC未来环保要求的趋势。此工艺过程的第一步也是先合成端-NCO基预聚体，再植入离子基，使成为离子性齐聚物，加水并强烈搅拌，此间，聚氨酯预聚体形成水分散液和端-NCO基与水进行的扩链反应同时发生。加入二元胺作扩链剂可以减少-NCO与水反应的几率，最终生成聚氨酯-脲水分散液。此法较丙酮法简单，无须溶剂回收工序，节能，但产品性能稍差于丙酮法。通常是把预聚体在强烈搅拌下加入水中分散，如果-NCO活性较低或者使用高剪切力混合分散装置也可以反加料分散，即把水加入预聚体中。此法制得乳液粒径为0.1~0.5μm，且可制得具有不同交联度的聚氨酯乳液。 3、熔融分散法 将聚酯或聚醚二醇、叔胺和异氰酸酯在熔融状态下制备预聚体，用过量尿素终止使生成亲水性的双缩二脲离聚物，再将其在甲醛水溶液中分散，使发生羟甲基化反应，生成羟甲基双缩二脲聚氨酯齐聚物，用水稀释即可得聚氨酯双脲乳液。实际上是在低pH值情况下，分散相之间的缩聚反应从而达到扩链和交联的目的。此法反应较易控制，不需溶剂，同时也不要求高效混合装置，可制成粒径为0.03~10μm之间的分散胶粒，分散液稳定，适宜大规模工业化生产，能制备委员长中交联度的聚氨酯乳液。 此外，水性聚氨酯的制备方法还有酮亚胺法（Ketimine）、酮吖嗪法（Ketazine）。此两种方法分别用酮亚胺（酮与二胺的缩合物）和酮吖嗪（酮和肼的缩合物）作潜扩链剂，在一般条
水性聚氨酯涂料 摘要：本文介绍了水性聚氨酯涂料的组成、结构以及特性，然后讲述了水性聚氨酯的应用，最后展望了该涂料的发展趋势。 关键词：水性聚氨酯，组成，特性应用，展望 水性聚氨酯包括聚氨酯水溶液, 水分散液和水乳液, 是以水为介质的二元胶态体系。它不含或含很少量的有机溶剂, 其粒径小于0.1 nm, 具有较好的分散稳定性, 不仅保留了传统的溶剂型聚氨酯的一些优良性能, 而且还具有生产成本低、安全不燃烧、不污染环境、不易损伤被涂饰表面、易操作和改性等优点 , 对纸张、木材、纤维板、塑料薄膜、金属、玻璃和皮革等均有良好的粘附性。水性聚氨酯涂料将聚氨酯涂膜的硬度高、附着力强、耐腐蚀、耐溶剂好等优点与水性涂料的低VOC含量相结合，符合发展涂料工业的“三前提”（资源，能源，无污染）及“四E原则”（经济 ECONOMY，效率EFFICIENCY，生态ECOLOGY，能源ENERGY） 1 聚氨酯防水涂料的组成、结构 1.1 组成 目前我国市场上双组分聚氨酯防水涂料的预聚体组分(常称甲组分), 其组成相差不大, 基本上都以甲苯二异氰酸(TDI)与聚醚多元醇(简称聚醚)的多种型号混合物加成聚合而成(又称逐步聚合, 它既不是缩合, 也有别于聚合)。为获得合理的抗拉强度和延伸率, 预聚体的- NCO质量分数w-NCO 值应该控制在4%～5%.由于不少生产企业在选材、设备及工艺控制上还达不到反应的严格要求, 反应最终产物的游离TDI 含量w-NCO 在0.5%以上( 优良的反应在0.1%以下), 故这些厂家预聚体的w-NCO 实际控制在(5 土O.5)%左右, 产品组分的差异多数发生在乙组分的组成上:主剂分别采用与一NCO 反应的聚醚、含芳香烃的焦油类物质或带有结晶水的无机化合物及它们的混合物; 助剂有固化剂摩卡(MOCA), 它具有对称的芳环结构及邻位氯原子, 前者的刚性以及与其它基团反应生成的脲键的极性吸引力使聚氨酯具有很高的机械强度,后者的空间位阻和吸电子效应降低了胺基的反应速率, 使双组分涂料有足够的施工时间;增塑剂二丁酯、蒽油类可调整产品的抗拉强度及延伸率;填料不仅可以降低成本, 而且可以改善产品的高低温性能、施工性及储存稳定性;有的产品还加人催化剂以提高冬季成膜性。由此可见, 我国目前商品聚氨酯防水涂料的质量主要取决于乙组分的组成。 1.2 结构及其与老化的关系 聚氨酯的- NCO 基虽然可以与很多活泼基团反应, 但对于防水涂料而言, 具有应用价值的以含有- OH.- NH2 活泼基团的物质为主。聚氨酯分子结构中除氨酯键外, 还存在原料引人的醚键、酯键、不饱和双键基团及反应可能形成的脲基、缩二脲、脲基甲酸酯等链节。化学结构上的差异势必反映在性能上: 1)芳香族氨酯键裂解温度低, 例如酚封闭的芳香族氨酯键裂解温度仅120℃, 而醇封闭的脂肪族氨酯键裂解温度可达250℃, 这就是聚醚聚氨酯防水膜可以作非外露型防水材料的主要原因; 2)芳香族氨酯键遇胺转化为脲, 性脆而延性差; 3)芳香族氨酯键遇醇而醇解, 进一步受紫外线照射或受热会分解; 4)芳香族氨酯键的抗碱性大大低于脂肪族氨酯键, 而目前的建筑物基层以水泥为主, 这对芳香族氨酯键是不利的。由于煤焦油中的活泼氢基本上都以芳香族基团出现, 故焦油聚氨酯防水涂料的抗老化性极差是由先天性的缺陷所造成的。
水性聚氨酯的一个配方 环氧树脂工业级国产NMPAN- 甲基-2-吡咯烷酮分析纯国产Acetone丙酮分析纯国产DEG一缩二乙二醇分析纯国产去离子水自制实验装置反应装置：三口烧瓶、回流冷凝管、滴液漏斗、温度计搅拌装置：单相串联电动搅拌机搅拌桨，自制高速分散机，进口加热装置：电炉、触点温度计、加热锅检测仪器NDJ-1 型旋转黏度仪，国产Nicolet MAGNA-IR550 型红外光谱仪，进口MINITEST 测厚仪，德国XLL-100A 型拉力试验机，国产AG-I 电子万能实验机，进口涂膜附着力测定仪，QF2-Ⅱ，天津实验机厂涂膜柔韧性测定器，QTX-1, 天津实验机厂涂膜冲击试验器， R1J3-3K1，天津材料试验厂涂膜杯突试验器，QBU-60，日本偏光显微镜，OLYMPUS BX51，进口表面张力测定仪，dataphsics DCAT21，进口实验原理水性聚氨酯的制备一般包含两个主要步骤：（1）由低聚物多元醇与异氰酸酯类化合物，形成高分子量的聚氨酯或中高分子量的聚氨酯预聚体；（2）在剪切力作用下于水中分散。利用二羟甲基丙酸对预聚物进行亲水改性，在聚氨酯分子链上引入离子基团，使其实现自乳化，得到贮存稳定、性能良好的水性聚氨酯。水性聚氨酯的合成概述将甲苯二异氰酸酯装入配有温度计、搅拌器1L 的三口烧瓶中，向烧瓶中滴加聚醚多元醇和二羟甲基丙酸，于70-80℃左右反应约3 小时，反应过程中可用丙酮调节体系的黏度。最后用正二丁胺法滴定异氰酸根的浓
度。所得的亲水改性聚氨酯预聚体用一缩二乙二醇扩链约1-2 小时，最后降温至室温，用溶有三乙胺的去离子水在高速分散机上乳化，可得到淡黄色、半透明的水性聚氨酯分散体。
聚氨基甲酸酯（polyurethane），简称聚氨酯（PU），是分子结构中含有重复氨基甲酸酯（-NHCOO-）结构的高分子材料的总称。聚氨酯一般由二异氰酸酯和二元醇或多元醇为基本原料经加聚反应而成，根据原料的官能团数不同，可制成线形或体形结构的聚合物，其性能也有差异。聚氨酯具有良好的力学性能、粘结性能及耐磨性等，在各领域得到了广发应用。 由于溶剂型聚氨酯的溶剂为有机物，具有挥发性，不仅污染环境，而且对人体有害。在人们日益重视环境保护的今天以及环保法规的确立，溶剂型涂料中的有机化合物的排放量受到了严格的控制，因此，开发污染小的水性涂料已成为研究的主要方向。水性聚氨酯（WPU）具有优异的物理机械性能，其不含或含有少量可挥发性有机物，生产施工安全，对环境及人体基本无害，符合环保要求。其生产方法分为外乳化法和内乳化法，外乳化法又称强制乳化法，由使用这种方法得到的乳液稳定性较差，所以使用较少。目前使用较多的是内乳化法，也称自乳化法，即在聚氨酯分子链上引入一些亲水性基团，使聚氨酯分子具有一定的亲水性，然后在高速分散下，凭借这些亲水基团使其自发地分散于水中，从而得到WPU。 然而，亲水基团的引入在提高聚氨酯亲水性的同时却降低了它的耐水性和拒油性。为了改善其耐水性和拒油性，通常是将强疏水性链段引入聚氨酯结构之中。有机硅、有机氟由于其表面能低和热稳定性好受到人们的重视，已经得到了广泛应用。同时利用纳米材料来提高涂膜的光学、热学和力学性能。纳米改性WPU 完美地结合了无机物的刚性、尺寸稳定性、热稳定性及WPU的韧性、易加工性，纳米改性WPU为涂料向高性能化和多功能化提供了崭新的手段和途径，是最有前途的现代涂料研究品种之一。[1] 1.2 水性聚氨酯的基本特征及发展历史 1937年德国的Otto Bayer博士首次将异氰酸酯用于聚氨酯的合成。直到1943年德国科学家Schlack在乳化剂或保护胶体存在的情况下，将二异氰酸酯在水中乳化并在强烈搅拌下加入二胺，首次成功制备了水性聚氨酯。1975年研究者们向聚氨酯分子链中引入亲水成分，从而提高了水性聚氨酯的乳液稳定性和涂膜性能，其应用领域也随之拓广。进入21世纪以来，随着水性聚氨酯乳液应用范围的进一步拓宽，世界范围内日益高涨的环保要求，进一步加快了水性聚氨酯工业发展的步伐。[2] 相对于国外，国内的水性聚氨酯发展较晚。我国水性聚氨酯的研究开始于上世纪七十年代，1976年沈阳皮革研究所最早研制出用于皮革涂饰用的水性聚氨
CHINA COATINGS 2008年第23卷第7期 15 0 引 言 聚氨酯是综合性能优秀的合成树脂之一。由于其合成单体品种多、反应条件温和、专一、可控,配方调整余地大及其高分子材料的微观结构特点,可广泛用于涂料、黏合剂、泡沫塑料、合成纤维以及弹性体,已成为人们衣、食、住、行必不可少的材料之一,其本身就已经形成了一个多品种、多系列的材料家族,形成了完整的聚氨酯工业体系,这是其它树脂所不具备的。 据有关报道,在全球聚氨酯产品的消耗总量中,北美洲和欧洲占到70％左右。美国人均年消耗聚氨酯材料约5.5 kg,西欧约4.5 kg,而我国的消费水平 还很低,年人均不足0.5 kg。 溶剂型的聚氨酯涂料品种众多、用途广泛,在涂料产品中占有非常重要的地位。水性聚氨酯的研究始自20世纪50年代,60、70年代,对水性聚氨酯的研究、开发迅速发展,70年代开始工业化生产用作皮革涂饰剂的水性聚氨酯。进入90年代,随着人们环保意识以及环保法规的加强,环境友好的水性聚氨酯的研究、开发日益受到重视,其应用已由皮革涂饰剂不断扩展到涂料、黏合剂等领域,正在逐步占领溶剂型聚氨酯的市场。在水性树脂中,水性聚氨酯仍然是优秀树脂的代表,是现代水性树脂研究的热点之一。 水性聚氨酯的合成与改性 □ 闫福安,陈 俊 (武汉工程大学化工与制药学院,武汉 430073) 摘要：对水性聚氨酯的合成单体、合成原理、合成工艺及改性方法作了介绍。水性聚氨酯合成技术不断完善,市场正在推进,国内相关企业和研究机构应加强合作,从分子设计出发,不断推进水性聚氨酯产业的技术进步和市场推广。 关键词：水性聚氨酯；合成；改性 中图分类号：TQ630 文献标识码：A 文章编号：1006-2556(2008)07-0015-08 Synthesis and modifi cation of water-borne PU Yan fuan, Chen jun (School of Chemical Engineering and Pharmacy, Wuhan Institute of Technology, Wuhan 430073, Hubei Province) Abstract: This paper introduces water-borne PU about its monomers, synthesis mechanism, and synthesis technology and modifi cation methods. Relevant enterprises and research institutes China should strengthen the work cooperatively on molecule design, to promote the continuously progressing synthesis technology and the growing market of water-borne PU. Keywords: water-borne PU, synthesis, modifi cation 编者按：本文搜集了相关的情报资料，比较全面地阐述水性聚氨酯的合成技术。相应地，嘉宝莉朱延安、中国科技大章鹏进行了这方面的研发和实验实践。相比之下，为改善PUD分散体涂膜力学性能，选用聚碳酸酯型方向是可行的,但在水性木器涂料中的应用,应综合考虑制造成本、涂料使用范围、对涂膜光泽大小不同要求等方面因素；软段多元醇的选用不可能单一型,可以选用混合型,如PCD与PCL混合,或PCD与聚醚型混合,否则单用PCD,因价格太贵或存在功能过剩,影响水性聚氨酯涂料的推广应用与市场定位。 TECHNICAL PROGRESS DOI:10.13531/https://www.doczj.com/doc/0714857402.html,ki.china.coatings.2008.07.007
水性聚氨酯合成、改性及应用前景 摘要：随着水性聚氨酯合成与改性工艺的不断进步，水性聚氨酯的应用也得到了极大地提升，反过来由于水性聚氨酯涂料的优异性能以及其极好的应用前景近些年来有关于水性聚氨酯的合成与改性研究也是如火如荼。本文主要介绍了水性聚氨酯涂料的合成方法，综述了水性聚氨酯的改性方法，包括丙烯酸酯改性、环氧树脂改性、有机硅改性、纳米材料改性和复合改性，并对水性聚氨酯涂料的发展进行了展望。 关键字：水性聚氨酯；合成；改性；丙烯酸酯；有机硅。 水性聚氨酯是以水代替有机溶剂作为分散介质的新型聚氨酯体系，也称水分散聚氨酯、水系聚氨酯或水基聚氨酯。水性聚氨酯以水为溶剂，无污染、安全可靠、机械性能优良、相容性好、易于改性等优点。水性聚氨酯可广泛应用于涂料、胶粘剂、织物涂层与整理剂、皮革涂饰剂、纸张表面处理剂和纤维表面处理剂。水性聚氨酯虽然具有很多优良的性能，但是仍然有许多不足之处。如耐水性差、耐溶剂性不良、硬度低、表面光泽差等缺点，由于水性聚氨酯的这些缺点，我们需要对其进行改性，目前常见的改性方法有丙烯酸酯改性、环氧树脂改性、有机硅改性、纳米材料改性和复合改性等，本文将对水性聚氨酯的合成与改性进行阐述。 一、水性聚氨酯的合成 水性聚氨酯的制备可采用外乳化法和自乳化法。目前水性聚氨酯的制备和研究主要以自乳化法为主。自乳化型水性聚氨酯的常规合成工艺包括溶剂法(丙酮法)、预聚体法、熔融分散法、酮亚胺等。丙酮法是先制得含端基的高粘度预聚体，加入丙酮、丁酮或四氢呋喃等低沸点、与水互溶、易于回收的溶剂，以降低粘度，增加分散性，同时充当油性基和水性基的媒介。反应过程可根据情况来确定加入溶剂的量，然后用亲水单体进行扩链，在高速搅拌下加入水中，通过强力剪切作用使之分散于水中，乳化后减压蒸馏回收溶剂，即可制得PU 水分散体系。
注水溶性聚氨酯工法 一、灌浆材料 水溶性聚氨酯是目前国内较为理想的防渗堵漏灌浆材料。该材料的特点是： 1、具有良好的亲水性能，水既是稀释剂，又是固化剂，浆液遇水后先分散乳化，进而凝胶固结； 2、可在潮湿或涌水情况下进行灌浆，对水质适应强，在海水和PH为3～13的水中均能固化； 3、固结体经急性毒性试验属实际无毒类； 4、施工工艺简单，浆液无需繁杂配制； 5、固结体为弹性体，可遇水膨胀，具有弹性止水和以水止水的双重功能，适用于变形缝的防水处理； 6、可以配制不同强度和不同水膨胀倍数的材料。
主要性能指标见表1： 表1水溶性聚氨酯主要性能指标 项目指标 粘度（厘泊）（25℃）190±30 比重 1.08g/cm3 凝胶时间几分～几十分内可调 粘结强度（潮湿表面） 1.0 MPa 抗拉强度 2.1 MPa 伸长率273％ 抗渗性能 1.8×10-3cm/s 包水量20～27倍 遇水膨胀倍数150～300％ 二、封缝材料 W-21速凝堵水砂浆是一种能在瞬间凝固的水泥基堵水材料，在封闭裂缝或堵漏时，只要和适量水拌合即可在几秒钟内固结硬化，数分钟后强度即可达10MPa以上，故一般在裂缝封闭和埋管施工工程中，10分钟即可进行灌浆施工，无需养护。另外，在操作时不惧怕渗漏水和积水。
三、防水材料 防水材料釆用W-22聚合物改性水泥基防水砂浆，该材兼具柔性和刚性防水材料的优点，既能形成较为耐久的防水层，且材料本身经聚合物改性后还具有很大的弹性模量，是目前国内防水材料中应用范围最广泛，综合性价比最高的产品。该产品由有机液料和无机粉料，经现场按比例搅拌均匀，涂覆施工的新型防水材料。 主要技术指标：(7天后) 序 号项目 聚合物改性水泥基防水砂浆 技术指标实测指标 1 干燥时间h 表干≤4不粘手 实干≤8无粘着 2 拉伸强度Mpa≥ 1.8 1.96 3 断裂伸长率%≥80 100 4 低温柔性Ф10 mm棒-5℃无裂纹-5℃无裂纹 5 不透水性0.3Mpa30min 不透水
水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。 1 阳离子水性聚氨酯的合成 1.1 合成机理 合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。该机理的季铵化是SN2(亲核取代反应) 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。该机理的季铵化是酸碱中和。 1.2 合成方法阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。 熔融法是无溶剂制备水性聚氨酯的重要方法。它把二异氰酸酯的加聚反应和氨基的缩聚反应紧密地结合起来。反应的第一步是合成含亲水基团的端异氰酸酯基预聚体。然后在高温下, 该预聚体和过量的脲反应生成缩二脲。该产品分散在水中之后, 再和甲醛反应生成甲醇基, 通过降低pH值可促进缩聚反应进行扩链和交联。熔融法的优点是不需要大量溶剂, 避免了相对分子质量快速增长而带来的问题,工艺简单, 易于控制, 也不需要特殊设备。但是用该法合成水性聚氨酯时需要强力搅拌, 因为即使在100 ℃左右的温度下, 预聚体的粘度也很高。用该法制得的水性聚氨酯通常是枝化的和相对分子质量较低的树脂。乳液中残存的甲醛气味比较大, 且有较强的毒性, 在环保要求越来越高的今天, 它将被摒弃。 丙酮法也叫溶液法。就是在低沸点的能和水混合的惰性溶剂(如丙酮、甲乙酮、四氢呋喃等) 中, 制得含亲水基团的高相对分子质量的聚氨酯乳液, 然后用水将该溶液稀释。先形成油包水的以溶剂为连续相的乳液, 然后再加入大量的水, 发生相倒转, 水变成连续相并形成分散液。脱去溶剂后得到无溶剂的高相对分子质量的聚氨酯- 脲的分散液。该法操作简单, 重复性好。
纳米材料改性水性聚氨酯的研究进展 综述了纳米材料改性水性聚氨酯几种常用方法的特点和研究进展，指出了纳米材料改性水性聚氨酯存在的问题。 标签：水性聚氨酯（WPU）；纳米材料；方法；改性 1 前言 近年来，随着人们环保意识的增强，水性聚氨酯（WPU）受到越来越多学者的关注。WPU是以水为分散介质的二元胶态体系，具有不污染环境、VOC（有机挥发物）排放量低、机械性能优良和易改性等优点，使其在胶粘剂、涂料、皮革涂饰、造纸和油墨等行业中得到广泛应用[1～4]。但在制备WPU过程中由于引入亲水基团（如-OH、-COOH等），因此存在固含量低，耐水性、耐热性和耐老化性差等缺陷，从而限制了其应用范围。 纳米材料具有小尺寸效应、表面效应、量子尺寸效应及宏观量子隧道效应等特殊性质，为各种材料的改性开辟了崭新的途径。通过纳米材料改性的WPU，其成膜性、耐水性和耐磨性等性能均得到显著提高[5]。 2 纳米材料改性WPU的方法 2.1 共混法 共混法即纳米粒子在WPU中直接分散。首先是合成各种形态的纳米粒子，再通过机械混合的方法将纳米粒子加入到WPU中。但在该方法中，由于纳米粒子颗粒比表面积大，极易团聚。为防止纳米粒子团聚，科研工作者对纳米材料进行表面改性来提高其分散性，改善聚合物表面结构以提高其相容性。 李莉[6]等利用接枝改性后的纳米SiO2和TiO2与WPU共混，制备了纳米材料改性水性WPU乳液。研究发现，纳米粒子在乳液中分散均匀，无团聚现象；改性后的WPU乳液力学性能比未改性前得到改善和提高；当纳米粒子添加量为0.5%时，WPU乳液的力学性能最佳，吸水性降低了70%，添加的纳米粒子对波长290～400 nm的紫外光有吸收。 李文倩[7]等采用硅烷偶联剂（KH560）对纳米SiO2溶胶进行表面改性，然后将其与WPU共混制备出了WPU/SiO2复合乳液，考查了改性纳米溶胶含量对复合乳液及其涂膜性能的影响。结果表明，当纳米SiO2/KH560物质的量比为6：1时，改性后的纳米SiO2溶胶的粒径最小且分布较均一。KH560的加入使纳米SiO2粒子更均匀地分散在聚氨酯乳液中，且SiO2粒子与聚氨酯乳液之间存在一定键合作用，使涂层的耐热性得到显著增强。当改性SiO2溶胶添加量为5%～10%时，涂膜的硬度、耐磨性、耐划伤性、耐水性等性能明显提高。
闫福安，陈俊 (武汉工程大学化工与制药学院,武汉430073) 摘要：对水性聚氨酯的合成单体、合成原理、合成工艺及改性方法作了介绍。水性聚氨酯合成技术不断完善,市场正在推进,国内相关企业和研究机构应加强合作,从分子设计出发,不断推进水性聚氨酯产业的技术进步和市场推广。 关键词：水性聚氨酯；合成；改性 0引言 聚氨酯是综合性能优秀的合成树脂之一。由于其合成单体品种多、反应条件温和、专一、可控,配方调整余地大及其高分子材料的微观结构特点,可广泛用于涂料、黏合剂、泡沫塑料、合成纤维以及弹性体,已成为人们衣、食、住、行必不可少的材料之一,其本身就已经形成了一个多品种、多系列的材料家族,形成了完整的聚氨酯工业体系,这是其它树脂所不具备的。据有关报道,在全球聚氨酯产品的消耗总量中,北美洲和欧洲占到70％左右。美国人均年消耗聚氨酯材料约5.5kg,西欧约4.5kg,而我国的消费水平还很低,年人均不足0.5kg。溶剂型的聚氨酯涂料品种众多、用途广泛,在涂料产品中占有非常重要的地位。水性聚氨酯的研究始自20世纪50年代,60、70年代,对水性聚氨酯的研究、开发迅速发展,70年代开始工业化生产用作皮革涂饰剂的水性聚氨酯。进入90年代,随着人们环保意识以及环保法规的加强,环境友好的水性聚氨酯的研究、开发日益受到重视,其应用已由皮革涂饰剂不断扩展到涂料、黏合剂等领域,正在逐步占领溶剂型聚氨酯的市场。在水性树脂中,水性聚氨酯仍然是优秀树脂的代表,是现代水性树脂研究的热点之一。 1水性聚氨酯的合成单体 1.1多异氰酸酯(polyisocynate) 多异氰酸酯可以根据异氰酸酯基与碳原子连接的部位特点,可分为四大类：芳香族多异氰酸酯(如甲苯二异氰酸酯,TDI)、脂肪族多异氰酸酯(六亚甲基二异氰酸酯,HDI)、芳脂族多异氰酸酯(即在芳基和多个异氰酸酯基之间嵌有脂肪烃基－常为多亚甲基,如苯二亚甲基二异氰酸酯,XDI)和脂环族多异氰酸酯(即在环烷烃上带有多个异氰酸酯基,如异佛尔酮二异氰酸酯,IPDI。芳香族多异氰酸酯合成的聚氨酯树脂户外耐候性差,易黄变和粉化,属于“黄变性多异氰酸酯”,但价格低,来源方便,在我国应用广泛,如TDI常用于室内涂层用树脂；脂肪族多异氰酸酯耐候性好,不黄变,其应用不断扩大,欧美发达国家已经成为主流的多异氰酸酯单体；芳脂族和脂环族多异氰酸酯接近脂肪族多异氰酸酯,也属于“不黄变性多异氰酸酯”。水性聚氨酯合成用的多异氰酸酯主要有TDI、IPDI、HDI、TMXDI(四甲基苯二亚甲基二异氰酸酯)。TMXDI可直接用于水性体系,或用于零VOC水性聚氨酯的合成。
预聚体法合成水性聚氨酯树脂配方设计计算 王宇晖 （苏州吉人高新材料（股份）有限公司，江苏省，苏州 215143；) 摘要：利用聚氨酯线形加成聚合反应分子量的控制方程，作者建立了水性聚氨酯树脂配方设计的数学模型计算公式，采用控制NCO/OH摩尔比的方法，合成平均大分子量为2500~4000低粘度预聚体，在水中定量增链，最终合成分子量为1.5~2.5万的大分子水性聚氨酯树脂，其有机溶剂含量不高于15%。采用这种方法，为水性聚氨酯树脂配方设计提供了理论依据，对水性聚氨酯树脂的开发研究，大大缩短了实验过程。 关键词：预聚体法合成水性聚氨酯树脂理论；配方设计计算方法；制备方法；控制NCO/OH摩尔比；高聚物的分子量控制；不必除去少量溶剂。 图书分类号：TQ 311文献标志码：A Preparation and preparation of aqueous polyurethane resin formula by the method of pre polymer Wang Yuhui (Suzhou hi tech material (share) Co., Ltd., Jiangsu, Suzhou 215143, China;) Abstract: using linear polyurethane addition polymerization reaction of molecular weight control equation, the authors establish the mathematical model of the waterborne polyurethane resin formulation design calculation formula, the control method of the NCO / Oh ratio, synthetic average molecular weight for 2500 to 4000 low viscosity pre dimer, in quantitative increase chain, eventually the synthetic molecular weight was 1.5 ~ 2.5 million of macromolecular aqueous polyurethane resin, ————————————————————————
防水透湿型聚氨酯材料的制备及性能测试 摘要：水性聚氨酯以水为介质，具有无毒、不易气性有质的突变而且其透气性能随外界温度的变化燃烧、对环境友好等优点，是具有发展前景的绿色环保型材料。本文简述了水性聚氨酯材料的结构、制备、性能、应用及未来的发展前景等。 关键词：水性聚氨酯材料制备应用性能前景 前言 水性聚氨酯包括聚氨酯水溶液、聚氨酯水分散液和聚氨酯水乳液，以水为介质，体系中不含或含很少量的有机溶剂，安全无燃烧。它保留了传统的溶剂型聚氨酯的一些优良性，如良好的耐磨性、柔韧性、耐低温性和耐疲劳性，并且水性聚氨酯能够赋予织物柔软而丰满的手感和皮感、抗皱防缩性、回弹性、挠曲性、透气吸湿性和可缝制性，调节聚氨酯高分子结构还可以用于织物的防水、防油、防污、防起毛球等整理。目前水性聚氨酯广泛用于轻纺、皮革、胶粘剂、印染等行业中，用于织物后整理，可明显提高服装或饰品的华丽庄重感和穿着舒适感，受到广大消费者的青睐。木文主要介绍水性聚氨酯在织物上防水透湿的机理和加工工艺，综述了国内外水性聚氨酯在防水透湿织物上的应用，以及对其发展的展望[4]。 一.文献综述 1.1 水性聚氨酯的定义与结构 1.1.1 水性聚氨酯的定义 水性聚氨酯是指聚氨酯以微小颗粒分散于水介质中的两相体系，体系中小含或含少量有机溶剂。 水性聚氨酯的分类 以外观分，水性聚氨酯可以分为3类:聚氨酯水溶液、聚氨酯水分散体、聚
氨酯乳液。三者之间的区别在于聚氨酯大分子粒子在水中的分散形态的小同。实际应用中所述的水性聚氨酯是指聚氨酯水分散体或聚氨酯乳液。 1.1.2 水性聚氨酯的分子结构 聚氨酯是山硬段和软段构成的一类高性能材料，硬段和软段的组成、结构、长短、相对比例的变化等使聚氨酯材料可用作塑料、弹性体、纤维、胶粘剂和涂料的树脂等。 聚氨酯分子结构 在聚氨酯分子链中引入亲水基团可使聚氨酯具有水分散性，得到水性聚氨酯，水性聚氨酯的分子结构，依亲水基团的小同可分为以下几类。 阴离子水性聚氨酯分子结构模型 阴离子水性聚氨酯通常包括梭酸型和磺酸型，亲水基团可以分布在硬段、软段或端基。 阳离子水性聚氨酯分子结构 阳离子水性聚氨酯链段上含季按盐亲水基团又有主链和侧链之分。 非离子水性聚氨酯分子结构 将聚乙二醇分子链段引入聚氨酯分子的端基、链段中间、侧链可以介成各种小同的非离子水性聚氨酯，由于亲水链段含量通常较大，因此，实际应用有限。 阴/非离子水性聚氨酯分子结构
水性聚氨酯涂料是目前市场需求量较大的产品之一, 它适用于热敏温度低于(60 —80) ℃常温交联固化的高、中档木器(家具等), 高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装。 产品配方： 1、改性三聚体交联剂产品可由TDI 、IPDI 、MD I 和XDI 等异氰酸酯制造。其芳香族NCO 反应温度在(120—150) ℃ ，脂肪族NCO 反应温度在(150—200) ℃。它的最大优点是无黄变, 水白透明, 较适用于羧酸型等水性聚氨酯的常温交联剂。为增强综合性能, 需采用两个NCO 基团活性不同的二异氰酸酯,并要将反应中产生的端NCO 用多元醇- 羧酸反应掉, 以利于胺中和及产物的水溶性。由于其熔点高,反应需分阶段在有机溶剂中进行, 有机膦催化剂及120 ℃ 以上温度, 异氰酸酯可发生自缩聚反应,生成三聚体化合物。其催化剂中戊杂环膦化氢是最有效的, 反应温度低, 收率可达90 % , 再用三聚催化法促进反应完全, 并对残基进行封闭。 产品配方：NCO ：多元醇羧酸( 物质的量比) 为6：1：1.43。 工艺步骤: 多元醇- 羧酸溶液制备, 按配方将新戊二醇、苯偏三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜搅拌,升温至80 ℃ , 完成溶解后, 升温至148 ℃ 回流脱水至透明后, 过滤出料备用。亚胺预聚体的制备: 按配方将二甲苯、甲苯加入反应釜, 升温至148 ℃ 回流脱水后, 加入10 % 磷酸( 甲苯) 液降温至 120 ℃ , 通入氮气, 将TD I 、IPDI 加入单体滴加釜, 在2 . 5h 内完成滴加后, 升温至130 ℃ 反应1h , 将10 % 戊杂环膦化氢液加入滴加釜, 开始缓慢滴加, 不断观察物料反应情况, 防止爆聚, 滴完在130℃ 反应2h 、140 ℃ 1h 、145 ℃ 30min , 降温至70 ℃ , 将多元醇- 羧酸液加入滴加釜开始滴加,滴完在70 ℃ 反应(2—3) h , 检测NCO 转化率达96 % , 加入10 % 醋酸锂液, 此时有两种工艺: 一是降温至25 ℃ , 静置7d ; 二是升温至(80—90) ℃ 反应(2—3) h , 测游离TD I 在0.3% 以下, 加入10 % 对甲苯磺酸甲酯液、10 % 二甲基吡唑液升温至85 ℃ 反应20min , 抽真空脱出2/3量的有机溶剂, 再加入亲水溶剂调节固含量为50 % , 降温至50 ℃ 加入50 % 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值至8.5 , 升温到60 ℃ 反应至透明, 降温到40 ℃ 出料。 2、改性HDI 缩二脲交联剂 产品配方： NCO：H2O = 3：1.1， NCO：OH =6：1, 理论NCO 含量= 15.9 % , 采用分阶段聚合反应、中和法。 工艺步骤: 多元醇- 羧酸溶液的制备, 按配方将新戊二醇、偏苯三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜, 升温至80℃ 溶解均匀, 再升温至148 ℃ 回流脱水至透明无水后, 降温至40 ℃ 出料备用。HDI 预聚体制备: 按配方将己二异氰酸酯、二甲苯加入反应釜, 通入氮气, 升温至65 ℃ , 加入10 % 磷酸(甲
