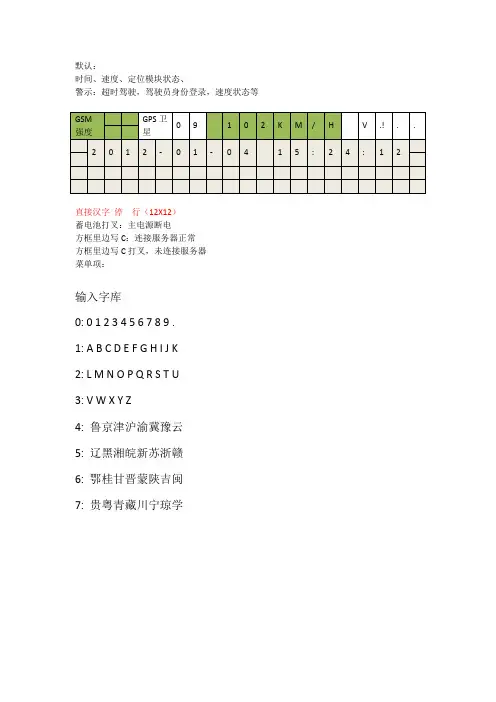

默认：
时间、速度、定位模块状态、
警示：超时驾驶，驾驶员身份登录，速度状态等
GSM强度
GPS卫星
0
9
1
0
2
K
M
/
H

2
-
0
1
-
0
4
1
5
:
2
4
:
1
2
直接汉字停行（12X12）

实验三 LCD12864液晶显示参赛序号实验题目LCD12864液晶显示实验成组员左虎博杨颂王志鹏指导教师赵勇报告日期2014年7月16日-2014年7月18日摘要：本设计以超低功耗MSP430单片机为微控制器，以4位/8位并行，2线或3线串行多种接口方式的LCD12864为输出显示器。

通过对MSP430单片机进行编程，在LCD12864上显示8×4行16×16点阵的汉字。

关键字：MSP430 LCD12864目录一.方案论证 (4)液晶显示器的论证与选择 (4)二.LCD12864的工作原理 (4)1.引脚功能说明 (4)LCD12864采用20接口，各引脚接口说明如表3所示: (4)2. 指令说明 (5)三．实验框图和电路图 (7)1. 系统框图 (7)2. 电路原理图 (7)四．实验程序设计 (7)五．系统测试 (11)1. 测试方案 (11)2. 测试结果 (11)3. 测试分析与结论 (12)一.方案论证液晶显示器的论证与选择方案一：采用带中文字库的LCD12864。

LCD12864具有4 位/8 位并行、2 线或3 线串行多种接口方式，可以显示8×4 行16×16 点阵的汉字。

也可完成图形显示。

低电压低功耗是其一显著特点。

方案二：采用LCD1602。

LCD1602显示内容为16X2,即可以显示两行，每行16个字符液晶模块，只能显示字符和数字。

通过论证可知LCD12864显示内容多，功能多，低电压低功耗，因此选用方案一。

二.LCD12864的工作原理1.引脚功能说明LCD12864采用20接口，各引脚接口说明如表1所示:表1 引脚说明表管脚号管脚名称电平管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整4 RS(CS）H/LRS=“H”,表示DB7——DB0为显示数据RS=“L”,表示DB7——DB0为显示指令数据5 R/W(SID)H/LR/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线表1 引脚说明表注释1：如在实际应用中仅使用串口通讯模式，可将PSB 接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

12864LCD液晶显示屏中文资料一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

二、基本特性（1）低电源电压（VDD:+3.0--+5.5V）（2）显示分辨率:128×64点（3）内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)（4）内置 128个16×8点阵字符（5）2MHZ时钟频率（6）显示方式：STN、半透、正显（7）驱动方式：1/32DUTY，1/5BIAS（8）视角方向：6点（9）背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10（10）通讯方式：串行、并口可选（11）内置DC-DC转换电路，无需外加负压（12）无需片选信号，简化软件设计（13）工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。

控制器接口信号说明：1、RS，R/W的配合选择决定控制界面的4种模式：2、E信号● 忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF读到DB7总线,从而检验模块之工作状态.● 字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。

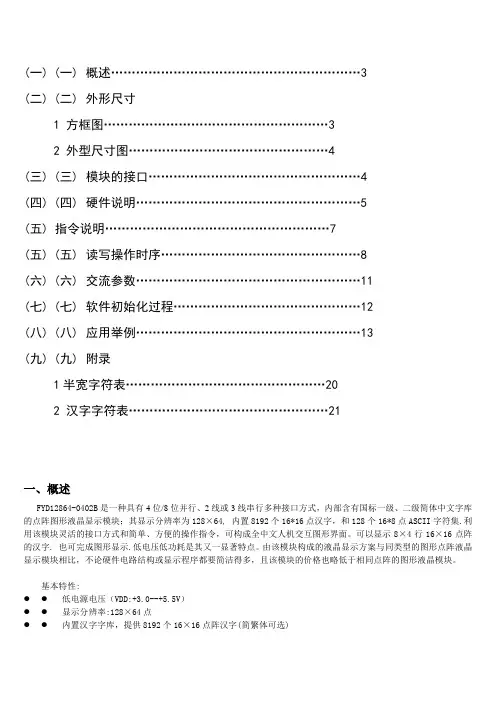

(一)(一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:●●低电源电压（VDD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

液晶显示模块技术手册
J12864中文/JGD12864中文/FY12864ZW
特色：（1）模组背部自带10K3*3硬封可调电位器，可以调到理想对比度
（2）LED背光极性可调，JP4为液晶背光正负反接处,此模组背光为4颗LED灯，非普通背光
（3）模组自带原装三星正品防静电电容，抗干扰性更强C6C7C8
C固定为0
第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)
四、用户指令集
1、指令表1：（RE=0：基本指令集）
指令
指令码
说明
执行时间
（540
KHZ）
RS
RW
DB7
DB6
DB5
DB4
（4）串并口可通过两种方式调节1PSB脚控制2JP2短路到+
为并口短路到-为串口
（5）自改3.3V可通过JP3调节，默认接+级为5V，接-为3.3V，C4C5加极性电容即可型号
为106A14FH4，背光电阻33欧改成3.3欧
+
一、液晶显示模块概述
12864中文汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
RAM
1
1
D7
D6
D5
D4
D3
D2
D1
D0
从内部RAM读取资料
（DDRAM/CGRAM/IRAM/G
72us
72us
读取忙碌标志
（BF）和地址
0
1
BF

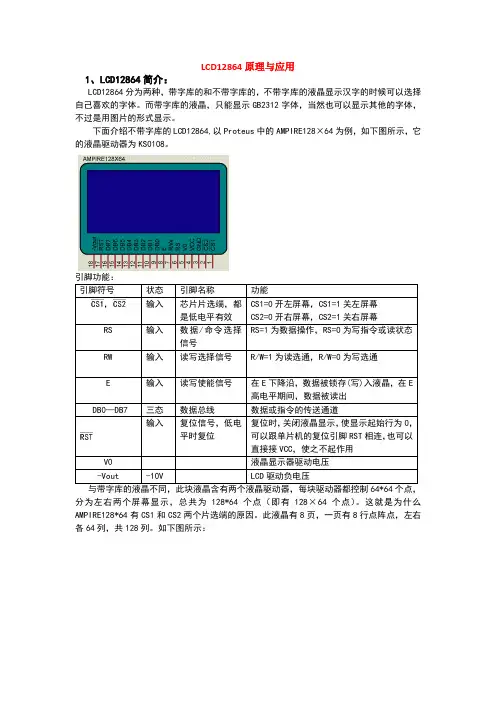

LCD12864原理与应用1、LCD12864简介：LCD12864分为两种，带字库的和不带字库的，不带字库的液晶显示汉字的时候可以选择自己喜欢的字体。

而带字库的液晶，只能显示GB2312字体，当然也可以显示其他的字体，不过是用图片的形式显示。

下面介绍不带字库的LCD12864,以Proteus中的AMPIRE128×64为例，如下图所示，它的液晶驱动器为KS0108。

引脚功能：引脚符号状态引脚名称功能，输入芯片片选端，都是低电平有效CS1=0开左屏幕，CS1=1关左屏幕CS2=0开右屏幕，CS2=1关右屏幕RS输入数据/命令选择信号RS=1为数据操作，RS=0为写指令或读状态RW输入读写选择信号R/W=1为读选通，R/W=0为写选通E输入读写使能信号在E下降沿，数据被锁存(写)入液晶，在E高电平期间，数据被读出DB0—DB7三态数据总线数据或指令的传送通道输入复位信号，低电平时复位复位时，关闭液晶显示，使显示起始行为0，可以跟单片机的复位引脚RST相连，也可以直接接VCC，使之不起作用V0液晶显示器驱动电压-Vout-10V LCD驱动负电压与带字库的液晶不同，此块液晶含有两个液晶驱动器，每块驱动器都控制64*64个点，分为左右两个屏幕显示，总共为128*64个点（即有128×64个点）。

这就是为什么AMPIRE128*64有CS1和CS2两个片选端的原因。

此液晶有8页，一页有8行点阵点，左右各64列，共128列。

如下图所示：2、LCD12864中的几条重要指令（一）行(line)设置命令:由此可见显示的起始行地址为0XC0，共64行，有规律地改变起始行号，可以实现滚屏效果。

（二）页(page)设置指令:起始页地址为0XB8，因为液晶有64行点，分为8页，每页就有8行点。

（三）列(column)地址设置指令每块驱动器的列地址都是从0X40到0X7F，共64列，所以此液晶共有128列点。

12864液晶一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:低电源电压（VDD:+3.0--+5.5V）显示分辨率:128×64点内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)内置 128个16×8点阵字符2MHZ时钟频率显示方式：STN、半透、正显驱动方式：1/32DUTY，1/5BIAS视角方向：6点背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10通讯方式：串行、并口可选内置DC-DC转换电路，无需外加负压无需片选信号，简化软件设计工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。

2.2并行接口管脚号管脚名称电平管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整4RS(CS）H/LRS=“H”,表示DB7——DB0为显示数据RS=“L”,表示DB7——DB0为显示指令数据5R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。

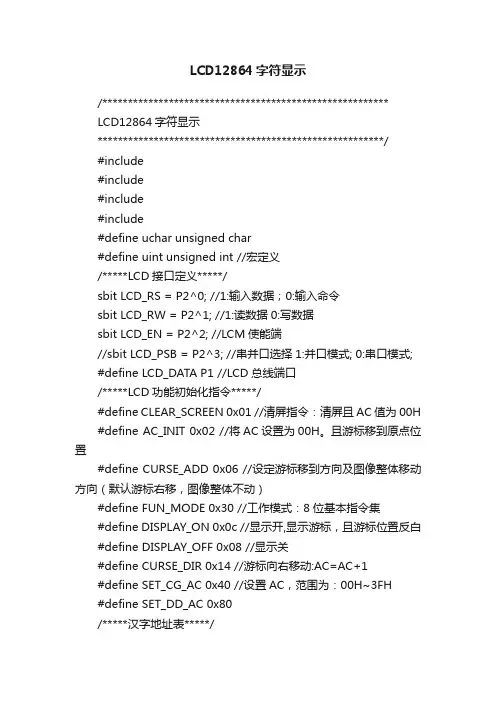

LCD12864字符显示/********************************************************LCD12864字符显示********************************************************/#include#include#include#include#define uchar unsigned char#define uint unsigned int //宏定义/*****LCD接口定义*****/sbit LCD_RS = P2^0; //1:输入数据；0:输入命令sbit LCD_RW = P2^1; //1:读数据0:写数据sbit LCD_EN = P2^2; //LCM使能端//sbit LCD_PSB = P2^3; //串并口选择1:并口模式; 0:串口模式;#define LCD_DATA P1 //LCD总线端口/*****LCD功能初始化指令*****/#define CLEAR_SCREEN 0x01 //清屏指令：清屏且AC值为00H #define AC_INIT 0x02 //将AC设置为00H。

且游标移到原点位置#define CURSE_ADD 0x06 //设定游标移到方向及图像整体移动方向（默认游标右移，图像整体不动）#define FUN_MODE 0x30 //工作模式：8位基本指令集#define DISPLAY_ON 0x0c //显示开,显示游标，且游标位置反白#define DISPLAY_OFF 0x08 //显示关#define CURSE_DIR 0x14 //游标向右移动:AC=AC+1#define SET_CG_AC 0x40 //设置AC，范围为：00H~3FH#define SET_DD_AC 0x80/*****汉字地址表*****/uchar code addr_tab[]={ //便于根据汉字坐标求出地址0x80,0x81,0x82,0x83,0x84,0x85,0x86,0x87,//第一行汉字位置0x90,0x91,0x92,0x93,0x94,0x95,0x96,0x97,//第二行汉字位置0x88,0x89,0x8a,0x8b,0x8c,0x8d,0x8e,0x8f,//第三行汉字位置0x98,0x99,0x9a,0x9b,0x9c,0x9d,0x9e,0x9f,//第四行汉字位置};/*****n（ms）延时子程序*****/void delayms(uint t) //约延时n（ms）{uint i;while(t--){for(i=0;i<150;i++);}}/*****等待LCD忙*****/void WaitBusy(void) //延时一小段时间，等待LCD空闲{ uchar i=5;while(i--);}/*****写指令代码*****/void Lcd_WriteCmd(uchar cmdcode){LCD_RS = 0;LCD_RW = 0;LCD_EN = 1;WaitBusy();LCD_DATA = cmdcode;LCD_EN = 0;}/*****写数据*****/void Lcd_WriteData(uchar dispdata){LCD_RS = 1;LCD_RW = 0;LCD_EN = 1;WaitBusy();LCD_DATA = dispdata;// WaitBusy();// WaitBusy();// WaitBusy();LCD_EN = 0;}/*****初始化LCD*****/void Lcd_Init(){// LCD_PSB = 1;delayms(50);Lcd_WriteCmd(0x30); //选择基本指令集delayms(1);delayms(1);WaitBusy();Lcd_WriteCmd(0x30); //选择8bit数据流delayms(1);delayms(1);Lcd_WriteCmd(0x0c); //开显示(无游标、不反白)delayms(1);delayms(1);Lcd_WriteCmd(0x01); //清除显示，并且设定地址指针为00H delayms(20);}/*****显示汉字*****/void hanzi_Disp(uchar x,uchar y,uchar code *s){ //x、y为汉字坐标Lcd_WriteCmd(addr_tab[8*x+y]); //写地址delayms(1);while(*s>0){Lcd_WriteData(*s);delayms(1); //写数据s++;}}/*****显示图片（显示Gdram内容）*****//*绘图显示的步骤1 关闭绘图显示功能2 先将垂直的坐标(Y)写入绘图RAM地址3 再将水平的位元组坐标(X)写入绘图RAM地址4 将D15－D8写入RAM中5 将D7－D0写入到RAM中6 打开绘图显示功能*///图片取模方式：横向取模，字节正序void pic_Disp(uchar *pic) //显示Gdram内容（显示图片）{ uchar x,y,i;for(i=0;i<9;i=i+8)for(y=0;y<32;y++){for(x=0;x<8;x++){Lcd_WriteCmd(0x36); //扩充指令，开绘图显示Lcd_WriteCmd(0x80+y); //行地址Lcd_WriteCmd(0x80+x+i); //列地址Lcd_WriteData(*pic++); //写数据D15－D8Lcd_WriteData(*pic++); //写数据D7－D0Lcd_WriteCmd(0x30);}}}/*****整屏显示竖条*****///当i=0时显示上面128×32,当i=8时显示下面128×32//当i=0时显示上面128×32,当i=8时显示下面128×32 void LcdFill_Vertical(){uchar x,y,i;for(i=0;i<9;i=i+8)for(y=0;y<0x20;y++){for(x=0;x<8;x++){Lcd_WriteCmd(0x36); //扩充指令绘图显示Lcd_WriteCmd(y+0x80); //行地址Lcd_WriteCmd(x+0x80+i); //列地址Lcd_WriteData(0x55); //写数据D15－D8Lcd_WriteData(0x55); //写数据D7－D0 Lcd_WriteCmd(0x30);}}}/*****整屏显示横条*****/void LcdFill_Level()uchar x,y,i;uchar k;for(i=0;i<9;i+=8)for(y=0;y<0x20;y++){if((y%2)==1) k=0xff;else k=0;for(x=0;x<8;x++){Lcd_WriteCmd(0x36); //扩充指令绘图显示Lcd_WriteCmd(y+0x80); //行地址Lcd_WriteCmd(x+0x80+i); //列地址Lcd_WriteData(k);Lcd_WriteData(k);Lcd_WriteCmd(0x30);}}}/*****整屏充满亮点或暗点*****///当i=0时显示上面128×32,当i=8时显示下面128×32 //当i=0时显示上面128×32,当i=8时显示下面128×32 void Lcd_Fill(uchar test){uchar x,y,i;for(i=0;i<9;i=i+8)for(y=0;y<0x20;y++){for(x=0;x<8;x++){Lcd_WriteCmd(0x36); //扩充指令绘图显示Lcd_WriteCmd(y+0x80); //行地址Lcd_WriteCmd(x+0x80+i); //列地址Lcd_WriteData(test); //写数据D15－D8Lcd_WriteData(test); //写数据D7－D0 Lcd_WriteCmd(0x30); }}}/*****主函数*****/void main(void){// COM=0x80;Lcd_Init();while(1){Lcd_Init();hanzi_Disp(0,0,"ST7920型液晶模块");hanzi_Disp(2,1,"合肥求精电子");hanzi_Disp(3,0,"/doc/4c13376852.html,"); //hanzi_Disp(3,0," ");delayms(1500);Lcd_Init();// Lcd_Fill(0xff);hanzi_Disp(1,2,"坏点检测");delayms(500);Lcd_Init();Lcd_Fill(0xff);delayms(1500);Lcd_Init();LcdFill_Vertical();delayms(750);Lcd_Init();LcdFill_Level();delayms(750);Lcd_Init();hanzi_Disp(1,2,"显示汉字");delayms(500);Lcd_Init();hanzi_Disp(0,0,tangshi); // delayms(1500); Lcd_Init();hanzi_Disp(1,2,"显示图片");delayms(500);Lcd_Init();pic_Disp(LCDsheji); // delayms(1000); Lcd_Init();pic_Disp(rmb); // delayms(1000);Lcd_Init();pic_Disp(qiche); // delayms(1000);Lcd_Init();pic_Disp(gongji); //delayms(1000);Lcd_Init();pic_Disp(kuzi); // delayms(1000);Lcd_Init();pic_Disp(LCDquijing); // delayms(1000); Lcd_Init();hanzi_Disp(1,1,"科技无所不能！"); delayms(1000);Lcd_Fill(0x00); //清显示RAMdelayms(500);}}。

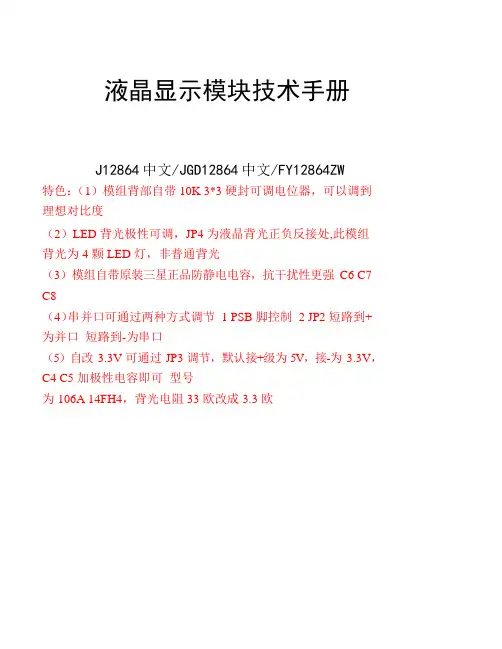

液晶显示模块技术手册J12864 中文/JGD12864 中文/FY12864ZW特色：（1）模组背部自带10K 3*3 硬封可调电位器，可以调到理想对比度（2）LED 背光极性可调，JP4 为液晶背光正负反接处,此模组背光为4 颗LED 灯，非普通背光（3）模组自带原装三星正品防静电电容，抗干扰性更强C6 C7 C8（4）串并口可通过两种方式调节 1 PSB 脚控制 2 JP2 短路到+为并口短路到-为串口（5）自改3.3V 可通过JP3 调节，默认接+级为5V，接-为3.3V，C4 C5 加极性电容即可型号为106A 14FH4，背光电阻33 欧改成3.3 欧+一、液晶显示模块概述12864中文汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128 个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128 列×64 行显示颜色：黄绿/蓝屏/灰屏显示角度：6：00 钟直视LCD 类型：STN与MCU 接口：8 位或4 位并行/3 位串行配置LED 背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图11.5外形尺寸ITEM NOMINAL DIMEN UNIT模块体积93×70×12.5mm视域73.0×39.0mm行列点阵数128×64dots点距离0.52×0.52mm点大小0.48×0.48mm。

LCD12864带中文字库图形显示-单片机程序(多图)代码：#include ;#define uchar unsigned charsbit rs=P2^2;//写指令/数据sbit rw=P2^3;//读状态/写sbit e=P2^4;//使能端sbit psb=P2^5;//串/并输入//校徽unsigned char code image[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x1F,0xFF,0x80,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x07,0xF4,0xFC,0x7E,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x0D,0xF0,0xFC,0xFF,0x80,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x13,0xF0,0x78,0x7F,0xC0,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x75,0xF7,0xFF,0xFC,0xE0,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0xF8,0xF8,0x00,0xF9,0x78,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x01,0xFD,0xCF,0xFF,0x1E,0xFC,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x03,0xFA,0x3F,0xFF,0x66,0xFE,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x07,0xFD,0xFF,0xFD,0x79,0xFF,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x0E,0xF3,0xFF,0xFA,0xFE,0xF0,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x18,0x2F,0xFF,0xF0,0xFF,0x69,0x80,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x3E,0xBF,0xFF,0x93,0xFF,0xDF,0xE0,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x7F,0x7F,0xFF,0x9F,0xFF,0xEF,0xE0,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x7F,0x7E,0x07,0x9F,0x07,0xF7,0xF0,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0xFE,0xFF,0x00,0x00,0x0F,0xF3,0xF0,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xFD,0xFF,0x80,0x00,0x1F,0xFB,0xF8,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xFD,0xFF,0xE0,0x00,0x3F,0xFD,0xF8,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xFB,0xF9,0xE0,0x00,0x79,0xFD,0xFC,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xFB,0xFC,0x10,0x00,0x81,0xFD,0xFC,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0xFB,0xFE,0x00,0x02,0x03,0xFE,0xFC,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0xF7,0xFE,0x00,0x00,0x07,0xFE,0xFC,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0xF7,0xF0,0x40,0xF8,0x10,0x7E,0xFE,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0xF7,0xF0,0x00,0x00,0x00,0xFF,0x7E,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x07,0xF7,0xFC,0x00,0x00,0x01,0xFF,0x7E,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x06,0x37,0xFE,0x00,0x00,0x07,0xFF,0x72,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x06,0x77,0xFF,0x80,0x00,0x0F,0xFF,0x5E,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x07,0xF7,0xF3,0xE0,0x00,0x7D,0xFF,0x7E,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x06,0x37,0xFC,0x7F,0x07,0xE1,0xFF,0x5E,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x02,0xF7,0xFE,0xBF,0x07,0xCB,0xFF,0xC6,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0xF7,0xFC,0x1E,0x06,0x1F,0xFE,0xFE,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x02,0x37,0xFD,0x0F,0xD9,0x1F,0xFE,0xC4,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0x1B,0xFE,0x80,0x00,0x3F,0xFE,0xEC,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xFB,0xFF,0xC0,0x00,0xFF,0xFD,0xFC,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xD9,0xFF,0xA8,0x0B,0xFF,0xFD,0xBC,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xED,0xFF,0xFC,0x0B,0xFF,0xFB,0xE8,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0xEC,0xFF,0xFE,0x8F,0xFF,0xFB,0x28,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0xCE,0xFF,0xFF,0xDF,0xFF,0xF7,0xD0,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x73,0x7F,0xFF,0xDF,0xFF,0xE7,0x30,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x6F,0xBF,0xFE,0x8B,0x23,0xEE,0xE0,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x37,0x9F,0xED,0xFF,0xFF,0xDD,0xC0,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x1F,0xCF,0xBF,0xFF,0xFD,0xBA,0xC0,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x1E,0xE5,0x7F,0xFF,0xFE,0x79,0x80,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x0D,0x7B,0xFE,0x63,0xFC,0xDB,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x06,0x3C,0xFE,0x27,0xF3,0xFE,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x03,0x5F,0x1F,0xFF,0xCF,0x5C,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x01,0xEB,0xE3,0xFC,0x3C,0x78,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0xDB,0xFC,0x03,0xFB,0x30,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x3E,0xDF,0xFF,0x9D,0xE0,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x1F,0xBB,0xFC,0xFD,0xC0,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x0F,0xAA,0xBE,0xBF,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x03,0xEE,0xBE,0xBC,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x7E,0x9F,0xF0,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x0F,0xFF,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,};void delay(int i){uchar j;while(i--)for(j=110;j>;0;j--);}//读状态，检测忙void check_busy(){rs=0;rw=1;e=1;P0=0xff;while((P0&0x80)==0x80);e=0;}//写指令void write_com(uchar com) {check_busy();rs=0;rw=0;e=1;P0=com;delay(5);e=0;delay(5);}//写数据void write_data(uchar _data) {check_busy();rs=1;rw=0;e=1;P0=_data;delay(5);e=0;delay(5);}//初始化lcdvoid init(){rw=0;psb=1;//选择为并行输入delay(50);write_com(0x30);//基本指令操作delay(5);write_com(0x0c);//显示开，关光标delay(5);write_com(0x06);//写入一个字符，地址加1 delay(5);write_com(0x01);delay(5);}void wstring(uchar *str){while(*str){write_data(*str);delay(5);str++;}}void lcd_draw(unsigned char code *pic) {unsigned i,j,k;write_com(0x34);//扩充指令集for(i=0;i绘图更好的一个算法：（可以绘分块，也可绘全屏）void lcd_block(char num,char flag){//x1:列数，yl:行数，x:列坐标,//sx:该图形距离第一幅图的距离//此函数也可以用来画全屏图unsigned i,j,k,xl,yl,x,y,sx;unsigned char code *pic;switch(num){case 0: j=0;pic=image0;xl=5;yl=12;sx=3;x=0x80|sx;break;case 1:j=13;pic=image4;xl=4;yl=37;sx=0;x=0x80|sx;break; case 2:j=13;pic=image4;xl=4;yl=37;sx=3;x=0x80|sx;break; case 3:j=13;pic=image4;xl=4;yl=12;sx=6;x=0x80|sx;break; case 4: j=7;pic=image4;xl=4;yl=31;sx=0;x=0x88|sx;break;case 5: j=7;pic=image5;xl=4;yl=31;sx=3;x=0x88|sx;break;case 6: j=7;pic=image5;xl=4;yl=31;sx=6;x=0x88|sx;break;case 7: j=0;pic=image7;xl=16;yl=64;sx=0;x=0x80|sx;break;}write_com(0x34);for(j;j;31) {y=j-32;x=0x88|sx;} else y=j;write_com(0x80+y);write_com(x);for(k=0;k<xl;k++){if(flag)write_data(*pic++);else write_data(~(*pic++));}}/*for(j;j<yl;j++){write_com(0x80+j);write_com(x);for(k=0;k<xl;k++){if(flag)write_data(*pic++);else write_data(~(*pic++));}}*/write_com(0x36);//显示图形write_com(0x30);//基本指令集}。

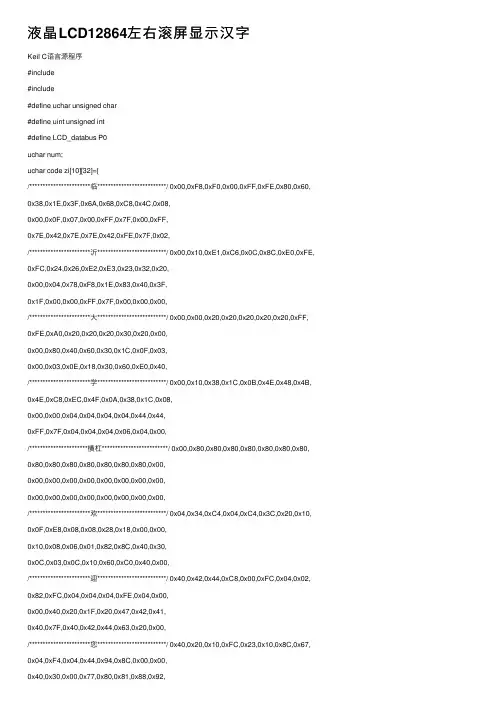

液晶LCD12864左右滚屏显⽰汉字Keil C语⾔源程序#include#include#define uchar unsigned char#define uint unsigned int#define LCD_databus P0uchar num;uchar code zi[10][32]={/***********************临**************************/ 0x00,0xF8,0xF0,0x00,0xFF,0xFE,0x80,0x60, 0x38,0x1E,0x3F,0x6A,0x68,0xC8,0x4C,0x08,0x00,0x0F,0x07,0x00,0xFF,0x7F,0x00,0xFF,0x7E,0x42,0x7E,0x7E,0x42,0xFE,0x7F,0x02,/***********************沂**************************/ 0x00,0x10,0xE1,0xC6,0x0C,0x8C,0xE0,0xFE, 0xFC,0x24,0x26,0xE2,0xE3,0x23,0x32,0x20,0x00,0x04,0x78,0xF8,0x1E,0x83,0x40,0x3F,0x1F,0x00,0x00,0xFF,0x7F,0x00,0x00,0x00,/***********************⼤**************************/ 0x00,0x00,0x20,0x20,0x20,0x20,0x20,0xFF, 0xFE,0xA0,0x20,0x20,0x20,0x30,0x20,0x00,0x00,0x80,0x40,0x60,0x30,0x1C,0x0F,0x03,0x00,0x03,0x0E,0x18,0x30,0x60,0xE0,0x40,/***********************学**************************/ 0x00,0x10,0x38,0x1C,0x0B,0x4E,0x48,0x4B, 0x4E,0xC8,0xEC,0x4F,0x0A,0x38,0x1C,0x08,0x00,0x00,0x04,0x04,0x04,0x04,0x44,0x44,0xFF,0x7F,0x04,0x04,0x04,0x06,0x04,0x00,/**********************横杠*************************/ 0x00,0x80,0x80,0x80,0x80,0x80,0x80,0x80, 0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/***********************欢**************************/ 0x04,0x34,0xC4,0x04,0xC4,0x3C,0x20,0x10, 0x0F,0xE8,0x08,0x08,0x28,0x18,0x00,0x00,0x10,0x08,0x06,0x01,0x82,0x8C,0x40,0x30,0x0C,0x03,0x0C,0x10,0x60,0xC0,0x40,0x00,/***********************迎**************************/ 0x40,0x42,0x44,0xC8,0x00,0xFC,0x04,0x02, 0x82,0xFC,0x04,0x04,0x04,0xFE,0x04,0x00,0x00,0x40,0x20,0x1F,0x20,0x47,0x42,0x41,0x40,0x7F,0x40,0x42,0x44,0x63,0x20,0x00,/***********************您**************************/ 0x40,0x20,0x10,0xFC,0x23,0x10,0x8C,0x67, 0x04,0xF4,0x04,0x44,0x94,0x8C,0x00,0x00,0x40,0x30,0x00,0x77,0x80,0x81,0x88,0x92,0xB4,0x83,0x80,0xE0,0x00,0x11,0x60,0x00,/**********************笑脸*************************/ 0x00,0x40,0x20,0x10,0x10,0x00,0x00,0x00, 0x00,0x00,0x00,0x10,0x10,0x20,0x40,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x04,0x08,0x08,0x04,0x00,0x00,0x00,0x00,0x00,0x00,/**********************空格*************************/ 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};sbit RS=P2^2;sbit RW=P2^1;sbit EN=P2^0;sbit CS1=P2^4;sbit CS2=P2^3;void delay(uint x){uchar i;while(x--)for(i=0;i<120;i++);}void Read_busy(){P0=0X00;RS=0;RW=1;EN=1;while(P0&0x80);EN=0;}void write_LCD_command(uchar value){Read_busy();RS=0;RW=0;LCD_databus=value;EN=1;_nop_();_nop_ ();EN=0;}void write_LCD_data(uchar value){Read_busy();RS=1;RW=0;LCD_databus=value;EN=1;_nop_();_nop_();EN=0;}void Set_page(uchar page){page=0xb8|page;write_LCD_command(page);}void Set_line(uchar startline) {startline=0xc0|startline; write_LCD_command(startline); } void Set_colum(uchar colum) {colum=colum&0x3f;colum=0x40|colum;write_LCD_command(colum);}void Setonoff(uchar onoff){onoff=0x3e|onoff;write_LCD_command(onoff);}void SelectScreen(uchar screen) {switch(screen){case 0:CS1=0;CS2=0;break;case 1:CS1=0;CS2=1;break;case 2:CS1=1;CS2=0;break;default:break;}}void ClearScreen(uchar screen) {uchar i,j;SelectScreen(screen);for(i=0;i<8;i++){Set_colum(0);for(j=0;j<64;j++){write_LCD_data(0x00);}}}void InitLCD(){Read_busy();SelectScreen(0);Setonoff(0);SelectScreen(0);Setonoff(1);SelectScreen(0);ClearScreen(0);Set_line(0);}void Display(uchar ss,uchar page,uchar colum,uchar *p) {uchar i;SelectScreen(ss);Set_page(page);Set_colum(colum);for(i=0;i<16;i++){write_LCD_data(p[i]);}Set_page(page+1);Set_colum(colum);for(i=0;i<16;i++){write_LCD_data(p[i+16]);}}void main(){int i;InitLCD();ClearScreen(0);while(1){for(i=0;i<10;i++){int a=i+1,b=i+2,c=i+3,d=i+4,e=i+5,f=i+6,g=i+7;if(a>=10||b>=10||c>=10||d>=10||e>=10||f>=10||g>=10) {a=a%10;b=b%10;c=c%10;d=d%10;e=e%10;f=f%10;g=g%10;}Display(1,2,0*16,zi[i]);Display(1,2,1*16,zi[a]);Display(1,2,2*16,zi[b]);Display(1,2,3*16,zi[c]);Display(2,2,0*16,zi[d]);Display(2,2,1*16,zi[e]);Display(2,2,2*16,zi[f]);Display(2,2,3*16,zi[g]);delay(500);ClearScreen(0);}}}Protues仿真图。

#define uchar unsigned char
#define uint unsigned int
#define LCD_databus P0 //LCD8 位数据口
uchar num;
sbit RS=P2^2;
//RS 为 0 命令；1 数据
sbit RW=P2^1;
//RW 为 1--写；0--64 液晶的使用
大海橡树原创
LCD12864 分为两种，带字库和不带字库的，个人比较喜欢不带字库的，因为显示汉字 的时候可以选择自己喜欢的字体，而带字库的液晶，只能显示 GB2312 的宋体，当然了，也 可以显示其他的字体，不过不是液晶本身字库中带的了，而是用图片的形式显示。本讲由于 内容较多，故分两篇进行讲解，本人水平有限，难免有错误之处，还望大家批评改正！
{
P0=0x00;
RS=0;
RW=1;
EN=1;
while(P0 & 0x80);
EN=0;
}
void write_LCD_command(uchar value)
{
Read_busy();//每次读写都要忙判断
RS=0;
//选择命令
RW=0;
//读操作
LCD_databus=value;
EN=1; _nop_(); _nop_(); EN=0; }
//汉字的下半部分
}
}
void main()
{
InitLCD();
//初始化
ClearScreen(0);
//清屏
Set_line(0);
//显示开始行
Display(1,0,2*16,huan);//欢
Display(1,0,3*16,ying);//迎

12864点阵LCD液晶屏带中文字库详细介绍一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和1 28个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8 192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（1 1）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。

2.2并行接口管脚号管脚名称电平管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整RS=“H”,表示DB7——DB0为显示数据4RS(CS）H/LRS=“L”,表示DB7——DB0为显示指令数据R/W=“H”,E=“H”,数据被读到DB7——DB05R/W(SID) H/LR/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。

while(usn!=0)
{
us=0xf5;
while (us!=0){us--;};
usn--;
}
MS--;
}
}
void LcmInit( void )
{
WriteCommand(0x30);
WriteCommand(0x03);
WriteCommand(0x0C);
WriteCommand(0x01);
0x80,0x07,0x7F,0x98,0x00,0xFE,0x83,0x81,0xFC,0x1E,0xC0,0x00,0x83,0x00,0x00,0x01,
0x80,0x00,0x0F,0xE0,0x63,0xE1,0xE0,0xE0,0x00,0x07,0x00,0x03,0xC0,0x00,0x00,0x01,
驰宇微12864液晶模块如何显示中文？
经常碰到第一次使用12864液晶模块,问是不是只有带中文字库的才能显示中文？图形点阵12864液晶模块能显示中文吗？怎么显示呢？
首先来说下图形点阵12864液晶模块如何显示中文的问题。在使用中，首先要通过专用的取模软件将文字转换成图片格式，再以图片的形式将取模所获得的文字代码编写在显示程序里面就可以了。
WriteData(*puts);
puts++;
WriteData(*puts);
puts++;
col++;
}
}
void PutBMP(unsigned char *puts)
{
unsigned int x=0;
unsigned char i,j;
WriteCommand(0x34);
WriteCommand(0x36);

AC6 AC5 AC4 AC3 AC2 AC1 AC0 再设定水平(行)地址 AC3AC2AC1AC0
将以上 16 位地址连续写入即可
备注:当 IC1 在接受指令前,微处理器必须先确认其内部处于非忙碌状态,即读取 BF 标志时,BF 需为零,方可接受新的指令;
如果在送出一个指令前并不检查 BF 标志,那么在前一个指令和这个指令中间必须延长一段较长的时间,即是等待前一个指
DB7
H/L
三态数据线
15
PSB
H/L
H：8 位或 4 位并口方式，L：串口方式（见注释 1）
16
NC
-
空脚
17 /RESET H/L
复位端，低电平有效（见注释 2）
18 VOUT
-
LCD 驱动电压输出端
19
A
VDD
背光源正端（+5V）（见注释 3）
20
K
VSS
背光源负端（见注释 3）
*注释 1：如在实际应用中仅使用串口通讯模式，可将 PSB 接固定低电平，也可以将模块上的 J8 和“GND”用焊锡短接。 *注释 2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。 *注释 3：如背光和模块共用一个电源，可以将模块上的 JA、JK 用焊锡短接。
● 字型产生 RAM(CGRAM) 字型产生 RAM 提供图象定义(造字)功能, 可以提供四组 16×16 点的自定义图象空间，使用
者可以将内部字型没有提供的图象字型自行定义到 CGRAM 中，便可和 CGROM 中的定义一样地通过 DDRAM 显示在屏幕中。
● 地址计数器 AC 地址计数器是用来贮存 DDRAM/CGRAM 之一的地址,它可由设定指令暂存器来改变，之后只要读取或是写 入 DDRAM/CGRAM 的值时，地址计数器的值就会自动加一，当 RS 为“0”时而 R/W 为“1”时，地址计数器的值会被读取到 DB6——DB0 中。
