注册电气工程师供配电专业案例考试2009

【答案】C 【解析】《钢铁企业电力设计手册》(上册)P291式(6-14)和式(6-17)。
试卷链接：/t/wwwxYP T.html
2/10
云测库，互联网测评考试与人才管理平台
10、假设变电所0．4kV侧计算视在功率补偿前为540kV·A，功率因数为0．8，问功率因数补偿到0．92，变压器的有功功率损 耗为哪一项数值?（ ） A、3．45kW B、4．65kW C、6．02kW D、11．14kW
【答案】A 【解析】《钢铁企业电力设计手册》(下册)P271表25—2常用交流调速方案比较，按表25-2中调速比的差异，满足题干15．1的
要求只有变频率调速方式。
3、该厂直流电动机的设备年工作6000h，有效作业率0．7，平均负载系数0．65，设直流电动机平均效率为0．91，同步电动机 的平均效率为0．96，改为交流传动方案后，估算电动机本身的年节能为下列哪一项数值?（ ） A、39．1×104kW·h B、60．9×104kW·h C、85．9×104kW·h D、188．7×104kW．h
5、如上述同步电动机要求的电源频率为33Hz，系统电源频率为50Hz，宜采用下列哪种交流调速方式?（ ） A、交一交变频装置的交流调速系统
试卷链接：/t/wwwxYP T.html
1/10
云测库，互联网测评考试与人才管理平台 B、定子调压调速系统 C、串级调速系统 D、交一直一交变频调速系统
【答案】A 【解析】《工业与民用配电设计手册》(第三版)P2中“总设备功率要求：消防设备功率一般不计入总设备功率”。因此，由P3式 (1．9)可得：
9、假设变电所0．4kV侧计算视在功率为540kV·A，功率因数为0．92，间变电所10kV侧计算有功功率为哪一项?（ ） A、593kW B、506kW C、503kW D、497kW

2009年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．易燃物质可能出现的最高浓度不超过爆炸下限的（），可划为非爆炸危险区域。

A．5%B．10%C．20%D．30%答案：B解析：根据《爆炸和火灾危险环境电力装置设计规范》（GB 50058—2014）第3.2.2条规定，符合下列条件之一时，可划为非爆炸危险区域：①没有释放源并不可能有可燃物质侵入的区域；②可燃物质可能出现的最高浓度不超过爆炸下限值的10%；③在生产过程中使用明火的设备附近，或炽热部件的表面温度超过区域内可燃物质引燃温度的设备附近；④在生产装置区外，露天或开敞设置的输送可燃物质的架空管道地带，但其阀门处按具体情况定。

2．在爆炸性气体环境1区、2区内，引向电压为1000V以下笼型异步电动机支线的长期允许载流量应不小于电动机额定电流的（）倍。

A．1.1B．1.25C．1.4D．1.5答案：B解析：根据《爆炸和火灾危险环境电力装置设计规范》（GB 50058—2014）第5.4.1条第6款规定，在爆炸性环境内，绝缘导线和电缆截面的选择除应满足表5.4.1-1和5.4.1-2的规定外，还应符合下列规定：①导体允许载流量不应小于熔断器熔体额定电流的1.25倍及断路器长延时过电流脱扣器整定电流的1.25倍，本款2项情况除外；②引向电压为1000V以下鼠笼型感应电动机支线的长期允许载流量不应小于电动机额定电流的1.25倍。

3．二级负荷的供电系统，宜由两回路线路供电，在负荷供电较小或地区供电条件困难时，规范规定二级负荷可由（）的一回专用架空线路供电。

A．1kV及以上B．3kV及以上C．6kV及以上D．10kV及以上答案：C解析：根据《供配电系统设计规范》（GB 50052—2009）第3.0.7条规定，二级负荷的供电系统，宜由两回线路供电。

在负荷较小或地区供电条件困难时，二级负荷可由一回6kV及以上专用的架空线路供电。

2009年注册电气工程师（供配电）《专业案例考试（上）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。

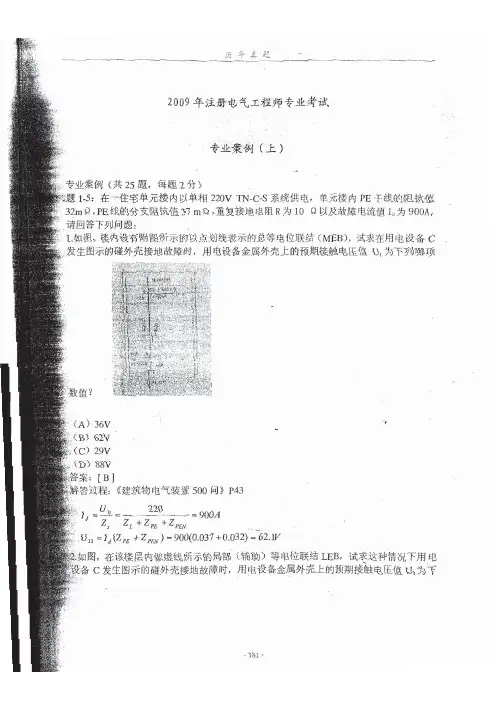

]题1～5：在一住宅单元楼内以单相220V，TN-C-S系统供电，单元楼内PE干线的阻抗值32mΩ，PE线的分支阻抗值37mΩ，重复接地电阻R为10Ω以及故障电流值为Id 900A，请回答下列问题：1．如题1图所示，楼内设有附图所示的以点划线表示的总等电位联结（MEB），试求在用电设备C发生图示的碰外壳接地故障时，用电设备金属外壳上的预期接触电压值U f为下列哪项数值？（）A．36VB．62VC．29VD．88V题1图【答案】B【解析】根据《工业与民用配电设计手册》（第三版）P919“第十五章低压电气装置的防电击和特殊环境的电气安全第二节正常环境中用自动切断电源措施的间接接触电击防护（接地故障保护）”的相关内容。

本题中，根据图1可知故障电流流经PE 干线、PE分支线产生的电压降为预期接触Id电压U f为：。

2．如题2图所示，在该楼层内做虚线所示的局部（辅助）等电位联结LEB，试求这种情况下用电设备C发生图示的碰外壳接地故障时，用电设备金属外壳上的预期接地电压值U f 为下列哪项数值？（ ）A ．33V B ．88VC ．42VD ．24V题2图【答案】A【解析】根据《工业与民用配电设计手册》（第三版）P920“第十五章低压电气装置的防电击和特殊环境的电气安全第二节正常环境中用自动切断电源措施的间接接触电击防护（接地故障保护）”的相关内容。

本题中，作局部等电位联结后，各导电部分间故障时的接触电压大大降低，用电设备金属外壳上的预期接触电压U f 为碰壳点处与局部等电位联结端子LEB 之间的电压。

由题2图可知故障电流流经PE 分支线产生的压降为预期接触电压U f ：d I 。

2009年注册电气工程师供配电（专业案例）上午真题试卷及答案与解析一、案例分析题每题的备选答案中，有一个或多个符合题意。

错选，本题不得分；少选，所选的每个选项得0.5分。

0 在一住宅单元楼内以单相220V、TN-C-S系统供电，单元楼内PE干线的阻抗值32mΩ，PE分支干线的阻抗值37mΩ，重复接地电阻值R a为10Ω，以及故障电流值I d为900A。

请回答下列问题。

1 如右图所示，楼内设有以点画线表示的总等电位联结MEB，试求在用电设备C 发生图示的碰外壳接地故障时，用电设备金属外壳上预期接触电压值U f是多少?( )（A）36V（B）62V（D）88V2 如右图所示，在该楼层内做虚线所示的局部(辅助)等电位联结LEB，试求这种情况下用电设备C发生图示的碰外壳接地故障时，用电设备金属外壳上的预期接地电压值U f是多少? ( )（A）33V（B）88V（C）42V（D）24V3 在建筑物的浴室内有一台用电设备的电源经一接线盒从浴室外的末端配电箱引来，电路各PE线的阻抗值如下图所示。

在设计安装中将局部等电位LEB联结到浴室外末端配电箱的PE母排，如虚线所示的如线段，而断开6d连线。

当用电设备发生碰外壳接地故障时，故障电流I d为600A，故障设备的预期接触电压U f为下列( )（A）24V（B）35V（C）18V（D）32V4 接问题3，在设计安装中局部等电位联结LEB不接向浴室外末端配电箱而改接至浴室内接线盒(6处)，即连接db线段。

发生同样接地故障时设备的预期接触电压U f为下列哪一项数值? ( )（A）8．4V（B）12V（C）10．5V（D）18V5 如果用电设备安装在浴室的0区内，下列哪一项供电措施是正确的? ( )（A）由隔离变压器供电（B）由标称电压为12V的安全特低电压供电（C）由动作电流不大于30mA的剩余电流动作保护进行供电（D）由安装在0、1、2内的电源接线盒的线路供电5 地处西南某企业35kV电力用户具有若干10kV变电所。
