平流式初沉池设计

平流式沉淀池设计案例(附图纸)
设计案例：平流式沉淀池设计
某城市污水处理厂的最大设计流量为Qmax=720m3/h，设
计人口数为N=10万人。

为此，我们试图设计平流式沉淀池。

首先，我们取沉淀时间t=1.5h，表面水力负荷
q=2m3/m2·h，排泥间隔2d，人均干泥量25g/人.d，污泥含水
率95％，水平流速v≤5mm/s，取4.63mm/s。

在沉淀区方面，我们可以计算出面积为360m2，有效水
深为3m，有效体积为1080m3，长度为25m，总宽度为14.4m，池子格数为3格。

此外，我们校核了尺寸比例，长宽比为5.21，长深比为8.33，均满足设计要求。

在污泥区方面，我们计算出污泥所需总容积为100m3，
每格池子污泥量为34m3.然后，我们确定了污泥斗的尺寸和容积，包括泥斗倾角为60度，斗底尺寸为0.5×0.5m，上口为
4.8×4.8m，泥斗高度为3.75m，泥斗容积为32.11m3.此外，我
们还计算了污泥斗以上梯形部分的高度和体积，分别为
0.202m和14.45m3.最后，我们计算出实际存泥体积为
46.56m3，满足要求。

最后，我们确定了沉淀池的总高度，包括超高h1为0.3m，有效水深h2为3m，缓冲层高度h3为0.5m，污泥区高度h4
为3.952m，总高度H为7.752m。

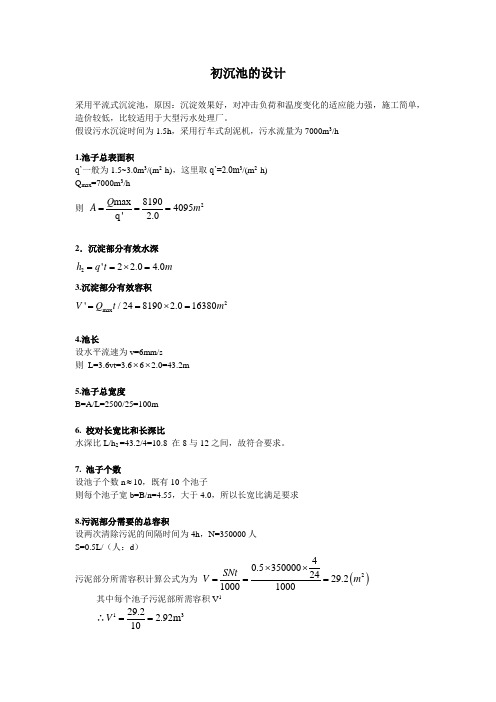

初沉池的设计采用平流式沉淀池，原因：沉淀效果好，对冲击负荷和温度变化的适应能力强，施工简单，造价较低，比较适用于大型污水处理厂。

假设污水沉淀时间为1.5h ，采用行车式刮泥机，污水流量为7000m 3/h1.池子总表面积q’一般为1.5~3.0m 3/(m 2·h)，这里取q’=2.0m 3/(m 2·h)Q max =7000m 3/h则 2max 81904095q ' 2.0Q A m ===2．沉淀部分有效水深2'2 2.0 4.0h q t m ==⨯=3.沉淀部分有效容积2max '/248190 2.016380V Q t m ==⨯=4.池长设水平流速为v=6mm/s则 L=3.6vt=3.6⨯6⨯2.0=43.2m5.池子总宽度B=A/L=2500/25=100m6. 校对长宽比和长深比水深比L/h 2 =43.2/4=10.8 在8与12之间，故符合要求。

7. 池子个数设池子个数n ≈10，既有10个池子则每个池子宽b=B/n=4.55，大于4.0，所以长宽比满足要求8.污泥部分需要的总容积设两次清除污泥的间隔时间为4h ，N=350000人S=0.5L/（人：d ）污泥部分所需容积计算公式为为 ()240.53500002429.210001000SNt V m ⨯⨯=== 其中每个池子污泥部所需容积V 1 ∴1329.2 2.92m 10V ==9.污泥斗容积设斗高度4h ''设挡板距离出口为0.5m泥斗高为 49.50.5h ''tan 607.79m 2-=⨯︒= 上面积口A 1，设斗底宽为0.5m所以A 1=0.52=0.25m 2下面积口为A 2A 2=9.52=90.25 所以(()141231v =h ''317.790.2590.250.59053247.33A A cm ++=⨯⨯++⨯= 10.污泥斗以上梯形部分污泥容积，设池底坡度为0.01，出口挡板的淹没深度为0.3m 上底长=1l 43.2+0.3+0.5=44m下底长l 2 =9.5m4h '(43.20.59.5)0.010.34m =+-⨯= 梯形部分污泥容积为31242()'(449.5)0.349.586.422l l h b V m +⨯⨯+⨯⨯===11.污泥斗和梯形部分污泥容积33212.2973.3334.8633.247m m V V >=+=+12.池子总高度取池子保护层高度h 1为0.3m ，缓冲层高度h3为0.5m污泥层高为m h h 108.4208.090.3'''h 444=+=+=H=h1+h2+h3+h4=m h h h h h 93.1234.079.75.00.43.0'''44321=++++=++++ 所以设计符合设计要求。

平流沉淀池施工方案范本1. 引言平流沉淀池是一种用于污水处理的设备，其主要作用是通过利用物理和化学反应原理，净化污水中的悬浮物和溶解物。

本文档提供了平流沉淀池的施工方案范本，旨在帮助工程师和项目管理人员进行平流沉淀池的施工工作。

2. 设计概述平流沉淀池的设计原则是通过减慢污水流速、增加沉淀时间、促进固体颗粒的沉降和分离，从而实现污水处理的目的。

以下是平流沉淀池的设计要点：•平流沉淀池的布置应符合处理工艺和场地条件。

合理确定平流沉淀池的尺寸、数量和布局。

•平流沉淀池的进水管道应设置适当的调节阀门，以调节进水流量和水位。

•平流沉淀池的出水管道应设置阀门，以便进行排放和维护。

•平流沉淀池的搅拌装置应根据处理工艺的要求进行选择和布置。

•平流沉淀池的底部应设置排泥装置，以便定期清理沉淀物。

3. 施工步骤平流沉淀池的施工步骤如下：3.1 准备工作•对施工区域进行清理，确保没有杂物和障碍物。

•根据设计要求，设置好平流沉淀池的布置位置和尺寸。

•检查和确认所需的施工材料和设备是否齐全。

3.2 地基处理•在平流沉淀池的布置位置进行地基处理，确保地基平整牢固。

•根据设计要求，在地基上铺设适当的防渗膜。

•在防渗膜上铺设一层细砂或碎石，形成平整的底层。

3.3 混凝土施工•按照设计要求，在底层上搭设钢筋骨架。

•浇注混凝土，确保混凝土的质量和厚度符合设计要求。

•根据需要，在混凝土表面进行抹平和养护。

3.4 安装设备•根据设计要求，安装平流沉淀池的进水管道和出水管道。

•安装搅拌装置和排泥装置，并进行调试和测试。

•检查和确认所有设备的安装质量和运行状态。

3.5 收尾工作•进行平流沉淀池的清洁工作，确保没有余泥和杂物。

•对平流沉淀池进行细节检查，修复任何施工缺陷和问题。

•准备完善的汇报文件，包括施工记录、设备检测报告等。

•完成施工验收工作，并进行相关部门的审核和验收。

4. 施工安全与质量控制平流沉淀池的施工必须严格遵守相关的安全规范和质量控制标准。

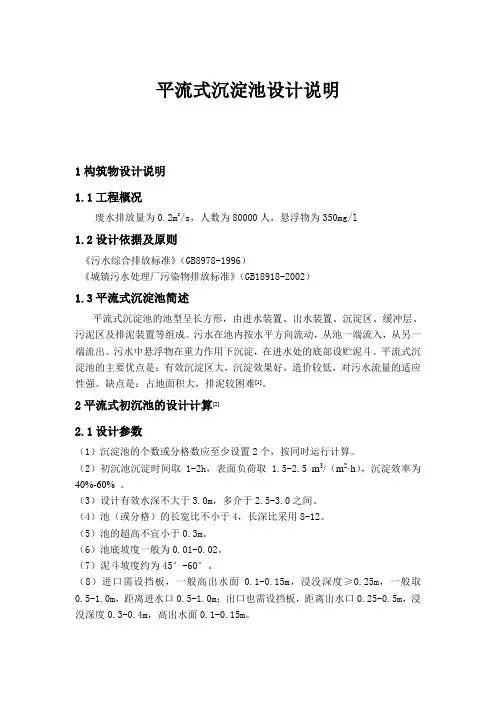

平流式沉淀池设计说明1构筑物设计说明1.1工程概况废水排放量为0.2m3/s，人数为80000人，悬浮物为350mg/l1.2设计依据及原则《污水综合排放标准》（GB8978-1996）《城镇污水处理厂污染物排放标准》（GB18918-2002）1.3平流式沉淀池简述平流式沉淀池的池型呈长方形，由进水装置、出水装置、沉淀区、缓冲层、污泥区及排泥装置等组成。

污水在池内按水平方向流动，从池一端流入，从另一端流出。

污水中悬浮物在重力作用下沉淀，在进水处的底部设贮泥斗。

平流式沉淀池的主要优点是：有效沉淀区大，沉淀效果好，造价较低，对污水流量的适应性强。

缺点是：占地面积大，排泥较困难[1]。

2平流式初沉池的设计计算[2]2.1设计参数（1）沉淀池的个数或分格数应至少设置2个，按同时运行计算。

（2）初沉池沉淀时间取1-2h，表面负荷取 1.5-2.5m3/（m2·h），沉淀效率为40%-60% 。

（3）设计有效水深不大于3.0m，多介于2.5-3.0之间。

（4）池（或分格）的长宽比不小于4，长深比采用8-12。

（5）池的超高不宜小于0.3m。

（6）池底坡度一般为0.01-0.02。

（7）泥斗坡度约为45°-60°。

（8）进口需设挡板，一般高出水面0.1-0.15m，浸没深度≥0.25m，一般取0.5-1.0m，距离进水口0.5-1.0m；出口也需设挡板，距离出水口0.25-0.5m，浸没深度0.3-0.4m，高出水面0.1-0.15m。

2.2设计计算设计采用2座沉淀池，计算尺寸如下：（1）悬浮物的去除率 η=94%%10035020350=⨯- （2）沉淀区总面积设计处理污水量 Q max =0.2 (m 3/s)=0.2⨯3600=720 (m 3/h)设表面负荷q=1.5m 3/（m 2·h ），沉淀时间t=2h A=5.1720q 3600Qmax==480(m 2)（3）沉淀池有效水深h 2=qt=2⨯1.5=3(m)（4）沉淀区有效容积v 。

某城市污水处理厂最大设计流量Qmax=720m3/h ，设计人口数(3.6 4.63)m/h 1.5h25 m总宽度：B A/L2360 m /25 m 14.4m池子格数n B/b 14.4m /4.8m 3格平流沉淀池设计案例N=10万人，试设计平流式沉淀池解：取沉淀时间t=1.5h ，表面水力负荷q=2m3/m2 h ，排泥间隔2d ，人均干泥量25g/人.d,污泥含水率95 %，水平流速v W 5mm/s取 4.63mm/s2. 校核尺寸比例长宽比：L/b=25/4.8=5.21 满足“每格长宽比不宜小于4”要求 长深比：L/ h 2=25/3=8.33 满足“每格长深比不宜小于8 ”要求 3. 污泥区(1 )污泥所需总容积、， 25g /人 d 100000 人 2dV100 m(1-95%)1000 1000面积：A3Q max720 m /h23 2 360 m q 2m 3/m 2?h有效水深：h 2 qt 2m 3 / m 2h 1.5h 3m 有效体积：V A h 2360 m 23m 1080 m1.沉淀区长度：L 3.6 v t每格池子污泥量 V/3=34m 3 (2) 污泥斗尺寸及其容积h40.5 4.8)V = V什V 2=32.11 + 14.45 =46.56m 3>34m 3满足要泥斗倾角60度，斗底尺寸0.5 X).5m,上口为4.8 M.8m泥斗高度：h4 '(4.8-0.5) /2 X an60= 3.72 取3.75m泥斗容积:1 3.75 (0.5 0.5 4.8 4.83 32.11m3(3) 污泥斗以上梯形部分高度:h4 '(L1-L2) X0.0仁(25-4.8) X0.01=0.202m 污泥斗以上梯形部分体积：V2 (L i L2)/2 h；b(4.8 25)/2 0.202 4.814.45m3(4) 实际存泥体积求4. 沉淀池总高度:超高h1 :沉淀池高度一般为0.3m ;有效水深h2 :即沉淀区高度=3m缓冲层高度h3 :无机械刮泥设备时为0.5m ;污泥区高度h4 :贮泥斗高度h4 '3.75与梯形部分高度h4 '0.202 之和S2H h1 h2h3h40.3 3 0.5 (3.75 0.202) 7.752 m^.mo也鳩g 幵卫再開氓盟再D，可编辑修改WKAIHM<4iB綽W*Srn2h4=iritflW95?/・-H■InJ C伺4X/A1AX KU* « *ri iJWilt lL *a>wN 9貝ItE «-可编辑修改-THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求。

2.平流式沉淀池的设计:qvmax=200L/s, qvmin=100L/s,设计人口10万人，设排泥间隔天数为2天，人均干泥量25g/cap.d(污泥含水率设为95％), 取表面负荷 q=2m3/m2 h, 取停留时间t=2h, 试设计平流式沉淀池。

1.沉淀区表面积A ：2233m ax 360/2/6.3200m hm m h m q q A v =•⨯== 2.沉淀区的有效水深：时间取2hm h h m m qt h 42/2232=⨯•==沉淀区有效体积：32214404360m m m h A V =⨯=⨯=3. 沉淀池长度：v 取值≤5mm/s ，t 取值为2hm h h m t v L 302*/)16.4*6.3(6.3==••=4. 沉淀区总宽度：B ＝A/L=360/30=12m5. 单池宽度: 取池个数 n=2只，单池宽度b=12/2=10/2=6m6. 校核尺寸比例a. 长宽比：L/b=30/6=5 介于 (4~5) 满足要求b. 长深比：L/ h 2=30/4=7.5 介于 (8~12) 满足要求7.污泥部分所需总容积V设排泥间隔天数为2天，人均干泥量25g/cap.d ，污泥含水率95％，换算为湿污泥体积3351001000kg/m0.95)-(110002d cap 1025g/cap.d m V =⨯⨯⨯⨯= 8.每池污泥量 V/2=50m 39.污泥斗尺寸及其容积V 1泥斗倾角 60度， 泥斗斗底尺寸0.5×0.5m, 上口为6.0×6.0m 泥斗高度：h4’=(6.0-0.5) /2×tg60= 4.75 取5m ()2121,41h 31S S S S V •++••=V 1=1/3×h4’(A1+A2+(A1×A2)0.5)=0.33×5×(6.0×6.0+0.5×0.5+2265.0⨯)=64.76m 310. 污泥斗以上及其池底部分体积V’’V 2=(L1+L2)/2×h4’’×b=(30+6.0)/2×0.24×6.0=17.28 m 3 L1=30mL2=6.0mh4’’=(L1-L2)×0.02=(30-6.0) ×0.01=0.24m11.实际存泥体积V = V 1+V 2=64.76m 3+17.28 =82 m 3>50m 3 满足要求沉淀池总高度：超高h1:沉淀池高度一般为0.3m ；h3:缓冲层高度，无机械刮泥设备时为0.5m 。

平流式沉淀池设计平流式沉淀池是一种用于污水处理的设备，主要用于沉淀处理污水中的悬浮物和颗粒物。

它通过改变水流的速度和方向，使沉淀物沉积在池底，以达到净化水体的目的。

本文将详细介绍平流式沉淀池的设计原理、结构和工作原理。

设计原理：平流式沉淀池的设计原理基于流体力学中的平流概念。

当污水进入沉淀池时，由于水流的速度和方向的变化，导致其中的悬浮物和颗粒物相对静止，被重力沉积在池底。

这种设计原则使得污水中的污染物能够在沉淀池内有效地沉积下来，达到去除污染物的目的。

结构设计：平流式沉淀池通常由进水管道、沉淀池本体、出水管道和泵组成。

其中进水管道通过设备设计来控制进水流量、速度和方向。

沉淀池本体的设计通常是矩形或圆形，底部设置有集水口以便清理沉淀物。

出水管道用于排出沉淀后的清水。

泵的作用是维持污水的流动和提高进水速度。

工作原理：当进水管道中的污水进入沉淀池后，由于沉淀池本体内有一定的空间，使流速减慢，使得污水中的悬浮物和颗粒物的密度大于水，从而开始沉积。

这种沉淀物在底部逐渐积聚，形成沉淀层。

清水则从中部或上部流出，经过出水管道排出。

设计要点：1.污水流入沉淀池的位置应考虑流速的调节，避免过高的进水速度导致出水中含有大量悬浮物。

2.沉淀池的内部结构应设计合理，以减少水流速度的变化，保证沉淀物能够充分沉积。

3.底部集水口的设置应方便清理沉淀物，避免沉淀物积聚过多影响沉淀效果。

4.出水管道的位置应选择在沉淀池中部或上部，避免从底部排水而将沉淀物再次搬运到出水中。

5.泵的选择应考虑污水的流量和压力需求，保证污水能够顺利流入和流出沉淀池。

设计步骤：1.确定污水处理量和水质要求，根据实际情况确定平流式沉淀池的容积和尺寸。

2.绘制沉淀池的结构图，包括进水管道、沉淀池本体、出水管道等。

3.根据设计要点确定进水管道位置和尺寸，确保污水能够均匀流入沉淀池。

4.设计沉淀池的本体结构，包括底部集水口的位置和尺寸，以及沉淀池的形状和尺寸。

平流式沉淀池的根本要求有哪些平流式沉淀池外表形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。

平流式沉淀池根本要求如下：(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2．5～3．0m。

为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。

(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一般为0．01～0．02。

刮泥机的行进速度不能大于1．2m／min，一般为0．6～0．9m／min。

(3)平流式沉淀池作为初沉池时，外表负荷为1～3m3／(m·h)，最大水平流速为7mm／s；作为二沉池时，最大水平流速为5mm／s。

(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。

使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。

(5)在进出口处均应设置挡板，高出水面0．1～0．15m。

进口处挡板淹没深度不应小于0．25m，一般为0．5～1.0m；出口处挡板淹没深度一般为0．3～0．4m。

进口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。

(6)平流式沉淀池容积较小时，可使用穿孔管排泥。

穿孔管大多布置在集泥斗内，也可布置在水平池底上。

沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。

大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。

(7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，使用机械排泥时缓冲层上缘宜高出刮泥板0．3m。

平流式初沉池设计计算一、设计要点及有关参数1.初次沉淀池设计中应遵守的准则初次沉淀池设计中应遵循下列一般准则：(1)沉淀池的个数或分格数应不少于2个，并按并联工作考虑。

(2)沉淀池的设计流量应按具体情况决定：①当污水由泵提升后进入沉淀池时，应按水泵的最大设计出水量计算；②当污水直接自流入沉淀池时。

应按入流管道最大设计流量计算；③当沉淀池为合流制排水系统服务时，应按降水时的设计流量计算，沉淀时间应不小于30min。

(3) 一般沉淀时间不小于1.0h，有效水深多采用2～4m。

(4) 沉淀池的缓冲层高度，一般采用0.3～0.5m。

(5) 污泥斗的斜壁与水平面的倾角，方斗不宜小于60°，圆斗不宜小于55°。

(6) 初次沉淀池的污泥区容积，一般按不小于2d的污泥量计算，采用机械排泥时，可按4h污泥量计算；二次沉淀池的污泥区容积按不小于2h贮泥量考虑，泥斗中污泥浓度按混合液浓度及底流浓度底平均浓度计算。

(7) 沉淀池的污泥一般采用静水压力排除，初次沉淀池的静水头不应小于1.5m；二次沉淀池的静水头，生物膜法后不应小于1.2m，曝气池后不应小于0.9m。

2.平流式沉淀池设计要点平流式沉淀池常用如下的设计数据和措施，其基本出发点是力求使进出水流平稳，池内水流均匀分布，提高容积利用率，改善沉降效果和排泥方便：（1） 池子长宽比不小于4，常采用4～5； （2） 池子长深比常用8～12；（3） 池子底坡一般为0.01～0.02，机械刮泥时不小于0.005； （4） 水平流速不大于5mm/s ；3. 平流式沉淀池设计计算 （1）沉淀池的表面积Aqq A V 3600max ⨯=式中：q Vmax ：最大设计流量，m 3/s ；q ：表面水力负荷，m 3/m 2·h ；A=1.27×3600/40=114.3m 2表 5-2 池深与表面负荷及水力停留时间的关系表面负荷/ 沉淀时间/ h（m 3·m -2·h -1）H=2 .0 mH=2 .5 m H=3 .0 m H=3 .5 m H=4 .0 m 3 .01 .01 .17 1 .332 .51 .01 .2 1 .4 1 .6 2 .0 1 .0 1 .25 1 .5 1 .75 2 .0 1 .5 1 .33 1 .67 2 .0 2 .33 2 .67 1 .02 .02 .53 .03 .54 .0（2）沉淀区有效水深h2t q h ⋅=2t ：沉淀时间，h ，一般采用 1.0～2 . 0h 。

沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。

在初沉池应用沉淀原理可以去除水中的悬在沉砂池应用沉淀原理可以去除水中的无机杂质，在浓缩池浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在深度处理领域对二沉池出水加絮凝剂应用沉淀原理分离污泥中的水分、使污泥得到浓缩，混凝反应后应用沉淀原理可以去除水中的悬浮物。

进水区和出水区的作沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。

同时减少死水用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水区、提高沉淀池的容积利用率；缓冲区则是分隔沉淀区和污泥区的水污泥区是污泥贮存、浓缩和排出的区域；分离的区域；层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。

沉淀池的原理或向下沉淀时沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。

而与沉淀池的深理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而在实际连续运度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。

因此沉淀速度小于上升流行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，升流速的颗粒会悬浮在池中，只有沉淀速度大于上速的颗粒会随水流走，沉淀速度等于卜-而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀升流速的颗粒才会在池中沉淀下去。

池的水力停留时间有关，即与池体的深度有关。

这正是斜管或斜板沉淀池等浅层沉淀池的颗粒越容易到达池底，理论上讲，池体越浅，为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受理论依据所在。

使这些沉淀池因而在沉淀区和污泥贮存区之间留有缓冲区，到进水水流的扰动而重新浮起，中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。
