压铸件结构创新设计(经验）压铸件零件设计的注意事项一、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；二、压铸件的设计原则是：a、正确选择压铸件的材料，b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

三、压铸件按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

压铸件零件设计的要求一、压铸件的形状结构要求：a、消除内部侧凹；b、避免或减少抽芯部位；c、避免型芯交叉；合理的压铸件结构不仅能简化压铸型的结构，降低制造成本，同时也改善铸件质量，二、铸件设计的壁厚要求：压铸件壁厚度（通常称壁厚）是压铸工艺中一个具有特殊意义的因素，壁厚与整个工艺规范有着密切关系，如填充时间的计算、内浇口速度的选择、凝固时间的计算、模具温度梯度的分析、压力（最终比压）的作用、留模时间的长短、铸件顶出温度的高低及操作效率；a、零件壁厚偏厚会使压铸件的力学性能明显下降，薄壁铸件致密性好，相对提高了铸件强度及耐压性；b、铸件壁厚不能太薄，太薄会造成铝液填充不良，成型困难，使铝合金熔接不好，铸件表面易产生冷隔等缺陷，并给压铸工艺带来困难；压铸件随壁厚的增加，其内部气孔、缩孔等缺陷增加，故在保证铸件有足够强度和刚度的前提下，应尽量减小铸件壁厚并保持截面的厚薄均匀一致，为了避免缩松等缺陷，对铸件的厚壁处应减厚（减料），增加筋；对于大面积的平板类厚壁铸件,设置筋以减少铸件壁厚；根据压铸件的表面积，铝合金压铸件的合理壁厚如下：压铸件表面积/mm2 壁厚S/mm≤25 1.0～3.0＞25~100 1.5～4.5＞100~400 2.5～5.0＞400 3.5～6.0三、铸件设计筋的要求：筋的作用是壁厚改薄后，用以提高零件的强度和刚性，防止减少铸件收缩变形，以及避免工件从模具内顶出时发生变形，填充时用以作用辅助回路（金属流动的通路），压铸件筋的厚度应小于所在壁的厚度，一般取该处的厚度的2/3~3/4；四、铸件设计的圆角要求：压铸件上凡是壁与壁的连接，不论直角、锐角或钝角、盲孔和凹槽的根部，都应设计成圆角，只有当预计确定为分型面的部位上，才不采用圆角连接，其余部位一般必须为圆角，圆角不宜过大或过小，过小压铸件易产生裂纹，过大易产生疏松缩孔，压铸件圆角一般取：1/2壁厚≤R≤壁厚；圆角的作用是有助于金属的流动，减少涡流或湍流；避免零件上因有圆角的存在而产生应力集中而导致开裂；当零件要进行电镀或涂覆时，圆角可获得均匀镀层，防止尖角处沉积；可以延长压铸模的使用寿命，不致因模具型腔尖角的存在而导致崩角或开裂；五、压铸件设计的铸造斜度要求：斜度作用是减少铸件与模具型腔的摩擦，容易取出铸件；保证铸件表面不拉伤；延长压铸模使用寿命，铝合金压铸件一般最小铸造斜度如下：铝合金压铸件最小的铸造斜度外表面内表面型芯孔（单边）1°1°30′2°铸件的结构工艺性铸件中的基础件都是箱体形结构，并增设了很多加强筋，致使铸件结构形状较为复杂。

压铸件结构创新设计(经验）压铸件零件设计的注意事项一、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；二、压铸件的设计原则是：a、正确选择压铸件的材料，b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

三、压铸件按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

压铸件零件设计的要求一、压铸件的形状结构要求：a、消除内部侧凹；b、避免或减少抽芯部位；c、避免型芯交叉；合理的压铸件结构不仅能简化压铸型的结构，降低制造成本，同时也改善铸件质量，二、铸件设计的壁厚要求：压铸件壁厚度（通常称壁厚）是压铸工艺中一个具有特殊意义的因素，壁厚与整个工艺规范有着密切关系，如填充时间的计算、内浇口速度的选择、凝固时间的计算、模具温度梯度的分析、压力（最终比压）的作用、留模时间的长短、铸件顶出温度的高低及操作效率；a、零件壁厚偏厚会使压铸件的力学性能明显下降，薄壁铸件致密性好，相对提高了铸件强度及耐压性；b、铸件壁厚不能太薄，太薄会造成铝液填充不良，成型困难，使铝合金熔接不好，铸件表面易产生冷隔等缺陷，并给压铸工艺带来困难；压铸件随壁厚的增加，其内部气孔、缩孔等缺陷增加，故在保证铸件有足够强度和刚度的前提下，应尽量减小铸件壁厚并保持截面的厚薄均匀一致，为了避免缩松等缺陷，对铸件的厚壁处应减厚（减料），增加筋；对于大面积的平板类厚壁铸件,设置筋以减少铸件壁厚；根据压铸件的表面积，铝合金压铸件的合理壁厚如下：压铸件表面积/mm2 壁厚S/mm≤25 1.0～3.0＞25~100 1.5～4.5＞100~400 2.5～5.0＞400 3.5～6.0三、铸件设计筋的要求：筋的作用是壁厚改薄后，用以提高零件的强度和刚性，防止减少铸件收缩变形，以及避免工件从模具内顶出时发生变形，填充时用以作用辅助回路（金属流动的通路），压铸件筋的厚度应小于所在壁的厚度，一般取该处的厚度的2/3~3/4；四、铸件设计的圆角要求：压铸件上凡是壁与壁的连接，不论直角、锐角或钝角、盲孔和凹槽的根部，都应设计成圆角，只有当预计确定为分型面的部位上，才不采用圆角连接，其余部位一般必须为圆角，圆角不宜过大或过小，过小压铸件易产生裂纹，过大易产生疏松缩孔，压铸件圆角一般取：1/2壁厚≤R≤壁厚；圆角的作用是有助于金属的流动，减少涡流或湍流；避免零件上因有圆角的存在而产生应力集中而导致开裂；当零件要进行电镀或涂覆时，圆角可获得均匀镀层，防止尖角处沉积；可以延长压铸模的使用寿命，不致因模具型腔尖角的存在而导致崩角或开裂；五、压铸件设计的铸造斜度要求：斜度作用是减少铸件与模具型腔的摩擦，容易取出铸件；保证铸件表面不拉伤；延长压铸模使用寿命，铝合金压铸件一般最小铸造斜度如下：铝合金压铸件最小的铸造斜度外表面内表面型芯孔（单边）1°1°30′2°铸件的结构工艺性铸件中的基础件都是箱体形结构，并增设了很多加强筋，致使铸件结构形状较为复杂。

压铸件结构设计压铸件结构设计是压铸工作的第一步。

设计的合理性和工艺适应性将会影响到后续工作的顺利进行，如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等，都会以压铸件本身工艺性的优劣为前提。

1、压铸件零件设计的注意事项⑴、压铸件的设计涉及四个方面的内容：a、即压力铸造对零件形状结构的要求；b、压铸件的工艺性能；c、压铸件的尺寸精度及表面要求；d、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分，设计时必须考虑以下问题：模具分型面的选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；⑵、压铸件的设计原则是：a、正确选择压铸件的材料；b、合理确定压铸件的尺寸精度；c、尽量使壁厚分布均匀；d、各转角处增加工艺园角，避免尖角。

⑶、压铸件分类按使用要求可分为两大类，一类承受较大载荷的零件或有较高相对运动速度的零件，检查的项目有尺寸、表面质量、化学成分、力学性能（抗拉强度、伸长率、硬度）；另一类为其它零件，检查的项目有尺寸、表面质量及化学成分。

在设计压铸件时，还应该注意零件应满足压铸的工艺要求。

压铸的工艺性从分型面的位置、顶面推杆的位置、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面考虑。

合理确定压铸面的分型面，不但能简化压铸型的结构，还能保证铸件的质量。

⑷、压铸件结构的工艺性：1)尽量消除铸件内部侧凹，使模具结构简单。

2)尽量使铸件壁厚均匀，可利用筋减少壁厚，减少铸件气孔、缩孔、变形等缺陷。

3)尽量消除铸件上深孔、深腔。

因为细小型芯易弯曲、折断，深腔处充填和排气不良。

4)设计的铸件要便于脱模、抽芯。

5）肉厚的均一性是必要的。

6）避免尖角。

7）注意拔模角度。

8）注意产品之公差标注。

9）太厚太薄皆不宜。

10）避免死角倒角(能少则少)。

11）考虑后加工的难易度。

随着越来越多的产品追求更好看的外观，更高的工艺水平。

压铸在产品中应用的越来越多，比如手机，监视器，灯，甚至特斯拉汽车外壳，随着这些工艺的发展，越来越多的产品会使用到压铸件，因此本文就介绍一下压铸产品的结构设计。

一，了解一下压铸的工艺压铸是一种金属铸造工艺，其特点是利用模具腔对融化的金属施加高压。

根据压铸类型的不同，需要使用冷室压铸机或者热室压铸机。

铸造设备和模具的造价高昂，因此压铸工艺普通只会用于批量创造大量产品。

压铸特殊适合创造大量的中小型铸件，因此压铸是各种铸造工艺中使用最广泛的一种。

同其他铸造技术相比，压铸的表面更为平整，拥有更高的尺寸一致性。

压铸分为热室压铸与冷室压铸。

热室压铸，有时也被称作鹅颈压铸，它的金属池内是熔融状态的液态、半液态金属，这些金属在压力作用下填充模具。

当压铸无法用于热室压铸工艺的金属时可以采用冷室压铸，包括铝、镁、铜以及含铝量较高的锌合金。

压铸模的使用寿命普通是 3 万-8 万次。

压铸模的精度要求越低，合用寿命越长。

二，合用于压铸的材料以及材料的相关特点锌最容易压铸的金属，创造小型部件时很经济，容易镀膜，抗压强度、塑性高，铸造寿命长。

如家具配件、建造装饰、浴室配件、灯饰零件、玩具、领带夹、皮带扣、各种金属饰扣等铝质量轻、创造复杂和薄壁铸件时尺寸稳定性高，耐腐蚀性强，机械性能好，高导热以及导电性，高温下强度依然很高。

铝合金压铸类产品主要用于交通信号灯外壳、拉手、渔轮配件、户外锁、电器产品、通信器材、厨具配件、摩托车散热器及喇叭罩、 LED 灯外壳、照像机器材、散热片、汽车配件、电子通讯器材、电子游戏机外壳等行业，一些高性能、高精度、高韧性的优质铝合金产品也被用于大型飞机、船舶等要求比较高的行业中。

镁易于进行机械加工，强度分量比高，常用压铸金属中最轻。

镁合金有优良的压铸工艺性能：镁合金液粘度低，流动性好，易于充满复杂型腔。

用镁合金可以很容易地生产壁厚 1.0mm~2.0mm 的压铸件，现在最小壁厚可达 0.6mm。

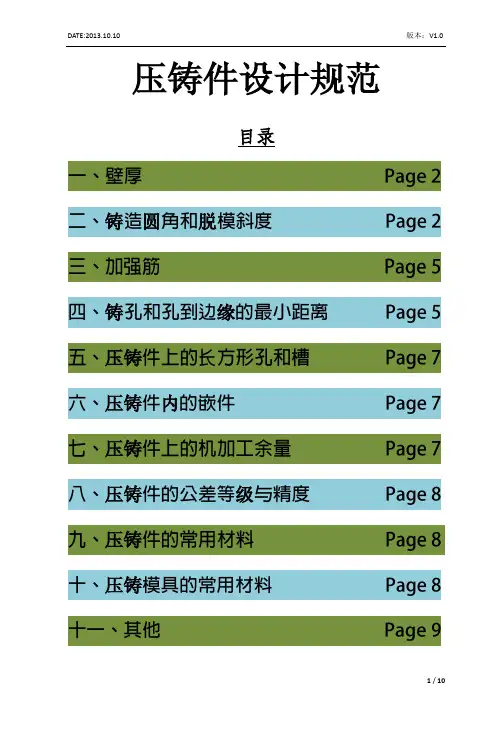

压铸件设计规范目录铸圆脱铸缘压铸压铸内压铸压铸级压铸压铸一、壁厚1、压铸件的壁厚对铸件质量有很大的影响。

以铝合金为例，薄壁比厚壁具有更高的强度和良好的致密性。

因此，在保证铸件有足够的强度和刚性的条件下，应尽可能减少其壁厚，并保持壁厚均匀一致。

2、铸件壁太薄时，使金属熔接不好，影响铸件的强度，同时给成型带来困难；壁厚过大或严重不均匀则易产生缩瘪及裂纹。

厚壁压铸件，其壁中心层的晶粒粗大，易产生缩孔、缩松等缺陷，同样降低铸件的强度。

3、压铸件的壁厚一般以2.5～4mm为宜，同一压铸件内昀大壁厚与昀小壁厚之比不要大于3∶1，壁厚超过6mm的零件不宜采用压铸。

推荐值见表1。

我司的铝压铸件，按如下要求选取壁厚：散热齿一般取2.0～2.5mm，（自然散热）间距取10～12mm，（强迫风冷）间距取8～10mm.其余壁厚取4.5～5.0mm；螺纹孔为M3的PCB支撑柱，直径取6.5～7.5mm；接地螺纹孔处的壁厚取：M4 9.5～10.5mm， M5 10.5～11mm。

表1 压铸件的最小壁厚和正常壁厚二、铸造圆角和脱模斜度1、铸造圆角压铸件各部分相交应有圆角（分型面处除外），使金属填充时流动平稳，气体容易排出，并可避免因锐角而产生裂纹。

对于需要进行电镀和涂饰的压铸件，圆角可以均匀镀层，防止尖角处涂料堆积。

压铸件的圆角半径R一般不宜小于1mm，最小圆角半径为0.5 mm，见表2。

铸造圆角半径的计算见表3。

我司铝压铸件的圆角一般取R1.0mm，无配合处最小取R3.0mm（有外观要求的除外）。

表2 压铸件的最小圆角半径（mm）①、对锌合金铸件，K=1/4；对铝、镁合金铸件， K=1/2。

②、计算后的最小圆角应符合表2的要求。

表3 铸造圆角半径的计算（mm）2、脱模斜度设计压铸件时，就应在结构上留有脱模斜度，无脱模斜度时，在需要之处，必须有脱模的工艺斜度。

斜度的方向，必须与铸件的脱模方向一致。

推荐的脱模斜度见表4。

我司现采用的脱模斜度一般取前模1.5°，后模1.0°。

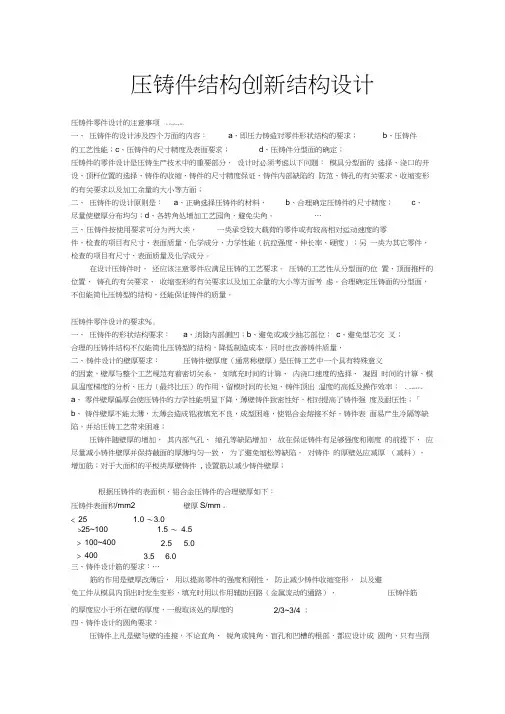

压铸件结构创新结构设计压铸件零件设计的注意事项） t ） C+ g7 n; g. D! ~一、 压铸件的设计涉及四个方面的内容： a 、即压力铸造对零件形状结构的要求；b 、压铸件的工艺性能；c 、压铸件的尺寸精度及表面要求；d 、压铸件分型面的确定；压铸件的零件设计是压铸生产技术中的重要部分， 设计时必须考虑以下问题： 模具分型面的 选择、浇口的开设、顶杆位置的选择、铸件的收缩、铸件的尺寸精度保证、铸件内部缺陷的 防范、铸孔的有关要求、收缩变形的有关要求以及加工余量的大小等方面；二、 压铸件的设计原则是： a 、正确选择压铸件的材料， b 、合理确定压铸件的尺寸精度；c 、尽量使壁厚分布均匀；d 、各转角处增加工艺园角，避免尖角。
