欧姆定律的应用(18)

欧姆定律在电路中的应用与实例欧姆定律是电学的基础定律之一，它描述了电流、电压和电阻之间的关系。

在电路中，欧姆定律的应用非常广泛，它帮助我们理解和解决电路中的问题。

本文将介绍欧姆定律并提供一些实际应用和实例。

欧姆定律的表达式如下：U = I × R其中，U代表电压（单位为伏特V），I代表电流（单位为安培A），R代表电阻（单位为欧姆Ω）。

这个公式告诉我们，在电路中，电压等于电流与电阻的乘积。

一、欧姆定律在电路中的应用1. 计算电流欧姆定律可以用来计算电路中的电流。

如果我们知道电压和电阻的值，可以使用欧姆定律来求解电流。

例如，如果电压为10伏特，电阻为5欧姆，根据欧姆定律，电流等于10伏特除以5欧姆，即等于2安培。

2. 计算电阻欧姆定律还可用于计算电路中的电阻。

如果我们知道电压和电流的值，可以使用欧姆定律来求解电阻。

例如，如果电压为12伏特，电流为3安培，根据欧姆定律，电阻等于12伏特除以3安培，即等于4欧姆。

3. 预测电路行为欧姆定律使我们能够预测电路在不同条件下的行为。

通过根据已知的电压、电流或电阻值，应用欧姆定律，我们可以计算出其他未知因素的值。

这有助于工程师在设计和调试电路时进行预测和优化。

二、欧姆定律的实例下面是一些使用欧姆定律解决实际问题的实例：1. 简单电路中的应用考虑一个简单的电路，其中有一个电压为6伏特的电源和一个电阻为3欧姆的电阻器。

根据欧姆定律，电流等于电压除以电阻，即2安培。

通过欧姆定律，我们可以计算出电路中的各个参数。

2. 灯泡的电流计算假设我们有一个12伏特的电源和一个8欧姆的灯泡。

根据欧姆定律，灯泡的电流等于12伏特除以8欧姆，即1.5安培。

这个计算可以帮助我们了解灯泡的亮度和功耗。

3. 串联电路的电压分配在一个串联电路中，有几个电阻依次连接。

根据欧姆定律，总电压等于电阻和电流的乘积。

通过应用欧姆定律，可以计算出电路中每个电阻上的电压。

这对于设计电路和确定各个元件之间的关系非常有用。

欧姆定律的应用欧姆定律是电学中重要的基础定律之一，用于描述电流、电压和电阻之间的关系。

它的数学表达式为：I = V/R，其中I代表电流，V代表电压，R代表电阻。

本文将探讨欧姆定律在实际应用中的几个方面。

一、电路分析欧姆定律对于电路分析是非常有用的。

通过运用欧姆定律，可以计算电路中电流的大小以及电压的分布情况。

以一个简单的直流电路为例，假设有一个电压源V，通过一个电阻R，然后产生一个电流I。

根据欧姆定律，我们可以通过测量电压和电阻的数值来计算电流。

这种通过测量和计算得到电流大小的方法在实际电路中非常常见。

二、电阻选择在电路设计中，欧姆定律也有着重要的应用。

当我们需要选取适当的电阻时，可以依据欧姆定律来计算所需的电阻值。

例如，如果我们知道电流和所需的电压，可以用欧姆定律来计算所需的电阻值。

假设我们需要一个电压为5V，电流为2A的电路。

根据欧姆定律，我们可以得到所需的电阻值为R = V/I = 5/2 = 2.5欧姆。

因此，我们可以选择一个2.5欧姆的电阻来满足这个要求。

三、功率计算欧姆定律还可以用于计算电路中的功率。

功率可以通过电压和电流的乘积来计算，即P = VI。

在实际中，我们可以利用欧姆定律和功率公式来计算电路中的功率消耗。

根据欧姆定律，我们可以得到电流的数值，然后再与电压相乘即可得到功率。

这个应用在电路设计、电力系统以及能量管理方面都非常重要。

四、温度与电阻最后，欧姆定律还可以帮助我们理解电阻与温度的关系。

根据欧姆定律，电阻可以通过电流和电压的比值来计算。

在一些特定的材料中，电阻值会受温度影响而发生变化。

这种现象被称为温度系数。

通过欧姆定律，我们可以计算不同温度下的电阻值，并研究这种温度系数的影响。

结论欧姆定律作为电学中的基础定律之一，在实际应用中发挥着重要作用。

它可以用于电路分析、电阻选择、功率计算以及理解温度与电阻的关系。

通过充分理解和应用欧姆定律，我们可以更好地设计和管理电路，提高电能利用效率。

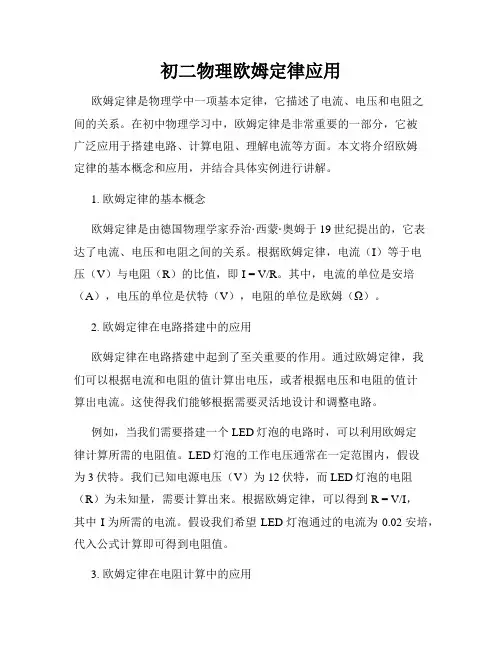

初二物理欧姆定律应用欧姆定律是物理学中一项基本定律，它描述了电流、电压和电阻之间的关系。

在初中物理学习中，欧姆定律是非常重要的一部分，它被广泛应用于搭建电路、计算电阻、理解电流等方面。

本文将介绍欧姆定律的基本概念和应用，并结合具体实例进行讲解。

1. 欧姆定律的基本概念欧姆定律是由德国物理学家乔治·西蒙·奥姆于19世纪提出的，它表达了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值，即I = V/R。

其中，电流的单位是安培（A），电压的单位是伏特（V），电阻的单位是欧姆（Ω）。

2. 欧姆定律在电路搭建中的应用欧姆定律在电路搭建中起到了至关重要的作用。

通过欧姆定律，我们可以根据电流和电阻的值计算出电压，或者根据电压和电阻的值计算出电流。

这使得我们能够根据需要灵活地设计和调整电路。

例如，当我们需要搭建一个LED灯泡的电路时，可以利用欧姆定律计算所需的电阻值。

LED灯泡的工作电压通常在一定范围内，假设为3伏特。

我们已知电源电压（V）为12伏特，而LED灯泡的电阻（R）为未知量，需要计算出来。

根据欧姆定律，可以得到R = V/I，其中I为所需的电流。

假设我们希望LED灯泡通过的电流为0.02安培，代入公式计算即可得到电阻值。

3. 欧姆定律在电阻计算中的应用除了在电路搭建中的应用外，欧姆定律还能够帮助我们计算电阻的数值。

当我们只知道电压和电流的数值时，可以通过欧姆定律来计算电阻。

这对于实验室测量电阻或处理电路中的问题非常有用。

举一个简单的例子，假设我们正在测量电阻丝的电阻。

我们将电阻丝连接到一个电源，测量通过电阻丝的电流为0.5安培，通过测量电压为1伏特。

根据欧姆定律，我们可以得到电阻的数值为R = V/I = 1/0.5= 2欧姆。

4. 欧姆定律在理解电流中的应用欧姆定律不仅有助于我们计算电压和电阻，还能帮助我们理解电流。

根据欧姆定律的公式I = V/R，可以发现，当电压恒定时，电流与电阻成反比。

欧姆定律的领域应用欧姆定律是电学领域中最基础的定律之一，它描述了电流、电压和电阻之间的关系。

欧姆定律在各种电路中都有广泛的应用，下面将介绍一些欧姆定律的领域应用。

1. 电子设备欧姆定律在电子设备中有着广泛的应用，如计算机、手机、电视机等。

在这些设备中，欧姆定律被用来计算电路中的电流和电压，以确保电路正常工作。

例如，手机的电池和充电器中的电路必须根据欧姆定律来设计，以确保电流和电压在合适的范围内。

2. 家庭电器家庭电器如电冰箱、洗衣机、烤箱等也应用了欧姆定律。

欧姆定律被用来设计电路，在电器运行时确保电流和电压稳定，并且避免过载和电路故障。

例如，电冰箱中的电路必须根据欧姆定律来设计，以确保电流和电压适合电机和压缩机的运行。

3. 汽车电路欧姆定律在汽车电路中也有广泛的应用。

汽车电路必须根据欧姆定律来设计，以确保电器设备正常工作并且保证驾驶安全。

例如，汽车电池中的电路必须根据欧姆定律来设计，以确保电流和电压适合车辆电路的需求。

4. 电力系统欧姆定律在电力系统中也有着重要的应用。

电力系统中的电路必须根据欧姆定律来设计，以确保电力传输的稳定和安全。

例如，高压输电线路中的电路可以根据欧姆定律来计算电流和电压，以确保电路的负载和传输能力。

5. 太阳能电池太阳能电池是一种将太阳能转换为电能的设备。

欧姆定律在太阳能电池中也有着重要的应用。

太阳能电池必须根据欧姆定律来设计，以确保电流和电压适合太阳能电池的需求。

例如，太阳能电池中的电路必须根据欧姆定律来设计，以确保太阳能电池的输出电流和电压适合连接的电路。

欧姆定律在电学领域中有着广泛的应用，并且在各个领域中都有着不同的应用方式。

欧姆定律的应用可以帮助我们设计和维护各种电路，并且确保电路的正常运行。

欧姆定律的应用欧姆定律是电学中最基础、最重要的定律之一。

它描述了电流、电压和电阻之间的关系，被广泛应用于各种电路和电子设备中。

在本文中，我们将探讨欧姆定律的应用以及它在日常生活中的实际用途。

一、电路设计在电路设计中，欧姆定律是不可或缺的工具。

通过欧姆定律，我们可以根据所给的电流和电压来计算电阻的取值，从而设计出符合需求的电路。

例如，在设计一个LED灯光电路时，我们需要知道所需电流和电压，并通过欧姆定律来计算所需的电阻值。

这样，我们可以确保LED灯光工作在安全且稳定的电流和电压范围内。

二、焊接和电路板制作在焊接和电路板制作过程中，欧姆定律也起到了关键的作用。

通过欧姆定律我们可以计算焊接点或电路板上的电流，并根据所需的电阻值选择合适的电阻器。

此外，欧姆定律也可以帮助我们检测焊接点的连接是否正确，以及电路板上是否有短路或开路现象。

通过测量电压和电阻的变化，我们可以确定问题的所在并进行修复。

三、电子设备维修在电子设备维修过程中，欧姆定律是工程师们的得力助手。

通过测量电压和电流的数值，我们可以快速检测出设备中可能存在的故障。

例如，当我们测量电路中的电压较低时，根据欧姆定律，我们可以判断是由于电路中的电阻增加或电源供应不足所导致。

这样，在维修过程中，我们可以有针对性地查找问题所在，并进行修复。

四、安全电气工程在安全电气工程中，欧姆定律同样扮演着重要的角色。

通过欧姆定律的应用，我们可以测量电路中的电流和电压，确保电路的正常工作以及电器设备的安全运行。

在家庭用电方面，我们可以通过使用电流表和电压表来测试插座和电器的电流和电压，避免过载和短路等危险情况的发生。

总结欧姆定律是电学领域最基础、最重要的定律之一，对电路设计、焊接和电路板制作、电子设备维修以及安全电气工程等方面都有广泛应用。

通过欧姆定律的运用，我们可以计算电阻的取值，设计出符合需求的电路；在焊接和电路板制作中，可以选择合适的电阻器；在电子设备维修过程中，可以帮助工程师确定问题所在并进行修复；在安全电气工程中，可以确保电路和电器设备的安全运行。

欧姆定律的应用一、知识点总结1.两个用电器串、并联时，在电路中的电流、电阻、电压的关系物理量（关系）串联并联电流I=I1=I2I=I1+I2电压U=U1+U2U=U1=U2电阻R=R1+R21/R=1/R1+1/R2(R=)电压与电阻的关系=或U1/U2=R1/R2电流与电阻的关系=或I1/I2=R2/R12.动态电路分析（1）开关的开、闭组合情况不同，引起电路的连接方式或接入的用电器发生变化。

（2）滑动变阻器的滑片位置不同，引起的电路变化。

（3）开关的开闭与滑动变阻器的滑片滑动综合变化。

电路中电阻的变化或连接方式的改变，会引起电压和电流的大小的变化。

所以分析电表示数的变化情况，需要通过分析电阻大小的变化结合欧姆定律进行分析。

不管是开关的断开与闭合，还是滑动变阻器滑片移动引起的电路变化，我们在求解时，最关键的步骤是“化动为静”：根据变化后的结果，准确确定“静态”的电路形式，使其变成一般的情况进行计算即可。

多练习画等效电路图，学会灵活分析一般电路，是学好动态电路计算的关键。

3.欧姆定律解题的一般步骤：（1）按照要求画出正确的电路图。

判断其连接方式。

（2）将已知量和待求量标注在电路图上。

（3）根据上表中的计算公式灵活选用和变形使用。

（4）注意要“同一用电器的同一过程（或状态）”的数据才能带入相应公式计算。

二、典型题目1.如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。

若电路中只有一处故障，则可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2.如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（）A．电压表示数变小，电流表示数变小 B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大 D．电压表示数变大，电流表示数变小3.如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（）A．电流表A1的示数变小B．电流表A2的示数变大C．电压表的示数变大D．灯泡L的亮度不变4.如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：（1）电源电压；（2）S1、S2均闭合时，电流表的示数。

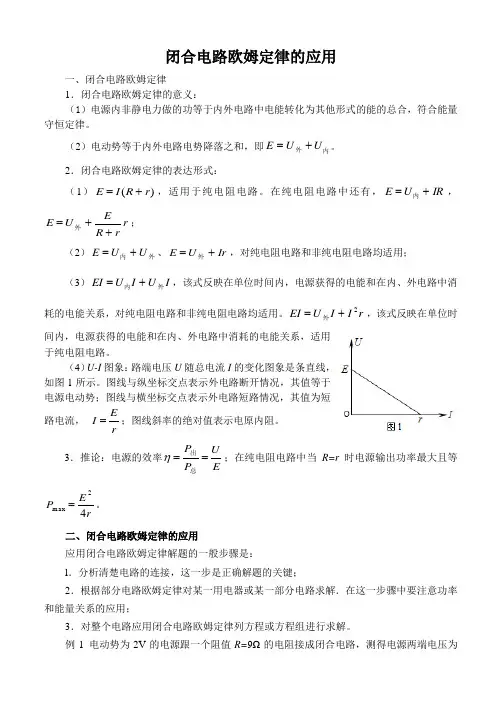

闭合电路欧姆定律的应用一、闭合电路欧姆定律1．闭合电路欧姆定律的意义：（1）电源内非静电力做的功等于内外电路中电能转化为其他形式的能的总合，符合能量守恒定律。

（2）电动势等于内外电路电势降落之和，即内外U U E +=。

2．闭合电路欧姆定律的表达形式：（1）)(r R I E +=，适用于纯电阻电路。

在纯电阻电路中还有，IR U E +=内，r rR E U E ++=外； （2）外内U U E +=、Ir U E +=外，对纯电阻电路和非纯电阻电路均适用；（3）I U I U EI 外内+=，该式反映在单位时间内，电源获得的电能和在内、外电路中消耗的电能关系，对纯电阻电路和非纯电阻电路均适用。

r I I U EI 2+=外，该式反映在单位时间内，电源获得的电能和在内、外电路中消耗的电能关系，适用于纯电阻电路。

（4）U-I 图象：路端电压U 随总电流I 的变化图象是条直线，如图l 所示。

图线与纵坐标交点表示外电路断开情况，其值等于电源电动势；图线与横坐标交点表示外电路短路情况，其值为短路电流， rE I =；图线斜率的绝对值表示电原内阻。

3．推论：电源的效率EU P P ==总出η；在纯电阻电路中当R=r 时电源输出功率最大且等rE P 42max =。

二、闭合电路欧姆定律的应用应用闭合电路欧姆定律解题的一般步骤是：l ．分析清楚电路的连接，这一步是正确解题的关键；2．根据部分电路欧姆定律对某一用电器或某一部分电路求解．在这一步骤中要注意功率和能量关系的应用；3．对整个电路应用闭合电路欧姆定律列方程或方程组进行求解。

例1 电动势为2V 的电源跟一个阻值R=9Ω的电阻接成闭合电路，测得电源两端电压为。

欧姆定律的应用一． 欧姆定律的应用：1. 规律方法指导1. 根据实验得到：电阻一定时，导体中的电流跟导体两端电压成正比；电压一定时，导体中的电流跟导体的电阻成反比。

2. 根据实验数据分析实验结论。

3. 利用电流跟电压、电阻的关系进行简单的分析和计算。

4. 应用欧姆定律及其变形公式需注意：（1）I 、U 、R 这三个物理量的单位要配套，即电压单位是V ，电阻单位是Ω，电流单位是A 。

（2）欧姆定律揭示了同一导体（或同一段电路）、同一时刻，电流与电压、电阻三者之间的关系，在应用欧姆定律时，要特别注意三者之间的一一对应关系，不能盲目乱套公式。

5. 串联电路的总电阻的阻值比任何一个分电阻的阻值都大。

6. 并联电路总电阻的阻值比任何一个分电阻的阻值都小。

问：如何利用“控制变量法”研究电流跟电压、电阻的关系？答：（1）在研究电流跟电压的关系时，为了排除电阻变化带来的影响，可以保持电阻不变，通过移动滑动变阻器的滑片来改变定值电阻两端的电压，观察并记录通过定值电阻的电流。

通过分析实验发现：改变定值电阻两端的电压，电流也随之发生变化，电压越高，电流越大。

比较记录的数据得出：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。

（2）研究电流跟电阻的关系，换用不同的电阻进行实验，同时每次都调节滑动变阻器，保持电阻两端的电压不变，发现电阻越大通过它的电流越小，分析实验数据得出：在电压不变的情况下，导体中的电流跟导体的电阻成反比。

问：如何理解电流跟电压、电阻的关系？答：（1）导体中的电流跟这段导体两端的电压成正比是针对同一导体而言的，不能说一个导体的电流与另一导体两端的电压成正比。

对于电流与电压应注意其逻辑关系。

因电压是电路中产生电流的原因，只有导体两端有了电压，导体中才可能产生电流。

电流的大小随导体两端电压的变化而变化。

因此，只能说在电阻一定时，导体中的电流跟这段导体两端的电压成正比。

而不能反过来说电压跟电流成正比。

欧姆定律及其在电路中应用在我们的日常生活中，电无处不在。

从照亮房间的电灯，到让我们随时与世界保持联系的手机，再到驱动各种大型机器运转的电力系统，电的应用已经深入到了我们生活的方方面面。

而要理解电在电路中的行为和规律，欧姆定律是一个至关重要的基石。

欧姆定律是电学中的基本定律之一，它由德国物理学家乔治·西蒙·欧姆在 19 世纪初期发现并提出。

简单来说，欧姆定律描述了电路中电流、电压和电阻之间的关系。

其数学表达式为：I ＝ U ／ R，其中 I表示电流，单位是安培（A）；U 表示电压，单位是伏特（V）；R 表示电阻，单位是欧姆（Ω）。

让我们先来深入理解一下这三个物理量。

电流，就像是水流一样，是电荷在导体中的定向移动形成的，它反映了单位时间内通过导体横截面的电荷量的多少。

电压则可以想象成是推动电荷流动的“压力”，就如同水压促使水在水管中流动一样。

而电阻，则是导体对电流流动的阻碍作用，不同的材料、长度、横截面积以及温度都会影响电阻的大小。

欧姆定律告诉我们，在一个给定的电路中，如果电阻保持不变，那么电压的增加会导致电流的增加；反之，如果电压降低，电流也会相应减少。

同样，如果电压保持恒定，电阻的增加会使电流减小，电阻的减小则会使电流增大。

为了更直观地理解欧姆定律，我们来看几个实际的例子。

假设我们有一个简单的电路，其中电源的电压为 6 伏特，电阻为 3 欧姆。

那么根据欧姆定律，通过这个电阻的电流 I ＝ 6 ／ 3 ＝ 2 安培。

如果我们将电阻增大到 6 欧姆，而电源电压不变，此时电流就会变为 I ＝ 6 ／ 6 ＝1 安培。

欧姆定律在电路中的应用非常广泛。

在家庭电路中，我们可以通过欧姆定律来计算各种电器的电流大小，从而合理选择电线的规格和保险丝的容量，以确保电路的安全运行。

比如一台功率为 1000 瓦的电暖器，工作电压为 220 伏特，那么根据功率公式 P ＝ UI（其中 P 表示功率），可以计算出电流 I ＝ P ／ U ＝ 1000 ／220 ≈ 455 安培。
