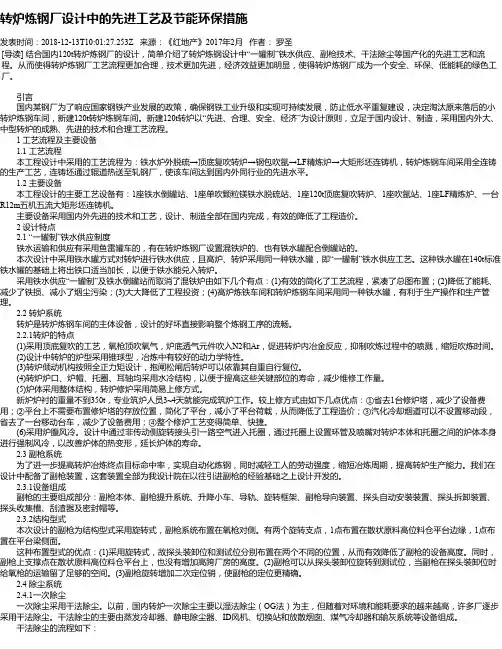

转炉炼钢厂设计中的先进工艺及节能环保措施发表时间：2018-12-13T10:01:27.253Z 来源：《红地产》2017年2月作者：罗圣[导读] 结合国内120t转炉炼钢厂的设计，简单介绍了转炉炼钢设计中“一罐制”铁水供应、副枪技术、干法除尘等国产化的先进工艺和流程。
从而使得转炉炼钢厂工艺流程更加合理，技术更加先进，经济效益更加明显，使得转炉炼钢厂成为一个安全、环保、低能耗的绿色工厂。
引言国内某钢厂为了响应国家钢铁产业发展的政策，确保钢铁工业升级和实现可持续发展，防止低水平重复建设，决定淘汰原来落后的小转炉炼钢车间，新建120t转炉炼钢车间。
新建120t转炉以“先进、合理、安全、经济”为设计原则，立足于国内设计、制造，采用国内外大、中型转炉的成熟、先进的技术和合理工艺流程。
1 工艺流程及主要设备 1.1 工艺流程本工程设计中采用的工艺流程为：铁水炉外脱硫→顶底复吹转炉→钢包吹氩→LF精炼炉→大矩形坯连铸机，转炉炼钢车间采用全连铸的生产工艺，连铸坯通过辊道热送至轧钢厂，使该车间达到国内外同行业的先进水平。
1.2 主要设备本工程设计的主要工艺设备有：1座铁水倒罐站、1座单吹颗粒镁铁水脱硫站、1座120t顶底复吹转炉、1座吹氩站、1座LF精炼炉、一台R12m五机五流大矩形坯连铸机。
主要设备采用国内外先进的技术和工艺，设计、制造全部在国内完成，有效的降低了工程造价。
2 设计特点2.1 “一罐制”铁水供应制度铁水运输和供应有采用鱼雷罐车的，有在转炉炼钢厂设置混铁炉的、也有铁水罐配合倒罐站的。
本次设计中采用铁水罐方式对转炉进行铁水供应，且高炉、转炉采用同一种铁水罐，即“一罐制”铁水供应工艺。
这种铁水罐在140t标准铁水罐的基础上将出铁口适当加长，以便于铁水能兑入转炉。
采用铁水供应“一罐制”及铁水倒罐站而取消了混铁炉由如下几个有点：(1)有效的简化了工艺流程，紧凑了总图布置；(2)降低了能耗、减少了铁损、减小了烟尘污染；(3)大大降低了工程投资；(4)高炉炼铁车间和转炉炼钢车间采用同一种铁水罐，有利于生产操作和生产管理。
