桥梁结构构造要求

1、桥梁的基本组成部分：桥跨结构、支座系统、桥墩、桥台、基础。

上部结构：桥面系、承重结构、联结部件。

下部结构：桥墩、桥台、基础，上下部之间采用支座联结。

2、桥面构造：行车道铺装、排水防水系统、人行道、缘石、栏杆、护栏、照明灯具、伸缩缝3、桥梁按受力分为：梁式桥、拱式桥、吊桥、钢架桥，按跨径分为：特大桥、大桥、中桥、小桥、涵洞。

单孔跨径大于150m及多孔跨径总和大于1000m的为特大桥4、支座按变形方式分为：固定支座、单向活动支座、多向活动支座5、桥梁永久作用：结构重力、预加力、土的重力、土侧压力、混凝土收缩6、梁式桥按截面形式分为：板桥、矩形桥、T形桥、箱形桥7、简支梁桥的施工方法有哪些：就地现浇法、预制安装法&连续钢架桥施工方法：整体施工法、悬臂施工法、移动模架施工法、顶堆施工法9、桥涵上的作用按照随时间的变化分为：可变作用、永久作用、偶然作用10、桥梁的可变作用包括：汽车荷载、汽车荷载冲击力、离心力、汽车制动力、汽车引起的土侧压力桥梁设计的基本原则：应符合技术先进、安全可靠、适用耐久、经济合理的要求外，还应按照美观和有利环保的原则进行设计，并考虑因地制宜、就地取材、便于施工和养护等因素2、桥梁受到的作用：自重、附加恒载、交通荷载、自然因素3、桥梁设计步骤：标准、桥型、布置、主要尺寸、确定施工方案、配筋、验算、细节设计4、桥面为什么要进行排水和防水？排水和防水的主要措施是什么？积水不利交通，影响耐久性。

措施：纵横坡、泄水管、排水系统、桥面铺装防水功能，防排结合形成桥面防水系统5、伸缩缝的主要功能与要求是什么？作用：为了保证桥跨结构在气温变化、活载作用、混凝土收缩与徐变影响下按静力图式自由地变形。

要求：1）能保证结构温度变化所引起的伸缩变形2）车辆驶过时，应平顺、不打滑、无突跳和过大的噪声与振动3）具有安全排水防水的构造6、箱形截面受力特点：箱形截面具有良好的抗弯和抗扭特性，箱形截面的顶板和底板是结构提供抗弯能力的主要部位，箱梁腹板主要承受结构的弯曲剪应力以及扭转剪应力引起的主拉应力。

偏拉梁构造要求
偏拉梁结构是一种常用于建筑物或桥梁等结构物中的重要构造形式，它能够提供极大的支撑力和稳定性，确保建筑物或桥梁等结构物的安全、牢固。

偏拉梁结构是由主梁和支撑梁构成的，在具体的建造过程中，需要遵循一些要求，以确保偏拉梁结构能发挥最佳的性能。

首先，偏拉梁结构的主梁选用应注意：材料强度高、重量轻且刚性好。

其次，主梁的连接节点要求连接牢固，防止松动。

在支撑梁的选用方面，同样需要考虑材料强度、刚性和轻重量等方面因素，并对其安装位置进行合理规划。

另外，偏拉梁结构的设计也需要考虑负载的大小和作用方向，确保结构安全性。

同时，工人在施工过程中也要遵守相关安全规定，确保施工过程中的安全。

最后，偏拉梁的维修和保养也至关重要，需要定期检查，及时进行维护和更换损坏的部件，以确保结构的安全和长期稳定性。

总的来说，偏拉梁结构要求施工过程中的严格把控和细心施工，同时也要注意结构的维护。

只有这样，我们才能够从根本上保证偏拉梁结构的性能和功能，从而创造出更加安全、可靠的建筑物或桥梁等结构物。

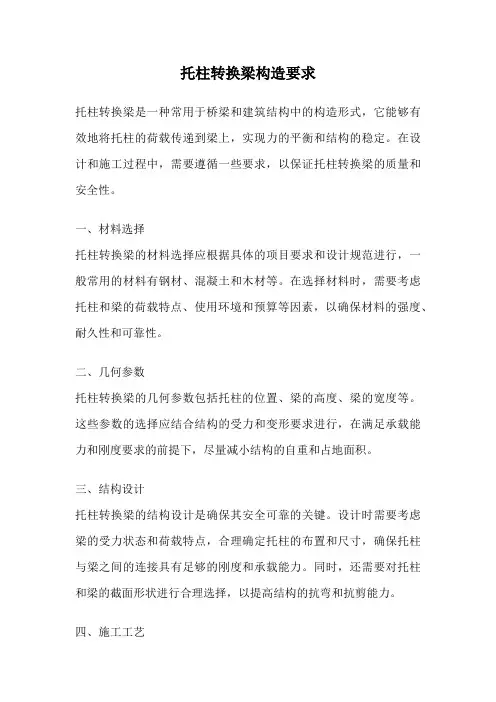

托柱转换梁构造要求托柱转换梁是一种常用于桥梁和建筑结构中的构造形式，它能够有效地将托柱的荷载传递到梁上，实现力的平衡和结构的稳定。

在设计和施工过程中，需要遵循一些要求，以保证托柱转换梁的质量和安全性。

一、材料选择托柱转换梁的材料选择应根据具体的项目要求和设计规范进行，一般常用的材料有钢材、混凝土和木材等。

在选择材料时，需要考虑托柱和梁的荷载特点、使用环境和预算等因素，以确保材料的强度、耐久性和可靠性。

二、几何参数托柱转换梁的几何参数包括托柱的位置、梁的高度、梁的宽度等。

这些参数的选择应结合结构的受力和变形要求进行，在满足承载能力和刚度要求的前提下，尽量减小结构的自重和占地面积。

三、结构设计托柱转换梁的结构设计是确保其安全可靠的关键。

设计时需要考虑梁的受力状态和荷载特点，合理确定托柱的布置和尺寸，确保托柱与梁之间的连接具有足够的刚度和承载能力。

同时，还需要对托柱和梁的截面形状进行合理选择，以提高结构的抗弯和抗剪能力。

四、施工工艺托柱转换梁的施工工艺包括模板制作、钢筋加工、混凝土浇筑和养护等环节。

在施工过程中，需要严格按照设计要求和工艺规范进行操作，确保梁的几何尺寸和钢筋的布置符合要求，混凝土的浇筑质量和养护措施得到落实。

五、质量控制托柱转换梁的质量控制是确保其结构性能和使用寿命的关键。

在施工过程中，需要进行材料的质量检验和试验，对梁的尺寸、钢筋的布置和混凝土的强度等进行检测和监控。

同时，在施工完成后还需要进行结构的验收和监测，确保托柱转换梁符合设计要求和使用要求。

六、维护管理托柱转换梁在使用过程中需要进行定期的维护和管理，以确保其安全可靠的使用。

维护管理工作包括梁的清洁、防腐、补强和检测等。

根据具体的使用环境和结构特点，制定相应的维护管理方案，并按时进行维护和检修，延长托柱转换梁的使用寿命。

托柱转换梁的构造要求涉及材料选择、几何参数、结构设计、施工工艺、质量控制和维护管理等方面。

只有在设计和施工过程中严格遵循这些要求，才能够确保托柱转换梁的质量和安全性，满足工程的实际需求。

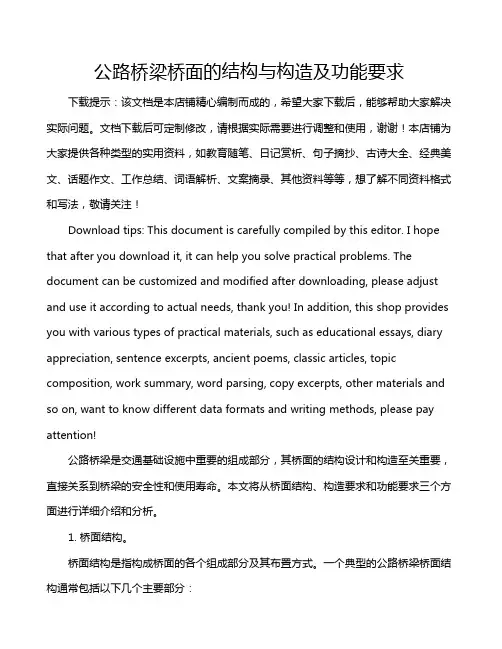

公路桥梁桥面的结构与构造及功能要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!公路桥梁是交通基础设施中重要的组成部分，其桥面的结构设计和构造至关重要，直接关系到桥梁的安全性和使用寿命。

桥梁识图——桥梁基本构造墩台及盖梁施⼯：1、墩、台⾝施⼯；2、盖梁施⼯桥台：桥两端的⽀撑结构。

桥墩：多跨桥梁中间的⽀撑结构。

桥墩、桥台都是由台（墩）帽、台（墩）⾝和基础组成。

桥墩：承受上部结构传来的竖向⼒和⽔平⼒还要承受⽔流，风⼒和船只的撞击⼒。

要求：⾜够的强度和稳定性，满⾜能航通车的要求类型：1、实体重⼒式桥墩，2、空⼼桥墩，3、柱式桥墩，4、柔性墩，5、框架式桥墩1、实体重⼒式桥墩实体重⼒式桥墩是⼀实体圬⼯墩，主要靠⾃⾝的重量（包括桥跨结构重⼒）平衡外⼒，从⽽保证桥墩的强度和稳定。

此种桥墩⾃⾝刚度⼤，具有较强的防撞能⼒，但同时存在阻⽔⾯积⼤的缺陷，⽐较适合于修建在地基承载⼒较⾼、覆盖层较薄、基岩埋深较浅的地基上。

2、空⼼桥墩部分镂空实体桥墩：保持实体桥墩的基本特点，如较⼤的轮廊体形，较⼤的圬⼯结构，少量的钢筋等。

在截⾯强度和刚度⾜以承担和平衡外⼒的前提条件下，减少圬⼯数量，使结构更经济。

薄壁空⼼桥墩：基本结构形式与部分镂空实体桥墩相似，但⼀般采⽤强度⾼、墩⾝壁较薄的钢筋混凝⼟构件。

3、柱式桥墩柱式桥墩是⽬前公路桥梁中⼴泛采⽤的桥墩型式。

它具有线条简捷、明快、美观，既节省材料数量⼜施⼯⽅便的特点，特别适⽤于桥梁宽度较⼤的城市桥梁和⽴交桥。

柱式桥墩⼀般可分为独柱、双柱和多柱等形式，它可以根据桥宽的需要以及地物地貌条件任意组合。

柱式桥墩由承台、柱式墩⾝和盖梁组成，对于上部结构为⼤悬臂箱形截⾯，墩⾝可以直接与梁相接。

柱式墩⼀般⽤混凝⼟标号为20～30号的钢筋混凝⼟构件组成。

4、框架式桥墩（1）构造形式：⼀般构造，V形墩、X形墩及Y形墩。

（2）V形墩、Y形墩及X形墩的特点：美观，但结构构造⽐较复杂、施⼯⽐较⿇烦。

V形桥墩Y形桥墩Y型、双柱式墩双柱式墩元江世界第⼀⾼桥，全桥长801⽶，为 58＋182＋265＋194＋70⽶五不等跨预应⼒混凝⼟连续钢构桥，⽔⾯⾄桥⾯⾼度163⽶。

桥下部结构均采⽤双柱式薄壁墩⾝。

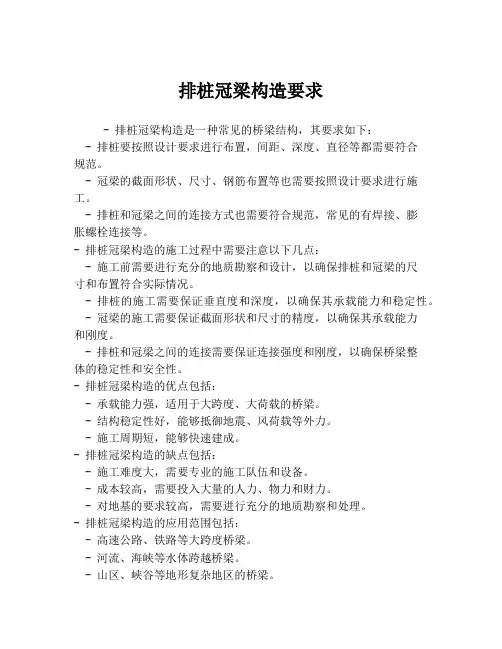

排桩冠梁构造要求
- 排桩冠梁构造是一种常见的桥梁结构，其要求如下：
- 排桩要按照设计要求进行布置，间距、深度、直径等都需要符合
规范。

- 冠梁的截面形状、尺寸、钢筋布置等也需要按照设计要求进行施工。

- 排桩和冠梁之间的连接方式也需要符合规范，常见的有焊接、膨
胀螺栓连接等。

- 排桩冠梁构造的施工过程中需要注意以下几点：
- 施工前需要进行充分的地质勘察和设计，以确保排桩和冠梁的尺
寸和布置符合实际情况。

- 排桩的施工需要保证垂直度和深度，以确保其承载能力和稳定性。

- 冠梁的施工需要保证截面形状和尺寸的精度，以确保其承载能力
和刚度。

- 排桩和冠梁之间的连接需要保证连接强度和刚度，以确保桥梁整
体的稳定性和安全性。

- 排桩冠梁构造的优点包括：
- 承载能力强，适用于大跨度、大荷载的桥梁。

- 结构稳定性好，能够抵御地震、风荷载等外力。

- 施工周期短，能够快速建成。

- 排桩冠梁构造的缺点包括：
- 施工难度大，需要专业的施工队伍和设备。

- 成本较高，需要投入大量的人力、物力和财力。

- 对地基的要求较高，需要进行充分的地质勘察和处理。

- 排桩冠梁构造的应用范围包括：
- 高速公路、铁路等大跨度桥梁。

- 河流、海峡等水体跨越桥梁。

- 山区、峡谷等地形复杂地区的桥梁。

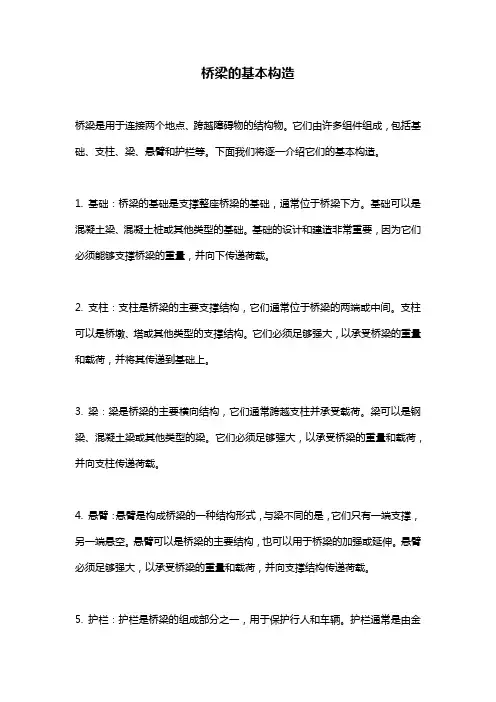

桥梁的基本构造
桥梁是用于连接两个地点、跨越障碍物的结构物。

它们由许多组件组成，包括基础、支柱、梁、悬臂和护栏等。

下面我们将逐一介绍它们的基本构造。

1. 基础：桥梁的基础是支撑整座桥梁的基础，通常位于桥梁下方。

基础可以是混凝土梁、混凝土桩或其他类型的基础。

基础的设计和建造非常重要，因为它们必须能够支撑桥梁的重量，并向下传递荷载。

2. 支柱：支柱是桥梁的主要支撑结构，它们通常位于桥梁的两端或中间。

支柱可以是桥墩、塔或其他类型的支撑结构。

它们必须足够强大，以承受桥梁的重量和载荷，并将其传递到基础上。

3. 梁：梁是桥梁的主要横向结构，它们通常跨越支柱并承受载荷。

梁可以是钢梁、混凝土梁或其他类型的梁。

它们必须足够强大，以承受桥梁的重量和载荷，并向支柱传递荷载。

4. 悬臂：悬臂是构成桥梁的一种结构形式，与梁不同的是，它们只有一端支撑，另一端悬空。

悬臂可以是桥梁的主要结构，也可以用于桥梁的加强或延伸。

悬臂必须足够强大，以承受桥梁的重量和载荷，并向支撑结构传递荷载。

5. 护栏：护栏是桥梁的组成部分之一，用于保护行人和车辆。

护栏通常是由金
属或混凝土制成的，必须足够强大，以承受意外冲击，并保护行人和车辆不从桥梁上掉落。

以上是桥梁的基本构造，它们的精确设计和构建对于桥梁的稳定性和安全性至关重要。

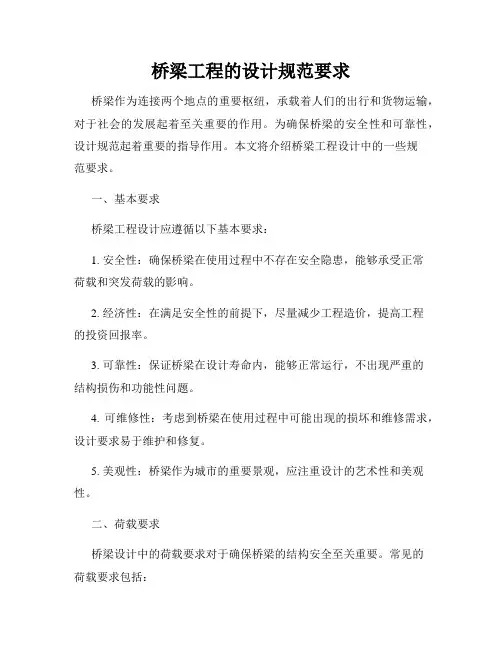

桥梁工程的设计规范要求桥梁作为连接两个地点的重要枢纽，承载着人们的出行和货物运输，对于社会的发展起着至关重要的作用。

为确保桥梁的安全性和可靠性，设计规范起着重要的指导作用。

本文将介绍桥梁工程设计中的一些规范要求。

一、基本要求桥梁工程设计应遵循以下基本要求：1. 安全性：确保桥梁在使用过程中不存在安全隐患，能够承受正常荷载和突发荷载的影响。

2. 经济性：在满足安全性的前提下，尽量减少工程造价，提高工程的投资回报率。

3. 可靠性：保证桥梁在设计寿命内，能够正常运行，不出现严重的结构损伤和功能性问题。

4. 可维修性：考虑到桥梁在使用过程中可能出现的损坏和维修需求，设计要求易于维护和修复。

5. 美观性：桥梁作为城市的重要景观，应注重设计的艺术性和美观性。

二、荷载要求桥梁设计中的荷载要求对于确保桥梁的结构安全至关重要。

常见的荷载要求包括：1. 桥梁自重：考虑到桥梁自身的重量和构造形式，确定合理的自重荷载。

2. 车辆荷载：根据设计道路的使用情况和车辆类型，确定相应的车辆荷载，包括静态和动态荷载。

3. 行人荷载：考虑到桥梁上可能存在的行人流量，确定合理的行人荷载。

4. 风荷载：根据桥梁所处的地理位置和气象条件，确定合理的风荷载。

三、几何要求桥梁的几何要求主要包括桥面的线形、纵断面形状和桥墩的布置形式等。

几何要求要根据实际情况和设计要求确定，常见要求包括：1. 公路桥的线形要求：根据道路纵坡和曲线要求，确定桥梁的线形，包括直线、水平曲线和垂直曲线等。

2. 桥墩和桥台的布置：根据桥梁的跨度、支座类型和地质条件，合理布置桥墩和桥台，确保构造的稳定性和桥面的连通性。

3. 桥面的纵断面形状：根据设计要求和排水要求，确定桥面的纵断面形状，包括平面、曲线和过水要求等。

四、材料要求桥梁的材料要求对于确保桥梁的强度和稳定性至关重要。

常见的材料要求包括：1. 混凝土：选择符合相关国家标准的混凝土材料，确保混凝土的强度、耐久性和工作性能等。
