UGNX6基础教程－3曲线与草图绘制-工程教学提示：主要讲解曲线工具的基本运用和操作及草图的绘制，。
教学要求：学会各种曲线和草图的基本绘制方法，能够熟练绘制出直线、圆弧、矩形等几何图形，掌握对曲线进行偏置、剪裁、拉伸等操作。
曲线是UG建模的基础，利用UG的曲线功能可以建立点、直线、圆弧、圆锥曲线和样条曲线等，本章主要介绍建模模块中建立曲线、编辑曲线及曲线操作的方法。
草图中的曲线与建模模块中的曲线建立和编辑的方法基本类似，不同的是草图曲线更易于精确地控制曲线尺寸、形状及位置等参数。
在本章最后将介绍草图中的相关操作方法及功能。
教学提示：主要讲解曲线工具的基本运用和操作及草图的绘制。
教学要求：学会各种曲线和草图的基本绘制方法，能够熟练绘制出直线、圆弧、矩形等几何图形，掌握对曲线进行偏置、剪裁、拉伸等操作。
曲线是UG建模的基础，利用UG的曲线功能可以建立点、直线、圆弧、圆锥曲线和样条曲线等，本章主要介绍建模模块中建立曲线、编辑曲线及曲线操作的方法。
草图中的曲线与建模模块中的曲线建立和编辑的方法基本类似，不同的是草图曲线更易于精确地控制曲线尺寸、形状及位置等参数。
在本章最后将介绍草图中的相关操作方法及功能。
(1) 整圆：绘制一个整圆。
(2) 备选解：在画圆弧过程中确定大圆弧或小圆弧等。
圆弧的生成和上节圆弧的生成方式相同。
不同的是点、半径和直径的选择可在如图3.9所示的对话框中直接输入用户所需的数值；也可用鼠标左键直接在图形工作区中指定。
其他参数含义和图3.8所示对话框中的含义相同。
图3.10【点方式】下拉列表图 3.11【基本曲线】对话框(2) 3. 圆在如图3.8所示的对话框中单击图标，弹出如图3.12所示的【跟踪条】对话框和图3.13所示的【基本曲线】对话框。
通过先指定圆心位置，然后指定半径或直径来绘制圆。
当在图形工作区绘制了一个圆后，选择【多个位置】复选框，在图形工作区输入圆心后生成与已绘制圆同样大小的圆。

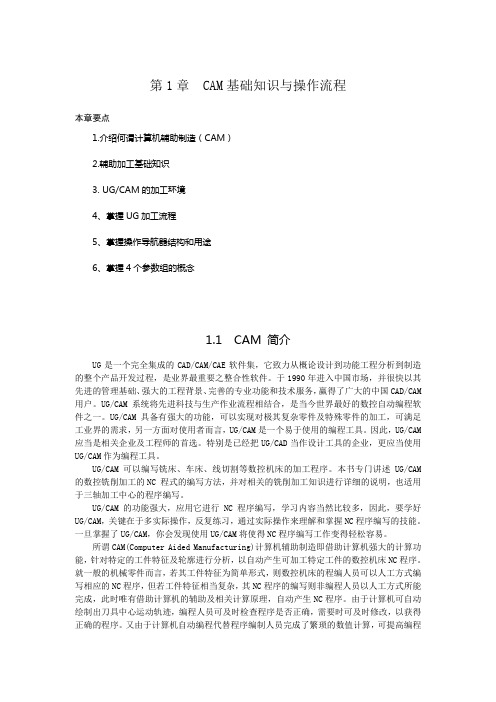

第1章 CAM基础知识与操作流程本章要点1.介绍何谓计算机辅助制造（CAM）2.辅助加工基础知识3. UG/CAM的加工环境4、掌握UG加工流程5、掌握操作导航器结构和用途6、掌握4个参数组的概念1.1 CAM 简介UG是一个完全集成的CAD/CAM/CAE软件集，它致力从概论设计到功能工程分析到制造的整个产品开发过程，是业界最重要之整合性软件。
于1990年进入中国市场，并很快以其先进的管理基础、强大的工程背景、完善的专业功能和技术服务，赢得了广大的中国CAD/CAM 用户。
UG/CAM系统将先进科技与生产作业流程相结合，是当今世界最好的数控自动编程软件之一。
UG/CAM具备有强大的功能，可以实现对极其复杂零件及特殊零件的加工，可满足工业界的需求，另一方面对使用者而言，UG/CAM是一个易于使用的编程工具。
因此，UG/CAM 应当是相关企业及工程师的首选。
特别是已经把UG/CAD当作设计工具的企业，更应当使用UG/CAM作为编程工具。
UG/CAM 可以编写铣床、车床、线切割等数控机床的加工程序。
本书专门讲述UG/CAM 的数控铣削加工的NC 程式的编写方法，并对相关的铣削加工知识进行详细的说明，也适用于三轴加工中心的程序编写。
UG/CAM 的功能强大，应用它进行NC程序编写，学习内容当然比较多，因此，要学好UG/CAM，关键在于多实际操作，反复练习，通过实际操作来理解和掌握NC程序编写的技能。
一旦掌握了UG/CAM，你会发现使用UG/CAM将使得NC程序编写工作变得轻松容易。
所谓CAM(Computer Aided Manufacturing)计算机辅助制造即借助计算机强大的计算功能，针对特定的工件特征及轮廓进行分析，以自动产生可加工特定工件的数控机床NC程序。
就一般的机械零件而言，若其工件特征为简单形式，则数控机床的程编人员可以人工方式编写相应的NC程序，但若工件特征相当复杂，其NC程序的编写则非编程人员以人工方式所能完成，此时唯有借助计算机的辅助及相关计算原理，自动产生NC程序。
