便携式水文流速流量仪概述

一、仪器简介LS1206B型便携式流速流量仪供测定流水中预定测点的时均流速。

本仪器造型轻巧，结构紧密，携带方便，适用于河流、管道、排灌渠道、水利调查和径流实验等。

二、技术指标1．旋桨回转直径：Φ70mm2．旋桨水力螺距：H=120mm3．仪器起转速：V0≤0.05m/s4．仪器测速范围：0.05～8m/s5．仪器工作水深：0.1～1.6m （测杆） 0.1~20m (铅鱼）6．检定精度：公式均方差m≤±1.5% V<0.2m/s时，相对误差δ≤±5%7．讯号频率：每转一个讯号8．使用环境水温：0～40℃9．连续工作时数：10h10．显示：汉字液晶显示，4行32位11．工作电源：7.2V\4200mAh,可充电12.耐腐性强、可靠性高，安全性符合国标要求。

三、仪器结构感应部件：三叶螺旋桨，用于感受水流速度传讯机构：旋桨转数转为电脉冲讯号，供计数用尾翼：平面翼舵用于明渠测流时仪器水平定向测杆：用预测水深，测杆顶端装有汛号转换插座四、工作原理当水流作用到仪器感应元件旋桨时，旋桨即产生回转运动。

水流速度快慢变化，旋桨转速也随着快慢变化，它们之间存在一定的函数关系。

此关系通过流速仪检定水槽实验确定。

五、配置1、LS1206B 通用水文测算仪1台2、旋浆流速仪传感器 1台4、尾翼部件 1个5、信号线1根6、扳手（27mm） 1只7、大小起子各1只8、鉴定证书1份9、说明书 1份LS1206B型便携式流速仪使用说明书前言须知：感谢您选用本公司LS1206B型便携式流速仪。

在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用该仪器。

一、仪器简介LS1206B型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。

便携式流速测算仪的测量原理
便携式流速测算仪是专门为水文站，水文地质调查,环保监测、灌区等部门而专门研制的新型仪器。

该仪器具有耗电省、功能齐全、自动化程度高、稳定可靠,适用性强等优点。

适用于接收各种转子流速传感器所产生的信号。

仪器的技术要求：
测速公式：V＝KN/T＋C(m/s)(自动计算)
测速范围：0.01-4.00m/s(可到5.00m/s)
测流误差：≤1.5%
显示屏：4×16位液晶显示
测量方式：测杆定位测量
温度范围：－20℃-50℃
电源：DC8.4V锂离子充电电池,充满后可连续工作40小时以上.
测量原理：
本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量Q＝V·S（S为
断面面积）
流速测定：
测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：
本仪器使用时，K、C均为常数，测流时，只要测出T和N，即可算出流速。

流量的计算：
流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。

转子流速仪的性能特点介绍流速仪解决方案流速测量仪是一种大量程的江河水文测速仪器。

可用于江、湖、渠道和水库等水体,进行各种高、中低流速测量,也可用于电站压力管道和某些科学试验中,进行高速和特高速测量。

转子式便携式流速流量仪的性能：计算机全自动信号处理，勿需人工干预。

全傻瓜式设计，操作简单；用户勿需培训，可任意操作，无严格次序要求。

流速仪信号声光指示、功能指示和测速完毕的声音提示。

适合于全天候测流。

具有存储功能，可储存50个点流速。

完善的系统自我保护降低了对用户的操作要求，最大限度的便利于用户。

简单的电路设计与优化的软件设计，将整机故障降为最低。

对流速仪发讯部件的保护性设计，提高了流速仪发讯部件的使用寿命。

适用于各种转子式流速仪。

广泛适用于水文测验、水利调查、农田浇灌、径流试验等,亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。

仪器维护与故障排出：故障现象原因分析排出方法插上插头，无显示，N不变化1．电池没电2．插头线断1．充电2．重新焊一直显示“！SD”有无设置加载SD卡，卡是否存满，接触不良重新插，加载SD卡显示不清，计数不正常1．电池电压不足2．线路板内部故障1．充电2．送厂维护和修理按键失灵薄膜面板未插好重新插备注：关于电池组的充电，仪表带自动重放电保护，充电4—5小时就可以，充分检测充电器绿灯。

仪器的维护:测算仪的维护，短期不用时，必需拨掉插头（断开电源）保存。

长期不用时，三个月须充电一次。

每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。

旋浆式水流测速仪是我国使用较普遍的以旋浆作为感应元件的水文仪器；在一般河流、渠道、水库等水断面中测定测点的水流平均速度，从而确定断面的流量，是传统牢靠的测流水文仪器。

现将日常使用的常见故障及排出方法介绍。

水流测速仪在测量时精度不准。

流速仪使用时，如发觉旋转部件松动，或轴向窜动，浆套与轴间隙过大，应立刻停止使用，进行检验。

便携式流速测算仪便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由LS1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、MT-B型流速流量仪、0.4m×4Ф16测杆组成。

全套仪器置于高级铝合金密码箱内。

使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

图1. 便携式流速仪安装图该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，是国内目前新型的便携式流速测量仪器。

一．仪器的技术要求：(K/b)N测速公式：V ＝—————＋ C/a(m/s)(自动计算) K/b 、C/a均为常数T仪器编号：＿＿＿＿＿、K或b＿＿＿＿＿、C或a＿＿＿＿＿＿测速范围：0.05-7.00 m/s (可到7.00m/s)测流误差：≤1.5%显示屏：2×16位液晶显示测量方式：测杆定位测量（亦可缆绳悬挂定位测量）温度范围：－20℃- 50℃电源：DC5V（四节5号镍氢充电电池）,充满后可连续工作40小时以上.二．测量原理：本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V·S（S为断面面积）1.流速测定：测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：(K/b)NV＝—————- ＋ C/a（m/s）T式中：V：测流时段内平均流速（m/s）b/K：桨叶水力螺距a/C：流速仪常数T：测流历时（单位为S）N：T时段内信号数S：断面面积Q：流量本仪器使用时，K/b 、C/a均为常数，测流时，设置T测出N，还可设置S，即可自动算出流速，和流量。

2. 流量的计算：流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量，本仪器会自动计算流量。

三．仪器的操作使用：正常时，插上插头，仪器电源即可通电显示上次关机时所选用流速仪参数。

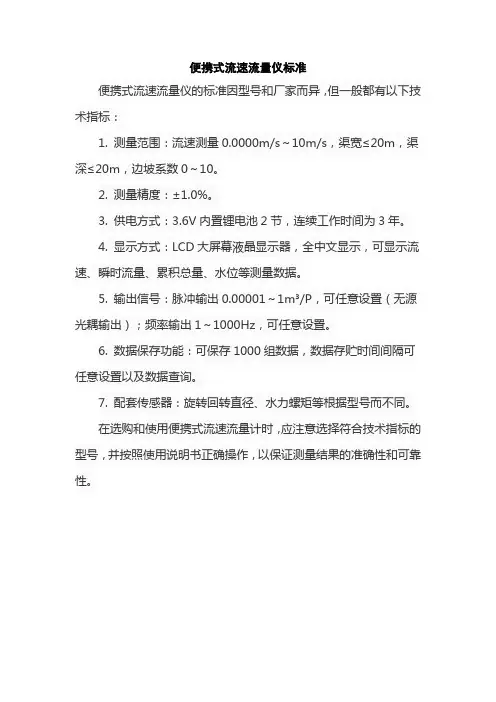

便携式流速流量仪标准
便携式流速流量仪的标准因型号和厂家而异，但一般都有以下技术指标：
1. 测量范围：流速测量0.0000m/s～10m/s，渠宽≤20m，渠深≤20m，边坡系数0～10。

2. 测量精度：±1.0%。

3. 供电方式：3.6V内置锂电池2节，连续工作时间为3年。

4. 显示方式：LCD大屏幕液晶显示器，全中文显示，可显示流速、瞬时流量、累积总量、水位等测量数据。

5. 输出信号：脉冲输出0.00001～1m³/P，可任意设置（无源光耦输出）；频率输出1～1000Hz，可任意设置。

6. 数据保存功能：可保存1000组数据，数据存贮时间间隔可任意设置以及数据查询。

7. 配套传感器：旋转回转直径、水力螺矩等根据型号而不同。

在选购和使用便携式流速流量计时，应注意选择符合技术指标的型号，并按照使用说明书正确操作，以保证测量结果的准确性和可靠性。

MT-A型便携式流速测算仪使用说明书3．4关机操作：每次使用完仪器，只要拨下插头，仪器即可自动关机，并保存关机前所选定流速仪型号和参数，在下一次使用时，只需插上插头，接好流速仪，按一次换屏键即可进行测流工作。

四.计算机联机运行(定货无要求时无此功能)首先用专用通讯电缆连接测算仪与计算机的通讯口，打开计算机进入WINDOWS平台中－程序－附件－通讯－超级终端，设置波特率为2400，通讯位为8位，停止位1位，奇偶校验为无，流控制为软件方式，选择正确的通讯口，接通测算仪的信号电源线，启动测流。

待每次测流历时结束后，测算仪自动送出一组数据到计算机屏幕显示。

K=7800 C=0.050 T=0106.5 N=0015 V=0.160K=7800 C=0.050 T=0108.4 N=0016 V=0.165五．仪器的维护：测算仪的维护，短期不用时，必须拨掉插头（断开电源）保存。

长期不用时，三个月须充电一次。

每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。

流速仪的保养、拆洗见流速仪说明书。

六．仪器的全套设备：MT-A流速测算仪一个16测杆(4-400) 一付LS1206B仪旋桨一架信号联线一付*通讯电缆（选配）一付*尾翼（选配）一只*托架（选配）充电器一只附件：MT-A型便携式流速测算仪使用说明书一本特别提醒:仪器首次次充电应大于3小时. 测试时间请设置20秒以上每次请将电池电用完后再充.（本机有过放过充保护）MT-A型便携式流速测算仪MT-A型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

便携式流速仪主要由LS1206B型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、LS1206B型流速测算仪、0.4m×4Ф16测杆组成。

全套仪器置于高级铝合金密码箱内。

使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。

便携式多普勒流速仪/流量计使用说明书V1.4江苏通达仪表有限公司目录第1章产品概述 (1)1.1原理与特性 (1)1.1.1原理 (1)1.1.2特性 (1)1.2性能指标 (2)1.2.1手持机性能 (2)1.2.2传感器性能 (2)1.3应用领域 (3)第2章仪器组装连接 (4)2.1组装说明 (4)2.2电气连接 (5)2.3传感器寄存器表 (6)第3章手持机使用方法 (7)3.1页面说明 (7)3.2开机/关机 (9)3.3充电 (9)第1章产品概述图1-1流速仪声学多普勒流速仪是应用于河流、明渠及管道等工况的流速流量检测仪器。

其采用超声波探测技术，测量精度高、稳定性好、受环境因素影响小，无转动件、维护频次低、工作可靠性高，是便携流速流量测量的首选产品。

1.1原理与特性1.1.1原理多普勒效应，发射和接收的超声波频率差与流速建立关系，超声波发射与接收的时间差与液位建立关系，静压式液位用于需要测量液位量程较大的工况，环境温度测量用于修正超声波实际传播速度。

1.1.2特性✓传感器支持瞬时流量与累计流量功能✓能测静止水的流速✓能测非满管、满管及明渠的流量✓能测矩形、圆形、梯形、三角形截面的流量✓流速测量范围宽，0~10m/s，双向✓流速测量精度高，1mm/s误差✓超声测量液位精度高，误差1mm（2m以内）✓纯物理方法测量，免标定，免校准✓支持静压测液位✓支持温度补偿流速测量与液位测量✓ModbusRTU协议✓传感器防护等级IP68，支持长期水下工作✓便携式方案：传感器+手持机+测量杆，手提箱容纳所有配件✓手提箱尺寸：435*320*135mm1.2性能指标1.2.1手持机性能手持机尺寸187*91*30mm重量0.3kg存储温度-20℃~60℃相对湿度5%~85%（无冷凝）防护等级IP67充电方式直充待机时长持续工作8小时显示参数流速、液位、温度、流量现场显示带背光的 4.3寸触摸屏数字接口RS485接口，Modbus协议。

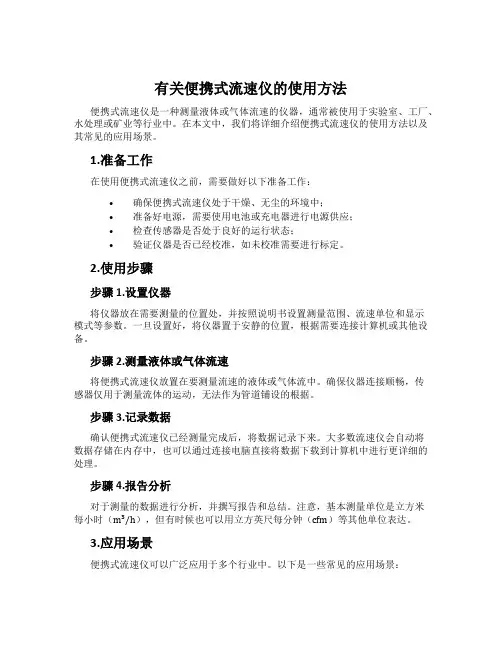

有关便携式流速仪的使用方法便携式流速仪是一种测量液体或气体流速的仪器，通常被使用于实验室、工厂、水处理或矿业等行业中。

在本文中，我们将详细介绍便携式流速仪的使用方法以及其常见的应用场景。

1.准备工作在使用便携式流速仪之前，需要做好以下准备工作：•确保便携式流速仪处于干燥、无尘的环境中；•准备好电源，需要使用电池或充电器进行电源供应；•检查传感器是否处于良好的运行状态；•验证仪器是否已经校准，如未校准需要进行标定。

2.使用步骤步骤1.设置仪器将仪器放在需要测量的位置处，并按照说明书设置测量范围、流速单位和显示模式等参数。

一旦设置好，将仪器置于安静的位置，根据需要连接计算机或其他设备。

步骤2.测量液体或气体流速将便携式流速仪放置在要测量流速的液体或气体流中。

确保仪器连接顺畅，传感器仅用于测量流体的运动，无法作为管道铺设的根据。

步骤3.记录数据确认便携式流速仪已经测量完成后，将数据记录下来。

大多数流速仪会自动将数据存储在内存中，也可以通过连接电脑直接将数据下载到计算机中进行更详细的处理。

步骤4.报告分析对于测量的数据进行分析，并撰写报告和总结。

注意，基本测量单位是立方米每小时（m³/h），但有时候也可以用立方英尺每分钟（cfm）等其他单位表达。

3.应用场景便携式流速仪可以广泛应用于多个行业中。

以下是一些常见的应用场景：检测水质便携式流速仪可以用于测量水流速、流量和水质。

使用便携式流速仪，可以快速测量水量和水质。

例如，在污水处理过程中，便携式流速仪可以检测到有害物质排放情况，以保证地下水资源的安全。

工业生产便携式流速仪同样可以用于测量气体和液体在工业生产中的流量，帮助监测生产过程中的产品质量和产量，并确定是否需要调整生产工艺。

环境监测便携式流速仪也可以用于环境检测中。

例如，在室外空气污染或尾气排放监测中，流速仪可以帮助监测空气中的二氧化碳和其他污染物质的含量，以改善环境质量。

结论总之，便携式流速仪是闪光的工具，能够测量气体和液体中的流速，从而帮助企业或政府部门提高生产效率和保护环境。
