PC3000使用图解

РС-3000 ®© ACELab Contents内容1. 个人计算机 -3000 合成物 (3)1.1. 目的 (3)1.2. 个人计算机 -3000 软件,版本 10.10 (3)1.3. 个人计算机 -3000 合成物随员,版本 10.10 (5)1.4. 担保 (5)1.5. 使用者登记 (6)1.6. 注册的个人计算机 -3000 使用者支持 (6)1.7. 个人计算机 -3000 合成物安装 (6)2. 全世界的考试人为任何的类型硬盘的诊断和修理 (8)2.1. 目的 (8)2.2. 准备为工作 (8)2.3. 数据输出在有个人计算机 -3000 的工作期间在 (8)2.4. 叁数输入因为正被测试的硬盘 (9)2.5. ........................................................................................................ 在操作模态的个人计算机 -3000 (9)2.5.1. 操作模态选择 (9)2.5.2. 看 S.M.A.R.T 。

推进力的叁数 (10)2.5.3. 推进力测试 (11)2.5.4. 控制器测试 (13)2.5.5. 合成物测试 (16)2.5.5.1. 硬盘向上测试成功的因素那"复杂的测试" (18)2.5.6. 背叛再布置 (19)2.5.6.1. 自动机械再布置 (19)2.5.6.2. 手册再布置 (20)2.5.6.3. 再布置解开 (20)2.5.7. 格式 (20)3. 个人计算机 -3000 贝壳 (22)4. 个人计算机- DEFECTOSCOPE Ver. 2.10 (29)4.1. 目的 (23)4.2. 准备为工作 (23)4.3. 有个人计算机-Defectoscope 的工作 (23)4.4. 表演的测试 (24)4.5. 个人计算机- Defectoscope 为硬盘修理使用 (25)4.6. 输出缺点申请结构 (25)5. 西方人数传 "鱼子酱" Arh.4"个人计算机-A313000" "个人计算机-A310100""个人计算机-A38400""个人计算机-一36400" (27)5.1. 目的 (27)5.2. 基本选项为 WD 鱼子酱 Arh.4 推进力修理 (27)5.3. 准备工作 (27)5.4. ..................................................................................................................................... 使用公用程序 (28)5.4.1. 伺服测试 (28)5.4.2. 表面测试. (37)5.4.3. 磁盘片固件地域 (29)5.4.4. 驾驶描述区域 (31)5.4.5. 格式 (31)5.4.6. 合乎逻辑的扫描 (31)5.4.7. S.M.A.R.T。

ACE LaboratorySoftware and hardware complex PC-3000中文说明书第一部分：PC3000-V12主菜单及各模块菜单第二部分：PC3000-V12的工具模块列表第三部分：PC3000-V11使用说明（整理）For diagnostics and repair of and hdd(ATA)PC-3000AT主菜单PC-3000各个模块主菜单一、 富士通V er 4.52（中文说明）1、Servo test 伺服测试1.1 |-------------------------------------------------------------------------------------------------|| The testimg procedure will destroy all user data drive| 这个测试程序将破坏驱动器的全部使用数据| test starting cylinder : xxxxxxxx| 测试开始的柱面: xxxxxxxx| test ending cylinder : xxxxxxxx| 测试结束的柱面: xxxxxxxx| place defecfs to : P-List| 放置坏道到: P-List (空格健变换P-List和Glist)| limit fo grouping into cylinders : xxxxxxxx| 一个柱面超过多少个坏道就封闭：|-------------------------------------------------------------------------------------------------|2、Surface test 表面测试(物理测试)2.1 |------------------------------------------------------------------------------------------------|| test starting cylinder : xxxxxxxxxx| 测试开始的柱面: xxxxxxxxxx| test ending cylinder : xxxxxxxx| 测试结束的柱面: xxxxxxxx| number of passes : 3| 通过的次数: 3 (可在1-x之间选择,默认是3)| number of retry of a defect : 3| 一个坏道重复测试的次数: 3(可在1-x之间选择,默认是3)| critical time test (ms): 300| 测试的临界时间(毫秒):300 (意思是停顿多少毫秒就视为坏道)| perform writing test : NO| 执行写测试: NO/YES (N)不是(y)是默认是(N)| use all heads while testing : yes| 当测试的时候使用全部的磁头: yes (y)是(n)是默认是(yes)| limit fo grouping into cylinders : xxxxxxx| 一个柱面超过多少个坏道就封闭：|------------------------------------------------------------------------------------------------|3、Disc firmware zone 碟片的固件区3.1 Work with the rom 对ROM 工作3.1.1 Review of the disc firmware zone in the ROM检看碟片固件地区的ROM 版本信息3.1.2 Read ROM to file 读ROM 文件3.1.3 Write ROM from file 写ROM 文件3.1.4 Supported ted ROMS 支持的ROM的所有型号3.2 work with disc firmware zone 对碟片固件地区工作3.2.1 Checking of disc firmware structure 检查碟片固件结构3.2.2 disc firmware data writing/reading 碟片固件数据写/读3.2.2.1 Exrtact MP from BASE <-| 从基地提取MP3.2.2.1.1 writing to disc drive <- 写硬盘3.2.2.1.1 writing of modules 写模块3.2.2.1.2 configuration pages writing 写结构页3.2.2.1.2 writing to folder 写文件夹3.2.2.2 Add MP to BASE 添加MP 数据库3.2.2.3 Delete MP from BASE 从数据库册除MP3.3.3 Reading of the modules 读模块3.3.4 Writing of the modules 写模块3.3.5 Regen translator 再生变换器3.3.6 Security subsystem 安全子系统3.3.8.1 show security information 显示安全信息3.3.8.2 Clear passwords 清除密码3.2 software hesds switching off 用软件关闭磁头3.3 spindle stop 主轴停转3.4 work with adaptives4、Disc ID 硬盘的身份(变硬盘的型号和容量)5、Formatting 低级格式化6、Logical scanning 逻辑扫描6.1 |--------------------------------------------------------------------------------------------|| initial LBA position : x| 初始LBA 位置: X| final LBA position : xxxxxxxxxxxx| 结束的LBA 位置: xxxxxxxxxxxx| reversive scanning ：NO| 从后面向前面扫描：NO （键入(Y)就从后面向前面扫描）| number of passes : 3| 通过的次数: 3 (可在1-x之间选择,默认是3)| number of retry of a defect : 3| 一个坏道重复测试的次数: 3(可在1-x之间选择,默认是3)| critical time test (ms): 300| 测试的临界时间(毫秒):300 (意思是停顿多少毫秒就视为坏道)| perform writing test : NO| 执行写测试: NO/YES (N)不是(y)是默认是(N)| verify instead of reading : yes| 校验代替读: yes|--------------------------------------------------------------------------------------------|7、S.M.A.R.T. table S.M.A.R.T 表7.1 to review S.M.A.R.T. table 观察S.M.A.R.T 表7.2 S.M.A.R.T. parameters reset 复位S.M.A.R.T. 参数7.3 to load S.M.A.R.T. (external module) 加载S.M.A.R.T. (外部模块)8、Defects table 坏道表8.1 to review defects teble 观察坏道表8.2 Add LBA defects 按LBA 添加坏道表8.3 Add LCHS derects 按柱面/磁头/扇区/长度添加坏道8.4 Add physical sector 按物理扇区添加8.5 Add physical tracks 添加物理磁道8.6 Group into tracks 封闭磁道8.7 import of logical defects table 逻辑坏道表的输入8.8 Erase defects table 删除坏道表9、Automatic mode 自动化模式10、EXIT 退出二、昆腾与迈拓(LE VQ系列)Ver 2.32（中文说明）1、Servo test 伺服测试1.1 |-------------------------------------------------------------------------------------------------|| The testimg procedure will destroy all user data drive| 这个测试程序将破坏驱动器的全部使用数据| test starting cylinder : xxxxxxxx| 测试开始的柱面: xxxxxxxx| test ending cylinder : xxxxxxxx| 测试结束的柱面: xxxxxxxx| place defecfs to : P-List| 放置坏道到: P-List 空格健变换P-List和Glist| limit fo grouping into cylinders : 64| 一个柱面超过多少个坏道就封闭: 64 (可以是2-63)|--------------------------------------------------------|2、Surface test 表面测试(物理测试)2.1 |-------------------------------------------------------------------------------------------------|| test starting cylinder : xxxxxxxxxx| 测试开始的柱面: xxxxxxxxxx| test ending cylinder : xxxxxxxx| 测试结束的柱面: xxxxxxxx| number of passes : 3| 通过的次数: 3 (可在1-x之间选择,默认是3)| number of retry of a defect : 3| 一个坏道重复测试的次数: 3(可在1-x之间选择,默认是3)| critical time test (ms): 300| 测试的临界时间(毫秒):300 (意思是停顿多少毫秒就视为坏道)| perform writing test : NO| 执行写测试: NO/YES (N)不是(y)是默认是(N)| use all heads while testing : yes| 当测试的时候使用全部的磁头: yes (y)是(n)是默认是(yes)| place defects to : P-List| 放置坏道到: P-List 空格健变换P-List和Glist| limit fo grouping into cylinders : 64| 一个柱面超过多少个坏道就封闭: 64 (可以是2-63)|---------------------------------------------------------------------------------------------------------|3、Disc firmware zone 碟片的固件地区3.1 Work with the rom 对ROM 工作3.2 work with disc firmware zone 对碟片固件地区工作3.2.1 Checking of disc firmware structure 检查碟片固件结构3.2.2 disc firmware data writing/reading 碟片固件数据写/读3.2.2.1 Exrtact MP from BASE <-| 从数据库提取MP3.2.2.1.1 writing to disc drive <- 写硬盘3.2.2.1.1 writing of modules 写模块3.2.2.1.2 configuration pages writing 写结构页3.2.2.1.2 writing to folder 写文件夹3.2.2.2 Add MP to BASE 添加MP 到数据库3.2.2.3 Delete MP from BASE 从数据库删除MP3.2.3 Configuration pages reading 构造页读3.2.4 Configuration pages writing 构造页写3.2.5 Reading of the modules 读模块3.2.6 Writing of the modules 写模块3.2.7 Detailed COM log 详细COM log3.2.8 Security subsystem 安全子系统3.2.8.1 show security information 显示安全信息3.2.8.2 Clear passwords 清除密码3.3 Configuration changing 改变内部构造3.4 Load LDR-file to disc RAM 加载LDR 文件到碟片的RAM3.5 spindle stop 主轴停转4、Disc ID 硬盘的身份(硬盘的型号和容量)5、Logical scanning 逻辑扫描5.1 |---------------------------------------------------------------------------------------------|| initial LBA position : x| 初始LBA 位置: X| final LBA position : xxxxxxxxxxxx| 结束的LBA 位置: xxxxxxxxxxxx| reversive scanning : NO| 从后面向前面扫描: NO 键入(Y)就从后面向前面扫描| number of passes : 3| 通过的次数: 3 (可在1-x之间选择,默认是3)| number of retry of a defect : 3| 一个坏道重复测试的次数: 3(可在1-x之间选择,默认是3)| critical time test (ms): 300| 测试的临界时间(毫秒):300 (意思是停顿多少毫秒就视为坏道)| perform writing test : NO| 执行写测试: NO/YES (N)不是(y)是默认是(N)| verify instead of reading : yes| 校验代替读: yes| place defecfs to : P-List| 放置坏道到: P-List 空格健变换P-List和Glist|----------------------------------------------------------------------------------------------|6、S.M.A.R.T. table S.M.A.R.T 表6.1 to review S.M.A.R.T. table 观察S.M.A.R.T 表6.2 to load S.M.A.R.T. (external module) 加载S.M.A.R.T. (外部模块)6.3 S.M.A.R.T. parameters reset 复位S.M.A.R.T. 参数7、Defects table 坏道表7.1 to review defects teble 观察坏道表7.2 Add LBA defects 按LBA 添加坏道表7.3 Add physical sector 按物理扇区添加7.4 Add physical track 按物理磁轨添加7.5 Grouping defects into tracks 封闭坏道到磁轨里7.6 import of logical defects table 逻辑坏道表的输入7.7 Erase defects table 删除坏道表7.8 Defects table export 坏道表输出7.9 Defects table import 坏道表输入7.10 Work with module 06h 对06h 模块工作8、Automatic mode 自动化模式9、SELFSCAN 自我扫描9.1 condition viewing 条件观察9.2 load selfscan 加载自我扫描9.3 start selfscan 起动自我扫描9.4 stop selfscan 停止自我扫描10、EXIT 退出三、西数(EB AB BB JB DA)(中文说明)1、Disk firmware zone 磁盘固件区1.1 Disk firmware zone 磁盘固件区1.1.1 disk firmware surface test 硬盘固件表面测试(硬盘固件物理测试)1.1.2 disk firmware structure test 硬盘固件结构测试及观查1.1.3 disk firmware data read/write 硬盘固件数据读/写1.1.3.1 write FW to the disk 写FW到硬盘1.1.3.2 Add FW to the DATABASE 添加FW到数据库1.1.3.2 Remove FW the DATABASE 册除FW数据库1.1.4 Read modules 读模块1.1.5 write modules 写模块1.1.6 Erase firmware area 清除固件范围1.1.7 Change Servo Area SPT 改变伺服范围1.1.8 Security subsystem 安全子系统1.2 Translator operations 变换器操作1.3 Spindle stop 主轴停转1.4 Change time scale 改变时间等级2、drive description 驱动器描写(改硬盘容量)3、Formatting 低级格式化3.1 Take into account PList and Glist 考虑PList和GList3.2 Take into account Plist 考虑PList3.3 Take into account Glist 考虑GList3.4 Do not Take into account neither PList and Glist PList 和GList 两者都不考虑4、Logical structure scaning 逻辑结构扫描4.1 |----------------------------------------------------------------------------------------------------|| start LBA : x| 开始LBA : X| End LBA : xxxxxxxx| 结束LBA : XXXXXXXX| passes : 3| 通过的次数: 3| carefulness index : 3| 仔细指标| perfrom writing test : NO| 按照写测试| verification instead of reading : yes| 校验代替读|---------------------------------------------------------------------------------------------|5、S.M.A.R.T. table S.M.A.R.T. 表6、Defects table 坏道表6.1 View defects table 观察坏道表6.2 Add physical track 添加物理磁道6.3 import logical defects table 输入逻辑坏道表6.4 clear defects table 清除坏道表6.5 move G-List to P-List G-List 转P-List6.6 Group to tracks 封闭磁道7、Automatic mode 自动模式8、Exit 退出四、迈拓ver1.07 （中文说明）迈拓ver1.20 （中文说明）1、Logicaln scanning 逻辑扫描1.1 |------------------------------------------------------------------------------------------------ || initial LBA position:xxxxxxx| 开始位置| final LBA position:xxxxxxxx| 结束位置| reversive scanning:on| 反向扫描打开、关闭| number of passes:3| 通过的次数| perform writing test:on| 执行写测试打开关闭| verif. instead of reading| 读版本代替| put defects to:p-list| 放置默认列表|---------------------------------------------------------------------------------------------------|2、disc firmware zone 固件区2.1 work with momeory buffer 操作存储缓冲器1.1 memory buffer reading 存储缓冲器读1.2 memory buffer writing 存储缓冲器写2.2 work with sa 操作sa1.1 checking of disc fw structure 检查磁盘固件结构1.2 sa surface checking sa表面检查1.3 reading of the modules 读那个模块1.4 writing of modules 写那个模块1.5 reading modules groups 读全部模块1.6 writing modules groups 写全部模块1.7 sa write test sa写测试1.8 modules repairing 模块修理1.9 transltor regeneration 扇区再生1.10 spindle stop 主轴停转2.3 LDR-file loading 加载ldr文件2.4 LDR-file creation 制造ldr文件2.5 security subsystem 安全系统3、disc id 硬盘id号4、defects table 缺陷表1.1 view p-list 查看p-list1.2 view g-list 查看g-list1.3 move g-list defects to p-list 转移g表到p表1.4 erase g-list 擦除g-list1.5 erase g-list and p-list 擦除g-list和p-list1.6 import from defectoscope 引入探测器5、exit 退出五、西捷（中文说明）六、IBM （中文说明）PC3000-解密版的安装方法：1、PC3000运行于DOS系统。

pc3000中文使用教程PC-3000是由俄罗斯著名硬盘实验室-- ACE Laboratory研究开发的商用的专业修复硬盘综合工具。

它是从硬盘的内部软件来管理硬盘，进行硬盘的原始资料的改变和修复。

可进行的操作： 1 伺服扫描 2 物理扫描 3 lba地址扫描 4 屏蔽成工厂坏道（p-list） 5 屏蔽磁头 6 屏蔽磁道 7 屏蔽坏扇区 8 改bios的字（参数） 9 改lba的大小 10 改sn号 11 查看或者修改负头的信息二、PC3000主要用途软硬件综合工具“PC-3000"主要用来专业修复各种型号的IDE硬盘，容量从20MB至200GB，支持的硬盘生产厂家有： Seagate（希捷）， Western Digital（西部数据），Fujitsu（富士通）， Quantum（昆腾）， Samsung（三星）， Maxtor（迈拓）， Conner, IBM, HP, Kalok, Teac, Daeyoung,and Xebec等。

使用РС-3000有可能修复 50-80% 的缺陷硬盘。

如此高的修复率是通过使用特别的硬盘工作模式来达到的（比如工厂模式），在特别的工作模式下可以对硬盘进行如下操作：内部低级格式化；重写硬盘内部微码模块(firmware)；改写硬盘参数标识；检查缺陷扇区或缺陷磁道，并用重置、替换或跳过忽略缺陷的等方式修复；重新调整内部参数；逻辑切断(即禁止使用)缺陷的磁头; S.M.A.R.T参数复位.... 其中，重写内部微码(Firmware)模块对在一些情况下对数据恢复有特别的功效, 如: Maxtor美钻、金钻、星钻系列硬盘加电后不能被正确识别（无磁头杂音）；Fujitsu MPG及MPF系列硬盘加电后磁头寻道基本正常，但不能被正确检测到；IBM腾龙系列有磁头寻道声（无杂音），但不能被正确识别； Quantum 硬盘能被检测到，但无法读写；WD EB及BB系列硬盘能被检测到，但无法读写......以上所列的这些故障，一般不属于硬件故障。

PC3000 for windows UDMA详细说明PC-3000PC-3000不止是一种工具，更是一种技术，当硬盘驱动器为物理损坏时，可以让数据恢复公司在典型数据恢复环境中修复硬盘访问用户的数据。

此项技术适用于涉密政府机关、军队、大中型企业、数据恢复公司。

什么是PC-3000 for windows(UDMA)?这是一款新的软件，它结合了我们的第一代产品功能和特点：PC-2000 MFM/RLL, PC-3000 DOS (ISA), 和PC-3000 for Windows PCI的优点。

这些软件都是为世界范围的数据恢复专家所认可的。

目前国内很多数据恢复公司，国家机关都在用这种数据恢复设备。

基本操作原理.PC-3000 for windows(UDMA)是基于以下原理:1.这款产品由通用程序和专用程序组成.通用程序可以很快速地诊断硬盘，给客户对下一步硬盘修复的方法提供有效的信息。

支持任何3.5" . 2.5"，1.8" 串口或PATA 硬盘或1.0"闪存接口硬盘。

专业程序提供在专业的工厂模式下诊断和恢复硬盘的功能。

该模式是不能通用，它对每一个硬盘系列都是唯一的。

这就是为什么该工具要为每个硬盘系列准备单独的工厂模式程序的原因。

专业程序提供更深层次的驱动器故障检测以及功能修复。

另外，如果硬盘不能被修复，这个套装也可以获取到用户数据。

2.对硬盘的操作都可通过PC-3000 for windows UDMA的专门双端口测试卡来实现.3.所有切换硬盘至工厂模式的专业接口和适配器均包含在此套装中.4.这个套装同样也包含工厂硬盘资源的数据库：闪存硬盘ROM内容，服务区模块和轨道，等。

所有的资源都根据系列，型号和固件版本来分组。

你可以在数据库中搜索特定资源，也可从最新型号硬盘中增加新对象.PC-3000 for windows(UDMA)可解决什么问题?专家们在使用这个工具时会有不同的熟练程度。

PC3000中文版说明书PC－3000的使用您购买了一款绝妙的硬盘修复工具――PC3000。

如果您以前常常修理硬盘，很可能你跳过了这一章，然而，如果您没有大量经验的话，作者建议你在开始之前读这一章――“IDE (ATA) HDD。

技术说明，IDE（ATA）HDD修理的基础”这一章包括一段对PC－3000简单的“指引”修理硬盘，不要急于动用专门的技术设备。

首先，任何硬盘都要用PC－3000AT通用测试器（包括在PC3000里）检查一遍。

这能帮你找到缺陷并决定接下来的动作的结果。

为了达到这个目的，把硬盘连接到测试板PC3000PRO上打开电源然后运行PC300AT.exe程序，电源打开后硬盘应该带动梭型马达向上旋转并开始（零轨道搜寻）。

在这个过程中你将听到安放部件的典型声音。

初始化过程结束后硬盘会发送读取信号，如果没有出现这种情况（梭型马达不转或不向上旋转或听到磁头撞击的声音）那么你就要使用Part2.2技术附录中介绍的方法。

硬盘读取检查后（DRDY=DSC=1, BUSY=0）,程序会讨善从硬盘描述区域读取数据。

如果得去信号没有还到程序的话，相关的信息就会出现。

这种情况下，就要使用“IDE (ATA) HDD技术说明，IDE (ATA) HDD修理基础”这一章中2.2.1这段介绍的方法。

如果，尽管能受到硬盘读取信号，但不能读取硬盘描述数据（程序送出“硬盘参数没有决定”）或参数读取错误。

这可能意味着不是读取路线有误就是磁盘固件损坏。

（在相关的技术设备帮助下固件的数据可以恢复）然而，可能磁盘没有一个硬盘描写区域（这主要是老的KALOK/ XBEC 型号）或磁盘包含的参数不能用于硬盘操作（例如，Conner CP-3000）在这种情况下就要人工输入参数或从PC3000－AT的数据库中提取才能使测试过程顺利进行。

用PC3000-AT测试后和对它的缺陷作出一各初步的决定后（方法在“IDE (ATA) HDD。

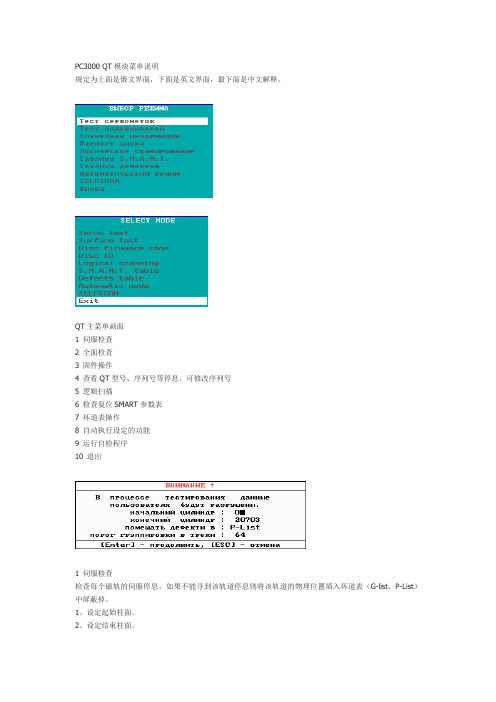

PC3000 QT模块菜单说明规定为上面是俄文界面，下面是英文界面，最下面是中文解释。

QT主菜单画面1 伺服检查2 全面检查3 固件操作4 查看QT型号、序列号等停息，可修改序列号5 逻辑扫描6 检查复位SMART参数表7 坏道表操作8 自动执行设定的功能9 运行自检程序10 退出1 伺服检查检查每个磁轨的伺服停息，如果不能寻到该轨道停息则将该轨道的物理位置填入坏道表（G-list、P-List）中屏蔽掉。

1。

设定起始柱面。

2。

设定结束柱面。

3。

发现坏道后写入哪个坏道表（G-List、P-List按空格进行选择）。

4。

64可设定其它值，当发现64个连续的坏道后把整个磁轨屏蔽。

2 全面检测该操作会把硬盘上所有数据清楚，对于数据恢复操作的硬盘请小心使用。

同样是检测硬盘的物理坏道操作，但是这个操作测2试过程对每一个物理扇区进行读写校验，所以执行这个过程花费时间较长，但测试结果全面可靠。

1。

设定起始柱面。

2。

设定结束柱面。

3。

测试通过次数。

4。

测试故障次数。

5。

每个扇区测试工作周期时间，毫秒为单位。

6。

是否进行写测试，默认为不写。

7。

是否使用所有的磁头，默认为使用。

8。

故障物理地址填入哪个坏道表，空格选择(Glist、Plist)。

9。

发现几个连续的坏扇区将屏蔽些轨。

3 固件区操作这个操作是整个硬盘修复的核心操作，主要是复位修正硬盘的固件代码、参数。

3-1 对ROM操作。

3-2对硬盘固件区操作。

3-3更改硬盘出厂配置。

3-4将LDR文件读入RAM。

3-5停转硬盘。

3-1 生成BIN文件将硬盘固件的参数停息、模块等全部写入一个BIN文件，以备将来使用。

3-2 对硬盘固件区操作这个操作是QT硬盘修复的核心所在，大部份的修复工作都需要在此完成，请大家要尽可能的掌握这个功能模块的使用技巧。

3-2-1 固件结构检查3-2-2 硬盘固件数据库备份还原操作3-2-3 读取硬盘设置页3-2-4 写硬盘设置页3-2-5 读取硬盘模块页3-2-6 写硬盘模块页3-2-7 是否向COM口输出日志信息3-2-8 安全设置3-2-2 硬盘固件数据库备份还原操作可以备份、还原当前硬盘的模块页、设置页信息到数据库中，以便将来在修复同种型号硬盘时使用。

1.Seagate 3.5”SATA驱动器与终端的连接Seagate 3.5 “ SATA驱动器与终端的连接如图所示（注意：图中说明的是连接到终端的方法，对驱动器全功能工作应该通过相应的PC SATA-PATA适配器连接到系统的ATA端口）。

PC-SEAGATE适配器Seagate 3.5”PATA驱动器与终端的连接PC-3000 UDMA测试卡PC-USB终端适配器PC-SEAGTE跳线插口Seagate 3.5”SATA驱动器与终端的连接2.Seagate 2.5”（Momentus）驱动器与终端的连接Seagate 2.5”（Momentus）驱动器与终端的连接如图所示，Seagate Momentus驱动器在PC-2转接卡上的跳线如图所示。

Seagate 2.5”（Momentus ）驱动器与终端的连接3. PC-USB-TERMINAL 适配器的连接把USB 适配器连接到主板的相应端口后，应运行CP2101_Drivers.exe 应用程序（可以通过PC3000安装光盘或PC3000服务器上用户个人账号的升级目录获取），按照向导的提示安装合适的驱动程序。

安装完成后，打开windows 设备管理器，确认正确安装。

首先，检查系统中是否存在适配器芯片驱动，如图所示，然后，确定安装并激活了COM 仿真端口，如图所示。

注意：系统可能会指派一个PC3000套件使用的、在COM1~COM4范围以外的新的COM 端口号。

这种情况下，可以在其设置中更改端口号。

定义COM 端口号后，更需要在设备对话框中指定端口号，如图所示。

PC-3000UDMA 测试卡 PC-2适配器 PC-USB 终端适配器准备工作到此完成。

当然，要开始对驱动器工作，还要按照本节前面的介绍把它连接到适配器。

4.对通过PC-USB-TERMINAL适配器连接的驱动器进行故障诊断如果知道一个驱动器功能正常，但它却对终端命令没有反应，就要检查它与计算机之间的连接，可以使用如下方法检查PC-USB-TERMINAL适配器。

2.5.5 综合测试2.5.5.1 综合测试的组成2.5.6 缺陷重设2.5.6.1 自动重设2.5.6.2 手动重设2.5.6.3 撤消重设2.5.7 格式化三.PC-3000 SHELL 外壳程序四.PC-DEFECTOSCOPE 缺陷探测器 Ver.2.104.1 用途4.2 准备工作4.3 使用PC-DEFECTOSCOPE工作4.4 进行测试4.5 将PC-DEFECTOSCOPE用于硬盘维修4.6 输出的缺陷列表文件的结构一. PC-3000综合工具1.1 用途软硬件综合工具PC-3000版本10.10被设计用于诊断和维修任何IDE接口及其改进(ATA,ATA-2,ATA-3,ATA-4,Ultra ATA,E-IDE,UDMA66)型的硬盘驱动器, 并可利用特别的专用工具模块(参看工具模块列表)在先进的工厂模式下修理和恢复各种被广泛使用的硬盘驱动器:Conner, Daeyoung, Fujit su(富士通), Hitachi(日立), IBM, Kalok,Maxtor(迈拓), NEC, Quantum(昆腾), Samsung(三星), Seagate(西捷), Teac, Western Digital(西部数据), Xebec. 1.2 PC-3000 软件部分,版本10.10Universal software 通用软件PC-3000 SHELL PC-3000 外壳程序是PC-3000综合工具中用于快捷方便的启动各个工具的图形化界面.PC-3000AT Ver. 4.05 用于诊断和修理任何类型的硬盘驱动器的通用测试工具PC-DEFECTOSCOPE 缺陷探测器 Ver 2.10 用于搜索和隐藏不稳定坏扇区的通用程序 PC-ACIDENT 西部数据(WD)AC系列硬盘驱动器的识别工具Technological utilities各专用工具模块(列表)(略)1.3 PC-3000综合工具套件, 版本10.10(略)1.4 质量保证(略)1.5 用户注册(略)1.6 PC-3000注册用户支持(略)1.7 PC-3000 综合工具的安装注意! 要运行PC-3000综合工具, 你需要一台386/486/Pentium级别的pc机, 支持EGA/VGA/SVGA显示模式的显示器, 以及5.0&nbsp;或更高版的MS-DOS. 要运行PC-3000综合工具中的软件, 剩余可用内存应不低于600KB,(可以在DOS下打入mem /f命令检查可用内存总数). 也可以启动win95/98系统但不进入win95/98的图形化界面的方式运行pc-3000.(启动95/98时按F8键进command prompt mode --译者注). pc-3000的卡使用的硬件中断号(IRQ)为12,输入/输出(I/O)端口地址范围是100H 到 10FH. 注意! 这个工具中的有些程序使用了覆盖技术, 建议在DOS或WIND OWS中加载磁盘缓冲程序SMARTDRV.EXE.(可以加快覆盖模块从磁盘上调入内存的速度 --译者注).注意! 如果待测硬盘驱动器的CHS参数输入不正确, PC-3000AT将不能正确测试和诊断这个硬盘驱动器.在手工输入待测硬盘驱动器参数或从数据库中为待测硬盘驱动器选择合适参数时,待测硬盘驱动器在LBA扇区定址模式下的可用扇区总数会被计算, 这个数值等于柱面数(CYL),磁头数(HEAD),扇区数(SEC)三者的乘积.当待测硬盘驱动器的CHS参数被定好之后, PC-3000AT就会进入MODE SELECTION(工作模式选择)菜单.2.5 PC-3000AT 的工作模式2.5.1 MODE SELECTION 工作模式选择在工作模式选择菜单中可以用上([Up])下([Down])光标键及回车([Enter])键选择工作模式, 用[Cancel]和[Exit]键退出所选择的工作模式.工作模式选择菜单的主菜单:MODE SELECTION(工作模式选择)Drive type selection (硬盘驱动器类型选择)Drive test (驱动器测试)Controller test (控制器测试)Complex test (综合测试)Defects relocation (缺陷重设)Formatting (格式化)Exit (退出)Drive type selection(硬盘驱动器类型选择)--此工作模式用于由PC-3000AT软件测定待测硬盘驱动器的类型及参数(可能使用标准ATA命令ECH , I dentify Drv识别硬盘驱动器)或由用户手工输入硬盘驱动器参数.Drive test(驱动器测试) -- 此工作模式用于测试和修理:--read/write channel 读写通道 (硬盘电路系统中对磁头读取的微弱信号进行放大,滤波,数据/时钟分离; 对数据进行编码,磁头写电流驱动,写预补偿的电路部分 --译者注).--positioning system 磁头定位系统. (硬盘机械系统中, 用于移动磁头到指定磁道的零部件总成, 目前普遍使用音圈电机(VCM)带动磁头臂旋转的磁头定位方式 --译者注)--spindle motor and its controller chip 主轴电机及其控制芯片 (主轴电机用于旋转盘片, 目前常用直流无刷电机; 电机控制芯片负责驱动直流无刷电机旋转及稳速控制 --译者注.)Controler test(控制器测试) -- 此工作模式用于测试和修理:--interface controller 接口控制器 (硬盘电路系统中负责主机接口, 缓存接口, 驱动器接口的部件 --译者注)--MPU微处理器 (硬盘驱动器的控制中心, 在固件[firmware - 固化在ROM芯片中及存放在盘片上的使用该种微处理器指令系统编写的专用软件]控制下负责完成寻道, 纠错 , 自动化缺陷重设等工作. --译者注)--Read/write channel 读写通道 (硬盘电路系统中对磁头读取的微弱信号进行放大,滤波,数据/时钟分离; 对数据进行编码, 磁头写电流驱动的电路部分 --译者注).--buffer RAM 缓冲存储器 (硬盘驱动器电路系统中负责存储从读写通道读取的扇区数据, 并将其通过接口传送给PC; 存储从接口由PC传送来的数据, 送入读写通道的电路部分 --译者注)Complex test(综合测试) 由用户输入参数,PC-3000AT输出信息操控形式的工作模式.Defects relocation(缺陷重设) --选这个工作模式,如待测硬盘驱动器支持缺陷重设机制, PC-3000AT会利用缺陷重设机制进行缺陷重设.Formatting(格式化) --在此工作模式下, PC-3000AT会对支持ATA标准命令50H(格式化磁道命令 --译者注)的硬盘驱动器执行正确的格式化修复过程.Exit(退出) --从PC-3000AT程序中退回到PC-3000 SHELL 外壳程序界面或者退到DOS下.按键[SMART]及[Passp]用于查看硬盘驱动器的S.M.A.R.T参数以及硬盘驱动器的描述说明区域内存放的信息. 这些信息是由PC-3000AT使用ATA -4标准的Identify DRV命令从硬盘驱动器读取并解码而来.2.5.2 查看硬盘驱动器的S.M.A.R.T(Self-Monitor Analysis and Reporting Technology)参数(Self-Monitor Analysis and Reporting Technology 是指自我监测,分析,报告技术, 在ATA-3标准中被引入.采用SMART技术,在硬盘驱动器工作的同时,硬盘驱动器的微控制器会在固件中的SMART程序模块控制下自动持续定期监视驱动器部分,电路部分的工作状态参数, 一旦它们的值超过临界值时,会以某种方式向主机报告该硬盘驱动器已经不可靠,请将硬盘上的数据备份 --译者注)按下[SMART]键会在屏幕上看到以下这些S.M.A.R.T参数:ID -监控参数编号对于西部数据(Western Digital)硬盘驱动器, 编号与驱动器的SMART参数对应关系列表如下：ID(编号) 监控参数1 读取出错比率4 驱动器启动/停止次数5 因出错而被重设的扇区总数10 主轴电机启动失败重试次数11 驱动器校准(回零磁道)失败重试次数199 ULTRA DMA CRC 错误率 (ULTRA DMA 由ATA-4标准引入, 这种数据传输模式增加了对传输的数据的CRC循环冗余码校验过程 --译者注）200 出错区域比率 (现今IDE硬盘驱动器皆使用ZBR[分区域记录]技术, 盘片表面划分为数个区域, 不同区域的磁道扇区数目不同, 同一区域内各磁道扇区数相同, 盘片外圈区域磁道长扇区数目较多, 盘片内圈区域磁道短扇区数目较少. --译者注)对于富士通(Fujitsu)硬盘驱动器, 编号与驱动器的SMART参数对应关系列表如下：ID(编号) 监控参数1 读取出错比率2 数据传输速率(带宽)指标3 主轴启动时间 (从驱动器加电至正常工作电压, 至主轴电机启动达到正常转速, 使驱动器进入就绪状态所经历的时间 --译者注)4 主轴电机被激活的次数 (主轴电机可以被电源管理模式命令停转, 在唤醒时被激活启动 --译者注)5 因缺陷而被重设替换的扇区总数7 寻道错误比率8 寻道时间指标9 加电工作时间10 启动主轴电机重试次数12 硬盘驱动器加电/断电次数199 Ultra ATA CRC 错误比率200 写入出错比率注意! 同一编号在不同厂商的硬盘驱动器中对应不同的监控参数.Attribute value属性(指监控参数)的当前值 --属性值的范围为1 到 253. 最初属性值是最大值. 伴随着硬盘驱动器的运行老化将快要失灵, 属性值会跟着降低. 因此属性值较高说明硬盘驱动器出故障的可能性很小, 而属性值较低则说明硬盘驱动器的可靠性已经很低,出故障的可能性很高. 代表硬盘驱动器可靠性的各项属性值的上界通常设为100(如IBM,Quantum,Fujitsu的硬盘驱动器) 或 253(Samsung 三星硬盘驱动器). 不过,也有例外,如由西部数据制造的WDAD34000, WDAC33100, 及WDAC31600这几款型号的硬盘驱动器可靠性属性值初值被设为200, 而下界是100. Threshold value属性的极限值(临界值) -- 由硬盘驱动器开发商决定每项属性的极限值. 即使仅有一项属性值低于它的极限值, 也意味着存放在这个硬盘驱动器上的数据已经很危险了.可靠性属性的组成项目及初值,极限值由硬盘驱动器生产商根据每种硬盘驱动器类型分别确定."Pre-Failure/advisory (即将失灵/通知)"位 - 这是一个由所有属性值综合确定的参数. 用于指示快要失灵的硬盘驱动器的状态. 这一位可以用来指示硬盘驱动器的三种状态:"Pre-Failure/advisory (即将失灵/通知)"位 - 值为 0, 同时各项可靠性属性值高于极限值, 说明硬盘驱动器目前处于可靠性很高的状态."Pre-Failure/advisory (即将失灵/通知)"位 - 值为 0, 同时各项可靠性属性值快要小于极限值, 说明硬盘驱动器目前处于可靠性较低的状态."Pre-Failse/advisory (即将失灵/通知)"位 - 值为 1, 同时各项可靠性属性值小于极限值 , 说明硬盘驱动器即将失灵."Result"结果 -- 由所有监控参数综合决定的一般化结果.有以下几种结果:OK -- 当前各项属性值远高于对应的各项极限值.! -- 当前有属性值低于对应的极限值, "即将失灵/通知"位值为 0;!!! -- 属性值低于对应的极限值, "即将失灵/通知"位值为 1;如果待测硬盘驱动器不支持S.M.A.R.T诊断, 按下[SMART]键会使硬盘驱动器指示ABRT(abort放弃)错误,并且PC-3000AT会在屏幕上显示如下消息:This drive does not support S.M.A.R.T (这台硬盘驱动器不支持S.M.A.R.T.)2.5.3 驱动器测试Drive test(驱动器测试) -- 此工作模式用于测试和修理:--读写通道 (硬盘电路系统中对磁头读取的微弱信号进行放大,滤波,数据/时钟分离, 对数据进行编码, 磁头写电流驱动,写预补偿的电路部分 --译者注).--磁头定位系统. (硬盘机械系统中, 用于移动磁头到指定磁道的零部件总成, 目前普遍使用音圈电机(VCM)带动磁头臂旋转的磁头定位方式 --译者注)--主轴电机及其控制芯片 (主轴电机用于旋转盘片, 目前常用直流无刷电机; 电机控制芯片负责驱动直流无刷电机旋转及稳速. --译者注)测试信息会显示在屏幕的STATE(状态)栏上:Ready/Busy (就绪/忙) --根据硬盘驱动器的状态寄存器中的BSY位的值指示硬盘驱动器的当前状态是已经就绪在等待主机命令还是尚在"忙着"执行上一条主机命令而未就绪.CYL (柱面号) 当前(活动)的柱面号HEAD (磁头号) 当前(活动)的磁头号ERRS (错误数) 已经检测到的错误数量各个按键作用:按PC-3000AT测试工具的键盘(电脑键盘右部的数字小键盘区上预设)上的键可执行下列功能.[Tran.]按键 : 硬盘驱动器扇区逻辑地址转换物理地址正确性测试[Step-]按键 : 磁头后退一个磁道,当前活动柱面号减1[Step+]按键 : 磁头前进一个磁道,当前活动柱面号加1[X->0] 按键 : 硬盘驱动器重新校准, 也就是把磁头移动到零磁道上[A<->B]按键 : 磁头在两个指定磁道之间反复移动[RND]按键 : 磁头在两个指定磁道之间的各磁道随机寻道[Eras]按键 : ERASE(擦除),将硬盘驱动器的所有扇区写零[View]按键 : 在屏幕上查看硬盘驱动器的扇区内容[Wrt]按键 : 选择一个代码, 写入当前磁道的所有扇区[Hd]按键 : 切换(选择)磁头[T]按键 : 测量盘片旋转一周所用的时间(以毫秒ms为单位),以及盘片转速(以转数/每秒rev/s为单位)将磁头定位到指定的磁道上 ---如果指定磁道与当前磁道相距不远, 那么用[STEP-](后退一个磁道), [SETP+](前进一个磁道)按键来移动磁头就很方便. 在移动到跟当前磁道相距很远的磁道时, 就应该按[X->A]键, 屏幕上会有一个提示请你输入要移到的磁道编号(A), 这个值输入完毕后按[Enter](回车)键.如果有数字输入不正确, 可以按退格(backspace)键删除这一位数字.Positioning between two given cylinders (在两个指定的磁道间进行磁头定位)---要让磁头在两个给定的磁道(磁道A,磁道B)间进行反复移动, 应按下[A<->B]键. 屏幕上会显示一个提示请你输入磁道(柱面)A和磁道(柱面)B的磁道号,磁头会在这两个磁道间定位.输入数值完毕按[Enter]键, 硬盘驱动器就会在这两个被选定的磁道(柱面)间不停的来回移动磁头. 磁头定位过程可以靠按[Cancel]键中断,或按[Exit]键中断并退出测试模式. 要使磁头在两个指定磁道(柱面)之间进行随机寻道定位, 应该按[RND]键. 开始和结束磁道(柱面)号的输入与在两磁道间反复移动磁头的模式类似.Write (写入) --按下[Wrt]键会进入写入代码选择菜单:0000FFFF5555AAAA6DB69999选择写入代码完毕后按[Enter]键.写入操作会在硬盘驱动器当前磁道的所有扇区执行.注意! 写代码到选定的磁道上会销毁用户的数据.View the sector contents (查看扇区内容) --在按下[View]键后, 你必须输入起始的柱面号,磁头号和扇区号. 然后扇区的内容会显示在屏幕上, [Up]键和[Down]键可以让你查看(当前扇区)前面的或后面的扇区. 你可以按[Cancel]键退出扇区查看模式,或按[Exit]键退出并随后退回到主菜单.Erase (擦除) --按[Eras]键会使引起下列消息显示:ARE YOU SURE? (你确认吗?)press [Enter] or [Cancel] (按[Enter]键或[Cancer]键)在按下[Enter]键后, 硬盘驱动器会重校准磁头(磁头回零磁道)并开始从零柱面零磁头写空值(null). 擦除过程可以被按[Cancel]键中断或按[Exit]键中断并随后退回到主菜单.注意! 擦除会破坏用户数据!Drive translator test (硬盘驱动器逻辑地址到物理地址转换测试) --在按下[Tran]键后你必须输入准备测试的区域的开始和终止柱面. 这种测试将以两遍的方式进行,第一遍在每一个扇区写入这个扇区对应的(用该扇区地址计算出的)数值,而第二遍读每一个扇区中写入的数值并将它与用该扇区地址计算出的数值相比较.如果数值不区配, 就会报告一个错误.注意! 转换测试会破坏用户数据.Measuring the rotation period and rotaion speed for magnetic disks (测量盘片的旋转周期和转速)- 当按下[T]键时, 屏幕会显示如下消息:Index xx,xx ms (旋转周期 xx,xx毫秒 ms--millionsecond )Rotations yyyy RPM (旋转速度 yyyy 转每分钟 RPM--Rotar per Miniute)这里xx,xx是盘片旋转一周的时间,单位是毫秒, yyyy是转速,单位是转/每分钟. 这一测试模式可以按[Cancel]键中断或按[Exit]键中断并随后退回到主菜单. 有些IDE硬盘驱动器并不生成INDEX(旋转指示)信号. 对于这样的硬盘驱动器不可能测出旋转周期和旋转速度, 因此在按下[T]键后, 屏幕显示会是空白."LBA mode"(LBA扇区定址模式) 如果测试工具是在LBA扇区定址模式下, 那么状态行会显示当前扇区LBA扇区号,而不是柱面(CYL)号,磁头(HE AD)号. 如果屏幕上"键盘"区上显示有[Ver.]键, 说明可对当前扇区进行校验.在LBA扇区定址模式下, 所有对磁头进行移动定位的测试模式都是在LBA扇区之间移动磁头而非在柱面间移动磁头.2.5.4 Controller test 控制器测试控制器测试(PCB电路板)--这项测试用于测试和维修-ATA interface conntroller ATA接口控制器;-MCU微控制器;-Read/write channel; 读写通道-buffer RAM; 缓存;测试模式的菜单:CONTROLLER TEST 控制器测试Cyclic reading state register 反复读状态寄存器Sector buffer test 扇区缓存测试Cyclic writing to a sector 反复写入一个扇区Cyclic reading of a sector 反复读取一个扇区IRQ test 硬中断请求IRQ测试Drive self-diagnoistics 硬盘驱动器自诊断Drive reset 硬盘驱动器复位Exit 退出Cyclic reading state register 反复读状态寄存器 ---这项测试是为了检查主机与硬盘驱动器的微控制器之间的总线, 适用于如下情况: 硬盘驱动器对从主机送来的ATA命令不响应, 错误的解释执行命令, 或者硬盘驱动器总是处于忙状态--状态寄存器的BSY(忙)位总是活动的. 在测试时会对状态寄存器进行反复的读, 此时可以利用一台示波器来帮助查找总线故障. 反复读取可以按键来中断.当测试开始时, PC-3000AT会显示如下消息:The state register read cycle is performed (在进行状态寄存器读)在测试执行时状态寄存器和错误寄存器的LEDS指示灯不会活动. 你可以按PC-3000AT键盘(在数字小键盘上)上的任意键中断测试, 或者按[Exit]键中断测试随后退回到主菜单.IRQ test 硬中断请求测试 --这项测试用于检查通过硬盘驱动器IDE接口的40针连接器第31针发出的中断请求信号.IRQ12 第12号硬件中断必须在电脑上没有被其它设备使用才可进行这个测试, 否则测试会导致错误.Sector buffer test 扇区缓存测试--这项测试用于检查硬盘驱动器的内部数据总线, 总线上的总线驱动器部件, ATA接口控制器的内部总线, 以及扇区缓存区域 buffer RAM MC. 这项测试会执行标准ATA命令"写缓存"和"读缓存". 首先代码FF,FE,FD,FB,及F7,... 和代码00,01,02,04,08,10,... 被写入扇区缓存, 随后从扇区缓存中读出并与写入的数据比较.当这项测试开始时, 屏幕上会显示如下消息:Sector buffer is being performed. 正在进行扇区缓存测试如果在测试期间没有检测到错误, 在测试结束时会显示如下消息:Sector buffer test 扇区缓存测试No errors 没有错误Test complete 测试完成如果在测试期间检测到一个错误, 测试结束时会显示如下形式的消息:Sector buffer test 扇区缓存测试ERROR 错误Code written:0000000000000000 写入代码为 :000000000000000Code read: 0000000011111111 读出代码为 :000000001111111Test complete 测试完成注意, 老型号的SAMSUNG(三星)和KALOK(XEBEC)硬盘驱动器与ATA标准有些不兼容. 在这种硬盘驱动器进行扇区缓存测试会报告错误.Cyclic writing to a sector 反复写入一个扇区--这项测试用于检查硬盘驱动器的写通道和写预补偿电路. 测试期间一个短的0000H代码会反复写到在硬盘驱动器上的一个扇区上. 此时可以利用一台示波器来查找故障.注意! 写入选定的扇区会破坏用户的数据.测试开始时, PC-3000AT会在屏幕上显示如下消息:Cyclic writing to a sector 反复写入一个扇区相应的, 你应该输入数据要被写入的柱面号, 磁头号, 和扇区号. 这里所说的柱面号, 磁头号, 和扇区号要按照下面的公式:Cylinder :0-(N-1) 柱面号 0 到 N-1 之间Head :0- (M-1) 磁头号 0 到 M-1 之间Sector :1-K 扇区号 1 到 K 之间这里, N,M,和K分别代表被测硬盘驱动器的最大柱面号, 最大磁头号和最大扇区号. LBA mode"在LBA模式下，你应该输入数据将要被写入的扇区的LBA扇区号.输入完成后, 按[Enter]键, 测试会开始.Cyclic writing to a sector 反复写入一个扇区Cylinder: XXXX 柱面号Head: X 磁头号Sector: XX 扇区号Running 正在运行Cyclic reading of a sector 反复读取一个扇区--这项测试且用于检查硬盘驱动器的读通道, 数据分离电路和空闲时钟脉冲信号. 测试时会反复的的读取一个扇区. 此时可以利用示波器来查找故障. 当测试开始时PC-300AT会在屏幕上显示如下的消息:Cyclic reading of a sector 反复读取一个扇区。

Seagate维修(是不是让有钻研能力的人士保留点优势呢?)目前PC-3000对Seagate各系列硬盘支持不算很好,加上得魇槭嵌砦? 各正版用户普通反映入门有很大困难。

在这里，我不打算详细翻译说明书，仅对基本概念和基本操作流程作解释，能不能弄懂还得看各人不同的钻研能力。

一、准备工作1、按说明书指示图连接好硬盘，通电，选择PC-SEAGATE工具；2、选择所使用的COM口（COM1或COM2）；3、选择COM口数据通讯的速率。

一般为9600。

然后按键盘上的，或.或；键，如果屏幕上出现数行字符，表明以上准备工作全部正确。

可以开始对硬盘发操作指令。

二、进入内部工作模式按CTRL + Z可进入内部工作模式，然后屏幕上出现提示符 T> ,表明硬盘已经处于内部工作模式。

这种模式下，硬盘不会接受来自ATA接口的任何指令，而是要接受来自COM口的指令。

三、几个普通命令Ctrl+L 查看固件版本(PCB), . ; '(标点符号) 查看内部状态信息Ctrl+T 执行当前程序段$ 更改硬盘的系列号/1 更改内部工作模式级别为1级, 同样有 /2 /3 /4 /5 /T.....四、反馈信息的一些基本知识在修希捷硬盘的过程中,要根据反馈的信息来发不同的指令,能不能明白屏幕上的反馈信息是至关重要的。

（待续，支持继续写下去的请跟帖）pc-3000的各种后缀文件.EXE 执行程序.INI 是配置信息文件，自动生成.LDR 电路板状态装载文件，用于不能正常认盘是调整电板为准备状态.RSC 代码文件，保存从硬盘读出的内部参数集.CFG 配置文件.BIN 从硬盘读出的BIOS文件（二进制）.ROM 硬盘的BIOS文件（可以同时存放多个BIOS）.LOG 用户使用某个模块的记录（自动生成，可以删除）.SMA S.M.A.R.T参数集，用于复原相应系列硬盘的S.M.A.R.T参数.SSO SELFSCAN指令集.PGM 主菜单结构文件.CP 昆腾硬盘的配置项，读出后保存形成的文件.RPM 按BIOS调用顺序读出的内部参数，所存成的文件.DAT 未明.RAM 钻石硬盘的RAM内容，保存形成的文件修复Maxtor时，SELFSCAN的妙用近日修一批美钻二代，均为朋友用未升级前的PCMX—DSP修过，比较难修。

PC3000 for windows UDMA详细说明PC-3000PC-3000不止是一种工具，更是一种技术，当硬盘驱动器为物理损坏时，可以让数据恢复公司在典型数据恢复环境中修复硬盘访问用户的数据。

此项技术适用于涉密政府机关、军队、大中型企业、数据恢复公司。

什么是PC-3000 for windows(UDMA)?这是一款新的软件，它结合了我们的第一代产品功能和特点：PC-2000 MFM/RLL, PC-3000 DOS (ISA), 和PC-3000 for Windows PCI的优点。

这些软件都是为世界范围的数据恢复专家所认可的。

目前国内很多数据恢复公司，国家机关都在用这种数据恢复设备。

基本操作原理.PC-3000 for windows(UDMA)是基于以下原理:1.这款产品由通用程序和专用程序组成.通用程序可以很快速地诊断硬盘，给客户对下一步硬盘修复的方法提供有效的信息。

支持任何3.5" . 2.5"，1.8" 串口或PATA 硬盘或1.0"闪存接口硬盘。

专业程序提供在专业的工厂模式下诊断和恢复硬盘的功能。

该模式是不能通用，它对每一个硬盘系列都是唯一的。

这就是为什么该工具要为每个硬盘系列准备单独的工厂模式程序的原因。

专业程序提供更深层次的驱动器故障检测以及功能修复。

另外，如果硬盘不能被修复，这个套装也可以获取到用户数据。

2.对硬盘的操作都可通过PC-3000 for windows UDMA的专门双端口测试卡来实现.3.所有切换硬盘至工厂模式的专业接口和适配器均包含在此套装中.4.这个套装同样也包含工厂硬盘资源的数据库：闪存硬盘ROM内容，服务区模块和轨道，等。

所有的资源都根据系列，型号和固件版本来分组。

你可以在数据库中搜索特定资源，也可从最新型号硬盘中增加新对象.PC-3000 for windows(UDMA)可解决什么问题?专家们在使用这个工具时会有不同的熟练程度。
