PC3000 for windows UDMA详细说明-wendang1

РС-3000 ®© ACELab Contents内容1. 个人计算机 -3000 合成物 (3)1.1. 目的 (3)1.2. 个人计算机 -3000 软件,版本 10.10 (3)1.3. 个人计算机 -3000 合成物随员,版本 10.10 (5)1.4. 担保 (5)1.5. 使用者登记 (6)1.6. 注册的个人计算机 -3000 使用者支持 (6)1.7. 个人计算机 -3000 合成物安装 (6)2. 全世界的考试人为任何的类型硬盘的诊断和修理 (8)2.1. 目的 (8)2.2. 准备为工作 (8)2.3. 数据输出在有个人计算机 -3000 的工作期间在 (8)2.4. 叁数输入因为正被测试的硬盘 (9)2.5. ........................................................................................................ 在操作模态的个人计算机 -3000 (9)2.5.1. 操作模态选择 (9)2.5.2. 看 S.M.A.R.T 。

推进力的叁数 (10)2.5.3. 推进力测试 (11)2.5.4. 控制器测试 (13)2.5.5. 合成物测试 (16)2.5.5.1. 硬盘向上测试成功的因素那"复杂的测试" (18)2.5.6. 背叛再布置 (19)2.5.6.1. 自动机械再布置 (19)2.5.6.2. 手册再布置 (20)2.5.6.3. 再布置解开 (20)2.5.7. 格式 (20)3. 个人计算机 -3000 贝壳 (22)4. 个人计算机- DEFECTOSCOPE Ver. 2.10 (29)4.1. 目的 (23)4.2. 准备为工作 (23)4.3. 有个人计算机-Defectoscope 的工作 (23)4.4. 表演的测试 (24)4.5. 个人计算机- Defectoscope 为硬盘修理使用 (25)4.6. 输出缺点申请结构 (25)5. 西方人数传 "鱼子酱" Arh.4"个人计算机-A313000" "个人计算机-A310100""个人计算机-A38400""个人计算机-一36400" (27)5.1. 目的 (27)5.2. 基本选项为 WD 鱼子酱 Arh.4 推进力修理 (27)5.3. 准备工作 (27)5.4. ..................................................................................................................................... 使用公用程序 (28)5.4.1. 伺服测试 (28)5.4.2. 表面测试. (37)5.4.3. 磁盘片固件地域 (29)5.4.4. 驾驶描述区域 (31)5.4.5. 格式 (31)5.4.6. 合乎逻辑的扫描 (31)5.4.7. S.M.A.R.T。

PC3000图解使用教程2011-07-19 15:53:05| 分类：IT知识类| 标签：|字号大中小订阅PC3000图解使用教程2010-05-18 09:08PC3000图解之一:硬件安装安装PC3000前我们要选择好一片带有ISA的586或810的主板,一般INTEL芯片组的使用的较稳定.586级的如TX,HX,BX这些都可以,要求是带有ISA和USB接口,ISA主要用于安装PC3000 PRO卡,USB主要用于给加密狗供电,加密狗上的那个USB接口就是接到主板USB上的,如果没有USB的那根线给加密狗供民,PC3000是无法使用的.请大家注意!此主题相关图片如下：PC3000除PRO卡,加密狗外我们见到的还有一条修ST硬盘的COM线,COM线上的小板我们一般使用PC3000卡上的电源来供电,这个我们可以很容易的控制板上电源的通断.COM线一般要接入主板上的COM1或COM2接口,另一端接硬盘上的跳线针那里,一般是*近IDE接口哪边此主题相关图片如下：PC3000带的电源线是接在PC3000卡上的OUT那个电源接口的,PC3000卡上的IN是接主机电源的,这个不要弄错了,如果错了PC3000卡是不能工作的,还有可能损坏电源板.这个一定要注意了!此主题相关图片如下：此主题相关图片如下：PC3000卡上一般有两个IDE接口,都是可以使用的.如果使用卡里面的就不要HDD SEL跳线,如果要将IDE 线接入卡后面就要跳上HDD SEL那个跳线.此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：这里要注意的是,COM线只能用于ST硬盘的维修,ST硬盘维修时一般是使用指令的,所以可以不用IDE线,接上IDE线只能做有限的功能,大家可以试一下.进入PC3000软件后,要记住按F11是打开电源板上的电源,F12是关闭电源.关闭电源板上的电源后,硬盘是断电的,我们就可以接硬盘拿下来,不用关于拆硬盘的,不过记住一定得在断电的情况下!PC3000图解之二:软件安装经过第一节的图示,我们装好PC3000硬件后,现在要做的就是安装软件,PC3000软件我们已制作一张源程序盘,发货时已放在内了.安装很简单,就是制作一个DOS7的启动盘,C盘要求2G以上空间,然后将以下源程序盘文件全部拷贝到制作好DOS7的C盘内.注意是在根目录内呀.此主题相关图片如下：这里要注意的是config.sys可能是看不到的,那么就要打开文件系统中的显示系统文件就可以看到了.如果config.sys没有拷贝到C盘,运行时就会有一些重要文件运行不到,那么PC3000可能就运行不正常.一定记住要完全拷贝呀.都拷贝到C盘后可以见到以下的画面了此主题相关图片如下：起动系统后,我们就可以见到以下画面了此主题相关图片如下：进入PC3000目录后,我们运行shell这个界面程序就能启动PC3000了,如果配置都正确应运行正常了.此主题相关图片如下：软件安装就讲到这里了,如果大家不是很明白可以了解一下DOS命令,分析一下autoexec.bat和config.sys 就知道为什么要那样做了PC3000图解之三:硬盘逻辑扫描修复坏道这里以一个MT 120G的硬盘示例,首先我们进入SHELL界面后选择对应的硬盘类型,这里选择Maxtor此主题相关图片如下：按回车后我们能见到MT的全系列都在这里了,然后再根据硬盘的系列作出选择,硬盘是哪个系列在中文手册的MT模块说明内有,是POKER的就选POKER,如果是DSP就选择DSP的.记住不要弄错呀此主题相关图片如下：按回车后我们又进入一个子菜单,这个就是硬盘电路板的型号,这些我们也可以在MT中文手册内看到的.选好后再回车此主题相关图片如下：此主题相关图片如下：到这个菜单我们能看到这个是选择模式菜单,里面有好几项,一般MT的硬盘我们选择标准模式,也就是第一项此主题相关图片如下：按回车后我们就见到工作菜单了,这里有扫描,固件操作,ID号修修改,坏道表等的操作此主题相关图片如下：我们选择第一项(LOGICAL SCANNING)这个就是我们常说的逻辑扫描了,进入后能见到一个参数选择菜单,这上面的参数我们按回车会到下一项,一直回车就可以工作了,这里要注意的就是扫描次数和将坏道加入什么表,按空格可以改变参数,一般就修改第四和第七两项,想扫描快点可以将第四项改为1,想加入G表就在第七项那进而按空格,再按空格就会变成P表了,大家可以自己试试此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：按任意键我们可以停止扫描,会出现继续还是停止,如果是停止就会显示扫描出来的坏道,如果没有坏道,就会显示空白的列表,defects amount:0,如果有坏道就会列出来了.如果按回画就自动加入P表或G表,一般我们上面选择P表就会自动加P表了.按F2是保存到一个文件,按ESC是退出.不做操作.此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：PC3000图解之四:固件读写编写固件当然得先选择好硬盘型号,这些就不图解了,言归正传.这里以MT120G硬盘为例,MT固件我们要读写的一般包括三个4个部分,RAM,LDR,MOD,MOD GROUP.这四部分操作菜单上都有的.首先看如何备份固件,这里要说明的我们写固件前最好是将硬盘固件备份一下.除非万一不能备份的也要找相同的固件写入.某些盘的固件是不能随便写的,有的写错了就很难修好了.这还得大家在今后的修盘中积累经验.备份固件前我们应给要备份的固件建立一个目录,然后进入目录,运行相应的可执行模块文件名.这里我们先建立一个目录为6y120的目录,用这个命令(md 6y120),然后进入这个目录(cd 6y120),f运行对应的模块文件名(PCMX_PKR),这样就可以进入模块了.此主题相关图片如下：一.RAM文件读写此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：这里要输入要保存的文件名,回车就下一步了此主题相关图片如下：以上是保存RAM文件的文法,下面是写RAM的方法.读写RAM还是自己先要建立好固件目录的啊,不是在PC3000目录下的,我在前面说了.此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：二.LDR文件读写先看LDR文件的保存,这里选择后一般都有提示输入文件名的,如果提示without extension,这个表示不用输入文件的扩展名,系统用默认的.input file name就是输入文件名的意思,这些英文的基本意思大家要搞明白了,最新中文手册上都有的.此主题相关图片如下：此主题相关图片如下：LDR文件的加载是经常做的,下面看看如何加载,LDR文件加载都必须是在正确的固件目录操作的,要不PC3000是找不到的.它只找当然前目录下的,你也可以输入绝对目录,当然最好在当然固件目录下操作就很容易.如果当前目录下有自动会提示文件名,我们只须按键头选择要写的LDR文件就行了.加载成功后一都有成功的提示,不成功就会提示不成功的.不成功的原因有好多,有可能电路板是坏的,LDR文件不一样,都会导致不成功.下面就看看具体过程.此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：以上是MT硬盘读写RAM,LDR,MOD,MOD GROUP的基本方法了,大家可以参考试试!记得写固件前一定要备份啊.这个可能也是大家较关心也经常操作的一个问题.这里先要说的就是写固件前如果盘是坏的不能写如何办呢?一般的方法是先加载LDR文件,写RAM,再写固件了.如果LDR加载不成功,DSP是不工作的,那么固件就一定写不了啦.所以写固件是在硬盘是正常识别(在PC3000内),或LDR文件加载成功的情况下才能写成功的.当然写固件前一定要记得备份原始固件,以防固件不对造成不可挽回的失误,这点大家切记啊.下面看看如何保存模块文件.当然这一切操作还是在我们建立的固件目录下操作的啊.要不模块都不知给你备份到哪里了.此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：上面提备份模块的方法,备份好后自动会放到我们原先建立的固件目录下面,上面操作中有choose module for read,这里select all表示选择所有模块保存,unselect all表示取消所有选择,我们也可以用箭头键上下移动选择,要读写的就按一下空格,就会打个小勾了,有时我们写模块不用全部写,所以可以选择部分,当然保存模块时就要保存全部的了.这样好些.下面看写模块的方法,过程与上面相反,就是将硬盘上保存的模块文件读出来,选择对应的模块写入到硬盘固件区.此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：四.模块组(MOD Groups)文件读写方法模块组是和模块一样重要的东西,我们也要备份好,方法和模块是差不多的,只是内容不一样.修盘时如果模块组内有模块不对,我们就要重写.有时可能是有坏道引起的,就要修好坏道再写好.要不硬盘是工作不正常的.模块我们一般检查时是用SA surface checking来检查了,因为它是在SA区的啊.所以这个是不可以坏的.以下先看看如何读,读其实就是保存啦.自动会放到固件目录的此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：写模块组的方法就是和读相反的,将硬盘上备份好的模块组文件写入硬盘的固件区,方法如下:写模块组就是选择writing module groups,和读相反了,过程序就是选择文件写入确定,成功就返回菜单.此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：模块组写完我们可以用SA CHECK来看是不是对的,如果有坏道是写不好的.先修好坏道.以上是MT硬盘读写RAM,LDR,MOD,MOD GROUP的基本方法了,大家可以参考试试!记得写固件前一定要备份啊.PC3000下载地址：/6330895.html。

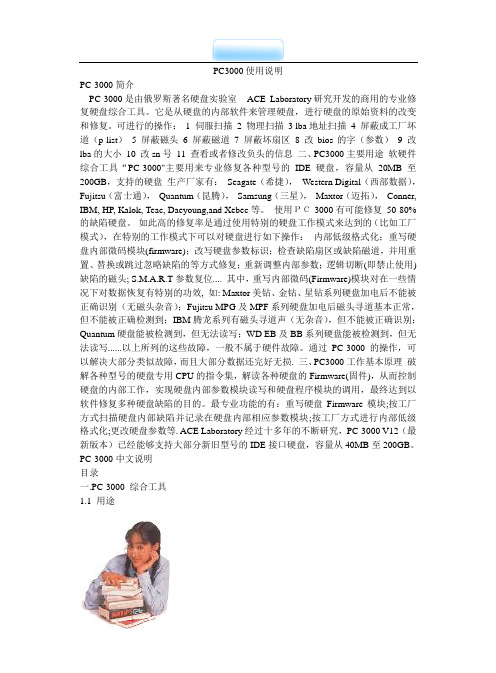

PC3000使用说明PC-3000简介PC-3000是由俄罗斯著名硬盘实验室-- ACE Laboratory研究开发的商用的专业修复硬盘综合工具。

它是从硬盘的内部软件来管理硬盘，进行硬盘的原始资料的改变和修复。

可进行的操作：1 伺服扫描2 物理扫描3 lba地址扫描4 屏蔽成工厂坏道（p-list）5 屏蔽磁头6 屏蔽磁道7 屏蔽坏扇区8 改bios的字（参数）9 改lba的大小10 改sn号11 查看或者修改负头的信息二、PC3000主要用途软硬件综合工具“PC-3000"主要用来专业修复各种型号的IDE硬盘，容量从20MB至200GB，支持的硬盘生产厂家有：Seagate（希捷），Western Digital（西部数据），Fujitsu（富士通），Quantum（昆腾），Samsung（三星），Maxtor（迈拓），Conner, IBM, HP, Kalok, Teac, Daeyoung,and Xebec等。

使用РС-3000有可能修复50-80% 的缺陷硬盘。

如此高的修复率是通过使用特别的硬盘工作模式来达到的（比如工厂模式），在特别的工作模式下可以对硬盘进行如下操作：内部低级格式化；重写硬盘内部微码模块(firmware)；改写硬盘参数标识；检查缺陷扇区或缺陷磁道，并用重置、替换或跳过忽略缺陷的等方式修复；重新调整内部参数；逻辑切断(即禁止使用)缺陷的磁头; S.M.A.R.T参数复位.... 其中，重写内部微码(Firmware)模块对在一些情况下对数据恢复有特别的功效, 如: Maxtor美钻、金钻、星钻系列硬盘加电后不能被正确识别（无磁头杂音）；Fujitsu MPG及MPF系列硬盘加电后磁头寻道基本正常，但不能被正确检测到；IBM腾龙系列有磁头寻道声（无杂音），但不能被正确识别；Quantum硬盘能被检测到，但无法读写；WD EB及BB系列硬盘能被检测到，但无法读写......以上所列的这些故障，一般不属于硬件故障。

PC3000 for windows UDMA详细说明PC-3000PC-3000不止是一种工具，更是一种技术，当硬盘驱动器为物理损坏时，可以让数据恢复公司在典型数据恢复环境中修复硬盘访问用户的数据。

此项技术适用于涉密政府机关、军队、大中型企业、数据恢复公司。

什么是PC-3000 for windows(UDMA)?这是一款新的软件，它结合了我们的第一代产品功能和特点：PC-2000 MFM/RLL, PC-3000 DOS (ISA), 和PC-3000 for Windows PCI的优点。

这些软件都是为世界范围的数据恢复专家所认可的。

目前国内很多数据恢复公司，国家机关都在用这种数据恢复设备。

基本操作原理.PC-3000 for windows(UDMA)是基于以下原理:1.这款产品由通用程序和专用程序组成.通用程序可以很快速地诊断硬盘，给客户对下一步硬盘修复的方法提供有效的信息。

支持任何3.5" . 2.5"，1.8" 串口或PATA 硬盘或1.0"闪存接口硬盘。

专业程序提供在专业的工厂模式下诊断和恢复硬盘的功能。

该模式是不能通用，它对每一个硬盘系列都是唯一的。

这就是为什么该工具要为每个硬盘系列准备单独的工厂模式程序的原因。

专业程序提供更深层次的驱动器故障检测以及功能修复。

另外，如果硬盘不能被修复，这个套装也可以获取到用户数据。

2.对硬盘的操作都可通过PC-3000 for windows UDMA的专门双端口测试卡来实现.3.所有切换硬盘至工厂模式的专业接口和适配器均包含在此套装中.4.这个套装同样也包含工厂硬盘资源的数据库：闪存硬盘ROM内容，服务区模块和轨道，等。

所有的资源都根据系列，型号和固件版本来分组。

你可以在数据库中搜索特定资源，也可从最新型号硬盘中增加新对象.PC-3000 for windows(UDMA)可解决什么问题?专家们在使用这个工具时会有不同的熟练程度。

Dell Embedded Box PC 3000安装和操作手册Notes, cautions, and warnings: A NOTE indicates important information that helps you make better use of your product.: A CAUTION indicates either potential damage to hardware or loss of data and tells you how to avoid the problem.: A WARNING indicates a potential for property damage, personal injury, or death.© 2016-2019 Dell Inc. or its subsidiaries. All rights reserved. Dell, EMC, and other trademarks are trademarks of Dell Inc. or its subsidiaries. Other trademarks may be trademarks of their respective owners.2019 - 09Rev. A031 概览 (5)2 功能 (6)顶部视图 (6)底部视图 (6)VGA 连接器映射 (7)RS232 连接器映射 (7)RS485 连接器映射 (8)CANbus 连接器映射 (8)直流电源端口 (9)RS422 连接器映射 (9)系统 LED 指示灯 (10)3 设置 Embedded Box PC (11)使用墙壁安装托架在墙壁上安装 Embedded Box PC (13)在 DIN 导轨上安装 Embedded Box PC (15)4 设置操作系统 (17)Ubuntu Desktop (17)重新安装 Ubuntu Desktop (17)还原 Ubuntu Desktop (18)从恢复 USB 闪存驱动器恢复 Embedded Box PC 的 Ubuntu Desktop (18)创建可引导 USB 闪存盘 (18)创建恢复 USB 闪存盘 (18)Windows OS (18)Windows 7 Professional SP1 (18)Windows 7 Professional for Embedded Systems SP1 (20)Windows Embedded Standard 7 P/E (22)Windows 10 Professional (23)Windows 10 IoT Enterprise LTSB 2015 (25)支持 Embedded Box PC 运行 Windows 操作系统的建议驱动程序和应用程序 (27)5 规格 (30)6 激活移动宽带服务 (32)7 使用多功能端口电缆 (33)8 设置 ZigBee 加密解码器 (36)9 连接器套件 (37)10 BIOS 默认值 (38)目录311 联系 Dell (46)4目录概览Embedded Box PC 3000 支持您将设备（有线或无线）连接到启用网络的设备，并在现有网络生态系统中进行远程管理。

站长专用！！ACE LaboratorySoftware and hardware complexPC-3000中文说明书第一部分：PC3000-V12主菜单及各模块菜单第二部分：PC3000-V12的工具模块列表第三部分：PC3000-V11使用说明（整理）For diagnostics and repair of and hdd(ATA)PC-3000AT主菜单PC-3000各个模块主菜单 一、 富士通V er 4.52（中文说明）1、Servo test 伺服测试1.1 |-------------------------------------------------------------------------------------------------|| The testimg procedure will destroy all user data drive| 这个测试程序将破坏驱动器的全部使用数据| test starting cylinder : xxxxxxxx| 测试开始的柱面: xxxxxxxx| test ending cylinder : xxxxxxxx| 测试结束的柱面: xxxxxxxx| place defecfs to : P-List| 放置坏道到: P-List (空格健变换P-List和Glist)| limit fo grouping into cylinders : xxxxxxxx| 一个柱面超过多少个坏道就封闭：|-------------------------------------------------------------------------------------------------|2、Surface test 表面测试(物理测试)2.1 |------------------------------------------------------------------------------------------------|| test starting cylinder : xxxxxxxxxx| 测试开始的柱面: xxxxxxxxxx| test ending cylinder : xxxxxxxx| 测试结束的柱面: xxxxxxxx| number of passes : 3| 通过的次数: 3 (可在1-x之间选择,默认是3)| number of retry of a defect : 3| 一个坏道重复测试的次数: 3(可在1-x之间选择,默认是3)| critical time test (ms): 300| 测试的临界时间(毫秒):300 (意思是停顿多少毫秒就视为坏道)| perform writing test : NO| 执行写测试: NO/YES (N)不是(y)是默认是(N)| use all heads while testing : yes| 当测试的时候使用全部的磁头: yes (y)是(n)是默认是(yes)| limit fo grouping into cylinders : xxxxxxx| 一个柱面超过多少个坏道就封闭：|------------------------------------------------------------------------------------------------|3、Disc firmware zone 碟片的固件区3.1 Work with the rom 对ROM 工作3.1.1 Review of the disc firmware zone in the ROM检看碟片固件地区的ROM 版本信息3.1.2 Read ROM to file 读ROM 文件3.1.3 Write ROM from file 写ROM 文件3.1.4 Supported ted ROMS 支持的ROM的所有型号3.2 work with disc firmware zone 对碟片固件地区工作3.2.1 Checking of disc firmware structure 检查碟片固件结构3.2.2 disc firmware data writing/reading 碟片固件数据写/读3.2.2.1 Exrtact MP from BASE <-| 从基地提取MP3.2.2.1.1 writing to disc drive <- 写硬盘3.2.2.1.1 writing of modules 写模块3.2.2.1.2 configuration pages writing 写结构页3.2.2.1.2 writing to folder 写文件夹3.2.2.2 Add MP to BASE 添加MP 数据库3.2.2.3 Delete MP from BASE 从数据库册除MP3.3.3 Reading of the modules 读模块3.3.4 Writing of the modules 写模块3.3.5 Regen translator 再生变换器3.3.6 Security subsystem 安全子系统3.3.8.1 show security information 显示安全信息3.3.8.2 Clear passwords 清除密码3.2 software hesds switching off 用软件关闭磁头3.3 spindle stop 主轴停转3.4 work with adaptives4、Disc ID 硬盘的身份(变硬盘的型号和容量)5、Formatting 低级格式化6、Logical scanning 逻辑扫描6.1 |--------------------------------------------------------------------------------------------|| initial LBA position : x| 初始LBA 位置: X| final LBA position : xxxxxxxxxxxx| 结束的LBA 位置: xxxxxxxxxxxx| reversive scanning ：NO| 从后面向前面扫描：NO （键入(Y)就从后面向前面扫描）| number of passes : 3| 通过的次数: 3 (可在1-x之间选择,默认是3)| number of retry of a defect : 3| 一个坏道重复测试的次数: 3(可在1-x之间选择,默认是3)| critical time test (ms): 300| 测试的临界时间(毫秒):300 (意思是停顿多少毫秒就视为坏道)| perform writing test : NO| 执行写测试: NO/YES (N)不是(y)是默认是(N)| verify instead of reading : yes| 校验代替读: yes|--------------------------------------------------------------------------------------------|7、S.M.A.R.T. table S.M.A.R.T 表7.1 to review S.M.A.R.T. table 观察S.M.A.R.T 表7.2 S.M.A.R.T. parameters reset 复位S.M.A.R.T. 参数7.3 to load S.M.A.R.T. (external module) 加载S.M.A.R.T. (外部模块)8、Defects table 坏道表8.1 to review defects teble 观察坏道表8.2 Add LBA defects 按LBA 添加坏道表8.3 Add LCHS derects 按柱面/磁头/扇区/长度添加坏道8.4 Add physical sector 按物理扇区添加8.5 Add physical tracks 添加物理磁道8.6 Group into tracks 封闭磁道8.7 import of logical defects table 逻辑坏道表的输入8.8 Erase defects table 删除坏道表9、Automatic mode 自动化模式10、EXIT 退出二、昆腾与迈拓(LE VQ系列)Ver 2.32（中文说明）1、Servo test 伺服测试1.1 |-------------------------------------------------------------------------------------------------|| The testimg procedure will destroy all user data drive| 这个测试程序将破坏驱动器的全部使用数据| test starting cylinder : xxxxxxxx| 测试开始的柱面: xxxxxxxx| test ending cylinder : xxxxxxxx| 测试结束的柱面: xxxxxxxx| place defecfs to : P-List| 放置坏道到: P-List 空格健变换P-List和Glist| limit fo grouping into cylinders : 64| 一个柱面超过多少个坏道就封闭: 64 (可以是2-63)|--------------------------------------------------------|2、Surface test 表面测试(物理测试)2.1 |-------------------------------------------------------------------------------------------------|| test starting cylinder : xxxxxxxxxx| 测试开始的柱面: xxxxxxxxxx| test ending cylinder : xxxxxxxx| 测试结束的柱面: xxxxxxxx| number of passes : 3| 通过的次数: 3 (可在1-x之间选择,默认是3)| number of retry of a defect : 3| 一个坏道重复测试的次数: 3(可在1-x之间选择,默认是3)| critical time test (ms): 300| 测试的临界时间(毫秒):300 (意思是停顿多少毫秒就视为坏道)| perform writing test : NO| 执行写测试: NO/YES (N)不是(y)是默认是(N)| use all heads while testing : yes| 当测试的时候使用全部的磁头: yes (y)是(n)是默认是(yes)| place defects to : P-List| 放置坏道到: P-List 空格健变换P-List和Glist| limit fo grouping into cylinders : 64| 一个柱面超过多少个坏道就封闭: 64 (可以是2-63)|---------------------------------------------------------------------------------------------------------|3、Disc firmware zone 碟片的固件地区3.1 Work with the rom 对ROM 工作3.2 work with disc firmware zone 对碟片固件地区工作3.2.1 Checking of disc firmware structure 检查碟片固件结构3.2.2 disc firmware data writing/reading 碟片固件数据写/读3.2.2.1 Exrtact MP from BASE <-| 从数据库提取MP3.2.2.1.1 writing to disc drive <- 写硬盘3.2.2.1.1 writing of modules 写模块3.2.2.1.2 configuration pages writing 写结构页3.2.2.1.2 writing to folder 写文件夹3.2.2.2 Add MP to BASE 添加MP 到数据库3.2.2.3 Delete MP from BASE 从数据库删除MP3.2.3 Configuration pages reading 构造页读3.2.4 Configuration pages writing 构造页写3.2.5 Reading of the modules 读模块3.2.6 Writing of the modules 写模块3.2.7 Detailed COM log 详细COM log3.2.8 Security subsystem 安全子系统3.2.8.1 show security information 显示安全信息3.2.8.2 Clear passwords 清除密码3.3 Configuration changing 改变内部构造3.4 Load LDR-file to disc RAM 加载LDR 文件到碟片的RAM3.5 spindle stop 主轴停转4、Disc ID 硬盘的身份(硬盘的型号和容量)5、Logical scanning 逻辑扫描5.1 |---------------------------------------------------------------------------------------------|| initial LBA position : x| 初始LBA 位置: X| final LBA position : xxxxxxxxxxxx| 结束的LBA 位置: xxxxxxxxxxxx| reversive scanning : NO| 从后面向前面扫描: NO 键入(Y)就从后面向前面扫描| number of passes : 3| 通过的次数: 3 (可在1-x之间选择,默认是3)| number of retry of a defect : 3| 一个坏道重复测试的次数: 3(可在1-x之间选择,默认是3)| critical time test (ms): 300| 测试的临界时间(毫秒):300 (意思是停顿多少毫秒就视为坏道)| perform writing test : NO| 执行写测试: NO/YES (N)不是(y)是默认是(N)| verify instead of reading : yes| 校验代替读: yes| place defecfs to : P-List| 放置坏道到: P-List 空格健变换P-List和Glist|----------------------------------------------------------------------------------------------|6、S.M.A.R.T. table S.M.A.R.T 表6.1 to review S.M.A.R.T. table 观察S.M.A.R.T 表6.2 to load S.M.A.R.T. (external module) 加载S.M.A.R.T. (外部模块)6.3 S.M.A.R.T. parameters reset 复位S.M.A.R.T. 参数7、Defects table 坏道表7.1 to review defects teble 观察坏道表7.2 Add LBA defects 按LBA 添加坏道表7.3 Add physical sector 按物理扇区添加7.4 Add physical track 按物理磁轨添加7.5 Grouping defects into tracks 封闭坏道到磁轨里7.6 import of logical defects table 逻辑坏道表的输入7.7 Erase defects table 删除坏道表7.8 Defects table export 坏道表输出7.9 Defects table import 坏道表输入7.10 Work with module 06h 对06h 模块工作8、Automatic mode 自动化模式9、SELFSCAN 自我扫描9.1 condition viewing 条件观察9.2 load selfscan 加载自我扫描9.3 start selfscan 起动自我扫描9.4 stop selfscan 停止自我扫描10、EXIT 退出三、西数(EB AB BB JB DA)(中文说明)1、Disk firmware zone 磁盘固件区1.1 Disk firmware zone 磁盘固件区1.1.1 disk firmware surface test 硬盘固件表面测试(硬盘固件物理测试)1.1.2 disk firmware structure test 硬盘固件结构测试及观查1.1.3 disk firmware data read/write 硬盘固件数据读/写1.1.3.1 write FW to the disk 写FW到硬盘1.1.3.2 Add FW to the DATABASE 添加FW到数据库1.1.3.2 Remove FW the DATABASE 册除FW数据库1.1.4 Read modules 读模块1.1.5 write modules 写模块1.1.6 Erase firmware area 清除固件范围1.1.7 Change Servo Area SPT 改变伺服范围1.1.8 Security subsystem 安全子系统1.2 Translator operations 变换器操作1.3 Spindle stop 主轴停转1.4 Change time scale 改变时间等级2、drive description 驱动器描写(改硬盘容量)3、Formatting 低级格式化3.1 Take into account PList and Glist 考虑PList和GList3.2 Take into account Plist 考虑PList3.3 Take into account Glist 考虑GList3.4 Do not Take into account neither PList and Glist PList 和GList 两者都不考虑4、Logical structure scaning 逻辑结构扫描4.1 |----------------------------------------------------------------------------------------------------|| start LBA : x| 开始LBA : X| End LBA : xxxxxxxx| 结束LBA : XXXXXXXX| passes : 3| 通过的次数: 3| carefulness index : 3| 仔细指标| perfrom writing test : NO| 按照写测试| verification instead of reading : yes| 校验代替读|---------------------------------------------------------------------------------------------|5、S.M.A.R.T. table S.M.A.R.T. 表6、Defects table 坏道表6.1 View defects table 观察坏道表6.2 Add physical track 添加物理磁道6.3 import logical defects table 输入逻辑坏道表6.4 clear defects table 清除坏道表6.5 move G-List to P-List G-List 转P-List6.6 Group to tracks 封闭磁道7、Automatic mode 自动模式8、Exit 退出四、迈拓ver1.07 （中文说明）迈拓ver1.20 （中文说明）1、Logicaln scanning 逻辑扫描1.1 |------------------------------------------------------------------------------------------------ || initial LBA position:xxxxxxx| 开始位置| final LBA position:xxxxxxxx| 结束位置| reversive scanning:on| 反向扫描打开、关闭| number of passes:3| 通过的次数| perform writing test:on| 执行写测试打开关闭| verif. instead of reading| 读版本代替| put defects to:p-list| 放置默认列表|---------------------------------------------------------------------------------------------------|2、disc firmware zone 固件区2.1 work with momeory buffer 操作存储缓冲器1.1 memory buffer reading 存储缓冲器读1.2 memory buffer writing 存储缓冲器写2.2 work with sa 操作sa1.1 checking of disc fw structure 检查磁盘固件结构1.2 sa surface checking sa表面检查1.3 reading of the modules 读那个模块1.4 writing of modules 写那个模块1.5 reading modules groups 读全部模块1.6 writing modules groups 写全部模块1.7 sa write test sa写测试1.8 modules repairing 模块修理1.9 transltor regeneration 扇区再生1.10 spindle stop 主轴停转2.3 LDR-file loading 加载ldr文件2.4 LDR-file creation 制造ldr文件2.5 security subsystem 安全系统3、disc id 硬盘id号4、defects table 缺陷表1.1 view p-list 查看p-list1.2 view g-list 查看g-list1.3 move g-list defects to p-list 转移g表到p表1.4 erase g-list 擦除g-list1.5 erase g-list and p-list 擦除g-list和p-list1.6 import from defectoscope 引入探测器5、exit 退出五、西捷（中文说明）六、IBM （中文说明）PC3000-解密版的安装方法：1、PC3000运行于DOS系统。

硬盘修复工具PC3000安装及使用详解一、安装PC30001、建立目录C:\PC30002、将PC-3000 软件包连带所有子目录一起，复制到C:\PC30003、将工作盘分区（200M以上），格式化，并安装DOS系统文件。

4、将Vgaga.exe emm386.exe(俄文版) himem.sys文件复制到C:\PC3000中。

5、编辑config.sys文件，其中必须有：device=c:\PC3000\himem.sysdevice=c:\PC3000\emm386.exe （加载maxtor模块要在emm386.exe后面加RAM 参数）dos=high,umbbuffers=60files=456、编辑Autoexec.bat文件，建议如下：path c:\PC3000;c:\dos;c:\7、编辑pc3000.bat文件，建议如下：cd c:\pc3000vgaga （防止乱码驻留程序）pcdosemu 2（指定PC3000A T待修硬盘接在哪个IDE接口，1=IDE 1，2=IDE 2。

）shell （PC3000 SHELL外壳程序，调入其他子程序（模块）的总调度）重新启动进入DOS后，输入pc3000即自动进入PC-3000模块选择菜单。

注：以上设置，被修硬盘必须跳线为“MASTER”并且接在“IDE 2”口，还有就是针对现在带卡的pc3000 V14的WD模块运行慢（老是读盘，调用相应的菜单模块慢的情况，可以在Autoexec.bat文件中加Smartdrv,这样可以大幅提高运行的速度，经本人验证对WD模块有特效，因此而带来的负面影响还有待更多朋友的验证！）二、PC3000升级方法将升级包解压后，将得到的所有文件复制到c:\pc3000目录中，覆盖同名文件。

三、PC3000文件说明.EXE 执行程序.INI 是配置信息文件，自动生成.LDR 电路板状态装载文件，用于不能正常认盘,调整电路板使之处于准备状态.RSC 代码文件，保存从硬盘读出的内部参数集.CFG 配置文件.BIN 从硬盘读出的BIOS文件（二进制）.ROM 硬盘的BIOS文件（可以同时存放多个BIOS）.LOG 用户使用某个模块的记录（自动生成，可以删除）.SMA S.M.A.R.T参数集，用于复原相应系列硬盘的S.M.A.R.T参数.SSO SELFSCAN指令集.PGM 主菜单结构文件.CP 昆腾硬盘的配置项，读出后保存形成的文件.RPM 按BIOS调用顺序读出的内部参数，所存成的文件.DA T 硬盘检测资料.RAM 钻石硬盘的RAM内容，保存形成的文件四、实战本文全部事例如无特别说明，均使用迈拓DSP1.22为例。

PC3000中文版说明书PC－3000的使用您购买了一款绝妙的硬盘修复工具――PC3000。

如果您以前常常修理硬盘，很可能你跳过了这一章，然而，如果您没有大量经验的话，作者建议你在开始之前读这一章――“IDE (ATA) HDD。

技术说明，IDE（ATA）HDD修理的基础”这一章包括一段对PC－3000简单的“指引”修理硬盘，不要急于动用专门的技术设备。

首先，任何硬盘都要用PC－3000AT通用测试器（包括在PC3000里）检查一遍。

这能帮你找到缺陷并决定接下来的动作的结果。

为了达到这个目的，把硬盘连接到测试板PC3000PRO上打开电源然后运行PC300AT.exe程序，电源打开后硬盘应该带动梭型马达向上旋转并开始（零轨道搜寻）。

在这个过程中你将听到安放部件的典型声音。

初始化过程结束后硬盘会发送读取信号，如果没有出现这种情况（梭型马达不转或不向上旋转或听到磁头撞击的声音）那么你就要使用Part2.2技术附录中介绍的方法。

硬盘读取检查后（DRDY=DSC=1, BUSY=0）,程序会讨善从硬盘描述区域读取数据。

如果得去信号没有还到程序的话，相关的信息就会出现。

这种情况下，就要使用“IDE (ATA) HDD技术说明，IDE (ATA) HDD修理基础”这一章中2.2.1这段介绍的方法。

如果，尽管能受到硬盘读取信号，但不能读取硬盘描述数据（程序送出“硬盘参数没有决定”）或参数读取错误。

这可能意味着不是读取路线有误就是磁盘固件损坏。

（在相关的技术设备帮助下固件的数据可以恢复）然而，可能磁盘没有一个硬盘描写区域（这主要是老的KALOK/ XBEC 型号）或磁盘包含的参数不能用于硬盘操作（例如，Conner CP-3000）在这种情况下就要人工输入参数或从PC3000－AT的数据库中提取才能使测试过程顺利进行。

用PC3000-AT测试后和对它的缺陷作出一各初步的决定后（方法在“IDE (ATA) HDD。

PC3000安装及使用一、PC3000的安装1.将PC3000设备连接到电脑上：将PC3000的主控板插入电脑的PCI插槽中，并将相关数据线连接好。

确保连接牢固，防止插拔不良导致设备损坏。

3.安装PC3000软件：使用附带的光盘安装PC3000的软件。

安装过程中，按照提示选择相关设置，例如安装路径和首选语言等。

二、PC3000的使用3.进行数据分析：在选择目标硬盘后，PC3000会自动进行数据分析。

这个过程可能需要一些时间，具体时间长度取决于硬盘的大小和损坏程度。

4.恢复数据：数据分析完成后，PC3000会将恢复的数据显示在软件界面中。

用户可以通过浏览硬盘文件夹和检索相关文件名等方式，找到需要恢复的数据。

5.导出恢复的数据：在找到需要恢复的数据后，用户可以选择导出恢复的数据。

PC3000允许用户选择导出的路径和文件格式等设置，以便用户保存数据到指定的位置。

三、PC3000的注意事项1.使用电源稳定的环境：由于PC3000需要连接到电脑上使用，用户应该确保电脑和PC3000设备的电源稳定。

避免电压过大或过小对设备造成损坏。

2.严格按照操作指南进行操作：在使用PC3000时，用户应仔细阅读相关的操作指南，并严格按照指南中的步骤进行操作。

避免因操作不当导致硬盘进一步损坏。

3.防止静电干扰：在连接PC3000设备时，用户应注意防止静电干扰。

可以使用静电手环等工具，以保护硬盘和PC3000设备的安全。

总结：PC3000是一款强大的数据恢复工具，可以帮助用户从损坏的硬盘中恢复丢失的数据。

通过正确的安装和使用方法，用户可以充分利用PC3000的功能，提高数据恢复的成功率。
