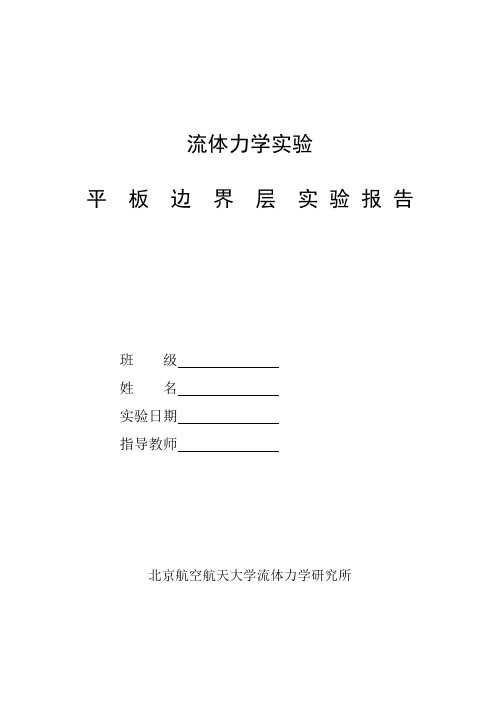

流体力学实验平板边界层实验报告班级姓名实验日期指导教师北京航空航天大学流体力学研究所流体力学实验平板边界层实验报告一、实验目的测定平板边界层内的流速分布，并比较层流边界层及紊流边界层的速度分布的差别。
二、实验设备本实验使用的是一个二维开路闭口低速风洞，在该风洞实验段中装有两块平板，以分别测量层流及紊流边界层的速度分布。
为测量速度分布，在平板板面上安装有总压排管及静压管。
这些测压管分别用橡皮管连接到多管压力计上，通过测量多管压力计液柱高度推算出速度来，具体原理见后。
为测出实验段风速，在实验段侧壁上装有风速管，风速管的总压孔及静压孔也分别用橡皮管连接于多管压力计上，装备情况见图1。
图1三、实验原理当气流流过平板时由于粘性作用使紧贴平板表面处的流速为零，离开板面速度就逐渐增大，最后达到相当于无粘时的气流速度。
对平板来说，就等于来流速度了。
由于空气粘性很小，只要来流速度不是很小时，流速变化大的区域只局限在靠近板面很薄的一层气流内，这一薄层气流通常叫作边界层。
人为地规定，自板面起，沿着它的法线方向，至达到99%无粘时的速度处的距离，称为边界层厚度δ。
不可压流场中，每一点处的总压P 0，等于该点处的静压和动压122ρv 之和。
p p v 0212=+ρ 则 v p p =-20()ρ（1）因此只需测出边界层内各点处的静压p ，总压p 0，就可计算出各点的速度来。
但考虑到垂直平板方向的静压梯度等于零（即∂∂p y /=0），我们只需在平板表面开一静压孔，所测的静压就等于该点所在的平板法线方向上各点的静压。
要测边界层内的速度分布就只要测出沿平板法线上各点的总压即可。
p i 0──为各测点的总压。
p i ──为各测点的静压。
v i ──为各测点的速度。
γ ──为多管压力计所使用的液体重度（公斤/米3）。
∆h i ──为各测点总压管与静压管的液柱高度差。
ρ ──为空气的密度，实验时可依据当时室温及大气压强由表查出。
