光学作图（附答案）
光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图．
方法技巧：(1)光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；(2)平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；(3)在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；(4)作图时要注意线的虚实，箭
1．2．34．56．7在该89． (泰安中考)如图，请作出AB 入射光线由空气斜射入水中后折射光线的大致方向．
10． (丹东中考)如图所示，在平静的湖边有一盏路灯标记为S ，潜水爱好者在水下E 处看到路灯的像为S ′.请画出水下E 处的人看到路灯S 的光路图，并根据平面镜成像特点画出路灯S 通过水面所成的像A .
11． (茂名中考)如图为一等腰直角三棱镜，一束光垂直AB 边入射，从AC 边射出三棱镜，请画出光线经过三棱镜的光路图．
类型4 综合
12． (赤峰中考)如图所示，鱼缸侧壁有一平面镜，画出光线SA 经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．
13． (黄冈中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B 处，如图．请你在图中把光路补充完整并过A 点画出放置的平面镜．
14． (大庆中考)如图所示，竖直方向悬挂一平面镜，PQ 为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q 1Q 2，并画出光路图． 第三章作图综合能力提高训练（答案张贴在班级）
1、如下面图1所示，一束光沿水平方向射到平面镜上，请在图中画出这束光的反射光线。

2、如上面图2所示，SA 表示从空气斜射向平行玻璃砖上表面的一束光，请画出这束光在玻璃砖中的折射光线(大致方向)。

3、在上面图3中，入射光线平行于凸透镜的主轴，请画出经凸透镜折射后的光线。

4、如上面图4所示，AB 表示平面镜前的物体。

请根据平面镜成像特点，画出物体AB 经平面镜所成的像。

5、小宇同学在家中阁楼上有一个小型物理实验室，如下面右图所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向．
6、电视机的遥控器是利用红外线传递信息对电视机进行遥控的。

一次小黄坐的位置与电视机红外线接收窗口之间刚好有张椅子挡住视线，如上面右图所示。

小黄利用光的反射，将遥控器对准房间光滑的墙壁按动遥控器达到了遥控的目的，请你利用光的反射定律，在图中画出遥控器发出红外线传播到电视机红外线接收窗口途径（红外线反射线路）。

7、如下面左图所示，两条光线是由同一点光源发出经平面镜反射后形成的，请完成光路图，并确定光源S 的位置。

8、在上
面中间的图
中，一束光
线从空气斜
射到水面发
11、如前面中间的图所
示，S 是一个发光点，S ′是它
A
B
S A S ′
在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。

12、如前面右图所示，在平面镜前有A 、B 两光点，人站在镜什么位置观察A 、B 两光点在镜中的像恰好重叠。

用作图方法，求出人眼所在位置。

13、请在下图甲中画出对应入射光线的反射光线并标出反射角；请根据透镜对光线的作用规律，在下面图乙的方框中填入一个合适的透镜．
14、上面图丙中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用
光路图作图确定哪架是实际飞机。

15、请你根据透镜对光线的作用完成下面的光路图．
1
6、如下面
左图
所
示，平面镜上方有一竖直挡板P ，AB 和CD 是挡板左侧的发光点S 经过平面镜反射后的两条反射光线，请在图上作出发光点S ．（要求留下作图痕迹）
17、如上面中间的图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

18、按下面要求作图。

上面右边的甲图是远处物体在某人眼睛成像的示意图，请在乙图中的虚线框内填上适当的透镜，使远处物体成像在视网膜上。

参考答案
光学作图
1. 2.
3. 4.
5. 6.
7.8.
F F F F F
丙
9.10.
11.12.
13.14.。

合集下载

八年级物理光学作图题及答案

八年级物理光学作图题及答案

八年级物理光学作图题及答案
光学作图练习（附答案）

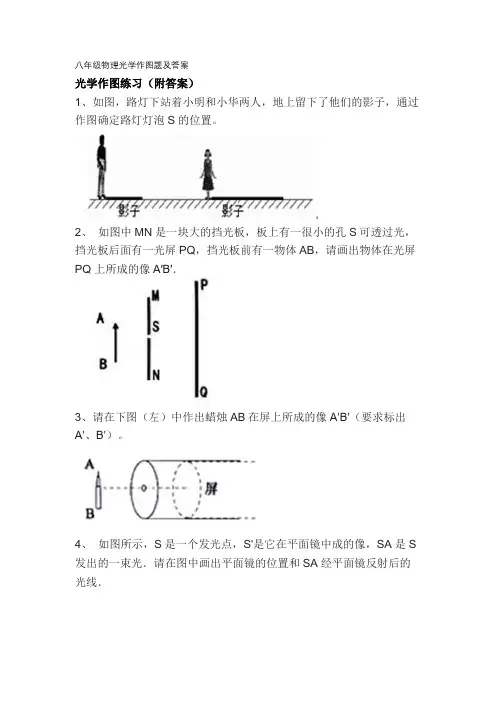

1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。

4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P 点的光线．
6、在水中竖直放置一块平面镜，水面放置凸透镜，且凸透镜的主光轴刚好与水面相平，F为凸透镜的焦点，S为水中的一个点光源，请画出从S点发出的光，经过平面镜反射后射向焦点F又穿过凸透镜的光路图。

7、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF 经凸透镜后的出射光线．。

八年级物理第四章 光学作图练习(含答案)

八年级物理第四章 光学作图练习(含答案)

1．如图，纸板PQ上有一小孔。

请作出物体AB通过小孔在光屏MN上所成的像。

2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。

4．如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。

5．画出图中人眼通过平面镜M看到桌底下球的光路。

6．画出图中字母“F”在平面镜中的像。

7．如图S是平面镜前一物体。

请作出人能通过平面镜看到S的像的范围。

8．如图所示，竖直向上的光经平面镜反射后，沿与入射光线成120°的方向向上射出。

请画出平面镜的安装位置。

9．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中作出S发出的光经平面镜反射后到达A点的光路图。

10．P是人眼S看到的水中的鱼，请作出看到它的光路图。

11．如图所示是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。

12．当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。

13．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM 是SP经此平面镜反射后的反射光线。

请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。

答案1．(变式题)如图，纸板PQ上有一小孔。

请作出物体AB通过小孔在光屏MN上所成的像。

2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。

4．(2015·黔西南)如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。

5．(2015·茂名)画出图中人眼通过平面镜M看到桌底下球的光路。

6．画出图中字母“F”在平面镜中的像。

八年级物理物光现象作图题实验题专题训练含答案

八年级物理物光现象作图题实验题专题训练含答案

八年级物理物光现象作图题实验题专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．请作出三角形ABC在平面镜MN中所成的像A′B′C′。

2．如图，一条水平光线从空气中垂直入射到直角三棱镜的AB边，最后从AC边射入空气中，请在图中画出这条光线，①通过AB界面②和AC界面的折射光线。

3．OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，并画出折射光线的大致方向。

4．请在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

5．一束光与水平面成30°射在镜面后发生了反射，请在图中画出它的反射光线并标出反射角及其大小。

6．请在图中作出入射光线AO的反射光线，并标出反射角。

二、实验题7．在“探究平面镜成像特点”实验中：如图(1)将纸平铺在水平桌面上，玻璃板垂直架在纸上，在玻璃板的一侧立一支点燃的蜡烛，透过玻璃板观察其另一侧蜡烛的像。

(2)将光屏放到像的位置，不透过玻璃板，观察光屏上有无像。

(3)将另一支完全相同的未点燃的蜡烛放到玻璃板后，调整位置使其与像重合，说明像与物的大小____________。

(4)将蜡烛远离玻璃板移动一段距离，蜡烛的像的大小将___________（填“变大”、“变小”或“不变”）。

8．在探究光的折射规律实验中，某小组同学将光分别射入水和玻璃中，并记录了如下数据。

请分析表中的数据，可以得出：(1)当光从一种介质垂直射入到另一种介质时，光的传播方向______（选填“不变”或“改变”）。

(2)当光从空气斜射入水或玻璃中时，入射角增大，折射角______（选填“增大”或“减小”），且折射角总______入射角。

由此可猜想，光从空气斜射入其他介质时，折射角_______（选填“可能”或“不可能”）达到90°。

(3)在光的折射现象中，光路也是可逆的，则可猜想：光从水斜射入空气中时，入射角为32°，折射角应为_____°。

人教版八年级物理上册 【光学作图】专题练习及答案

人教版八年级物理上册 【光学作图】专题练习及答案

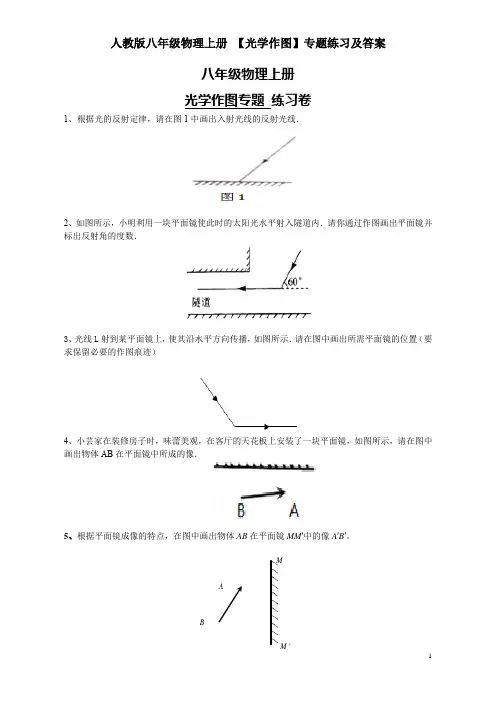

八年级物理上册光学作图专题练习卷1、根据光的反射定律，请在图1中画出入射光线的反射光线．2、如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3、光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）4、小芸家在装修房子时，味蕾美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像．5、根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′。
