MSC.Patran中梁单元截面方向和偏置的确定方法石勇，朱锡华中理工大学交通科学与工程学院MSC.Patran中梁单元截面方向和偏置的确定方法石勇，朱锡华中理工大学交通科学与工程学院摘要：在使用MSC.Patran过程中，梁单元的属性设置要求给出单元截面的方向(orientation)和偏置(offset)，对于一维梁单元可以较容易的确定，但对于规则线型的曲梁或一般线型曲梁单元就很复杂了。
本文介绍了确定曲梁单元截面的方向和偏置的矢量方法和空间场方法。
关键词：梁单元；方向；偏置；场1.前言我部在2000年安装了有限元分析软件MSC.P atran、MSC.Nastran，在这几年的使用中，有限元分析越来越显示出它的巨大作用，利用有限元方法对多种型号的船舶进行了静力和动力性能的计算。
其中MSC.P atran的前后处理功能快捷方便，使数值计算的效率大大得到了提高。
在船舶结构中，各种骨材、桁材等加强筋结构是十分常见的，利用MSC.Patran进行船舶的有限元模型建立的过程中，这些结构一般用梁单元来模拟，梁单元的属性设置要求给出单元截面的方向(orientation)和偏置(offset)，对于一维梁单元可以较容易的确定，但对于规则线型的曲梁或一般曲梁单元就很复杂了。
而曲梁截面的方向和偏置是确定梁截面惯性矩的重要参数，对计算结果有很大影响。
本文介绍了确定曲梁单元截面方向和偏置的矢量方法和空间场方法。
2.确定曲梁单元截面方向和偏置的矢量方法对于一维梁单元的方向和偏置可以较容易的确定，因为其方向和偏置沿梁结构的长度方向是常数，只需在“属性”界面选项中填入其方向矢量和偏置失量，但对于曲梁来说，梁单元截面方向和偏置在梁的长度方向上是处处不同的，例如船体外板架结构中加强肋骨是典型的曲梁结构，不能直接得到整条梁的方向矢量值和偏置量，这里采用分段近似的方法解决此问题，认为在该分段内方向矢量值和偏置失量为常量。
第一步：将曲梁分成若干段，在该分段内方向矢量值和偏置失量可近似看成常量。
Patran船舶结构有限元建模的实用技巧-机械制造论文Patran船舶结构有限元建模的实用技巧撰文/ 中船重工（武汉）船舶与海洋工程装备设计有限公司何勇目前，市面上主流的通用结构有限元分析前处理器种类众多，包括Patran、Ansys、Abaqus、HyperMesh 和Femap 等。
这五款软件在国内船舶行业均有应用，其中Patran 的用户数量很多。
本文结合笔者多年运用Patran 进行船舶结构有限元建模积累的经验，为广大同行介绍一些建模方面的技巧，以期对读者有一些帮助。
一、网格划分与编辑技巧1. 根据现有的节点撒种子对于具有曲线边界的面，例如首尾区域垂向加强的横舱壁，横舱壁与外板交线上的网格种子并不是等间距的，此时可先在横舱壁与甲板的交线上生成等间距的节点，然后将这些节点投射到横舱壁与外板的交线上，最后用Create\Mesh Seed\Tabular 方法（Coordinate Type 选Node and Point）根据投射得到的节点生成网格种子，这样得到的网格种子可以保证横向对齐。
2. 径向扫略由低阶单元变换得到高阶单元时，Sweep\Element\Extrude 是一种经常使用的方法，此方法为线性扫略。
但径向扫略的作用也不容忽视，图1 所示的立柱环筋的创建就是一个典型的例子。
径向扫略通过Sweep\Element\Radial Cyl. 方法实现。
扫略时，Axis 填写扫略平面的法向，Radial Distance填写扫略距离，为正时背离原点扫略，为负时指向原点扫略。
3. 跨越边界的单元的修改通过扫略创建甲板边板壳单元时，在非平行中体区域，会出现最外侧的一行单元跨越甲板边线的情况，此时需移动节点将其拉回到甲板边线上。
有些用户习惯使用Modify\Node\Move 方法实现这个目标，但这种方法要求输入节点要移动到的新位置，而这个位置的坐标通常是未知的，因此需先通过求交点的方法找到这个位置。
PATRAN参数化建模教程PATRAN是一款通用的有限元分析（FEA）前后处理软件。
它被广泛用于工程、航空航天和车辆行业中进行结构分析和优化。
一个重要的功能是PATRAN的参数化建模，它使用户能够轻松创建和修改复杂的几何模型。
参数化建模是通过修改输入参数来改变模型的形状和尺寸。
它可以大大减少设计过程中的重复劳动，提高效率和准确性。
PATRAN提供了几种方法来实现参数化建模。
首先，PATRAN允许用户创建几何体并定义其尺寸和位置。
用户可以使用基本的几何体（例如线、圆和矩形）或通过连接这些基本几何体来创建复杂的形状。
使用参数定义这些尺寸和位置将使用户能够轻松地修改模型。
其次，PATRAN提供了一套强大的几何操作工具，可以用来修改和组合几何体。
例如，用户可以使用平移、旋转、缩放和对称操作来移动、旋转和改变几何体的尺寸。
这些操作都可以与参数结合使用，使用户能够轻松地调整模型。
此外，PATRAN还支持特征建模，其中几何特征可以在模型中定义并重复使用。
用户可以创建特征，然后将其参数化以在整个模型中重复使用。
这样，只需修改特征的参数，整个模型就会更新。
最后，PATRAN中的参数化建模还可以与其他分析工具和优化算法相结合。
例如，用户可以使用PATRAN创建一个参数化模型，然后将其导入有限元分析软件进行结构分析。
他们还可以使用优化算法和参数化建模工具来对模型进行优化，以满足特定的设计要求。
总之，参数化建模在PATRAN中是一个非常强大和有用的功能。
它可以帮助用户快速创建和修改复杂的几何模型，并与其他分析工具和优化算法结合使用。
通过使用参数化建模，用户可以大大提高工作效率，并最大程度地减少错误和重复劳动。
有限元软件介绍和比较一、msc/patran+nastran, ansys, abaqus 三者的比较俺最喜欢的是msc/patran+nastran，因为当年国内飞机公司最先引进的就是nastran，其菜单式的操作，比用手写有限元程序，爽多了！！特别是建立飞机这类巨大型结构，可以说，只有patran的建模最强！！（有人在仿真说abaqus能建整个飞机模型，哈哈，吹牛不上税，就凭其目前功能，要花一百年！！）另外，msc财大气粗，其教程是手把手式，航空上最常用的有限元分析，都有现成的例题，step by step，傻瓜都会很快地入门！！由于其广泛应用于航空航天/汽车工业，所以，至今为止，如果要学CAE软件，俺认为应首选msc/patran+nastran。
与patran+nastran相比，ansys的界面就低了一些，操作也没有patran舒服。
不过，差别不是很大。
ansys据俺的体会，唯一的强项就是多场耦合。
其他的功能，msc/patran+nastran都有。
不过，ansys的apdl语言比较高级，是其最大优势，或者说，msc 应向这一方向发展！！不过，apdl最开始学也很费事，得一条一条查，一条一条记，这个过程没有两三个月下不来。
由此，ansys的清爽度比msc差一些。
abaqus，如果自己用手编写过有限元程序的，入门应该不难。
其命令格式，跟自己用手编程序一个套路。
abaqus的强项是其分析功能很全面，特别是非线性部分，基本上都包含了。
abaqus最大的缺点是上手慢，其教程太差，除了几本手册，基本上等于没有教程。
要学abaqus，其时间要比msc, ansys长多了！！现在看，学abaqus实在没什么省时间的方法（比如它的 training lecture，一本250$，买来一看，气晕俺，还没手册说得详细！！），所以唯一的笨方法就是要看手册啦。
(如果说msc是windows点鼠标时代的水平，abaqus就是敲dos命令的原始时代。
patran建模步骤-回复Patran建模步骤Patran是一款常用的有限元前后处理软件，用于建立有限元模型、进行前处理工作、对有限元计算结果进行后处理分析。
在进行Patran建模过程中，一般可以分为以下几个步骤。
步骤一：准备工作在进行Patran建模之前，需要准备相关的几何模型和材料数据。
对于复杂的几何模型，可以使用CAD软件绘制，并导入到Patran中；对于简单的几何模型，也可以在Patran中直接建立几何模型。
此外，还需要准备材料的物理性质数据，例如弹性模量、泊松比等。
步骤二：创建几何模型在Patran中创建几何模型的方法有多种，可以通过导入CAD文件、绘制几何形状等方式来实现。
如果是导入CAD文件，可以选择几何模型文件的格式（例如IGES、STEP等），然后按照相关提示导入CAD文件。
如果是在Patran中直接绘制几何模型，可以使用构建几何体的命令（例如点、线、平面、体等）来创建几何形状，并按照设计要求对几何模型进行编辑和变形。
步骤三：创建网格模型在Patran中创建网格模型是进行有限元分析的关键步骤。
网格模型的生成可以通过网格剖分来实现，可以选择不同的网格剖分算法和参数，以获得满足分析要求的网格模型。
在Patran中，可以使用自动剖分命令，也可以使用手动剖分命令来创建网格模型。
自动剖分命令一般适用于简单几何形状，而手动剖分命令适用于复杂几何形状。
在进行网格剖分时，还需要设置网格尺寸、单元类型、局部剖分等参数。
步骤四：定义边界条件在进行有限元分析之前，需要定义边界条件。
边界条件包括加载边界条件和约束边界条件。
加载边界条件是指施加在模型上的外部荷载，例如力、压力、温度等。
约束边界条件是指模型的约束条件，例如支撑、固定、禁止位移等。
在Patran中，可以通过加载定义命令和约束定义命令来分别定义加载边界条件和约束边界条件。
例如，可以选择加载的单元或节点，然后定义加载类型和大小；对于约束条件，可以选择需要约束的节点或边等，然后定义约束类型和大小。

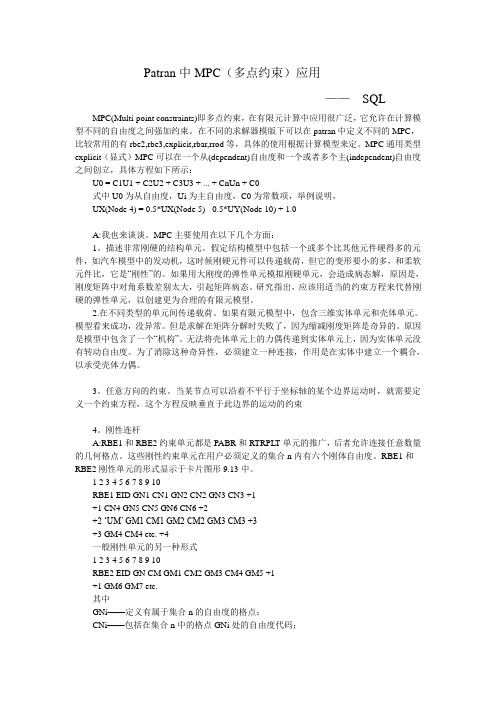

Patran中MPC（多点约束）应用——SQLMPC(Multi-point constraints)即多点约束，在有限元计算中应用很广泛，它允许在计算模型不同的自由度之间强加约束。
在不同的求解器模版下可以在patran中定义不同的MPC，比较常用的有rbe2,rbe3,explicit,rbar,rrod等，具体的使用根据计算模型来定。
MPC通用类型explicit（显式）MPC可以在一个从(dependent)自由度和一个或者多个主(independent)自由度之间创立，具体方程如下所示：U0 = C1U1 + C2U2 + C3U3 + ... + CnUn + C0式中U0为从自由度，Ui为主自由度，C0为常数项，举例说明，UX(Node 4) = 0.5*UX(Node 5) - 0.5*UY(Node 10) + 1.0A:我也来谈谈。
MPC主要使用在以下几个方面：1。
描述非常刚硬的结构单元。
假定结构模型中包括一个或多个比其他元件硬得多的元件，如汽车模型中的发动机，这时候刚硬元件可以传递载荷，但它的变形要小的多，和柔软元件比，它是“刚性”的。
如果用大刚度的弹性单元模拟刚硬单元，会造成病态解，原因是，刚度矩阵中对角系数差别太大，引起矩阵病态。
研究指出，应该用适当的约束方程来代替刚硬的弹性单元，以创建更为合理的有限元模型。
2.在不同类型的单元间传递载荷。
如果有限元模型中，包含三维实体单元和壳体单元。
模型看来成功，没异常。
但是求解在矩阵分解时失败了，因为缩减刚度矩阵是奇异的。
原因是模型中包含了一个“机构”。
无法将壳体单元上的力偶传递到实体单元上，因为实体单元没有转动自由度。
为了消除这种奇异性，必须建立一种连接，作用是在实体中建立一个耦合，以承受壳体力偶。
3。
任意方向的约束。
当某节点可以沿着不平行于坐标轴的某个边界运动时，就需要定义一个约束方程，这个方程反映垂直于此边界的运动的约束4。
刚性连杆A:RBE1和RBE2约束单元都是PABR和RTRPLT单元的推广，后者允许连接任意数量的几何格点。
