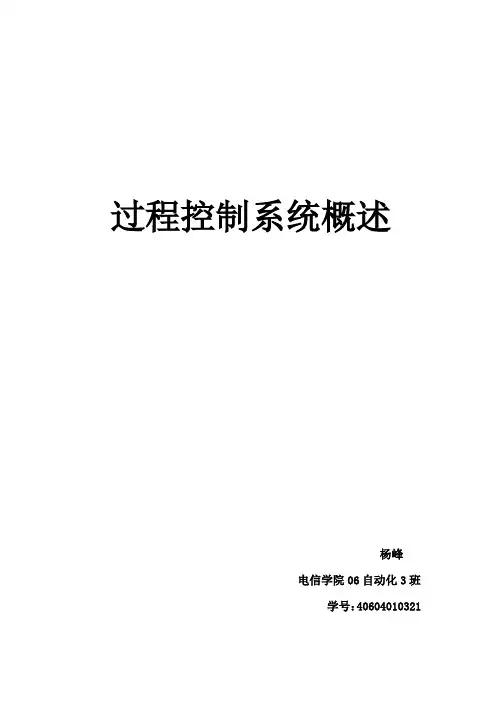

过程控制系统概述杨峰电信学院06自动化3班学号：40604010321所谓过程控制（Process Control）是指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。

一﹑过程控制的特点随着生产过程的连续化﹑大型化和不断强化, 随着对过程内在规律的进一步了解,以及仪表﹑计算机技术的不断发展, 生产过程控制技术近年来发展异常迅速.所谓生产过程自动化, 一般指工业生产中(如石油﹑化工﹑冶金﹑炼焦﹑造纸﹑建材﹑陶瓷及热力发电等)连续的或按一定程序周期进行的生产过程的自动控制.凡是采用模拟或数字控制方式对生产过程的某一或某些物理参数(如温度﹑压力﹑流量等)进行的自动控制统称为过程控制.生产过程的自动控制, 一般要求保持过程进行中的有关参数为一定值或按一定规律变化. 由于被控参数不但受内﹑外界各种条件的影响, 而且各参数之间也会相互影响, 这就给对某些参数进行自动控制增加了复杂性和困难性. 除此之外, 过程控制尚有如下一些特点:1. 被控对象的多样性.对生产过程进行有效的控制, 首先得认识被控对象的行为特征, 并用数学模型给以表征, 这叫对象特性的辨识. 由于被控对象多样性这一特点, 就给辨识对象特性带来一定的困难.2. 被控对象存在滞后.由于生产过程大多在比较庞大的设备内进行, 对象的储存能力大, 惯性也大. 在热工生产过程中, 内部介质的流动和热量转移都存在一定的阻力, 因此对象一般均存在滞后性. 由自动控制理论可知, 如系统中某一环节具有较大的滞后特性, 将对系统的稳定性和动态质量指标带来不利的影响, 增加控制的难度.3. 被控对象一般具有非线性特点.当被控对象具有的非线性特性较明显而不能忽略不计时, 系统为非线性系统, 必需用非线性理论来设计控制系统, 设计的难度较高. 如将具有明显的非线性特性的被控对象经线性化处理后近似成线性对象, 用线性理论来设计控制系统, 由于被控对象的动态特性有明显的差别, 难以达到理想的控制目的.4. 控制系统比较复杂.控制系统的复杂性表现之一是其运行现场具有较多的干扰因素. 基于生产安全上的考虑, 应使控制系统具有很高的可靠性.由于以上特点, 要完全通过理论计算进行系统设计与控制器的参数整定至今乃存在相当的困难, 一般是通过理论计算与现场调整的方法, 达到过程控制的目的.二﹑过程控制系统的组成过程控制系统的组成, 一般可用如下框图表示被控参数（变量）y(t ) ;控制（操纵）参数（变量）q(t) ;扰动量f(t) ;给定值r(t) ;当前值z(t); 偏差e(t) ;控制作用u(t)三、过程控制系统的分类按系统的结构特点来分反馈控制系统，前馈控制系统，复合控制系统（前馈-反馈控制系统）按给定值信号的特点来分定值控制系统，随动控制系统1.反馈控制系统偏差值是控制的依据，最后达到减小或消除偏差的目的。

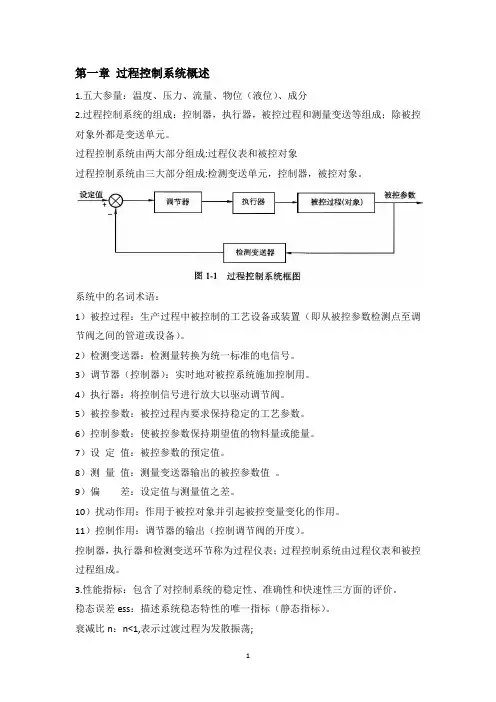

第一章过程控制系统概述1.五大参量：温度、压力、流量、物位（液位）、成分2.过程控制系统的组成：控制器，执行器，被控过程和测量变送等组成；除被控对象外都是变送单元。

过程控制系统由两大部分组成:过程仪表和被控对象过程控制系统由三大部分组成:检测变送单元，控制器，被控对象。

系统中的名词术语：1）被控过程：生产过程中被控制的工艺设备或装置（即从被控参数检测点至调节阀之间的管道或设备）。

2）检测变送器：检测量转换为统一标准的电信号。

3）调节器（控制器）：实时地对被控系统施加控制用。

4）执行器：将控制信号进行放大以驱动调节阀。

5）被控参数：被控过程内要求保持稳定的工艺参数。

6）控制参数：使被控参数保持期望值的物料量或能量。

7）设定值：被控参数的预定值。

8）测量值：测量变送器输出的被控参数值。

9）偏差：设定值与测量值之差。

10）扰动作用：作用于被控对象并引起被控变量变化的作用。

11）控制作用：调节器的输出（控制调节阀的开度）。

控制器，执行器和检测变送环节称为过程仪表；过程控制系统由过程仪表和被控过程组成。

3.性能指标：包含了对控制系统的稳定性、准确性和快速性三方面的评价。

稳态误差ess：描述系统稳态特性的唯一指标（静态指标）。

衰减比n：n<1,表示过渡过程为发散振荡;n=1,表示过渡过程为等幅振荡;n>1,表示过渡过程为衰减振荡。

一般为4:1-10:1，4:1为理想指标，也是用来调试的。

前馈，反馈控制特点（1）反馈控制系统：根据系统被控参数与给定值的偏差进行工作；是按照偏差进行调节，达到减小或消除偏差的目的；偏差值是系统调节的依据；可以有多个反馈信号；属于闭环控制系统。

（2）前馈控制系统：根据扰动大小进行控制，扰动是控制的依据；控制及时；属于开环控制系统；实际生产中不采用第二章过程检测仪表控制器输出:1.电动仪表：4-20mA，DC（远距离）；1-5V，DC（短距离）气动仪表：20-100Kpa（100m）直流电流4-20mA，空气压力20-100Kpa为通用标准信号。

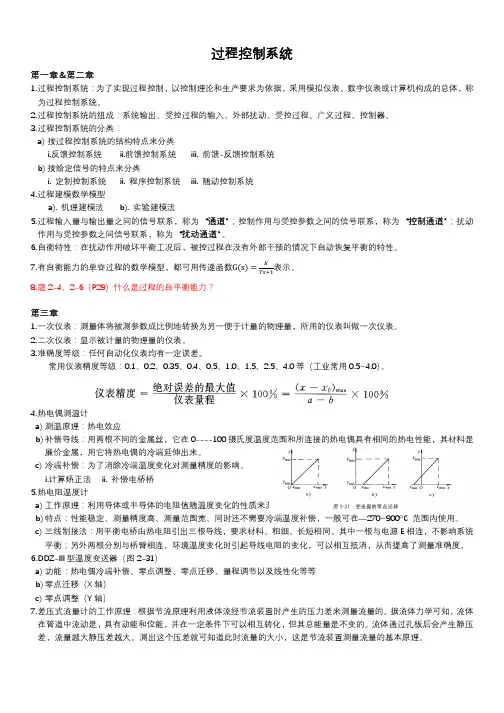

过程控制系统第一章&第二章1.过程控制系统：为了实现过程控制，以控制理论和生产要求为依据，采用模拟仪表、数字仪表或计算机构成的总体，称为过程控制系统。

2.过程控制系统的组成：系统输出、受控过程的输入、外部扰动、受控过程、广义过程、控制器。

3.过程控制系统的分类：a)按过程控制系统的结构特点来分类i.反馈控制系统 ii.前馈控制系统 iii. 前馈-反馈控制系统b)按给定信号的特点来分类i. 定制控制系统 ii. 程序控制系统 iii. 随动控制系统4.过程建模数学模型a). 机理建模法 b). 实验建模法5.过程输入量与输出量之间的信号联系，称为“通道”；控制作用与受控参数之间的信号联系，称为“控制通道”；扰动作用与受控参数之间信号联系，称为“扰动通道”。

6.自衡特性：在扰动作用破坏平衡工况后，被控过程在没有外部干预的情况下自动恢复平衡的特性。

表示。

7.有自衡能力的单容过程的数学模型，都可用传递函数G(s)=&'()*8.题2-4、2-6（P29）什么是过程的自平衡能力？第三章1.一次仪表：测量体将被测参数成比例地转换为另一便于计量的物理量，所用的仪表叫做一次仪表。

2.二次仪表：显示被计量的物理量的仪表。

3.准确度等级：任何自动化仪表均有一定误差。

常用仪表精度等级：0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等（工业常用0.5~4.0）。

4.热电偶测温计a)测温原理：热电效应b)补偿导线：用两根不同的金属丝，它在0----100摄氏度温度范围和所连接的热电偶具有相同的热电性能，其材料是廉价金属，用它将热电偶的冷端延伸出来。

c)冷端补偿：为了消除冷端温度变化对测量精度的影响。

i.计算矫正法 ii. 补偿电桥桥5.热电阻温度计a)工作原理：利用导体或半导体的电阻值随温度变化的性质来测量温度的。

b)特点：性能稳定、测量精度高、测量范围宽、同时还不需要冷端温度补偿，一般可在—270~900ºC 范围内使用。
