计数器及其译码显示电路设计
一、引言
计数器及其译码显示电路是数字电路中常见的模块，广泛应用于计数、测量、定时等领域。本文将介绍计数器及其译码显示电路的设计原理和实现方法。
二、计数器的基本原理
计数器是一种能够在一定范围内按照规定的步长进行累加或累减操作的电路。常见的计数器有二进制计数器和十进制计数器两种。
1.二进制计数器
二进制计数器是指能够在二进制数字系统中进行累加或累减操作的电路。其基本原理是通过触发器来实现数据存储和状态转移，以达到累加或累减的目的。常见的二进制计数器有同步计数器和异步计数器两种。
同步计数器是指所有触发器都在同一个时钟脉冲下进行状态转移，因此具有较高的稳定性和精度。异步计数器则是指每个触发器都有自己独立的时钟输入，因此具有较高的速度和灵活性。
2.十进制计数器 十进制计数器是指能够在十进制数字系统中进行累加或累减操作的电路。其基本原理是通过将二进制计数器的输出信号转换为十进制数字系统中的数字，以达到实现十进制计数的目的。常见的十进制计数器有BCD计数器和二进制-BCD码转换器两种。
三、译码显示电路的基本原理
译码显示电路是一种能够将数字信号转换为对应的字符或图形信号进行显示的电路。常见的译码显示电路有BCD-7段译码器和BCD-10段译码器两种。
1.BCD-7段译码器
BCD-7段译码器是指能够将4位二进制代码转换为对应的7段LED数字管显示信号的电路。其基本原理是通过查表法将4位二进制代码映射到对应的7段LED数字管上，以实现数字信号到字符信号的转换。
2.BCD-10段译码器
BCD-10段译码器是指能够将4位二进制代码转换为对应的10个LED灯管显示信号的电路。其基本原理与BCD-7段译码器相似，不同之处在于需要额外添加3个LED灯管用于表示“.”、“-”和“+”等符号。
四、计数器及其译码显示电路设计实例
下面以一个4位同步二进制计数器及其对应的BCD-7段译码器为例，介绍其设计过程。
4位同步二进制加法计数器是一种常见的数字电路，用于实现二进制计数。它可以将二进制数字表示为电信号，并且在每次输入脉冲时进行递增。
下面将详细介绍4位同步二进制加法计数器及其计数的最大值。
一、4位同步二进制加法计数器的原理
1. 4位同步二进制加法计数器由4个触发器组成，每个触发器对应一个二进制位。当输入一个脉冲时，每个触发器根据前一位的状态以及输入脉冲的信号进行状态转换。这样就实现了二进制数的递增。
2. 触发器之间通过门电路连接，用于控制触发器状态的变化。这些门电路可以根据具体的设计选择不同的逻辑门，常见的有AND门、OR门、NOT门等。
3. 4位同步二进制加法计数器是同步计数器，即所有触发器同时接收输入脉冲，确保计数的同步性。
二、4位同步二进制加法计数器的计数最大值
1. 4位二进制数的表示范围是0~15，因此4位同步二进制加法计数器的计数最大值为15。
2. 在计数到15后，再输入一个脉冲，计数器将重新从0开始计数，即实现了循环计数。
三、4位同步二进制加法计数器的应用
1. 4位同步二进制加法计数器常用于数字电子钟、信号发生器等数字电路中，用于实现计数和定时功能。
2. 它还可以作为其他数字电路的组成部分，用于构建更复杂的逻辑功能。
3. 在数字系统中，计数器是十分重要的组件，它能够实现数字信号的计数和控制，广泛应用于各种数字系统中。
4位同步二进制加法计数器是一种重要的数字电路，通过它可以实现对二进制数的递增计数。其计数的最大值为15，应用领域广泛。希望本文内容能够对读者有所启发。四、4位同步二进制加法计数器的工作原理
4位同步二进制加法计数器是一种晶体管数字集成电路，它利用触发器和逻辑门等基本元件构成，能够实现二进制数字的加法计数。在4位同步二进制加法计数器中，每个触发器代表一个二进制位，通过输入脉冲的控制，能够实现对二进制数的递增计数。
具体来说，当输入一个脉冲信号时，4位同步二进制加法计数器会根据触发器之间的连线和逻辑门的作用，根据之前的状态和输入脉冲的信号进行状态转换，从而实现二进制数的递增。因为是同步计数器，所以所有触发器都会同时接收到输入脉冲，保证了计数的同步性。
同步二进制加法计数器
F0302011 5030209303 刘冉
计数器是用来累计时钟脉冲（CP脉冲）个数的时序逻辑部件。它是数字系统中用途最广泛的基本部件之一，几乎在各种数字系统中都有计数器。它不仅可以计数，还可以对CP脉冲分频，以及构成时间分配器或时序发生器，对数字系统进行定时、程序控制操作。此外，还能用它执行数字运算。
1、 计数器的特点：
在数字电路中，把记忆输入CP脉冲个数的操作叫做计数，能实现计数状态的电子电路称为计数器。特点为（1）该电路一般为Moore型电路，输入端只有CP信号。
（2）从电路组成看，其主要组成单元是时钟触发器。
2、 计数器分类
1) 按CP脉冲输入方式，计数器分为同步计数器和异步计数器两种。
同步计数器：计数脉冲引到所有触发器的时钟脉冲输入端，使应翻转的触发器在外接的CP脉冲作用下同时翻转。
异步计数器：计数脉冲并不引到所有触发器的时钟脉冲输入端，有的触发器的时钟脉冲输入端是其它触发器的输出，因此，触发器不是同时动作。
2) 按计数增减趋势，计数器分为加法计数器、减法计数器和可逆计数器三种。
加法计数器：计数器在CP脉冲作用下进行累加计数（每来一个CP脉冲，计数器加1）。
3) 按数制分为二进制计数器和非二进制计数器两类。
二进制计数器：按二进制规律计数。最常用的有四位二进制计数器，计数范围从0000到1111。
异步加法的缺点是运算速度慢，但是其电路比较简单，因此对运算速度要求不高的设备中，仍不失为一种可取的全加器。同步加法优点是速度快，虽然只比异步加法快千分之一甚至几千分之一秒，但对于计数器来讲，却是十分重要的。所以在这个高科技现代社会中，
同步二进制计数器应用十分广泛。

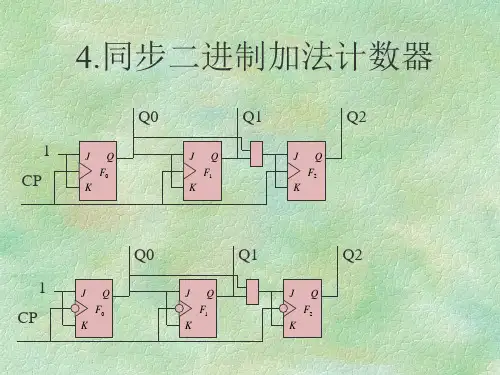

下图为三位二进制加法计数器的电路图。
图1 三位二进制计数器 图示电路为对时钟信号计数的三位二进制加法计数器或称为八进制加法计数器。
该电路的经典分析过程:
计数器的原理
计数器是数字电路中广泛使用的逻辑部件，是时序逻辑电路中最重要的逻辑部件之一。计数器除用于对输入脉冲的个数进行计数外，还可以用于分频、定时、产生节拍脉冲等。计数器按计数脉冲的作用方式分类，有同步计数器和异步计数器；按功能分类，有加法计数器、减法计数器和既具有加法又有减法的可逆计数器；按计数进制的不同，又可分为二进制计数器、十进制计数器和任意进制计数器。
一、计数器的工作原理
1、二进制计数器
（1）异步二进制加法计数器 图1所示为用JK触发器组成的4位异步二进制加法计数器逻辑图。图中4个触发器F0~F3均处于计数工作状态。计数脉冲从最低位触发器F0的CP端输入，每输入一个计数脉冲，F0的状态改变一次。低位触发器的Q端与高位触发器的CP端相连。每当低位触发器的状态由1变0时，即输出一负跳变脉冲时，高位触发器翻转。各触发器置0端RD并联，作为清0端，清0后，使触发器初态为0000。当第一个计数脉冲输入后，脉冲后沿使F0的Q0由0变1，F1、F2、F3均保持0态，计数器的状态为0001；当
图1 4位异步二进制加法计数器
第二个计数脉冲输入后，Q0由1变为0，但Q0的这个负跳变加至F1的CP端，使Q1由0变为1，而此时F3、F2仍保持0状态，计数器的状态为0010。依此类推，对于F0来说，每来一个计数脉冲后沿，Q0的状态就改变，而对于F1、F2、F3来说，则要看前一位输出端Q是否从1跳到0，即后沿到来时，其输出端的状态才改变，否则Q1、Q2、Q3端的状态同前一个状态一样。这样在第15个计数脉冲输入后，计数器的状态为1111，第16个计数脉冲输入，计数器恢复为0000。
由上述分析可知，一个4位二进制加法计数器有24=16种状态，每经过十六个计数脉冲，计数器的状态就循环一次。通常把计数器的状态数称之为计数器的进制数（或称计数器的模），因此，4位二进制计数器也可称之为1位十六进制（模16）计数器。表1所示为4位二进制加法计数器的状态表。计数脉冲和各触发器输出端的波形如图2所示。
