醇酸树脂的生产工艺

醇酸树脂漆主要配方组成及生产工艺导读：本文详细介绍醇酸树脂漆的研究背景，原理，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。

禾川化学引进国外配方破译技术，专业从事醇酸树脂漆成分分析、配方还原、研发外包服务，为涂料相关企业提供一整套配方技术解决方案。

1、背景醇酸树脂漆配方分析以多元醇、多元酸和干性植物油制成的醇酸树脂为主要成膜物质的一类涂料称为醇酸树脂漆。

改变原料结构和油度，以及与不同树脂并用，可在很大的范围内制出各种具有不同特点树脂。

由于合成技术成熟、原料易得、树脂涂膜综合性能好，醇酸树脂已成为合成树脂中用量最大，用途最广泛的品种之一。

以多元醇、多元酸和干性植物油制成的醇酸树脂为主要成膜物质的一类涂料称为醇酸树脂漆。

改变原料结构和油度，以及与不同树脂并用，可在很大的范围内制出各种具有不同特点树脂。

由于合成技术成熟、原料易得、树脂涂膜综合性能好，醇酸树脂已成为合成树脂中用量最大，用途最广泛的品种之一。

醇酸树脂可与其他树脂配成多种不同性能的自干或烘干磁漆、底漆、画漆和清漆，广泛用于桥梁等建筑物以及机械、车辆、船舶、飞机、仪表等涂装。

醇酸树脂漆具有以下特点，醇酸树脂涂料干燥后形成高度网状结构，不易老化，具有耐候性好，光泽持久，漆膜附着力好，柔韧坚牢，耐摩擦特点。

醇酸树脂漆膜抗矿物油、醇类溶剂，烘烤后的漆膜耐水性、绝缘性、耐油性等大为提高，且施工方便。

但是醇酸树脂漆在使用过程中也存在一些问题，如它干结成膜快，但是完全干燥时间长。

醇酸树脂涂料虽不是油脂漆，但基本上还未脱离脂肪酸衍生物的范围，对防湿热、防霉菌和防盐雾等三防还不能完全得到保证。

禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

醇酸树脂合成工艺流程图Synthesizing resin from resin acid is a complex process that requires careful planning and execution. 从树脂酸合成树脂是一个复杂的过程，需要仔细的规划和执行。

One of the key steps in the process is the esterification of resin acid with an alcohol. This reaction typically requires a catalyst to proceed efficiently. 在该过程中的一个关键步骤是将树脂酸与醇酯化。

这种反应通常需要催化剂以提高效率。

The choice of catalyst is crucial, as it can greatly influence the yield and quality of the final resin product. Common catalysts used in this process include sulfuric acid, p-toluenesulfonic acid, and boron trifluoride. 催化剂的选择至关重要，因为它可以极大地影响最终树脂产品的产量和质量。

在这个过程中常用的催化剂包括硫酸、对甲苯磺酸和三氟化硼。

The esterification reaction is typically carried out under reflux conditions to ensure thorough mixing and efficient conversion of reactants. Reaction temperature, reaction time, and alcohol-to-acidratio are all critical parameters that need to be carefully controlled during this step. 酯化反应通常在回流条件下进行，以确保反应物充分混合和高效转化。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

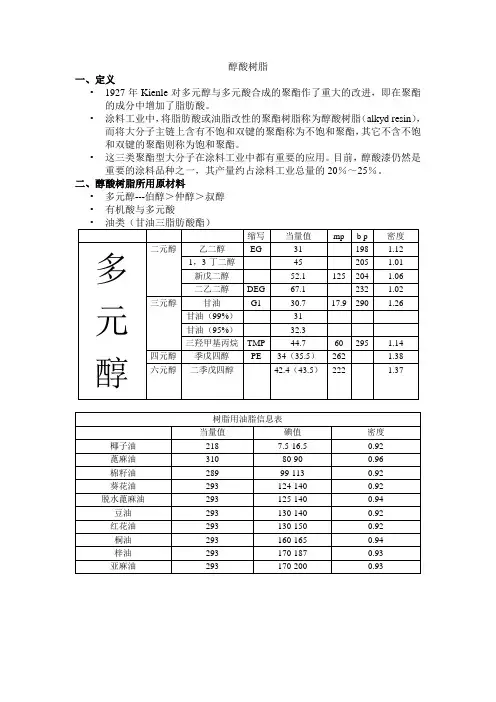

醇酸树脂一、定义•1927年Kienle对多元醇与多元酸合成的聚酯作了重大的改进，即在聚酯的成分中增加了脂肪酸。

•涂料工业中，将脂肪酸或油脂改性的聚酯树脂称为醇酸树脂（alkyd resin），而将大分子主链上含有不饱和双键的聚酯称为不饱和聚酯，其它不含不饱和双键的聚酯则称为饱和聚酯。

•这三类聚酯型大分子在涂料工业中都有重要的应用。

目前，醇酸漆仍然是重要的涂料品种之一，其产量约占涂料工业总量的20％～25％。

二、醇酸树脂所用原材料•多元醇---伯醇＞仲醇＞叔醇•有机酸与多元酸三、醇酸树脂的制备醇酸树脂的合成工艺按所用原料的不同可分为（1）醇解法；（2）脂肪酸法；（3）酸解法；（4）脂肪酸/油法后两者很少用。

从工艺上可以分为（1）溶剂法；（2）熔融法。

熔融法设备简单、利用率高、安全，但产品色深、结构不均匀、批次性能差别大、工艺操作较困难，主要用于聚酯合成。

醇酸树脂合成主要采用溶剂法生产。

溶剂法利于提高酯化速度，降低反应温度，改善产品质量。

常用二甲苯的蒸发带出酯化水，经过分水器的油水分离后重新流回反应釜，如此反复，推动聚酯化反应的进行，生成醇酸树脂。

1、醇解法---原理醇解法是醇酸树脂合成的重要方法。

由于油脂与多元酸（或酸酐）不能互溶，所以用油脂合成醇酸树脂时要先将油脂醇解为不完全的脂肪酸甘油酯（或季戊四醇酯），不完全的脂肪酸甘油酯是一种混和物，其中含有单酯、双酯和没有反应的甘油及油脂，单酯含量是一个重要指标，影响醇酸树脂的质量。

其反应如下：醇解时，用碱性催化剂（CaO，LiOH，蓖麻酸锂等），240 ℃左右完成。

醇解法溶剂法生产醇酸树脂的工艺流程简图：2、醇解法---影响因素2.1催化剂种类和用量及反应温度不同的催化剂，用不同的温度CaO+环烷酸钴220～250 ℃CaO 230～240 ℃2.2多元醇种类及其用量甘油量增加，利于提高甘油一酸酯的含量；油料不饱和度越高，甘油溶解度越高，醇解深度增加；油料酸度越高，甘油溶解度越小。

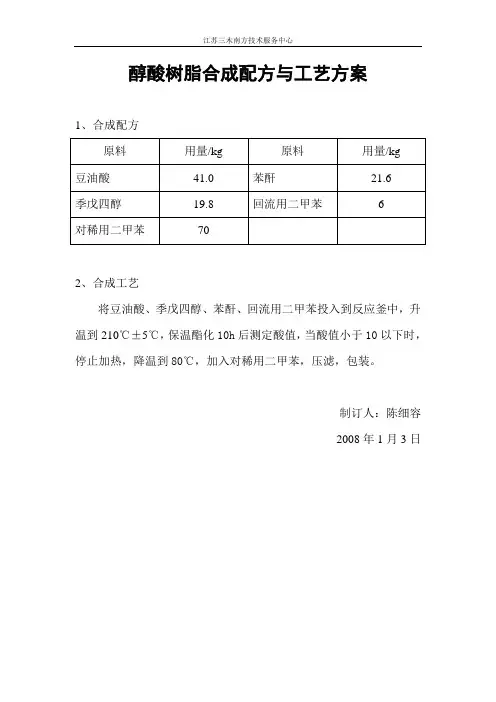

1、醇酸树脂（1）工艺流程简述建设项目醇酸树脂合成主要采用溶剂法生产。

溶剂法中常用二甲苯的蒸发带出酯化水，经过分水器的油水分离后重新流回反应釜，如此反复，推动聚酯化反应的进行，生成醇酸树脂。

先将油酸、甘油、苯酐等和回流二甲苯（单体总量的8％）全部加入反应釜，加入少量抗氧剂，开慢速搅拌（搅拌应遵从先慢后快的原则，使聚合平稳、顺利进行），用2h升温至180℃；保温1h；二甲苯得加入量影响脱水速率，二甲苯用量提高，虽然可加大回流量，但同时也降低了反应温度，因此回流二甲苯用量一般不超过8％，而且随着反应进行，当出水速率降低时，要逐步放出一些二甲苯，以提高温度，进一步促进反应进行。

然后用2h升温至200～220℃，保温2h，抽样测酸值达10mgKOH/g、黏度（加氏管）达到10s为反应终点。

如果达不到，继续保温，每30min抽样复测；聚酯化易采取逐步升温工艺，保持正常出水速率，应避免反应过于剧烈造成物料夹带，影响单体配比和树脂结构。

保温温度及时间随配方而定，而且与油品和油度有关。

达到终点后，停止加热，冷却后将兑稀溶剂缓慢加入反应釜中。

聚酯化反应要关注出水速率和出水量，并按规定时间取样，测定酸值和黏度，达到规定后降温、稀释，经过过滤，制得漆料。

最后搅拌均匀（30min），60～70℃过滤，收于贮罐。

（2）工艺流程方框图醇酸树脂的生产工艺流程方框图如下：图2-3 醇酸树脂生产工艺流程图（3）化学反应方程式醇酸树脂生产化学反应式如下:2、丙烯酸树脂（1）工艺流程简述本项目采用溶剂法生产丙稀酸树脂，自由基由引发剂还原而来；溶剂采用二甲苯。

具体工艺流程如下：①根据配方计算量,称量出底料溶剂,用真空泵抽入反应釜中,打开搅拌开关后,用燃油炉加热导热油打循环,使底料升温到138～142℃。

通过冷凝器下液管视镜观察，回流后停止加热，保温10分钟。

反应釜挥发的二甲苯蒸汽，上升至冷凝器，经冷却水冷凝后返回反应釜。

②根据配方计算量，称量出各单体、引发剂和溶剂，用真空泵抽入高位槽混匀备用。
