光伏电站数据采集系统与远程通讯系统

光伏电站监控系统结构与布局随着清洁能源的发展和应用，光伏电站已成为一种主要的可再生能源发电方式。

为了保障光伏电站的安全运行和高效发电，监控系统的建设至关重要。

一个完善的光伏电站监控系统不仅能够实时监测电站的运行状态，还可以对电站进行远程监控和管理，提高电站的发电效率和维护效率。

本文将介绍光伏电站监控系统的结构与布局。

一、光伏电站监控系统结构光伏电站监控系统的结构主要包括传感器、数据采集系统、数据传输通道、数据处理与存储系统和监控中心。

其中，传感器用于实时监测光伏电站的各项参数，数据采集系统用于将传感器采集到的数据传输至数据处理系统，数据传输通道用于实现数据的远程传输，数据处理与存储系统用于处理和存储传感器采集到的数据，监控中心用于对电站进行远程监控和管理。

1.传感器：传感器是光伏电站监控系统的基础设备，用于实时监测电站的各项参数，包括光照强度、温度、风速、电压、电流等。

通过传感器采集到的数据，可以实现对电站运行状态的实时监测和分析。

2.数据采集系统：数据采集系统用于将传感器采集到的数据传输至数据处理系统。

数据采集系统通常由数据采集器和数据传输设备组成，数据采集器用于采集传感器数据，数据传输设备用于将采集到的数据传输至数据处理系统。

3.数据传输通道：数据传输通道包括有线通信和无线通信两种方式，用于实现数据的远程传输。

有线通信主要通过光纤和网线进行数据传输，无线通信主要通过无线网络和卫星通信进行数据传输。

4.数据处理与存储系统：数据处理与存储系统用于接收并处理传感器采集到的数据，同时对数据进行存储和备份。

数据处理与存储系统可以实现数据的实时分析、报警和故障诊断，提高电站的运行效率和可靠性。

5.监控中心：监控中心是光伏电站监控系统的核心部分，用于对电站进行远程监控和管理。

监控中心通常配备有监控软件和显示设备，可以实现对电站的实时监测、参数调节、报警处理等功能。

二、光伏电站监控系统布局1.电站内部监控：电站内部监控主要包括对光伏组件、逆变器、变压器等设备的监测。

光伏电站通讯系统原理光伏电站通讯系统是指通过通信设备将光伏电站内的信息传输到中心控制系统中，从而实现对光伏电站的监控、管理和维护。

光伏电站通信系统具有及时性、准确性和高效性等特点，对于确保光伏发电系统稳定运行和提高能源利用效率具有重要作用。

光伏电站通讯系统包括通讯网络、通信应用及通信管理，其中通讯网络是通信系统的基础。

现代光伏电站通信系统主要采用互联网技术，包括局域网、广域网和虚拟专用网等。

通讯网络涵盖了设备之间、设备与控制中心之间、设备与维护人员之间的通讯。

光伏电站内部设备之间的通信通常采用局域网，包括智能逆变器、太阳能电池板、温度传感器等。

设备与控制中心之间的通信采用广域网或虚拟专用网，主要用于数据传输和信息管理。

设备和维护人员之间的通信可以通过无线通信和短信通知等方式实现，方便维护人员及时了解设备运行状态和进行设备维护。

通信应用是光伏电站通信系统的核心。

通信应用包括数据采集、实时监测、故障诊断、数据存储和可视化等。

数据采集是通信应用的第一步，通过采集逆变器、电池板、温度传感器等设备的数据，实现对光伏电站整体运行状态的了解。

实时监测是在数据采集的基础上实现的，通过该应用可以实时监测光伏电站发电量、电网电压、电机电流等数据，以及检测发电系统中的故障。

故障诊断是通信应用的重要环节，通过对数据的分析和对设备运行状况的判断，及时诊断设备故障，并进行维护和修理。

数据存储是为了保证光伏电站数据完整性和安全性而设计的，通过对数据进行存储和备份，保证数据不会丢失或损坏。

可视化是为了方便管理人员对光伏电站信息进行快速、直观地了解，通过数据的可视化处理，管理人员可以直观地看到光伏电站发电量、电机状态、发电质量等各项指标。

通信管理是为了保证通信系统的稳定性和安全性而设计的。

通信管理包括网络安全、数据保密、数据备份等，主要涉及授权认证、数据采集、网络管理等方面。

网络安全负责保证通信系统不受网络攻击和病毒感染，并保证数据传输过程中的安全性和可靠性。

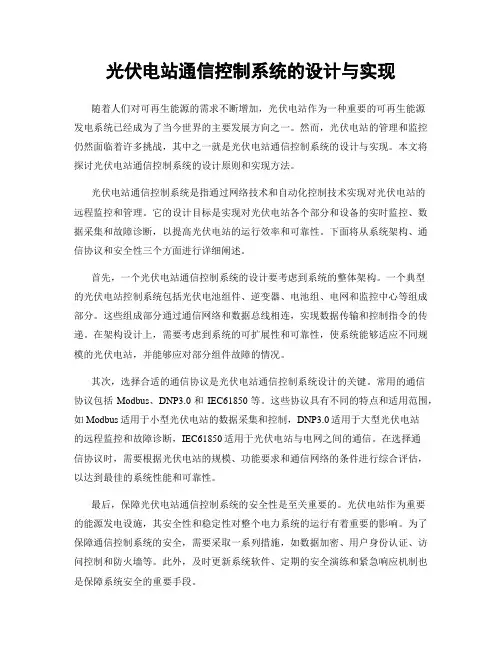

光伏电站通信控制系统的设计与实现随着人们对可再生能源的需求不断增加，光伏电站作为一种重要的可再生能源发电系统已经成为了当今世界的主要发展方向之一。

然而，光伏电站的管理和监控仍然面临着许多挑战，其中之一就是光伏电站通信控制系统的设计与实现。

本文将探讨光伏电站通信控制系统的设计原则和实现方法。

光伏电站通信控制系统是指通过网络技术和自动化控制技术实现对光伏电站的远程监控和管理。

它的设计目标是实现对光伏电站各个部分和设备的实时监控、数据采集和故障诊断，以提高光伏电站的运行效率和可靠性。

下面将从系统架构、通信协议和安全性三个方面进行详细阐述。

首先，一个光伏电站通信控制系统的设计要考虑到系统的整体架构。

一个典型的光伏电站控制系统包括光伏电池组件、逆变器、电池组、电网和监控中心等组成部分。

这些组成部分通过通信网络和数据总线相连，实现数据传输和控制指令的传递。

在架构设计上，需要考虑到系统的可扩展性和可靠性，使系统能够适应不同规模的光伏电站，并能够应对部分组件故障的情况。

其次，选择合适的通信协议是光伏电站通信控制系统设计的关键。

常用的通信协议包括Modbus、DNP3.0和IEC61850等。

这些协议具有不同的特点和适用范围，如Modbus适用于小型光伏电站的数据采集和控制，DNP3.0适用于大型光伏电站的远程监控和故障诊断，IEC61850适用于光伏电站与电网之间的通信。

在选择通信协议时，需要根据光伏电站的规模、功能要求和通信网络的条件进行综合评估，以达到最佳的系统性能和可靠性。

最后，保障光伏电站通信控制系统的安全性是至关重要的。

光伏电站作为重要的能源发电设施，其安全性和稳定性对整个电力系统的运行有着重要的影响。

为了保障通信控制系统的安全，需要采取一系列措施，如数据加密、用户身份认证、访问控制和防火墙等。

此外，及时更新系统软件、定期的安全演练和紧急响应机制也是保障系统安全的重要手段。

总结起来，光伏电站通信控制系统的设计与实现是实现光伏电站高效运行的关键一环。

光伏电站智能接入系统方案（35kV单点接入）1. 概述随着可再生能源的快速发展，光伏电站作为清洁能源的重要组成部分，其并网需求日益增长。

为了提高光伏电站的接入效率和可靠性，本文将介绍一种光伏电站智能接入系统方案，该方案以35kV单点接入为基础，通过采用先进的光伏逆变器、智能化监控系统和优化接入方案，实现光伏电站高效、稳定地接入电网。

2. 系统架构2.1 光伏发电系统光伏发电系统主要由光伏组件、光伏逆变器、蓄电池等组成。

其中，光伏组件将太阳光能转化为直流电能，光伏逆变器将直流电能转换为交流电能，蓄电池则用于存储多余的电能。

2.2 智能化监控系统智能化监控系统主要包括数据采集与处理、远程通信、故障诊断等功能。

数据采集与处理模块负责实时监测光伏发电系统的运行状态，包括发电功率、电压、电流等参数；远程通信模块通过有线或无线方式将监测数据传输至远程监控中心；故障诊断模块则可自动检测并诊断系统故障，提醒运维人员进行处理。

2.3 接入电网系统接入电网系统主要包括35kV单点接入、输电线路、变电站等。

35kV单点接入是指将光伏电站的输出电压升高至35kV，然后通过一条或多条输电线路接入电网。

3. 技术方案3.1 光伏逆变器选型为了实现高效、稳定的电能转换，本项目选用高效、高品质的光伏逆变器。

光伏逆变器应具备以下特点：- 高转换效率（≥98%）；- 具有较强的抗干扰能力；- 支持多路MPPT，以适应不同倾角和光照条件；- 具备远程监控和故障诊断功能。

3.2 智能化监控系统设计智能化监控系统应包括以下几个部分：- 数据采集与处理：采用高精度传感器实时监测光伏发电系统的运行参数，如发电功率、电压、电流、温度等，并通过数据处理模块进行实时分析与处理。

- 远程通信：利用有线或无线通信技术（如光纤、4G/5G、NB-IoT等）将监测数据传输至远程监控中心，以便进行远程监控与调度。

- 故障诊断：根据实时监测数据，采用人工智能算法进行故障预测与诊断，实现故障的及时发现与处理。

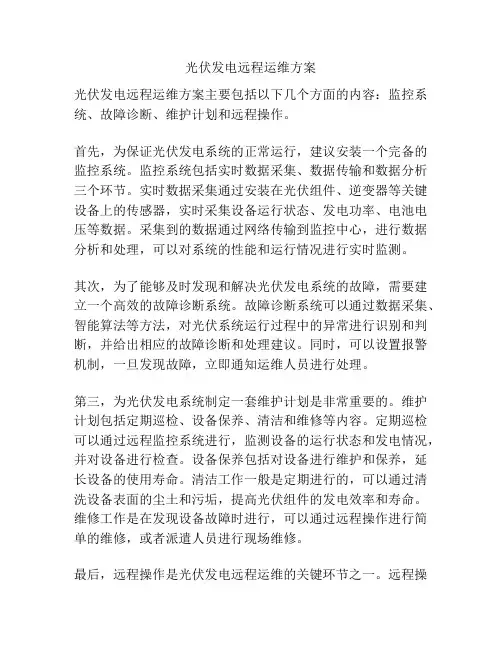

光伏发电远程运维方案光伏发电远程运维方案主要包括以下几个方面的内容：监控系统、故障诊断、维护计划和远程操作。

首先，为保证光伏发电系统的正常运行，建议安装一个完备的监控系统。

监控系统包括实时数据采集、数据传输和数据分析三个环节。

实时数据采集通过安装在光伏组件、逆变器等关键设备上的传感器，实时采集设备运行状态、发电功率、电池电压等数据。

采集到的数据通过网络传输到监控中心，进行数据分析和处理，可以对系统的性能和运行情况进行实时监测。

其次，为了能够及时发现和解决光伏发电系统的故障，需要建立一个高效的故障诊断系统。

故障诊断系统可以通过数据采集、智能算法等方法，对光伏系统运行过程中的异常进行识别和判断，并给出相应的故障诊断和处理建议。

同时，可以设置报警机制，一旦发现故障，立即通知运维人员进行处理。

第三，为光伏发电系统制定一套维护计划是非常重要的。

维护计划包括定期巡检、设备保养、清洁和维修等内容。

定期巡检可以通过远程监控系统进行，监测设备的运行状态和发电情况，并对设备进行检查。

设备保养包括对设备进行维护和保养，延长设备的使用寿命。

清洁工作一般是定期进行的，可以通过清洗设备表面的尘土和污垢，提高光伏组件的发电效率和寿命。

维修工作是在发现设备故障时进行，可以通过远程操作进行简单的维修，或者派遣人员进行现场维修。

最后，远程操作是光伏发电远程运维的关键环节之一。

远程操作主要包括对设备的启动、停机、调整和控制等。

通过远程操作，运维人员可以对设备进行远程控制，调整设备的输出功率、电压和电流等参数，以满足实际需求。

同时，也可以对设备进行远程监控，及时发现设备的故障，并进行相应的处理。

总之，光伏发电远程运维方案应包括监控系统、故障诊断、维护计划和远程操作等内容。

通过建立一个完备的监控系统，及时发现和解决设备故障，并根据维护计划对设备进行定期维护和保养，可以保证光伏发电系统的高效、稳定运行。

同时，通过远程操作可以对设备进行实时控制和监控，提高运维效率，并降低运维成本。

光伏电站信息化管理系统概述信息化管理系统是利用数字化信息化技术，来统一标定和处理光伏电站的信息采集、传输、处理、通讯，整合光伏电站设备监控管理、状态监测管理系统、综合自动保护系统，实现光伏电站数据共享和远程监控。

光伏电站监控系统一般分为两大类：一种是无线网络的分布式监控系统。

一般应用于安装区域比较分散，采用分块发电、低压分散并网的中小型屋顶光伏电站。

由于其采用GPRS无线公共网络传输。

数据的安全性和稳定性无法保证，因此一般不应用于10KV及以上电压等级并网的光伏电站。

另一种是光纤网路的集中式监控系统。

一般应用于大型地面光伏电站或并网电压等级为10KV及以上的屋顶分布式电站。

相关管理制度及标准----信息化系统基础1、明确并网光伏电站相关管理制度及运维手册。

强化安全教育、建立完善电站各项管理制度安全生产是电力生产的生命线。

完善光伏电站《运行规程》、《检修规程》、《安全规程》和《调度规程》。

3、建立光伏电站运维相关国家、地方及行业标准。

电站生产运维管理光伏发电生产管理主要包括：生产运行与维修管理（运维一体化管理）、安全与质量管理、发电计与电力营销管理、大修与快速响应管理、物资仓储管理、生产培训与授权管理和文档与信息管理。

生产图1生产运维体系架构一、生产运行与维修管理1.运行管理（1）工作票管理工作票对设备消缺过程中安全风险控制和检修质量控制具有重要的作用。

工作票编制时需要细化备缺陷消除过程的步骤，识别消缺工作整个过程的安全风险（人员安全和设备安全），做好风险预判工作，主要包含：工作位置（设备功能位置和工作地点）、开工先决条件、工作步骤、QC控制点、工期、工负责人、工作组成员、工作风险及应对措施、备件（换件和可换件）、工具（常用工具和仪器仪表）等；工作票对工作过程中的关键点进行控制，结合质量管理中QC检查员的作用设置W点（见证点）和H点（停工待检点）以保障工作质量；工作票执行时需要严格执行工作过程的要求，严把安全质量关；工作票执行完毕后必须保存工作记录和完工报告。

分布式光伏电站的监控系统及监控方法在全球能源转型的大背景下，分布式光伏电站作为一种清洁、可再生的能源供应方式，正得到越来越广泛的应用。

为了确保分布式光伏电站的稳定运行、提高发电效率和保障安全性，一套完善的监控系统和有效的监控方法至关重要。

一、分布式光伏电站监控系统的组成分布式光伏电站的监控系统通常由以下几个主要部分组成：1、传感器与数据采集单元传感器负责采集光伏电站的各种运行参数，如光伏组件的电压、电流、功率，环境温度、光照强度等。

数据采集单元则将传感器采集到的数据进行汇总和初步处理，然后传输给监控中心。

2、通信网络用于将采集到的数据从现场传输到监控中心。

常见的通信方式包括有线通信（如以太网）和无线通信（如 WiFi、GPRS 等）。

通信网络的稳定性和数据传输速度直接影响监控系统的实时性和可靠性。

3、监控中心监控中心是整个监控系统的核心，负责接收、存储、分析和展示数据。

它通常包括服务器、数据库、监控软件等。

监控人员可以通过监控软件实时查看电站的运行状态，并对异常情况进行报警和处理。

4、远程终端除了监控中心，相关人员还可以通过手机、平板电脑等远程终端随时随地访问监控系统，获取电站的运行信息。

二、分布式光伏电站监控系统的功能1、实时监测能够实时采集和显示光伏电站的各项运行参数，让运维人员及时了解电站的工作状态。

2、数据分析对采集到的数据进行分析，例如计算发电量、功率曲线、设备效率等，为电站的优化运行提供依据。

3、故障报警当电站出现故障或异常情况时，如组件短路、逆变器故障等，监控系统能够及时发出报警信号，并定位故障位置，以便运维人员快速处理。

4、能源管理帮助用户对能源的生产和消耗进行管理，实现节能减排的目标。

5、报表生成能够自动生成各种报表，如日报表、月报表、年报表等，方便用户对电站的运行情况进行总结和评估。

三、分布式光伏电站的监控方法1、基于数据采集与分析的监控通过定期采集电站的运行数据，并对这些数据进行分析，来判断电站的运行状况。

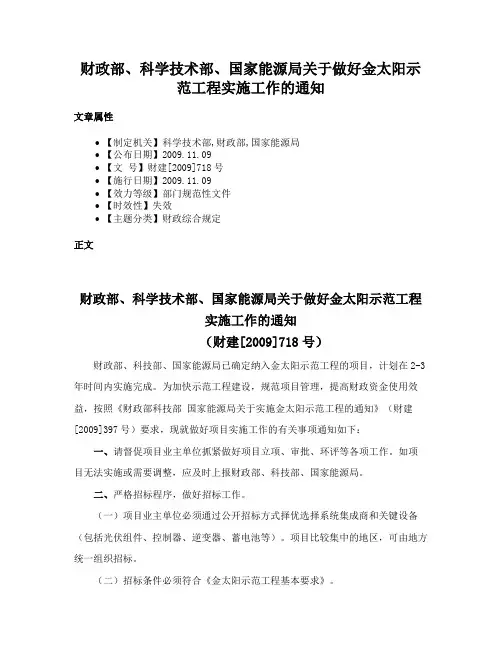

财政部、科学技术部、国家能源局关于做好金太阳示范工程实施工作的通知文章属性•【制定机关】科学技术部,财政部,国家能源局•【公布日期】2009.11.09•【文号】财建[2009]718号•【施行日期】2009.11.09•【效力等级】部门规范性文件•【时效性】失效•【主题分类】财政综合规定正文财政部、科学技术部、国家能源局关于做好金太阳示范工程实施工作的通知（财建[2009]718号）财政部、科技部、国家能源局已确定纳入金太阳示范工程的项目，计划在2-3年时间内实施完成。

为加快示范工程建设，规范项目管理，提高财政资金使用效益，按照《财政部科技部国家能源局关于实施金太阳示范工程的通知》（财建[2009]397号）要求，现就做好项目实施工作的有关事项通知如下：一、请督促项目业主单位抓紧做好项目立项、审批、环评等各项工作。

如项目无法实施或需要调整，应及时上报财政部、科技部、国家能源局。

二、严格招标程序，做好招标工作。

（一）项目业主单位必须通过公开招标方式择优选择系统集成商和关键设备（包括光伏组件、控制器、逆变器、蓄电池等）。

项目比较集中的地区，可由地方统一组织招标。

（二）招标条件必须符合《金太阳示范工程基本要求》。

（三）招标条款不得含有要求使用本地产品等地方保护内容。

（四）光伏系统集成商或关键设备生产企业作为项目业主单位的，对外采购也必须严格履行招标程序；如选用本企业或关联企业提供的集成服务或关键设备，需在符合《金太阳示范工程基本要求》基础上，按成本核算投资。

财政部对其补贴标准另行核定。

三、示范项目要加快实施，建设周期原则上不超过一年。

同时，要严格控制工程质量，地方财政、科技、能源部门负责对示范项目实施情况进行日常监督，尤其是对造价偏高、系统集成商或设备供应商作为业主单位的项目，要进行重点检查。

对在工业区、产业园连片开发建设的项目，要集中实施，统一管理，提高综合效益。

四、并网光伏发电项目必须配置数据采集系统和远程通讯系统，实行集中、实时监控。

分布式光伏发电站集中监控系统摘要：分布式光伏发电站集中监控系统是一种用于监测和控制多个光伏电站的系统，以实现优化发电效率和减少故障时间。

通过系统的搭建可以实现对光伏电站电能的实时监控、调度和预警，同时也可以实现故障监控及管理、数据采集和处理。

该系统能够有效提高光伏电站的发电效率和稳定性，实现对光伏电站的全面管理和运营，为光伏发电行业的可持续发展提供有力的技术支持。

关键词：分布式；光伏发电站；集中监控系统前言：随着能源需求的逐渐增加，环境问题也逐渐变得严峻。

因此，太阳能等可再生能源逐渐成为人们所关注的焦点。

分布式光伏发电站将会是未来的发展趋势，因为它们不仅能够减少对传统能源的依赖，而且还具有拓展性和灵活性。

然而，由于复杂性和分散性，它们需要一种集中式监控系统，以确保稳定地运行以及监测效率。

因此，本文对分布式光伏发电站集中监控系统进行深入研究，期望可以实时地监测光伏发电系统的性能和状态，同时提高系统的效率和可靠性。

1分布式光伏发电站集中监控系统介绍分布式光伏发电站集中监控系统是指一种集中监控、远程控制、数据采集与分析等为一体的系统，用于对分散在不同地点的光伏发电站进行实时监控和管理。

因而它能够通过网络技术，将光伏电站的各项运行参数和实时发电情况传输到中心控制室，实现对光伏电站进行实时监测和在线运维管理。

系统主要由以下几部分组成：光伏电站数据采集系统、远程监控与数据管理系统、分布式逆变器控制器、通讯网络交互界面等。

其中，光伏电站数据采集系统通过数据采集和传输，实现对各项光伏电站运行参数及环境参数的监控；远程监控与数据管理系统则对采集的数据进行整合、分析、处理，并提供各种数据报表以及异常报警等功能；分布式逆变器控制器可实现光伏电站的远程控制和调度，保证光伏电站正常运行。

该系统具有实时监测、远程控制、数据分析等功能，有效降低了光伏电站的运维成本，提高了光伏电站的发电效率和运行稳定性，对于推动光伏发电的普及化和发展具有积极意义。

光伏电站数据采集与监控系统设计与优化随着能源危机的日益加剧和环境保护的重要性日益彰显，光伏发电作为一种清洁能源的重要形式，逐渐成为人们重视的焦点。

而为了确保光伏电站的高效运行和稳定发电，数据采集与监控系统的设计与优化显得尤为重要。

光伏电站数据采集与监控系统的设计首先需要考虑的是数据采集的相关问题。

光伏电站的数据采集需要对光伏阵列的发电情况、温度、光照强度等关键参数进行实时监测。

为了保证数据的准确性，需要选择高精度、高可靠性的传感器设备，并合理布置在光伏阵列的关键位置。

同时，需要考虑数据传输的方式和通信协议，选择合适的通信设备和网络结构，以保证数据的稳定传输。

此外，为了应对突发情况，还需要考虑灾备备份和数据存储的方案，确保数据的安全和可用性。

在数据采集的基础上，光伏电站监控系统的设计是管理和控制光伏电站运行的核心任务。

光伏电站监控系统应具备实时监测、故障诊断、远程操作和数据分析等功能。

实时监测模块可以对光伏电站的各项参数进行实时监测，并生成实时报警和运行状态预警。

故障诊断模块可以对光伏电站的故障进行自动诊断和报警，并提供故障的定位和处理建议。

远程操作模块可以通过网络远程控制和调整光伏电站的运行状态，对光伏阵列进行远程开关机、升降压等操作。

数据分析模块可以对光伏电站的历史数据进行统计和分析，并输出报表和趋势图形，为电站管理者提供决策参考。

光伏电站监控系统的优化是为了提高系统的可靠性、稳定性和安全性。

在系统设计上，可以采用多级分布式架构，将数据采集、处理和管理分散在不同的环节，以提高系统的并发性和容错性。

在传感器选择上，可以采用多种不同的传感器设备，以备份和互为补充，提高数据的可靠性和准确性。

在通信协议上，可以采用TCP/IP协议以及其他可靠的通信方式，确保数据的稳定传输。

此外，在软件开发上，可以采用模块化设计和灵活可扩展的架构，方便后续功能的升级和扩展。

除了设计与优化光伏电站数据采集与监控系统，还需要将系统与电站的运维管理相结合，形成一个闭环。

光伏电站智能运维方案随着可再生能源的快速发展，光伏电站作为一种重要的可再生能源发电方式，在全球范围内得到了广泛的应用。

然而，光伏电站的运维工作也面临着许多挑战，如设备检修、故障排除等。

为了更高效地管理和运营光伏电站，智能运维方案应运而生。

一、数据采集与监测系统1. 无人机巡检技术为了快速准确地获取电站设备的运行状况，可以利用无人机巡检技术。

无人机可以搭载高清摄像头和红外热像仪，通过飞行巡检电站的各个部位，实时监测设备的运行状态。

无人机巡检不仅能够提高检修效率，还能降低检修人员的安全风险。

2. 历史数据分析通过对光伏电站历史数据的分析，可以预测设备的运行状况，进而及时采取相应的维修措施，以降低设备故障风险。

利用大数据分析技术，对历史数据进行处理和建模，可以提前发现设备的异常情况，并进行预警和预防。

二、智能预警与故障诊断系统1. 智能预警系统针对光伏电站中常见的故障类型，可以利用智能预警系统实现故障的实时监测和预警。

通过对电站运行数据的监测和分析，系统可以自动判断设备是否存在故障，并及时发送预警信息给维护人员，以便他们能够迅速做出应对。

2. 故障诊断系统当光伏电站发生故障时，需要快速定位并解决问题。

故障诊断系统可以通过对设备的实时监测，结合历史数据分析，帮助工作人员快速诊断出故障的原因，并提供相应的解决方案。

三、远程运维系统1. 远程监控与管理通过远程监控系统，运维人员可以实时了解光伏电站的运行情况，包括电站的发电量、设备的工作状态等。

同时，通过远程管理系统，可以对电站的运行参数进行调整，提高发电效率。

2. 远程维修与保养在光伏电站发生故障时，运维人员可以通过远程维修系统对设备进行诊断和维修，避免了大量的人力资源和时间的浪费。

同时，通过远程保养系统，可以对设备进行定期的保养和检修，以延长设备的使用寿命。

四、人工智能与自动化技术1. 人工智能技术通过人工智能技术，可以对光伏电站的运行数据进行快速分析和处理，提高故障诊断的准确性和效率。

光伏电站数据采集系统与远程通讯系统精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-光伏电站数据采集系统与远程通讯系统一、项目简介1、项目名称：巨力新能源10MW太阳能光伏屋顶发电项目2、建设单位：中国巨力集团有限公司3、建设规模：10MWp屋顶光伏发电项目4、项目地址：中国巨力集团5、电站范围：中国巨力集团厂区6、单位屋顶：8处二、监控系统说明如图所示，光伏综合监控系统具备就地和远程监控功能，监控软件由本地监控与远程监控相结合。

本地监控由中央控制器（包括数据采集、控制算法、网关等功能）、通讯链路、本地显示组成，主要功能是负责本地发电设备数据采集、控制、数据存储、能量调度、通讯等功能。

远程监控由广域网通讯链路、路由器、数据库服务器、网络服务器、上位机展示平台组成，主要功能是负责将各个电站数据进行收集，电站状况调查，数据存储、处理、分析，发电经济性分析等等。

传统光伏电站监控系统主要由逆变器厂商随设备提供，从本厂逆变器出发，对电站运行的一些参数进行监测，难以或不能直接控制逆变器的运行状态，无法获取电站中的其它设备的信息及控制这些设备，也无法满足电网调度系统对电站的实时监控要求。

而且该项目将采用不同厂商的设备，电源厂商自有的监控系统一般对其他厂家的设备兼容性差，容易造成一个个“孤岛”系统，无法形成统一的监控体系。

大型光伏电站必须配备自动运行、功能完善的监控系统。

这种监控系统不同于传统发电厂监控系统或变电站综合自动化系统，相对来说，大型光伏电站内设备种类不及传统电厂丰富，生产控制流程也不太复杂。

但其典型特点是装机容量大（10MW 以上）、占地面积广（150亩以上），且地理位置偏僻、维护人员很少，这就要求生产运行、设备监控、环境监测、安保技防等各环节集中统一起来，且能够适应其位置分散、配置灵活的特点。

基于现场总线设计的大型光伏电站监控系统可以满足这些要求。

用于分布式光伏电站的数据采集方法、设备和系统与流程随着人们对环保和可持续能源的日益重视，分布式光伏电站在近几年正变得越来越流行。

然而，由于分布式光伏电站的分布性和复杂性，对于其数据采集和监测，需要使用更为先进的技术设备和系统，并且需要严格的流程来确保数据的准确性和实用性。

数据采集方法：分布式光伏电站的数据采集通常采用现场互联网以及物联网技术。

现场互联网技术常用于连接太阳能电池板追踪系统、逆变器等设备，构建分布式光伏电站的基本设施。

物联网技术主要通过传感器，实时采集相应设备的工作情况，包括发电量、天气情况等数据。

目前，通用的数据采集方法通常包括集中式和分布式两种方法。

集中式数据采集方法通常安装在中心化控制室，通过远程连接的方式获取各个设备的数据。

分布式数据采集方法则需要在各个设备中安装对应的数据采集器，将采集的数据传输到中心化控制室中。

设备和系统：为了准确采集和监测分布式光伏电站的数据，需要使用各种先进的设备和系统。

现代光伏发电系统中常见的设备包括太阳能电池板追踪系统、太阳能电池板、逆变器、电池储能系统等。

太阳能电池板追踪系统是通过自动控制太阳能电池板的朝向，最大化吸收阳光，从而提高发电效率的系统。

逆变器则是将太阳能电池板产生的直流电转换为输送到电网中的交流电的设备。

电池储能系统则用于存储发电过剩的能量，以便在天气条件不佳时使用。

除此之外，现代光伏发电系统还使用智能监控系统来跟踪和采集各项数据。

智能监控系统通常包括远程监测和控制功能，能够实时监测、控制太阳能电池板追踪系统、逆变器、储能系统等设备的运行情况，以及实时监测发电量、电压、电流等数据，生成详细的报告供运营人员进行分析和优化。

流程：分布式光伏电站的数据采集流程一般可以分为数据采集、数据传输、数据存储和数据处理等四个环节。

首先，通过安装相应的设备和系统，采集太阳能电池板、逆变器等设备的实时数据。

其次，通过物联网技术对采集到的数据进行传输，将数据传送给中央控制系统。

通信网络技术Telecom Power Technology方案1 敷设光缆网络至电网调度方案2 敷设光缆至就近变电站敷设24芯 普通光缆1敷设24芯 普通光缆2敷设24芯普通光缆1敷设24芯 普通光缆2利用已有光缆网利用已有光缆网新能源集控中心新能源集控中心电网调度变电站电网调度 2023年４月25日第40卷第８期·　１８３　·示、3D 可视化界面展示以及可缩放矢量图形（ScalableVector Graphics ，SVC ）图形展示等多样化展示[4]。

1.3.2　安全Ⅱ区的辅助功能安全Ⅱ区具有的辅助功能如下。

（1）功率预测。

在安全Ⅱ区部署用于接受功率预测信息的服务器，这样集控中心系统可收到来自各场站的功率预测信息，并对这些预测信息进行分析和处理。

（2）保信主站。

保信主站实现了初始化配置、控制和召唤等基本功能，能够保存和分类处理各子站上传的开关量变位、异常及保护事件等信息；能进行波形分析并通过多种颜色展现各通道的瞬时值、波形、有效值、名称以及开关量状态等。

（3）电能量计算。

该系统的主要功能是数据采集与处理和数据应用。

以采集、存储数据和处理分析为核心，在此基础上提供电能量数据应用功能，结合第三方报价系统进行完善，使系统更加符合市场的需要。

1.3.3　安全Ⅲ区的应用功能安全Ⅲ区具有的应用功能如下。

（1）显示实时数据画面，可自定义画面刷新频率，实现展示界面的优化。

（2）可显示历史曲线，且历史曲线可根据用户的实际需要叠加。

（3）支持报表查看，在浏览器内可生成报表，支持格式转换且提供下载方式。

（4）可随时搜索并查看SCADA 发出的所有预警消息。

（5）通过使用镜像模式和主备热冗余，确保数据库的高可用。

（6）网页内容清楚直观，一目了然，并提供查询历史数据和实时数据的入口。

（7）为实现系统的保密性及安全性，采用三权分立原则，对唯一审计管理员、系统管理员进行配置后，运维管理员根据实际情况授予不同用户相应的操作权限，从而实现非授权用户不可访问。

光伏电站通信结构
光伏电站通信结构通常包括以下几个层次：
1. 数据采集层：这是光伏电站通信结构的基础层，它负责采集光伏电站各个组件的运行数据，如光伏板的电压、电流、温度等。

这些数据通常通过传感器、数据采集设备等进行采集，并通过现场总线、无线传感器网络等方式传输到数据处理层。

2. 数据处理层：数据处理层对采集到的数据进行处理和分析，将其转化为有用的信息。

这包括数据的过滤、转换、存储、计算等操作，以便后续的监控和控制使用。

数据处理层通常由数据服务器、应用服务器等组成。

3. 监控和控制层：监控和控制层负责对光伏电站的运行状态进行实时监控，并根据需要对其进行控制。

这包括对光伏板的倾角、方位角进行调整，对逆变器的输出功率进行控制等。

监控和控制层通常通过监控软件、控制器等实现。

4. 远程访问层：为了实现对光伏电站的远程监控和管理，通常会建立远程访问层。

这可以通过互联网、移动网络等方式实现，使用户可以随时随地访问光伏电站的运行数据和控制系统。

5. 外部接口层：光伏电站可能需要与外部系统进行交互，如电网调度系统、能源管理系统等。

外部接口层提供了与这些外部系统进行数据交换和通信的接口。

总之，光伏电站通信结构的设计需要考虑数据采集、处理、监控、控制以及远程访问等方面的需求，以确保光伏电站的高效运行和管理。

光伏电站数据采集系统与远程通讯系统一、项目简介1、项目名称：巨力新能源10MW太阳能光伏屋顶发电项目2、建设单位：中国巨力集团有限公司3、建设规模：10MWp屋顶光伏发电项目4、项目地址：中国巨力集团5、电站范围：中国巨力集团厂区6、单位屋顶：8处二、监控系统说明如图2.1所示，光伏综合监控系统具备就地和远程监控功能，监控软件由本地监控与远程监控相结合。

本地监控由中央控制器（包括数据采集、控制算法、网关等功能）、通讯链路、本地显示组成，主要功能是负责本地发电设备数据采集、控制、数据存储、能量调度、通讯等功能。

远程监控由广域网通讯链路、路由器、数据库服务器、网络服务器、上位机展示平台组成，主要功能是负责将各个电站数据进行收集，电站状况调查，数据存储、处理、分析，发电经济性分析等等。

传统光伏电站监控系统主要由逆变器厂商随设备提供，从本厂逆变器出发，对电站运行的一些参数进行监测，难以或不能直接控制逆变器的运行状态，无法获取电站中的其它设备的信息及控制这些设备，也无法满足电网调度系统对电站的实时监控要求。

而且该项目将采用不同厂商的设备，电源厂商自有的监控系统一般对其他厂家的设备兼容性差，容易造成一个个“孤岛”系统，无法形成统一的监控体系。

大型光伏电站必须配备自动运行、功能完善的监控系统。

这种监控系统不同于传统发电厂监控系统或变电站综合自动化系统，相对来说，大型光伏电站内设备种类不及传统电厂丰富，生产控制流程也不太复杂。

但其典型特点是装机容量大（10MW以上）、占地面积广（150亩以上），且地理位置偏僻、维护人员很少，这就要求生产运行、设备监控、环境监测、安保技防等各环节集中统一起来，且能够适应其位置分散、配置灵活的特点。

基于现场总线设计的大型光伏电站监控系统可以满足这些要求。

因此，需要搭建一个统一的本地集中监控中心，该监控中心位于巨力索具园区，能够对不同厂商、不同类别、不同型号的光伏发电电源设备及计量表计、直/交流柜及其它电力设备进行统一监控，实现对该项目所包含的光伏电站完整、统一的实时监测和控制。

大型光伏电站的通信方案设计与实现一、引言随着可再生能源的快速进步，光伏电站作为一种重要的清洁能源发电方式，逐渐得到广泛应用。

而，对于确保电站安全稳定运行、提高发电效率以及优化运维管理至关重要。

本文将探讨大型光伏电站通信方案的设计和实施过程，旨在为相关领域提供参考和借鉴。

二、大型光伏电站的通信需求分析1.实时数据采集与监控在大型光伏电站运行过程中，需要实时监测光伏组件的工作状态、发电效率、电压、电流等参数。

通过建立可靠的通信系统，将各个组件的数据传输到监控中心，可以实现遥程监控和准时调整，提高光伏发电的效率。

2.光伏并网发电控制大型光伏电站需要与电网进行接口，进行光伏发电的注入与断开。

通过通信系统，可以实现光伏电站与电网的实时交互，确保并网发电的安全和稳定。

3.故障检测与管理光伏电站发电过程中，可能出现组件损坏、线路故障等问题。

通过通信系统，准时收集光伏组件的异常数据，并发出警报，可以准时发现并处理故障，降低停电时间和修理成本。

三、通信方案的设计1.通信网络的选择大型光伏电站可以选择有线通信网络或者无线通信网络，依据实际需求和现场状况来决定。

有线通信网络可以提供更稳定的毗连，适用于遥距离传输；而无线通信网络则更加灵活，适合在复杂地形或者无法进行布线的场景中使用。

2.数据传输协议的选择在通信方案设计中，选择合适的数据传输协议分外重要。

常见的数据传输协议有MOdbUs、DL/T645等。

依据电站规模和要求，选择适合的协议，并确保协议的稳定性和可靠性。

3.通信硬件设备的选型依据实际需求，选择合适的通信硬件设备。

常见的设备有数据采集器、通信模块、无线路由器等。

在选型过程中，要思量设备的性能、兼容性以及后期的维护和升级等因素。

四、通信方案的实施1.搭建通信基础设施在实施通信方案之前，需要先搭建通信基础设施，并确保其稳定运行。

对于有线通信网络，需要进行布线和安装相关设备；对于无线通信网络，需要部署相应的无线设备和接入点。
