史密斯圆图的原理及应用一、史密斯圆图的概述史密斯圆图（Smith Chart）是一种常用的电路设计工具，广泛应用于微波电路的设计与分析。
它可以通过坐标变换的方式将复抗匹配器的阻抗表示在一个圆图上，方便工程师快速计算和优化电路。
二、史密斯圆图的原理史密斯圆图的构建基于复平面的坐标转换技术，将复抗匹配器的阻抗表示在一个单位圆上。
具体步骤如下：1.将复抗匹配器的阻抗表示为复平面上的点，以阻抗的实部和虚部作为横纵坐标。
2.将复抗匹配器的阻抗归一化到一个标准的单位圆上，使得阻抗归一化到圆上的点表示为单位圆上的点。
3.在单位圆上绘制一系列等效电阻德曼圆，并标记常用的阻抗值。
这些等效电阻德曼圆的半径是固定的，通过变换得到的阻抗点在不同等效电阻德曼圆上的位置。
4.通过在复平面上作圆的平移和旋转操作，将复抗匹配器的阻抗点转换成单位圆上的点。
5.将复抗匹配器转换后的阻抗点与等效电阻德曼圆上的点连接，得到史密斯圆图。
三、史密斯圆图的应用1. 阻抗匹配•利用史密斯圆图可以方便地进行阻抗匹配的计算和设计。
通过在史密斯圆图上移动阻抗点，可以得到与之匹配的负载阻抗或源阻抗。
工程师可以根据需要，选择合适的匹配器或变换线来实现阻抗的最大传输。
2. 反射系数的计算•史密斯圆图也可以方便地计算反射系数。
通过在史密斯圆图上读取阻抗点对应的反射系数，工程师可以快速了解电路中的反射情况，并根据需要进行相应的优化调整。
3. 变换线设计•史密斯圆图可以帮助工程师设计不同类型的变换线，如电阻性变换线、电容性变换线和电感性变换线。
通过在史密斯圆图上进行阻抗点的变换，可以得到满足特定要求的变换线参数。
4. 频率扫描分析•在频率扫描分析中，史密斯圆图可以帮助工程师分析电路在不同频率下的阻抗变化情况。
通过在史密斯圆图上绘制多个频率下的阻抗点，可以得到电路的频率响应特性。
5. 负载匹配•史密斯圆图也可以应用于负载匹配。
通过在史密斯圆图上绘制负载阻抗曲线和源阻抗曲线，可以找到使得负载与源之间产生最小干扰的最佳匹配点。

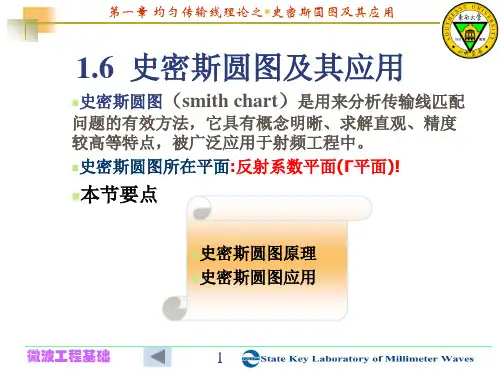

一、Smith圆图概述Smith圆图（Smith chart）是用来分析传输线匹配问题的有效方法。
它具有概念明晰、求解直观、精度高等特点，因而被广泛应用于射频工程中分析传输线问题。
高频与微波电路设计中，最基本且重要的课题为阻抗匹配。
透过阻抗匹配的运用与设计，可以使信号有效率的由电源端传送到负载端。
现阶段，阻抗匹配须借重史密斯图的运用才能快速、有效的达成。
随着时间的流转，阻抗匹配的方式也由过去在史密斯图上以手绘计算结果，转而经由计算机化的史密斯图达成，其优点在于：(1)免除复杂计算过程中可能产生的人为错误，(2)透过计算机化史密斯图的运用可以进一步达到宽频带阻抗匹配的目的。
电子SMITH圆图软件能将计算结果以图形和数据并行输出，处理包括复数的矩阵运算。
且拥有良好的用户界面以及函数本身会绘制图形、自动选取坐标刻度等优点。
本设计即是利用vb6.0针对阻抗匹配设计的计算机化史密斯图。
其优点在于图面功能非常清楚，并且运用可视化的安排，使匹配电路直接显示，使设计者可以轻松的了解如何进行阻抗匹配工作也同时可以观察加入各项组件后的输入阻抗变化情形。
二、Smith圆图结构阻抗圆导纳圆阻抗圆导纳圆反射系数圆软件界面电抗圆电阻圆三、Smith圆图基本原理史密斯圆图是由很多圆周交织在一起的一个图。
正确的使用它，可以在不作任何计算的前提下得到一个表面上看非常复杂的系统的匹配阻抗，唯一需要作的就是沿着圆周线读取并跟踪数据。
史密斯圆图是反射系数(伽马，以符号Γ表示)的极座标图。
反射系数也可以从数学上定义为单端口散射参数，即s11。
史密斯圆图是通过验证阻抗匹配的负载产生的。
这里我们不直接考虑阻抗，而是用反射系数ΓL，反射系数可以反映负载的特性(如导纳、增益、跨导)，在处理RF频率的问题时ΓL更加有用。
我们知道反射系数定义为反射波电压与入射波电压之比：图3. 负载阻抗负载反射信号的强度取决于信号源阻抗与负载阻抗的失配程度。
反射系数的表达式定义为：由于阻抗是复数，反射系数也是复数。
