继电保护与二次回路现场验收作业指导书

继电保护及二次回路验收规范要求继电保护是电力系统中非常重要的一环，用于监测电力设备的状态并在异常情况下采取保护措施，以保障电力系统的安全运行。

而二次回路验收规范是对继电保护系统进行检验和验证的标准和要求，确保继电保护系统能够正常运行，并达到设计要求。

一、继电保护要求1.运行特性要求：继电保护装置应具有良好的运行特性，能够对不同故障类型和故障位置作出准确的保护决策，并及时采取保护动作。

具体要求有：快速动作、准确性、可靠性、灵敏度等。

2.电气要求：继电保护装置应符合电气性能要求，包括耐电压能力、抗干扰能力、绝缘强度等。

3.可靠性要求：继电保护装置应具备高可靠性，能够长时间连续工作，并具备自动检测和诊断功能。

同时要求装置本身具有故障自动切换和备件自动切换的功能。

4.通信功能要求：继电保护装置应具备通信功能，能够与其他设备进行信息交互，并能够远程监测、调试和控制。

5.操作要求：继电保护装置应具备简单易懂的操作界面，操作方便、人性化，并具备一定的防误操作功能。

同时要求装置故障自动存档和报警提醒功能。

1.设备安装要求：二次回路应按照设计要求进行布置，保证回路的连贯性和合理性。

二次线路应具备良好的传导性能，并远离干扰源，防止干扰对继电保护装置造成影响。

2.电器性能测量：对二次回路各项电气参数进行测量，包括电压、电流、电阻等，确保参数满足设计要求，并与设备参数进行对比。

3.软件程序验证：对继电保护装置的软件程序进行验证，确保其与设计要求一致，并能正确处理电力系统中的各种故障和异常情况。

4.功能与性能验证：对继电保护装置的各项功能进行验证，包括故障检测、保护决策、保护动作等，确保其能够满足设计要求，并进行必要的调整和校正。

5.可靠性验证：对继电保护装置的可靠性进行验证，包括长时间连续工作、自动切换和备件切换等功能的验证，确保在实际运行环境下能够正常工作。

6.通信联络验证：对继电保护装置的通信功能进行验证，包括与其他设备的信息交互、远程监测和调试等功能的验证，确保通信联络能够正常进行。

继电保护及二次回路的检查和校验
1工作周期
为了保证继电保护装置可靠地动作,通常应对继电保护装置及二次回路进行定期的停电检查及校验。

一般校验、检查的周期如下:
(1)3kV~10kV系统的继电保护装置，至少应每两年进行一次。

(2)要求供电可靠性较高的10kV重要用户和供电电压在35kV及以上的变配电所的继电保护装置,应每年进行检查。

2检查与校验
继电保护及二次回路一般在停电时对电气元件及二次回路进行检查校验，主要应做以下
各项内容:
(1)继电器要进行机械部分的检查和电气特性的校验，例如，反时限电流继电器应做反时限特性试验，画出特性曲线。

(2)测量二次回路的绝缘电阻，用1000V兆欧表测量。

交流二次回路每一个电气连接回路,应包括回路内所有线圈，绝缘电阻不应小于1M;全部直流回路，绝缘电阻不应小于0.5MΩ。

(3)在电流互感器二次侧进行通电试验(包括电流互感器的吸收试验)。

(4)进行继电保护装置的整组动作试验(即传动试验)。

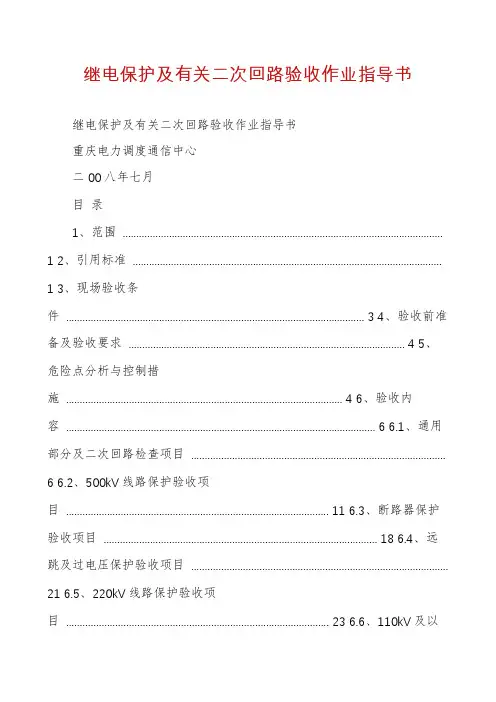

继电保护及有关二次回路验收作业指导书继电保护及有关二次回路验收作业指导书重庆电力调度通信中心二00八年七月目录1、范围 .....................................................................................................................1 2、引用标准 .................................................................................................................1 3、现场验收条件 ............................................................................................................. 3 4、验收前准备及验收要求 ..................................................................................................... 4 5、危险点分析与控制措施 ..................................................................................................... 4 6、验收内容 ................................................................................................................. 6 6.1、通用部分及二次回路检查项目 .............................................................................................6 6.2、500kV线路保护验收项目 ................................................................................................ 11 6.3、断路器保护验收项目 .................................................................................................... 18 6.4、远跳及过电压保护验收项目 ..............................................................................................21 6.5、220kV线路保护验收项目 ................................................................................................ 23 6.6、110kV及以下线路保护验收项目 (30)6.7、变压器保护验收项目 .................................................................................................... 34 6.8、母差保护验收项目 ...................................................................................................... 39 6.9、故障录波器验收项目 . (42)6.10、故障信息子站验收项目 ................................................................................................. 44 6.11、全站统一时钟装Z验收项目 (47)6.12、行波测距验收项目 ..................................................................................................... 48 7、验收总结 (49)1、范围本规范规定了继电保护设备验收时需进行的检查项目和要求，用以判断设备是运行的条件，预防设备损坏及接线错误，保证继电保护设备安全正常运行。

继电保护检验现场作业指导书前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于发《作业指导书编写导则》的通知要求，四川电网公司组织编写了《35(10)kV微机线路保护DSA-2113检验作业指导书》，本指导书用于指导和规范贵州电网公司系统各单位继电保护人员编写35(10) kV微机线路保护DSA-2113检验现场作业工单，同时作为继电保护专业现场工作（作业）人员学习与培训的资料。

《35(10)kV微机线路保护DSA-2113检验作业指导书》于2008年12月2日经公司标准化委员会审查批准。

本指导书主要编写单位：茶园电站本指导书主要起草人：黄茂科本指导书主要审核人：昝钦本作业指导书自颁布之日起执行，执行中发现的问题，请及时向公司生产技术部反馈。

目次1、范围2、引用文件3、支持文件4、技术术语5、安全及预控措施6、作业准备7、作业周期68、工期定额69、设备主要参数610、作业流程11、作业项目、工艺要求和质量标准12、作业中可能出现的主要异常现象及对策13、作业后的验收与交接附录新安装检验、全部检验和部分检验的项目1、范围本指导书适用贵州电网所属企业的继电保护人员对35(10)kV输电线路DSA-2113保护装置进行现场检验工作2、引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注明日期的引用文件，其最新版本适用于本标准。

GB/T 14285—2006 继电保护和安全自动装置技术规程DL/T 624—1997 继电保护微机型试验装置技术条件DL/T 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 587—1996 微机继电保护装置运行管理规程Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0008-2004 继电保护及安全自动装置检验条例3、支持文件《继电保护和电网安全自动装置现场工作保安规定》（（87）电生供字第254号）《安全生产工作规定》（南方电网安监[2003]29号）中国南方电网公司继电保护反事故措施汇编(2008年)《DSA-2113系列线路成套保护装置使用说明书》4、技术术语5、安全及预控措施5．1 严格执行《电业安全工作规程(发电厂和变电所电气部分)》。

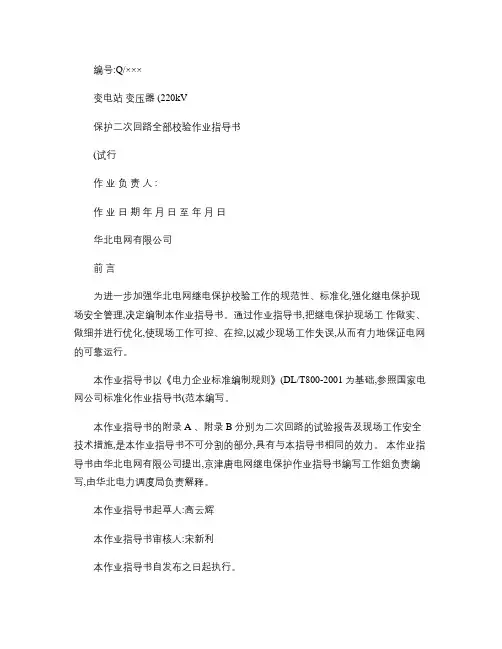

编号:Q/×××变电站变压器 (220kV保护二次回路全部校验作业指导书(试行作业负责人 :作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化,强化继电保护现场安全管理,决定编制本作业指导书。

通过作业指导书,把继电保护现场工作做实、做细并进行优化,使现场工作可控、在控,以减少现场工作失误,从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》(DL/T800-2001为基础,参照国家电网公司标准化作业指导书(范本编写。

本作业指导书的附录 A 、附录 B 分别为二次回路的试验报告及现场工作安全技术措施,是本作业指导书不可分割的部分,具有与本指导书相同的效力。

本作业指导书由华北电网有限公司提出,京津唐电网继电保护作业指导书编写工作组负责编写,由华北电力调度局负责解释。

本作业指导书起草人:高云辉本作业指导书审核人:宋新利本作业指导书自发布之日起执行。

1范围1. 1本作业指导书适用于 220kV 变电站的变压器间隔继电保护检验工作中有关二次回路部分检查、传动等工作。

1. 2本作业指导书是针对各相关继电保护检验规程的补充规定。

1. 3 本作业指导书只规定了检验工作中的重点工作,各使用单位应根据本单位设备的具体情况制定详细的检验项目。

1. 4 现场在进行二次回路检验工作中,除遵照本作业指导书外,还应遵守有关现场安全规定,并做好相关安全措施。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2. 1 DL 408-91《电业安全工作规程》 (发电厂和变电所电气部分2. 2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2. 3 GB 14285-93《继电保护和安全自动装臵技术规程》2. 4 GB/T 15145-2001《微机线路保护装臵通用技术条件》2. 5 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2. 6 DL/T 559-94 220--500kV《电网继电保护装臵运行整定规程》2. 7 DL/T 624-1997《继电保护微机型试验装臵技术条件》3修前准备3.1准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7人员分工4主变 (220kV保护二次回路全部校验流程图工作负责人:5作业程序和作业标准 (试验记录见附录 A 5.1开工5.2检修电源的使用5.3检修内容和工艺标准5.4竣工6验收记录7作业指导书执行情况评估A.1 所需仪器仪表A.2 控制屏检查及清扫A.3 各侧断路器端子箱及变压器本体端子箱检查及清扫A.4 屏蔽接地检查A.5 绝缘测试记录卡A.6 结合各侧断路器压力闭锁检查进行跳合闸试验 A.6.1 各侧断路器压力闭锁跳合闸功能检查A.7 各侧断路器跳合闸回路直阻检查A.7.1 高压侧断路器跳合闸回路直阻检查A.7.2 中压侧断路器跳合闸回路直阻检查A.7.3 低压侧断路器跳合闸跳合闸回路直阻检查A.8 各侧断路器防跳功能检查A.8.1 断路器防跳功能检查A.9 高压侧断路器非全相传动A.10 电压切换回路检查A.11 变压器附属设备二次回路检查A.12 发电前需检查的项目A.13 终结附录 B(规范性附录变压器二次回路检验现场工作安全措施20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电流回路：在电压回路：在电压回路：在电压回路：在电压回路：在屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片 D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D （差动保护高压侧 B 相 B （差动保护高压侧 C 相 C （差动保护高压侧 N 相 N （差动保护中压侧 A 相 A （差动保护中压侧 B 相 B （差动保护中压侧 C 相 C （差动保护中压侧 N 相 N （差动保护低压侧 A 相 A （差动保护低压侧 B 相 B （差动保护低压侧 C 相 C （差动保护低压侧N 相 N （高压侧过流 A 相 A （高压侧过流 B 相 B （高压侧过流 C 相 C （高压侧过流 N 相 N （高压侧零序 L 相 L （高压侧零序 N 相 N （高压侧间隙 L 相 L （高压侧间隙 N 相 N （中压侧过流 A 相 A （中压侧过流 B 相 B （中压侧过流 C 相 C （中压侧过流 N 相 N （中压侧零序 L 相 L （中压侧零序 N 相 N （中压侧间隙 L 相 L （中压侧间隙 N 相 N （低压侧过流 A 相 A （低压侧过流 B 相 B （低压侧过流 C 相 C （低压侧过流 N 相 N （高压侧后备 A 相 TV A （高压侧后备 B 相 TV B （高压侧后备 C 相 TV C （高压侧后备 N 相 TVN ））））））））））））））））））））））））））））））））并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧第 15 页共 16 页55 56 57 58 59 60 61 62 63 64 65 66 67 68 填票人电压回路：在电压回路：在电压回路：在电压回路：在电压回路：在电压回路：在电压回路：在电压回路：在电压回路：在电压回路：在补充措施 1：补充措施 2：补充措施 3：补充措施 4：屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片屏打开连片 D D D D D D D D D D （高压侧后备 L 相 TV （中压侧后备 A 相 TV （中压侧后备 B 相 TV （中压侧后备 C 相 TV （中压侧后备 N 相 TV （中压侧后备 L 相 TV （低压侧后备 A 相 TV （低压侧后备 B 相 TV （低压侧后备 C 相 TV （低压侧后备 N 相 TV L A B C N L A B C N ）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧）并用绝缘胶带封好端子排电缆侧操作人监护人审核人第 16 页共 16 页。

继电保护及二次回路现场验收作业指导书
验收单位:
建设单位：
施工单位：
设备厂家：
平陆云盖寺风电场
一、总则
为加强风电场继电保护及二次回路验收管理工作，提高继电保护基建、技改工程质量，规范验收工作，保证新设备投运后的安全稳定运行,特制定本验收指导书。

本指导书规定了继电保护及二次回路验收的项目及要求，明确了验收工作中与相关专业配合的工作，规范了验收缺陷管理工作,使整个验收工作有据可依。

二、验收依据
1．设备安装使用说明书
2。

继电器和继电保护装置基本试验方法 GB7261—2000
3。

继电保护和安全自动装置技术规程GB/T14285-2006
4.微机线路保护装置通用技术条件 GB/T15145—2001
5.电气装置安装工程盘柜及二次回路接线施工及验收规范 GB50171—92
6.电气装置安装工程电缆线路施工及验收规范GB50168-92
7。

电力系统继电保护柜、屏通用技术条件 DL/T 720-2000
8。

“国家电网公司十八项电网重大反事故措施”（试行）继电保护专业重点实施要求9．《国家电网公司电力安全工作规程》2009版（变电站)
10. 其它现行的有关规定
四、危险点分析及控制
六、作业流程图
进入现场工作
七、 验收项目表
验收时间： 年 月 日 验收人：
验收总结
按事先制定的计划对设备进行检查
工作人员退出工作现场
八、验收工作总结
九、验收问题反馈汇总表。

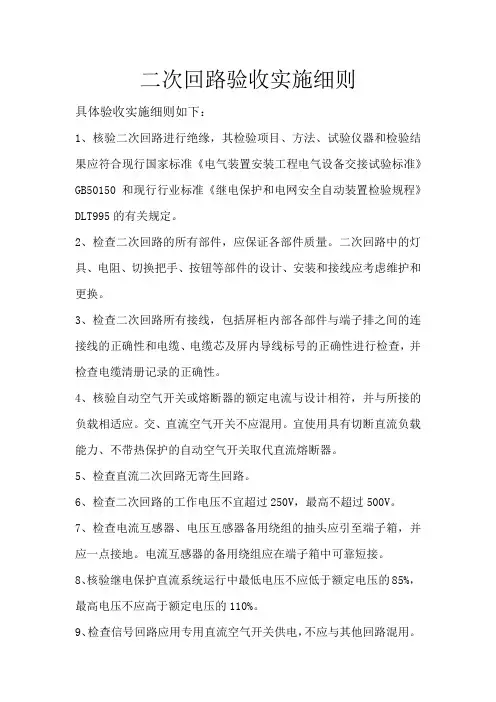

二次回路验收实施细则具体验收实施细则如下：1、核验二次回路进行绝缘，其检验项目、方法、试验仪器和检验结果应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150和现行行业标准《继电保护和电网安全自动装置检验规程》DLT995的有关规定。

2、检查二次回路的所有部件，应保证各部件质量。

二次回路中的灯具、电阻、切换把手、按钮等部件的设计、安装和接线应考虑维护和更换。

3、检查二次回路所有接线，包括屏柜内部各部件与端子排之间的连接线的正确性和电缆、电缆芯及屏内导线标号的正确性进行检查，并检查电缆清册记录的正确性。

4、核验自动空气开关或熔断器的额定电流与设计相符，并与所接的负载相适应。

交、直流空气开关不应混用。

宜使用具有切断直流负载能力、不带热保护的自动空气开关取代直流熔断器。

5、检查直流二次回路无寄生回路。

6、检查二次回路的工作电压不宜超过250V，最高不超过500V。

7、检查电流互感器、电压互感器备用绕组的抽头应引至端子箱，并应一点接地。

电流互感器的备用绕组应在端子箱中可靠短接。

8、核验继电保护直流系统运行中最低电压不应低于额定电压的85%，最高电压不应高于额定电压的110%。

9、检查信号回路应用专用直流空气开关供电，不应与其他回路混用。

10、检查各类保护装置的电源和断路器控制电源应可靠分开，并应分别由专用的直流空气开关供电。

11、检查辅助保护电源、不同断路器的操作电源应由专用的直流空气开关供电。

12、检查直流空气开关的配置应满足选择性要求。

13、核验在其他空气开关均合上时，任一直流空气开关断开后，其下口正、负极对地和正、负极之间不应再有直流电压和交流电压。

14、检查任一直流空气开关断开造成控制和保护直流电源失电时，应有直流断电或装置告警信号。

15、检查电流互感器铭牌参数应完整，出厂合格证和试验资料应齐全。

16、检查互感器各绕组的接线、与装置的对应关系及其极性关系应与设计相符合并满足装置的要求，相别标识应正确。

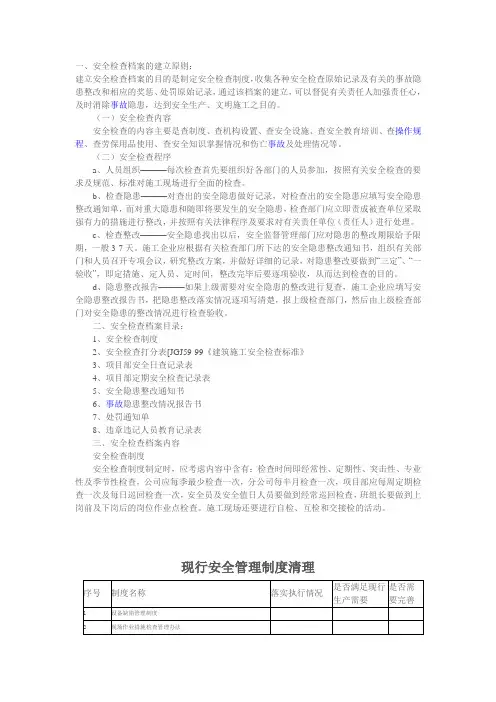

一、安全检查档案的建立原则：建立安全检查档案的目的是制定安全检查制度，收集各种安全检查原始记录及有关的事故隐患整改和相应的奖惩、处罚原始记录，通过该档案的建立，可以督促有关责任人加强责任心，及时消除事故隐患，达到安全生产、文明施工之目的。

（一）安全检查内容安全检查的内容主要是查制度、查机构设置、查安全设施、查安全教育培训、查操作规程、查劳保用品使用、查安全知识掌握情况和伤亡事故及处理情况等。

（二）安全检查程序a、人员组织———每次检查首先要组织好各部门的人员参加，按照有关安全检查的要求及规范、标准对施工现场进行全面的检查。

b、检查隐患———对查出的安全隐患做好记录，对检查出的安全隐患应填写安全隐患整改通知单，而对重大隐患和随即将要发生的安全隐患，检查部门应立即责成被查单位采取强有力的措施进行整改，并按照有关法律程序及要求对有关责任单位（责任人）进行处理。

c、检查整改———安全隐患找出以后，安全监督管理部门应对隐患的整改期限给予限期，一般3-7天。

施工企业应根据有关检查部门所下达的安全隐患整改通知书，组织有关部门和人员召开专项会议，研究整改方案，并做好详细的记录，对隐患整改要做到“三定”、“一验收”，即定措施、定人员、定时间，整改完毕后要逐项验收，从而达到检查的目的。

d、隐患整改报告———如果上级需要对安全隐患的整改进行复查，施工企业应填写安全隐患整改报告书，把隐患整改落实情况逐项写清楚，报上级检查部门，然后由上级检查部门对安全隐患的整改情况进行检查验收。

二、安全检查档案目录：1、安全检查制度2、安全检查打分表[JGJ59-99《建筑施工安全检查标准》3、项目部安全日查记录表4、项目部定期安全检查记录表5、安全隐患整改通知书6、事故隐患整改情况报告书7、处罚通知单8、违章违记人员教育记录表三、安全检查档案内容安全检查制度安全检查制度制定时，应考虑内容中含有：检查时间即经常性、定期性、突击性、专业性及季节性检查，公司应每季最少检查一次，分公司每半月检查一次，项目部应每周定期检查一次及每日巡回检查一次，安全员及安全值日人员要做到经常巡回检查，班组长要做到上岗前及下岗后的岗位作业点检查。

继电保护二次回路检验规范一．总则1．本检验规范是针对各相关继电保护检验作业指导书及检验规范的补充规定。

2．本检验规范总结了继电保护检验工作中有关二次回路部分的检查、传动等工作项目并对其进行了规范。

3．本检验规范规定了检验工作中的重点工作，各单位应根据本单位具体情况制定详细的检验项目。

4．各单位在继电保护基建验收、年度检验工作中，必须严格按此规范执行。

5．现场在进行二次回路检验工作中，除遵照本作业指导书外，还应遵守有关现场安全规定，并做好相关安全措施。

二．继电保护二次回路检验项目及规范说明：新投产间隔的二次回路验收检验应按本规范的全部项目进行。

全部检验按本规范中有*号及有△号的项目进行，部分检验则只按有△号的项目进行。

△1．二次回路的清扫、检查工作对保护屏、控制屏、端子箱等保护专业维护范围的端子排进行清扫，并对端子排、二次线进行外观检查。

2．控制、保护、信号及远动等回路绝缘检查*2．1控制回路绝缘检查在分电屏处，断开控制电源空气开关或取下控制电源保险，控制回路其余部分完好。

用1000V绝缘摇表测量控制电源正负极回路、跳合闸回路对地的绝缘电阻，要求其阻值应大于1MΩ。

应根据具体控制回路情况，保证所有回路均接受测试，没有死区。

△2．2 音频电缆回路绝缘检查将音频电缆两侧回路断开，用1000V绝缘摇表测量音频电缆对地绝缘，要求其阻值应大于1MΩ。

2．3中央信号、远动信号等回路绝缘检查将各回路两端断开，用1000V绝缘摇表测量各回路对地的绝缘电阻，要求其阻值应大于1MΩ。

2．4 保护电源回路绝缘检查2．4．1在分电屏处，断开保护电源空气开关或取下保护电源回路保险，保护电源回路其余部分完好。

保护装置所有插件均在拔出位置。

△2．4．2将保护正负电源短接，如保护装置开入电源用保护电源，则还需与开入端子相连，用1000V绝缘摇表测量此回路与地的绝缘电阻，要求其阻值应大于1MΩ。

2．5对于新投产工程，还需测量上述各回路（电缆）不同线间的绝缘电阻，用1000V绝缘摇表测量此回路与地的绝缘电阻，要求其阻值应大于1MΩ。

继电保护及二次回路验收规范要求W o r d集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-目次1范围 (1)2引用标准 (1)3验收项目及内容 (2)3.1通用检查项目 (2)3.2500kV线路保护验收项目 (9)3.3断路器保护验收项目 (17)3.4辅助保护验收项目 (20)3.5短引线保护验收项目 (22)3.6200kV线路保护验收项目 (25)3.7110kV线路保护验收项目 (34)3.8变压器保护验收项目 (39)3.9发电机保护验收项目 (44)3.10母线保护验收项目 (49)3.11故障录波器验收项目 (52)1范围本规范规了继电器保护设备验收时需要进行的检查项目和要求，用以判断设备是否具备投入电网运行的条件，预防设备损坏及接线错误，保证继电保护设备安全正常运行。
