2.二次回路接线标准工艺作业指导书模板

二次接线作业指导书目录1。

概况及适用范围................................................. 错误!未定义书签。

2.编制依据 ............................................................... 错误!未定义书签。

3.知识拓展 ............................................................... 错误!未定义书签。

3。

1常识 ............................................................... 错误!未定义书签。

3。

2名词解释 ....................................................... 错误!未定义书签。

3.3仪器使用 .......................................................... 错误!未定义书签。

4。

作业流程 ............................................................ 错误!未定义书签。

5。

作业准备 ............................................................ 错误!未定义书签。

5.1人员准备 .......................................................... 错误!未定义书签。

5.2设备准备 .......................................................... 错误!未定义书签。

5。

3安全准备 ....................................................... 错误!未定义书签。

二次接线作业指导书目录1.概况及适用范围 (3)2.编制依据 (3)3.知识拓展............................... 错误!未定义书签。

3.1常识................................ 错误!未定义书签。

3.2名词解释............................ 错误!未定义书签。

3.3仪器使用............................ 错误!未定义书签。

4.作业流程............................... 错误!未定义书签。

5.作业准备 (10)5.1人员准备 (10)5.2设备准备 (11)5.3安全准备 (11)5.4危险点辨识 (12)6.作业方法 (12)7.质量控制与检验标准 (16)二次接线作业指导书1.概况及适用范围本作业指导书适用于本公司承接项目变配电站内低压配电屏、保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。

2. 编制依据2.1、电气装置安装工程《电缆线路施工及验收规范》GB50168-922.2、电气装置安装工程《盘柜及二次回路接线施工及验收规范》GB50171-92 2.3、中国建工出版社《实用电气安装技术大全》2.4、国家电网公司生产技能人员职业能力培训通用教材《电气识绘图》3. 知识拓展3.1标号规则3.1.1二次回路的标号是按用途分组，每组给以一定的数字范围。

回路标号一般由三位以下数字组成，当需要注明回路的相别或其它特征时，可在数字的前面或后面增注文字符号。

回路标号等电位原则进行，即回路内连于同一点的所有导线用一数字号码，由线圈、电阻、电容、连接片、触点、电流试验端子等元件所间隔的线段要看为不同电位线段，标以不同的数字标号。

以下按直流和交流回路分别叙述标号的规则。

直流回路标号直流正极回路的线段按奇数顺序标号，负极回路按偶数标号。

见下表回路分组及数字标号：交流回路数字标号组为了便于运行和安装，对某些主回路常给以固定的数字。

二次配线工艺A/0 TH/GY07 1 适用范围:适用于开关设备等二次配线。

2 二次回路绝缘导线和电缆的一般要求:2.1二次回路绝缘导线和控制电缆的工作电压不应低于 500V 。

2.2测量、控制、保护回路除断路器电磁合闸线圈外,应采用铜芯控制电缆和绝缘导线,在其它情况下,当所有室内设备、仪表和端子上装有专用于连接铝芯的电缆和绝缘导线。

2.3按机械强度要求,采用的电缆芯或绝缘导线最小截面为:连接强电端子的铜线不小于 1.5mm 2;铝线不应小于 2.5mm 2;连接于弱电端子的、运动装置使用的铜芯电缆直径不应小于 0.5 mm2。

2.4绝缘导线和电缆芯截面的选择还应符合下列要求:a 电流回路:电流测量回路应保证表计工作在规定的准确度范围内,保护回路应保证电流互感器工作在 10%误差范围内。

b 电压回路:由电压互感器到计费用电表的电压损失不应超过 0.5%额定电压, 在正常负荷下, 电压互感器到测量仪表的电压损失不应超过额定电压的 1~3%,当全部保护装置和仪表工作(即电压互感器负荷最大时, 电压互感器到保护和自动屏的电压损失不应超过额定电压的 3%。

c 控制回路:在正常最大负荷时, 控制母线至各设备的电压损失, 不应超过额定电压的 10%。

d 绝缘导线和电缆可能受到油浸的地方, 应采用耐油绝缘导线和电缆。

3 屏内的接线要求:3.1屏的内部连接导线,一般采用塑料绝缘铜芯导线。

3.2安装在干燥房间里的屏, 其内部接线可采用无防护层的绝缘导线, 该导线能在表面经防腐处理的金属屏上直接敷设。

3.3屏内同一安装单位各设备之间的连线,一般不经过端子排。

3.4接到端子和设备上的绝缘导线和电缆应有标记。

4 工艺准备4.1看懂图纸、标准、仔细考虑布线方案。

4.2根据任务性质和产品技术要求,领用与图纸要求相符合的导线品种。

4.3领取按需要数量的安装零件,如接线板夹、压板、紧固件等。

4.4核对二次回路的电器元件是否备齐,型号规格是否相符。

二次盘柜安装及二次接线作业指导书一、施工工艺流程图施工准备基础复核开箱检查盘柜安装芯线编号工器具准备技术准备场地布置人员准备端子排接线检查整理质量评定交接验收二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉施工图纸资料经及盘柜及二次接线施工方法，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

（2）人员准备：成立二次安装小组，施工人员必须持有相应工种的操作证。

（3）工器具准备：序号工器具名称规格单位数量1 经纬7 J2 1 台2 1000V兆欧表1000V 1 块3 钢卷尺10米 1 把4 角尺 1 把5 吊线垂 2 只6 电工工具若干套(4)施工现场清理及布置：清理现场土建施工杂物。

2、基础复核用经纬仪、钢尺复测二次盘柜基础槽钢的长度/宽度/标高及相对位置是否符合设计要求,以及检查基础槽钢的直线度和水平度,误差不得超过允许值.基础槽钢质量标准：（1）直线度:每米1 mm,全长5 mm;（2）平度: 每米1 mm,全长5 mm.3、盘柜开箱检查及就位二次盘柜安装前,协同监理、甲方及设备生产厂家对二次盘柜开箱检查，检查其型号规格及屏面布置是否符合设计，有无损坏或脱漆，元件是否完好无损。

根据装箱单核对零件、备件、专用工具及技术文件是否齐全完好，登记并做好妥善保管。

盘柜采用人工搬运，根据安装图的顺序就位。

4、盘柜安装盘柜拼装可从中间向两边展开，也可从一侧向另一侧拼装，在盘柜四角加垫扁铁来找正找平，然后将柜体与基础槽钢点焊或螺栓连接，柜间用螺栓连接，控制屏的小母线安装前应校直，小母线两侧应有标明其代号或名称的标志牌，字迹清晰且不易脱色。

二次盘柜安装质量标准：（1）垂直度：每米1 .5mm；（2）、水平度：成列盘顶部5 mm；（3）、盘面不平度：相邻盘顶部1 mm, 成列盘顶部5 mm；（4）、盘间接缝：小于2 mm；5、芯线编号控制电缆敷设后，即进行对芯，可采用“正反序”法对芯，若线芯上有数字编号，也可利用数字来对芯，然后核实一遍，号头要套牢。

2.二次回路接线标准工艺作业指导书模板****工程标准工艺作业指导书（电气部分）工艺名称：二次回路接线工艺编号：010*******编制：时间：编制：年月日审核：年月日批准：年月日目录1. 编制依据 (1)6.2 检验要求 (14)6.3 主要引用标准 (16)1. 编制依据1.1《国家电网公司输变电工程施工工艺示范手册》基建质量（2006）135号1.2《国家电网公司输变电工程施工工艺示范光盘》基建质量（2009）290号1.3《国家电网公司输变电工程工艺标准库》（变电工程部分2011版）1.4《国家电网公司输变电工程典型施工方法》（国家电网基建（2010 ）165号1.5《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)；1.6《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量（2010）19号1.7《电气装置安装工程质量检验及评定规程》（DL/T5161.1∽4161.17-2002）1.8《电气装置安装工程盘、柜二次回路接线施工及验收规范》（GB50171-1992)1.9《电气装置安装工程电气设备交接试验标准》（GB50150-2006）1.10《电力建设工程施工技术管理导则》（国家电网工（2003）153号）1.11《电力建设安全工作规程（变电所部分）》2009版1.12《国家电网公司输变电工程安全文明施工标准》Q/GDW250-20092 标准工艺概述2.1.拟应用的标准工艺名称、作业地点和作业范围标准工艺名称：010*******站用变压器及交流系统设备安装——010*******配电柜安装——010*******二次回路接线。

作业地点:配电柜作业范围:本标准工艺适用于35kV 电压等级以下配电柜内电缆接线，电缆所指是500V及以下的控制电缆、通信电缆、1kV及以下电力电缆。

2.2.工艺特点（1）控制电缆应采用电压不低于500V的铜芯绝缘导线，其截面应符合设计图纸要求（电流回路不应小于2.5mm2；其他回路截面不应小于1.5mm2）。

1 适用范围本施工作业指导书适用于田庄110kV变电站新建工程二次接线施工工作，并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求、标准和安全措施等。

2 施工依据2.1《电气装置安装工程质量检验及评定规程》(DL/T516.1～17-2002)2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司十八项电网重大反事故措施》（修订版）（国家电网生 [2012]352号）2.6《国家电网公司输变电工程工艺标准库》（2012版）2.7《国家电网公司输变电工程标准化作业手册—变电工程分册》2.8《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.9 《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.10《电气装置安装工程盘柜及二次回路接线施工及验收规范》（GB50171-2012）2.11《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.12《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.13《工程建设标准强制性条文电力工程部分》（2006版）2.14《电力系统微机继电保护技术导则》(DL/T 769-2001)2.15《继电保护和安全自动装置技术规程》（GB T14285-2006）2.16 德州华德电力勘察设计有限公司设计图纸（德州-B1401IS-D0301）3 工程量本期工程中所有二次电缆接线及光缆的熔接。

4 作业资源4.1 人员组织技术员：张超组织技术方案编审、施工方案讨论、技术交底。

安全员：王霄负责现场安全工作。

质检员：王廷负责质量检查工作。

安装总负责：乙鹏负责整体协调所负责的所有安装中问题。

二次负责人：刘国忠负责二次接线工作。

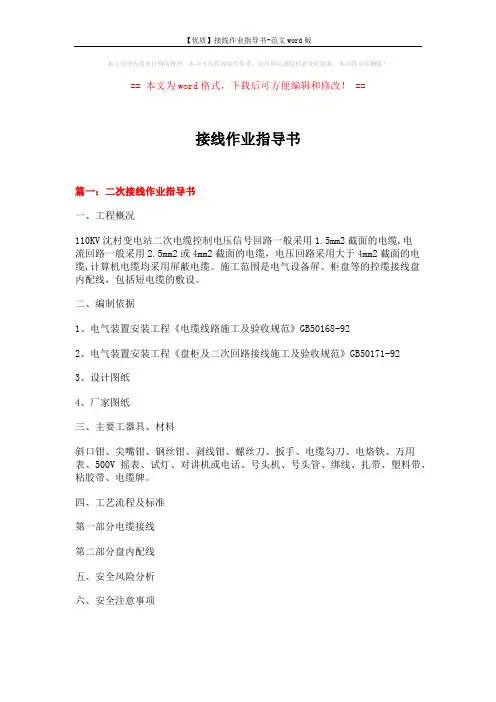

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==接线作业指导书篇一：二次接线作业指导书一、工程概况110KV沈村变电站二次电缆控制电压信号回路一般采用1.5mm2截面的电缆,电流回路一般采用2.5mm2或4mm2截面的电缆，电压回路采用大于4mm2截面的电缆,计算机电缆均采用屏蔽电缆。

施工范围是电气设备屏、柜盘等的控缆接线盘内配线，包括短电缆的敷设。

二、编制依据1、电气装置安装工程《电缆线路施工及验收规范》GB50168-922、电气装置安装工程《盘柜及二次回路接线施工及验收规范》GB50171-923、设计图纸4、厂家图纸三、主要工器具、材料斜口钳、尖嘴钳、钢丝钳、剥线钳、螺丝刀、扳手、电缆勾刀、电烙铁、万用表、500V摇表、试灯、对讲机或电话、号头机、号头管、绑线、扎带、塑料带、粘胶带、电缆牌。

四、工艺流程及标准第一部分电缆接线第二部分盘内配线五、安全风险分析六、安全注意事项1、进入带电盘柜进行查线、接线工作，必须办理电气工作票，并做好安全措施，防止触电。

2、敷设整理电缆过程中，严防将电缆穿到非工作区域内。

3、电缆二次接线过程中电缆芯线应随时拢紧成束，防止电缆芯线乱窜，防止扎伤身体或影响设备的安全运行。

4、正确使用剥切工具及其它电工工具，防止受到伤害。

5、所有参加施工的人员必须经安全及技术交底并签字后方可进入现场施工。

]6、未尽事宜严格遵照《安规》有关规定执行。

七、环保注意事项1、每下班前清理现场，将施工垃圾运至指定地点。

2、应定期对盘柜及室内进行卫生清理，防止粉尘对设备及人身造成污染或伤害。

3、做好材料的节约，严禁浪费。

篇二：二次接线作业指导书二次接线作业指导书目录1.概况及适用范围 .................................................................. ................ 3 2.编制依据 .................................................................. ........................... 3 3.知识拓展 ............................................................ 错误！未定义书签。

二次回路校线工艺作业指导书1 目的和适用范围1.1 本作业指导书规范二次回路校线的全过程，规定二次回路全过程的要求和质量标准。

1.2 本作业指导书适用于变电所、分区所、配电所等二次回路2 安装步骤2.1、劳动组织2.2.工机具2.3.2.4.2.5.操作要领（1）施工准备①检查校线电话，校线灯性能是否良好。

②准备好端子排图，背面接线图及原理展开图。

（2）盘内校线①参照端子排图，核查盘内端子排上的接线正误，并更改与图纸不符的部分。

②依照原理图，核对盘内二次设备的型号及规格。

记录与图纸不符的情况，并及时反映给技术负责人。

③根据背面接线图，分别对每一个安装单位的接线进行校对，校对时应将所校接线的两端拆开，校完后及时恢复。

校对中发现的问题要随时改正，并在图纸中将改正的部分标注清楚。

④依照背面接线图进行整体检查，确认无误后，依次旋紧各安装单位的接线螺栓。

电缆校线参见《电缆二次配线施工工艺》（JHBD-29）。

（3）回路校线①按照二次回路原理展开图分回路依次校对。

校对时应断开该回路的正（或负）电源，断开与其它回路相接的连线（包括回路接地线）。

闭合回路应开环校对（如电流回路）。

②用万用表校核回路。

原件较多的回路可从回路一端依次校验每个原件，常开接点和电压线圈可用带鳄鱼夹的导线临时导通。

③边校边核对展开图，确认回路中的每个被校原件及其编号和线段及其编号与图相符后，恢复原接线。

接地线在回路绝缘测量后恢复接线。

④用500V兆欧表对二次回路进行绝缘测量。

2.7、标准1.端子标号牌均应标明其回路编号，编号应正确，字迹清晰且不易退色。

2.盘、柜内安装的二次设备的规格应符合设计要求。

3.每个端子，接线柱上的接线宜为1根，最多不能超过两根。

4.二次回路的每一支路和断路器、隔离开关的操作机构的电源回路等，均不应小于1M Ω。

5.电缆标志牌及电缆芯线编号牌的规格样式应符合《电气化铁路牵引变电所工程实施工艺标准》（Q/TDJ1001-1999）的有关规定。

大漠海里素风电场220KV升压站一期工程二次接线施工作业指导书一、编制依据【1】《电气装置安装工程盘柜及二次回路接线施工及验收规范》【2】220kV变电站一期工程电气二次部分施工图纸【3】220kV变电站施工组织设计二、施工范围本期工程二次回路接线工作量：a.保护室配电屏、保护屏。

控制屏、盘、柜内二次接线b.户外端子箱、动力箱电源箱接线。

c.主变、全站断路器、隔离开关机构箱以及35kV开关柜接线。

三、施工组织结构图四、工程特点保护装置下放在配电装置区，为避免强电场的干扰危及电力设备安全运行，二次接线过程中必须按图纸要求的措施严格施工，以减少干扰电压、电流的入侵。

五、施工工序流程图（图4-1）六、职责【1】工地负责人负责《技术交底》在施工范围内正确有效的运行。

【2】专业组长技术员、质检员对《技术交底》在施工过程中进行监督。

对于新型设备在新工艺，新技术状态下要及时提出调整工序控制程序的改进措施。

【3】施工人员要严格按照《技术交底》进行施工。

【4】供货方负责提供所需的合格的设备产品和装置性材料。

【5】工地质检人员负责对施工中《技术交底》执行情况监督、检查。

七、施工具体措施【1】按图施工，接线正确。

【2】电气回路的连接（导线与电气元件间采用螺栓连接、插接、焊接或压接等），均应牢固可靠。

【3】电缆芯线和所配导线的两端应标明其回路编号；编号应正确，字迹清晰且不易脱色。

【4】配线整齐、清晰、美观；导线绝缘良好，无损坏。

【5】每个端子板的每侧接线一般为一根，最多不超过两根；当接两根线时，中间一定要加平垫；对于插接式端子，不同截面的两根导线不能接在同一端子上。

二次回路接线施工流程图图4-1【6】盘内同一线路的导线可排列成长方形的导线束，应统一下线一次排成，不要逐根增设。

配线的走向力求简洁、明显，尽量减少交叉联接；配线电流回路应采用电压不低于500V的铜芯绝缘导线，其截面不应小于2.5mm2，其他回路不得小于1.5mm2。
