关于自感和互感在现实生活中的应用与防护
- 格式:docx
- 大小:1.12 MB
- 文档页数:10

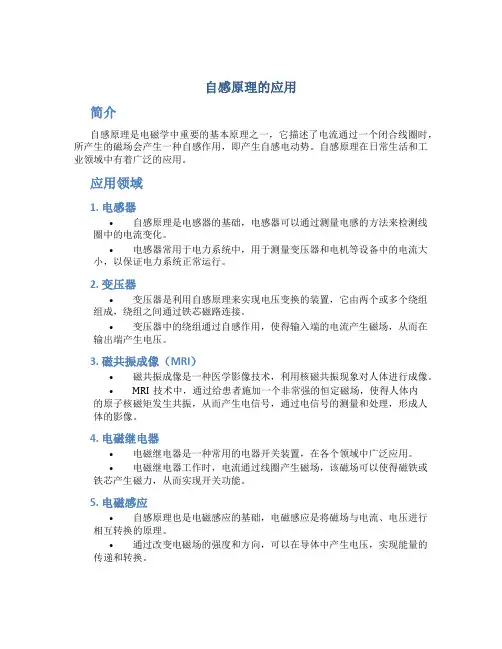

自感原理的应用简介自感原理是电磁学中重要的基本原理之一,它描述了电流通过一个闭合线圈时,所产生的磁场会产生一种自感作用,即产生自感电动势。
自感原理在日常生活和工业领域中有着广泛的应用。
应用领域1. 电感器•自感原理是电感器的基础,电感器可以通过测量电感的方法来检测线圈中的电流变化。
•电感器常用于电力系统中,用于测量变压器和电机等设备中的电流大小,以保证电力系统正常运行。
2. 变压器•变压器是利用自感原理来实现电压变换的装置,它由两个或多个绕组组成,绕组之间通过铁芯磁路连接。
•变压器中的绕组通过自感作用,使得输入端的电流产生磁场,从而在输出端产生电压。
3. 磁共振成像(MRI)•磁共振成像是一种医学影像技术,利用核磁共振现象对人体进行成像。
•MRI技术中,通过给患者施加一个非常强的恒定磁场,使得人体内的原子核磁矩发生共振,从而产生电信号,通过电信号的测量和处理,形成人体的影像。
4. 电磁继电器•电磁继电器是一种常用的电器开关装置,在各个领域中广泛应用。
•电磁继电器工作时,电流通过线圈产生磁场,该磁场可以使得磁铁或铁芯产生磁力,从而实现开关功能。
5. 电磁感应•自感原理也是电磁感应的基础,电磁感应是将磁场与电流、电压进行相互转换的原理。
•通过改变电磁场的强度和方向,可以在导体中产生电压,实现能量的传递和转换。
6. 无线充电技术•自感原理在无线充电技术中有着重要的应用,通过自感铁芯线圈和电感线圈,实现对电池的无接触充电。
•无线充电技术可以方便地为移动设备(如手机、手表等)提供电力,解决了传统有线充电方式的不便。
总结自感原理作为电磁学中的重要原理,被广泛应用于电力系统、医学影像、电器开关等领域。
通过利用自感作用,可以实现电磁场与电流、电压的相互转换,从而实现能量的传递和转换。
随着科技的不断发展,自感原理的应用将会更加广泛和深入。
大学物理自感和互感(一)引言概述:在大学物理学中,自感和互感是电磁现象中非常重要的概念。
自感和互感不仅在电路中起着关键作用,还在电磁场理论中有着广泛的应用。
本文将详细探讨自感和互感的基本概念、定义、计算方法以及它们在电路和电磁场中的应用。
正文:一、自感的概念和基本特性1. 自感的定义和原理2. 自感的单位和表示方式3. 自感的计算方法4. 自感的影响因素5. 自感与能量的关系二、自感的应用1. 自感对直流电路中的影响2. 自感对交流电路中的影响3. 自感在电磁铁和电磁感应中的应用4. 自感在变压器和电感储能中的作用5. 自感在电磁波传输中的应用三、互感的概念和基本特性1. 互感的定义和原理2. 互感的单位和表示方式3. 互感的计算方法4. 互感的影响因素5. 互感与电路传输特性的关系四、互感的应用1. 互感在变压器中的作用2. 互感在电感耦合放大器中的应用3. 互感在电波传输线中的影响4. 互感在共振电路中的应用5. 互感在电磁波传输和通信中的应用五、自感和互感的比较与总结1. 自感和互感的相同点和区别2. 自感和互感的物理意义和实际应用3. 自感和互感对电路和电磁场的影响4. 自感和互感的计算和测量方法5. 自感和互感的研究方向和未来发展趋势总结:通过本文的介绍,我们了解到了自感和互感在大学物理中的重要性及其在电路和电磁场中的应用。
自感和互感的概念、特性、计算方法以及实际应用都被深入探讨。
希望读者通过本文的阐述,对自感和互感有更加全面的理解,并能将其应用于相关领域的研究和实践中。
电磁感应中的自感与互感知识点总结电磁感应是研究磁场和电流之间相互作用的重要内容,其中自感与互感是电磁感应过程中的核心概念。
本文将对自感与互感这两个知识点进行总结,以便更好地理解电磁感应的原理和应用。
一、自感的概念与特点自感是指一个导体中的电流通过自身的磁场与其自身的磁场相互作用产生电动势的现象。
它的概念可以用法拉第电磁感应定律来描述:当一个电流变化时,它所产生的磁场会穿过自身,从而引起自感电动势的产生。
自感的特点如下:1. 自感电动势的方向与电流变化方向相反,符合楞次定律。
2. 自感电动势的大小与电流变化速率成正比,即ξ = -L(di/dt),其中ξ表示自感电动势,L表示自感系数,di/dt表示电流变化的速率。
3. 自感系数L与导体的几何形状和材料特性有关,通常用亨利(H)表示。
二、互感的概念与特点互感是指两个或多个线圈中的电流通过它们产生的磁场相互作用,使得电流发生变化,从而产生电动势的现象。
互感也可以用法拉第电磁感应定律来描述:当一个线圈中的电流变化时,它所产生的磁场会穿过其他线圈,从而引起互感电动势的产生。
互感的特点如下:1. 互感电动势的方向与电流变化方向相反,符合楞次定律。
2. 互感电动势的大小与线圈的匝数、电流变化速率以及两个线圈之间的磁链有关,即ξ = -M(di/dt),其中ξ表示互感电动势,M表示互感系数,di/dt表示电流变化的速率。
3. 互感系数M与线圈的几何形状和材料特性有关,通常用亨利(H)表示。
三、自感与互感的区别与联系自感和互感都是电磁感应的重要概念,它们之间既有区别,又有联系。
区别:1. 自感是指一个导体中的电流通过自身的磁场与其自身的磁场相互作用产生电动势,而互感是指两个或多个线圈中的电流通过它们产生的磁场相互作用,使得电流发生变化,从而产生电动势。
2. 自感主要考虑的是一个导体自身的磁场对自身所产生的影响,而互感主要考虑的是线圈之间的相互作用。
联系:1. 自感和互感都符合楞次定律,即电动势的方向与电流变化方向相反。

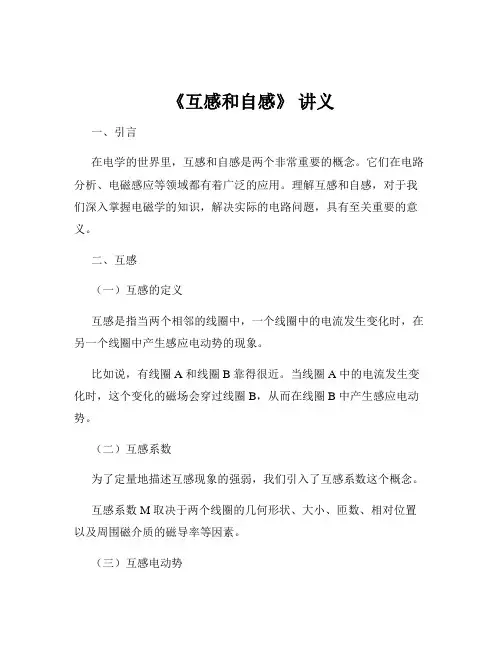

《互感和自感》讲义一、引言在电学的世界里,互感和自感是两个非常重要的概念。
它们在电路分析、电磁感应等领域都有着广泛的应用。
理解互感和自感,对于我们深入掌握电磁学的知识,解决实际的电路问题,具有至关重要的意义。
二、互感(一)互感的定义互感是指当两个相邻的线圈中,一个线圈中的电流发生变化时,在另一个线圈中产生感应电动势的现象。
比如说,有线圈 A 和线圈 B 靠得很近。
当线圈 A 中的电流发生变化时,这个变化的磁场会穿过线圈 B,从而在线圈 B 中产生感应电动势。
(二)互感系数为了定量地描述互感现象的强弱,我们引入了互感系数这个概念。
互感系数 M 取决于两个线圈的几何形状、大小、匝数、相对位置以及周围磁介质的磁导率等因素。
(三)互感电动势{dt}$,其中$E_{2}$是在线圈 2 中产生的互感电动势,$I_{1}$是线圈 1 中的电流,$dI_{1}/dt$ 是线圈 1 中电流的变化率。
(四)互感的应用互感在变压器、互感器等设备中得到了广泛的应用。
变压器就是利用互感原理来实现电压的变换。
通过不同匝数的初级线圈和次级线圈,当输入交流电压在初级线圈中产生变化的电流时,在次级线圈中就会感应出不同大小的交流电压。
互感器则用于测量大电流或高电压,将高电压或大电流通过互感变成较小的易于测量的电压或电流。
三、自感(一)自感的定义自感是指当通过线圈本身的电流发生变化时,在线圈中产生感应电动势的现象。
简单来说,就是自己的电流变化影响自己。
(二)自感系数自感系数 L 也称为电感,它反映了线圈产生自感电动势的能力。
自感系数与线圈的匝数、形状、大小以及有无铁芯等因素有关。
(三)自感电动势中$E$ 是自感电动势,$I$ 是线圈中的电流,$dI/dt$ 是电流的变化率。
(四)自感的应用自感在日光灯、电感镇流器等中有着重要的应用。
在日光灯中,镇流器就是一个电感。
在日光灯启动时,镇流器产生一个高电压,帮助灯管中的气体电离导通;在日光灯正常工作时,镇流器又起到限流的作用,保证灯管稳定发光。
第二章电磁感应第4节互感和自感【素养目标】1. 了解什么是互感现象,了解互感现象在生活和生产中的应用和防止。
2. 了解什么是自感现象,了解自感现象在生活和生产中的应用和防止;能够运用电磁感应的有关规律分析通、断电自感现象;了解自感电动势的计算式。
3. 知道自感系数是表示线圈本身特征的物理量,知道它的大小与哪些因素有关,知道它的单位。
【必备知识】知识点一、互感现象(1)定义:两个相互靠近的线圈,当一个线圈中的电流变化时,它所产生的变化的磁场会在另一个线圈中产生感应电动势的现象。
互感现象中,产生的电动势叫作互感电动势。
(2)应用:互感现象可以把能量由一个线圈传递到另一个线圈,变压器、收音机的“磁性天线”就是利用互感现象制成的。
(3)危害:互感现象能发生在任何两个相互靠近的电路之间,电力工程和电子电路中,有时会影响电路正常工作,这时要设法减小电路间的互感。
知识点二、自感现象(1)定义:一个线圈中的电流变化时,它所产生的变化的磁场在它本身激发出感应电动势的现象。
由于自感而产生的电动势叫作自感电动势。
(2)自感电动势大小:正比于电流(或磁通量)的变化率公式:(1)E =n ·ΔΦΔt (2)E =L ·ΔI Δt(式中L 表示自感系数)方向:遵守楞次定律,即当原电流增大时,自感电动势与原电流方向相反;当原电流减小时,自感电动势与原电流方向相同作用:总是阻碍线圈中原电流的变化,即总是起着推迟电流变化的作用(2)自感系数物理意义:表示线圈产生自感电动势本领大小的物理量大小的决定因素:与线圈的大小、形状、圈数以及是否有铁芯等因素有关单位:国际单位是亨利,简称亨,符号是H,常用的还有毫亨(mH)和微亨(μH),1H=103mH=106μH知识点三、磁场的能量(1)自感现象中的磁场能量①线圈中电流从无到有时,磁场从无到有,电源的能量输送给磁场,储存在磁场中。
②线圈中电流减小时,磁场中的能量释放出来转化为电能。

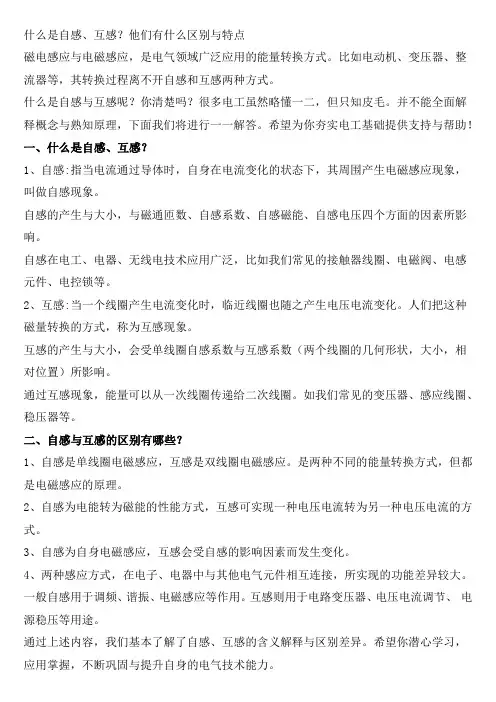

什么是自感、互感?他们有什么区别与特点磁电感应与电磁感应,是电气领域广泛应用的能量转换方式。
比如电动机、变压器、整流器等,其转换过程离不开自感和互感两种方式。
什么是自感与互感呢?你清楚吗?很多电工虽然略懂一二,但只知皮毛。
并不能全面解释概念与熟知原理,下面我们将进行一一解答。
希望为你夯实电工基础提供支持与帮助!一、什么是自感、互感?1、自感:指当电流通过导体时,自身在电流变化的状态下,其周围产生电磁感应现象,叫做自感现象。
自感的产生与大小,与磁通匝数、自感系数、自感磁能、自感电压四个方面的因素所影响。
自感在电工、电器、无线电技术应用广泛,比如我们常见的接触器线圈、电磁阀、电感元件、电控锁等。
2、互感:当一个线圈产生电流变化时,临近线圈也随之产生电压电流变化。
人们把这种磁量转换的方式,称为互感现象。
互感的产生与大小,会受单线圈自感系数与互感系数(两个线圈的几何形状,大小,相对位置)所影响。
通过互感现象,能量可以从一次线圈传递给二次线圈。
如我们常见的变压器、感应线圈、稳压器等。
二、自感与互感的区别有哪些?1、自感是单线圈电磁感应,互感是双线圈电磁感应。
是两种不同的能量转换方式,但都是电磁感应的原理。
2、自感为电能转为磁能的性能方式,互感可实现一种电压电流转为另一种电压电流的方式。
3、自感为自身电磁感应,互感会受自感的影响因素而发生变化。
4、两种感应方式,在电子、电器中与其他电气元件相互连接,所实现的功能差异较大。
一般自感用于调频、谐振、电磁感应等作用。
互感则用于电路变压器、电压电流调节、电源稳压等用途。
通过上述内容,我们基本了解了自感、互感的含义解释与区别差异。
希望你潜心学习,应用掌握,不断巩固与提升自身的电气技术能力。

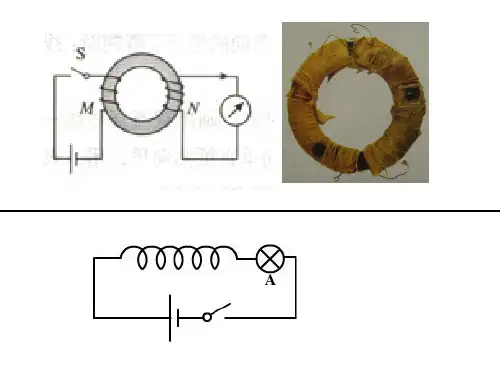

专题二十四互感与自感基本知识点一、互感1.互感现象:两个线圈之间并没有导线相连,但当一个线圈中的电流变化时,它所产生的变化的磁场会在另一个线圈中产生感应电动势,这种现象叫做互感现象.2.互感电动势:在互感现象中产生的电动势叫做互感电动势.3.对互感的三点理解.(1)互感现象是一种常见的电磁感应现象,它不仅发生于绕在同一铁芯上的两个线圈之间,而且可以发生于任何相互靠近的电路之间.(2)互感现象可以把能量由一个电路传到另一个电路.变压器就是利用互感现象制成的.(3)在电力工程和电子电路中,互感现象有时会影响电路的正常工作,这时要求设法减小电路间的互感.二、自感1.定义:由于导体本身的电流发生变化而产生的电磁感应现象.2.本质分析:由法拉第电磁感应定律知道,穿过线路的磁通量发生变化时,线路中就产生感应电动势.在自感现象中,由于流过线圈的电流发生变化,导致穿过线圈的磁通量发生变化而产生自感电动势.3.从能量角度分析:在断电自感实验中,S断开前,线圈L中有电流,则线圈中有磁场能.S断开后,线圈所储存的磁场能通过灯泡释放出来,流过线圈的电流在原来大小的基础上逐渐减小,由于I L>I A,故灯泡会闪亮一下.4.自感电动势(1)自感电动势的作用:总是阻碍导体中原电流的变化,即总是起着推迟电流变化的作用.(2)自感电动势的方向:自感电动势总是阻碍导体中原来电流的变化,当原来电流增大时,自感电动势的方向与原来电流方向相反;当原来电流在减小时,自感电动势的方向与原来电流方向相同.也遵循“增反减同”的规律.三、、通电自感和断电自感在处理通断电灯泡亮度变化问题时,不能一味套用结论,如通电时逐渐变亮,断电时逐渐变暗,或闪亮一下逐渐变暗.要具体问题具体分析,关键要搞清楚电路连接情况.与线圈串联的灯泡与线圈并联的灯泡电路图通电时电流逐渐增大,灯泡逐渐变亮电流突然变大,然后逐渐减小达到稳定,灯泡先亮后逐渐变暗断电时电流逐渐减小灯泡逐渐变暗电流方向不变①若I2≤I1,灯泡逐渐变暗;②若I2>I1,灯泡闪亮后逐渐变暗.两种情况灯泡电流方向均改变例题分析一、互感现象例1如图甲所示,A、B两绝缘金属环套在同一铁芯上,A环中电流i A随时间t的变化规律如图乙所示,下列说法中正确的是()A.t1时刻,两环作用力最大B.t2和t3时刻,两环相互吸引C.t2时刻两环相互吸引,t3时刻两环相互排斥D.t3和t4时刻,两环相互吸引(对应训练)如图所示,一个矩形铁芯上绕制两个线圈A和B。
电磁感应中的自感和互感在电磁感应的过程中,自感和互感是两个至关重要的概念。
它们是描述电磁场中磁场和电流之间相互作用的物理现象,对于电磁感应的理解至关重要。
本文将详细介绍自感和互感的概念、原理和应用。
一、自感自感是指电流通过导线时所产生的磁场对同一电路中的电流产生的电动势的影响。
当电流通过导线时,会形成一个由磁场构成的磁通量。
这个磁通量会导致在同一电路中产生一个自感电动势,这种现象称为自感。
自感的大小与电流的变化率和导线的特性有关。
自感的数学表达可以用自感系数L来表示,其单位是亨利(H)。
自感的数值大小与电流的变化率成正比,即自感系数L越大,对电流的影响越大。
自感的应用非常广泛。
在交流电路中,自感可以产生阻碍电流变化的作用,这在电感元件和电路的设计中非常重要。
自感还可以用来实现电路中的滤波、调谐和能量存储等功能。
二、互感互感是指两个或多个线圈之间互相感应并相互影响的现象。
当电流通过一个线圈时,会在另一个线圈中产生磁通量。
这个磁通量会导致在另一个线圈中产生互感电动势,这种现象称为互感。
互感的数学表达可以用互感系数M来表示,其单位也是亨利(H)。
互感系数M的大小与两个线圈的布局、线圈匝数以及线圈之间的距离有关。
互感的数值大小与电流的变化率成正比,即互感系数M越大,对电流的影响越大。
互感在电路中的应用非常广泛。
在变压器中,通过改变两个线圈的匝数比例可以实现电压的升降。
互感还可以用于隔离和耦合电路,实现信号的传输和变换等功能。
三、自感和互感的关系自感和互感在本质上是相似的物理现象,两者都是由磁场对电流产生电动势的影响。
自感和互感都可以用数学模型和电路元件来描述和模拟。
自感和互感的数值大小与电流的变化率成正比,但是两者受到的影响因素和计算方式有所不同。
在实际电路中,自感和互感往往同时存在,并相互影响。
自感和互感的综合作用,会对电路中电流和磁场的分布产生复杂的影响。
因此,在电磁感应的研究和电路设计中,需要充分考虑自感和互感的影响,以确保电路的正常工作和性能。
