大学物理第27章_自感互感

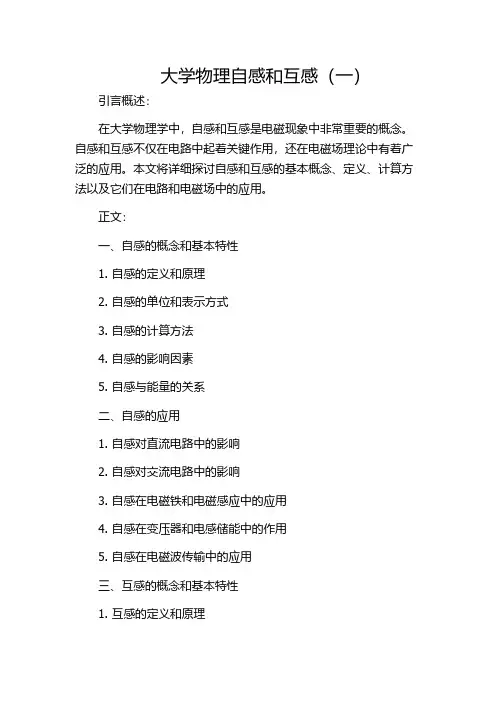

大学物理自感和互感（一）引言概述：在大学物理学中，自感和互感是电磁现象中非常重要的概念。

自感和互感不仅在电路中起着关键作用，还在电磁场理论中有着广泛的应用。

本文将详细探讨自感和互感的基本概念、定义、计算方法以及它们在电路和电磁场中的应用。

正文：一、自感的概念和基本特性1. 自感的定义和原理2. 自感的单位和表示方式3. 自感的计算方法4. 自感的影响因素5. 自感与能量的关系二、自感的应用1. 自感对直流电路中的影响2. 自感对交流电路中的影响3. 自感在电磁铁和电磁感应中的应用4. 自感在变压器和电感储能中的作用5. 自感在电磁波传输中的应用三、互感的概念和基本特性1. 互感的定义和原理2. 互感的单位和表示方式3. 互感的计算方法4. 互感的影响因素5. 互感与电路传输特性的关系四、互感的应用1. 互感在变压器中的作用2. 互感在电感耦合放大器中的应用3. 互感在电波传输线中的影响4. 互感在共振电路中的应用5. 互感在电磁波传输和通信中的应用五、自感和互感的比较与总结1. 自感和互感的相同点和区别2. 自感和互感的物理意义和实际应用3. 自感和互感对电路和电磁场的影响4. 自感和互感的计算和测量方法5. 自感和互感的研究方向和未来发展趋势总结：通过本文的介绍，我们了解到了自感和互感在大学物理中的重要性及其在电路和电磁场中的应用。

自感和互感的概念、特性、计算方法以及实际应用都被深入探讨。

希望读者通过本文的阐述，对自感和互感有更加全面的理解，并能将其应用于相关领域的研究和实践中。

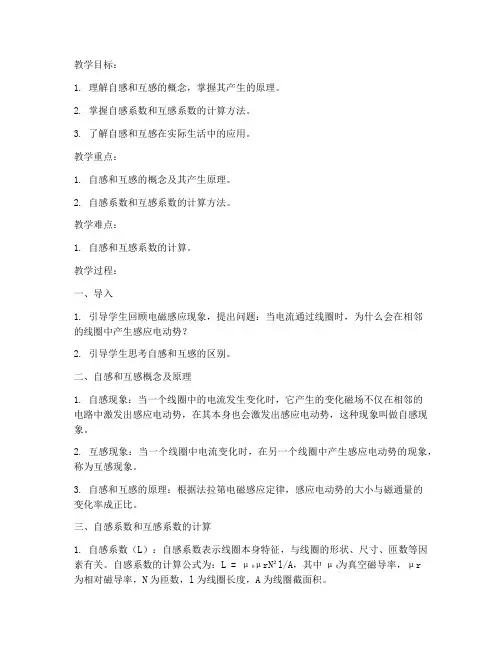

教学目标：1. 理解自感和互感的概念，掌握其产生的原理。

2. 掌握自感系数和互感系数的计算方法。

3. 了解自感和互感在实际生活中的应用。

教学重点：1. 自感和互感的概念及其产生原理。

2. 自感系数和互感系数的计算方法。

教学难点：1. 自感和互感系数的计算。

教学过程：一、导入1. 引导学生回顾电磁感应现象，提出问题：当电流通过线圈时，为什么会在相邻的线圈中产生感应电动势？2. 引导学生思考自感和互感的区别。

二、自感和互感概念及原理1. 自感现象：当一个线圈中的电流发生变化时，它产生的变化磁场不仅在相邻的电路中激发出感应电动势，在其本身也会激发出感应电动势，这种现象叫做自感现象。

2. 互感现象：当一个线圈中电流变化时，在另一个线圈中产生感应电动势的现象，称为互感现象。

3. 自感和互感的原理：根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。

三、自感系数和互感系数的计算1. 自感系数（L）：自感系数表示线圈本身特征，与线圈的形状、尺寸、匝数等因素有关。

自感系数的计算公式为：L = μ₀μrN²l/A，其中μ₀为真空磁导率，μr为相对磁导率，N为匝数，l为线圈长度，A为线圈截面积。

2. 互感系数（M）：互感系数表示两个线圈之间的相互影响程度，与两个线圈的形状、尺寸、匝数等因素有关。

互感系数的计算公式为：M = μ₀μrN₁N₂l₁l₂/4πr²，其中N₁、N₂分别为两个线圈的匝数，l₁、l₂分别为两个线圈的长度，r为两个线圈中心距离。

四、自感和互感在实际生活中的应用1. 变压器：利用互感原理，实现电压的升高或降低。

2. 镇流器：利用自感原理，稳定电流，防止电流过大损坏电器。

3. 电磁感应传感器：利用自感和互感原理，实现非电量电量的转换。

五、课堂小结1. 总结自感和互感的概念、原理及计算方法。

2. 强调自感和互感在实际生活中的应用。

六、课后作业1. 求解一个线圈的自感系数和互感系数。

自感与互感的概念及计算自感（Self-inductance）和互感（Mutual inductance）是电磁学中重要的概念，它们描述了电流和磁场之间的相互作用关系。

本文将对自感和互感的概念进行详细解析，并讨论其计算方法。

1. 自感的概念自感是指通过一根导线中的电流激发出的磁场引起的自身感应电动势。

当电流通过导线时，其周围会形成一个磁场，而这个磁场又会影响导线中的电流。

自感的大小取决于导线的几何形状和电流的变化速率。

自感可以用以下公式来表示：L = (μ0 * N^2 * A) / l其中，L代表自感的系数，单位为亨利（H）；μ0是真空中的磁导率，约等于4π×10^(-7) H/m；N表示导线的匝数；A是导线截面积；l是导线的长度。

2. 互感的概念互感是指两根导线之间的电流激发出的磁场引起的互相感应电动势。

当两根导线靠近并且电流变化时，它们之间会产生互感现象。

互感的大小取决于导线之间的几何关系、电流的变化速率以及它们之间的距离。

互感可以用以下公式来表示：M = k * sqrt(L1 * L2)其中，M代表互感的系数，单位为亨利（H）；k是一个比例常数，0 < k ≤ 1，表示两根导线之间的耦合系数；L1和L2分别代表两根导线的自感系数。

3. 计算示例假设有两根平行的长直导线，它们之间的距离为d，导线1的电流为I1，导线2的电流为I2。

现在我们来计算它们之间的互感系数M。

首先，我们需要计算导线1和导线2的自感系数L1和L2：L1 = (μ0 * N1^2 * A1) / l1L2 = (μ0 * N2^2 * A2) / l2其中，N1和N2分别代表两根导线的匝数，A1和A2分别代表导线1和导线2的截面积，l1和l2分别代表导线1和导线2的长度。

然后，根据互感的计算公式：M = k * sqrt(L1 * L2)通过以上计算，我们可以得到两根导线之间的互感系数M。

互感系数的大小反映了导线之间的电磁相互作用的强度。

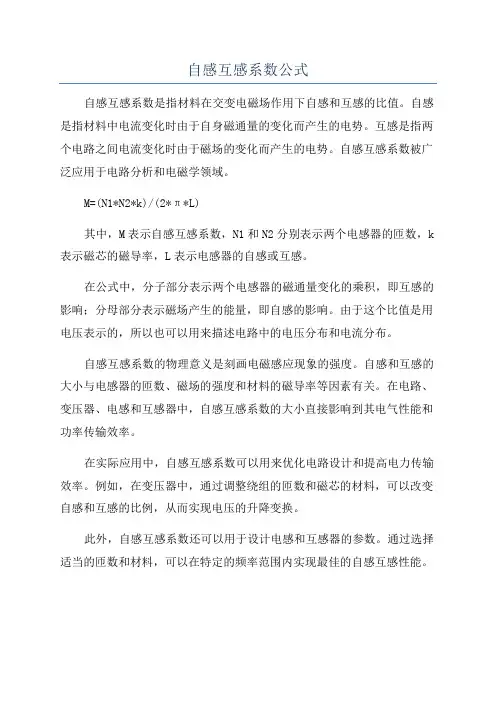

自感互感系数公式
自感互感系数是指材料在交变电磁场作用下自感和互感的比值。

自感是指材料中电流变化时由于自身磁通量的变化而产生的电势。

互感是指两个电路之间电流变化时由于磁场的变化而产生的电势。

自感互感系数被广泛应用于电路分析和电磁学领域。

M=(N1*N2*k)/(2*π*L)
其中，M表示自感互感系数，N1和N2分别表示两个电感器的匝数，k 表示磁芯的磁导率，L表示电感器的自感或互感。

在公式中，分子部分表示两个电感器的磁通量变化的乘积，即互感的影响；分母部分表示磁场产生的能量，即自感的影响。

由于这个比值是用电压表示的，所以也可以用来描述电路中的电压分布和电流分布。

自感互感系数的物理意义是刻画电磁感应现象的强度。

自感和互感的大小与电感器的匝数、磁场的强度和材料的磁导率等因素有关。

在电路、变压器、电感和互感器中，自感互感系数的大小直接影响到其电气性能和功率传输效率。

在实际应用中，自感互感系数可以用来优化电路设计和提高电力传输效率。

例如，在变压器中，通过调整绕组的匝数和磁芯的材料，可以改变自感和互感的比例，从而实现电压的升降变换。

此外，自感互感系数还可以用于设计电感和互感器的参数。

通过选择适当的匝数和材料，可以在特定的频率范围内实现最佳的自感互感性能。

总的来说，自感互感系数是电磁学和电路分析中重要的参数之一、它能够揭示电磁感应现象的本质，并且对于优化电路设计和提高功率传输效率具有重要意义。

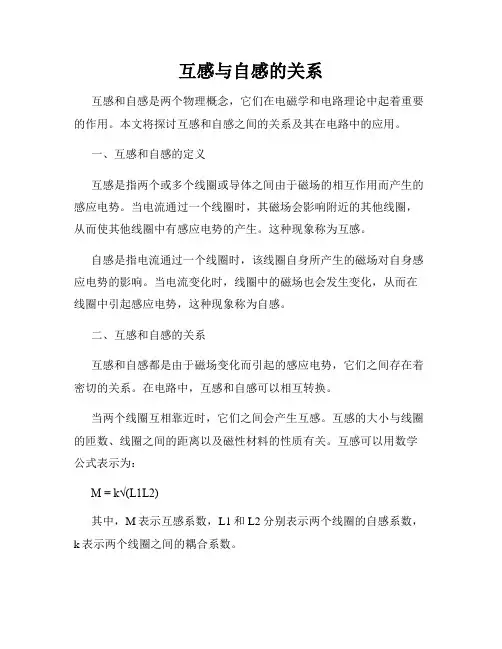

互感与自感的关系互感和自感是两个物理概念，它们在电磁学和电路理论中起着重要的作用。

本文将探讨互感和自感之间的关系及其在电路中的应用。

一、互感和自感的定义互感是指两个或多个线圈或导体之间由于磁场的相互作用而产生的感应电势。

当电流通过一个线圈时，其磁场会影响附近的其他线圈，从而使其他线圈中有感应电势的产生。

这种现象称为互感。

自感是指电流通过一个线圈时，该线圈自身所产生的磁场对自身感应电势的影响。

当电流变化时，线圈中的磁场也会发生变化，从而在线圈中引起感应电势，这种现象称为自感。

二、互感和自感的关系互感和自感都是由于磁场变化而引起的感应电势，它们之间存在着密切的关系。

在电路中，互感和自感可以相互转换。

当两个线圈互相靠近时，它们之间会产生互感。

互感的大小与线圈的匝数、线圈之间的距离以及磁性材料的性质有关。

互感可以用数学公式表示为：M = k√(L1L2)其中，M表示互感系数，L1和L2分别表示两个线圈的自感系数，k表示两个线圈之间的耦合系数。

自感可以看作是互感的特殊情况，即只有一个线圈时的互感。

自感的大小与线圈的匝数、线圈的形状以及线圈中的电流有关。

自感可以用数学公式表示为：L = μ0μrN²A/l其中，L表示自感系数，μ0表示真空中的磁导率，μr表示线圈中的相对磁导率，N表示线圈的匝数，A表示线圈的横截面积，l表示线圈的长度。

互感和自感之间的关系可以通过互感和自感之比来描述，这个比值称为耦合系数。

耦合系数是一个介于0和1之间的数，表示互感和自感之间的相对强度。

当耦合系数等于1时，表示互感和自感完全一致；当耦合系数等于0时，表示互感和自感完全独立。

三、互感和自感的应用互感和自感在电路中有着广泛的应用。

它们可以实现信号的耦合、变压器的工作以及电路的滤波等功能。

1. 信号耦合：互感可用于将一个电路的信号传递到另一个电路中。

通过合适选择互感系数和耦合方式，可以实现信号的耦合和传输。

2. 变压器：变压器是基于互感的原理工作的。
