GENESIS基本操作步骤及要点GENESIS基本操作步骤及要点一、查看客户的所有文件，提取相关信息,有矛盾的地方要确认。
注意以下要点：外单，特殊顾客，板材，板厚，外形尺寸，提供报告，内外层基铜厚度，镀层工艺，过孔工艺（塞孔，开窗，盖孔），快捷标记及位置要求，外形要求，阻焊颜色，字符颜色，叠层要求，验收标准，镀金手指，阻抗要求，印蓝胶、碳油或序列号，使用挡油菲林，使用镀孔菲林。
二、原始文件的导入，创建CAD，特别注意钻孔格式。
三、复制CAD为NET四、NET中的操作1，根据叠层要求进行排序，注意客户文件中有多处叠层说明时，要求是否一致。
2，命名修改为GENESIS认可的名字3，新建rout层4，执行actions→re-arrange rows，定义各层属性。
系统误定义属性的层要改正5，察看各层对位情况，相关层的比较，察看底层字符是否为反字等，将贴片层与阻焊层比较，保证贴片都有阻焊开窗，注意贴片与线路盘形状是否一致。
确认文件整体上无大错。
6，查看文件中的GKO 层、GM1层等是否有做钻孔或槽孔的要求。
客户提供的多个边框层是否一致。
7，如果是铣开交货，将单元板间距调整为0.1inch。
8，选择合适的边框，判断尺寸正确后COPY至rout层，注意外形公差要求，rout层的形状要与客户要求相同。
9，修改边框，边框一定要光滑，无断线、重复的线，无尖角。
调整线宽为10mil。
10，定义profile，坐标原点和基准点11，剪切profile以外的物体，此步骤一定要谨慎处理，确保线路层的导线没有被剪切掉，字符层剩下字符和字符框的完整性。
12，利用宏命令（F10、F11）对复合层进行处理。
13，阻焊参照字符的检查，察看有无阻焊少开窗，是否有做槽孔的标志。
14，执行线转盘，察看各层线盘属性是否正确，格式是否正确。
15，线转面。
16，执行立体网络检查，察看客户原文件是否存在分离元器件短路。
17，钻孔处理（1）钻孔与孔位图对照，看是否少孔，是否多孔，是否有槽孔，记录槽孔完成尺寸，钻孔与孔位图不符时要确认（2）孔径补偿，注意孔径公差要求，孤立的钻孔考虑多补偿（3）定义钻孔属性，以客户定义的钻孔属性为主A、定义VIA属性后要察看VIA的环宽、察看VIA的开窗情况是否与客户要求一致。
GENESIS培训教程一、引言GENESIS（GeneralNeuralSimulationSystem）是一款功能强大的神经网络模拟软件，由美国加州大学圣地亚哥分校开发。
作为一款优秀的神经科学工具，GENESIS已被广泛应用于神经网络建模、仿真及分析等领域。
本文旨在为初学者提供一份全面、系统的GENESIS培训教程，帮助读者快速掌握GENESIS的基本操作和高级功能。
二、GENESIS安装与配置1.安装GENESIS2.配置环境变量为了方便在命令行中运行GENESIS，需要将其安装路径添加到系统环境变量中。
具体操作如下：（1）右键“我的电脑”或“此电脑”，选择“属性”；（2）“高级系统设置”，在“系统属性”窗口中“环境变量”；（3）在“系统变量”区域找到变量名为“Path”的变量，“编辑”；（4）在变量值的最前面添加GENESIS安装路径，用分号隔开，例如：“C:\GENESIS\genesis-2.4\bin;”；（5）“确定”保存设置，并重启计算机使设置生效。
三、GENESIS基本操作1.创建神经网络模型（1）打开GENESIS命令行界面；（2）输入命令“genesis”，启动GENESIS；（3）在GENESIS命令行界面中，输入命令“createneutral/cell”创建一个名为“cell”的神经网络模型；（4）在“cell”模型中，可以创建神经元、突触等组件，并设置其属性。
2.编写神经网络仿真脚本（1）在GENESIS命令行界面中，输入命令“edit”打开文本编辑器；（2）编写神经网络仿真脚本，包括创建神经元、突触、设置参数、运行仿真等；（3）保存脚本，退出文本编辑器。
3.运行神经网络仿真（1）在GENESIS命令行界面中，输入命令“Genesis-batchscript.g”运行名为“script.g”的仿真脚本；（2）仿真过程中，可以在命令行界面查看输出信息；（3）仿真结束后，可以在GENESIS图形界面中查看仿真结果。

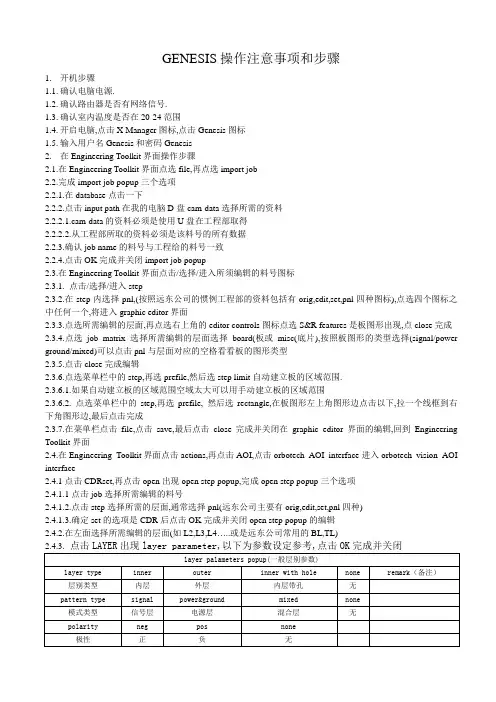

GENESIS操作注意事项和步骤1.开机步骤1.1.确认电脑电源.1.2.确认路由器是否有网络信号.1.3.确认室内温度是否在20-24范围1.4.开启电脑,点击X Manager图标,点击Genesis图标1.5.输入用户名Genesis和密码Genesis2.在Engineering Toolkit界面操作步骤2.1.在Engineering Toolkit界面点选file,再点选import job2.2.完成import job popup三个选项2.2.1.在database点击一下2.2.2.点击input path在我的电脑D盘cam-data选择所需的资料2.2.2.1.cam-data的资料必须是使用U盘在工程部取得2.2.2.2.从工程部所取的资料必须是该料号的所有数据2.2.3.确认job name的料号与工程给的料号一致2.2.4.点击OK完成并关闭import job popup2.3.在Engineering Toolkit界面点击/选择/进入所须编辑的料号图标2.3.1. 点击/选择/进入step2.3.2.在step内选择pnl,(按照远东公司的惯例工程部的资料包括有orig,edit,set,pnl四种图标),点选四个图标之中任何一个,将进入graphic editor界面2.3.3.点选所需编辑的层面,再点选右上角的editor controls图标点选S&R features是板图形出现,点close完成2.3.4.点选job matrix 选择所需编辑的层面选择board(板或misc(底片),按照板图形的类型选择(signal/power ground/mixed)可以点击pnl与层面对应的空格看看板的图形类型2.3.5.点击close完成编辑2.3.6.点选菜单栏中的step,再选prefile,然后选step limit自动建立板的区域范围.2.3.6.1.如果自动建立板的区域范围空域太大可以用手动建立板的区域范围2.3.6.2. 点选菜单栏中的step,再选prefile, 然后选rectangle,在板图形左上角图形边点击以下,拉一个线框到右下角图形边,最后点击完成2.3.7.在菜单栏点击file,点击save,最后点击close完成并关闭在graphic editor界面的编辑,回到Engineering Toolkit界面2.4.在Engineering Toolkit界面点击actions,再点击AOI,点击orbotech AOI interface进入orbotech vision AOI interface2.4.1点击CDRset,再点击open出现open step popup,完成open step popup三个选项2.4.1.1点击job选择所需编辑的料号2.4.1.2.点击step选择所需的层面,通常选择pnl(远东公司主要有orig,edit,set,pnl四种)2.4.1.3.确定set的选项是CDR后点击OK完成并关闭open step popup的编辑2.4.2.在左面选择所需编辑的层面(如L2,L3,L4…..或是远东公司常用的BL,TL)储存,点击cancel取消.最后点击close完成并关闭.2.6关闭genesis系统:在Engineering Toolkit界面点击菜单栏file,再点击quit,出现quit toolkit popup,点击continue,出现一个diag box点击quit,再出现一个diag box点击quit,最后出现一个diag box,点击quit 离开genesis系统.。
