IEEE-30节点全套数据

IEEE-30节点系统数据资料
图1 IEEE-30节点系统接线图
P=.
初始潮流状态下系统有功网损709(MW)
Loss
在潮流计算中，为了使修正方程式中的系数矩阵B’、B’’形成更加方便，更加符合C语言编程的特点，我们对系统中的30个节点重新进行编号。

编号从0开始，PQ节点最前，PV节点居中，平衡节点的编号最后。

重新编号对系统的潮流计算并没有影响，同时还可以简化计算程序。

重新编号后的系统数据资料
重新编号前后节点号对照表
重新编号后各线路数据
（标记部分为4条变压器支路）
重新编号后各变压器数据
重新编号后IEEE-30节点系统节点数据和潮流结果
P=.
初始潮流状态下系统有功网损709(MW)
Loss。

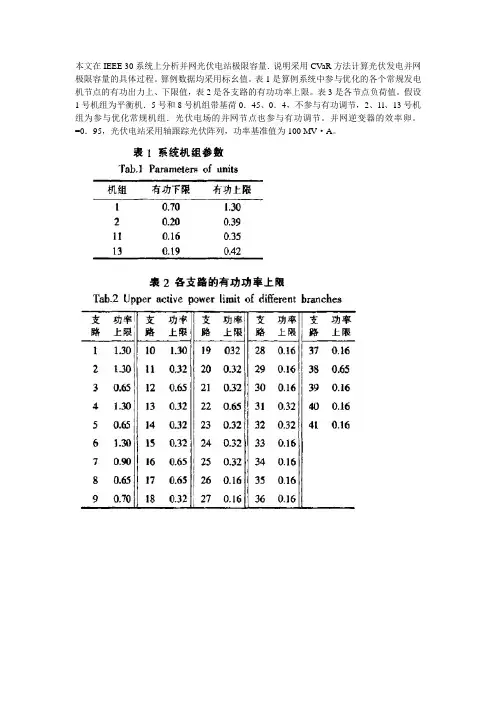

本文在IEEE 30系统上分析并网光伏电站极限容量．说明采用CVaR方法计算光伏发电并网极限容量的具体过程。

算例数据均采用标幺值。

表1是算例系统中参与优化的各个常规发电机节点的有功出力上、下限值，表2是各支路的有功功率上限。

表3是各节点负荷值。

假设1号机组为平衡机．5号和8号机组带基荷0．45、0．4，不参与有功调节，2、1l、13号机组为参与优化常规机组．光伏电场的并网节点也参与有功调节。

并网逆变器的效率卵。

=0．95，光伏电站采用轴跟踪光伏阵列，功率基准值为100 MV·A。

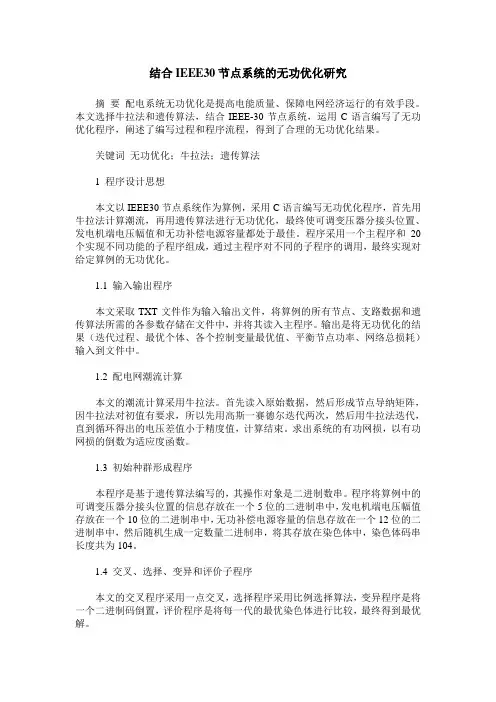

结合IEEE30节点系统的无功优化研究摘要配电系统无功优化是提高电能质量、保障电网经济运行的有效手段。

本文选择牛拉法和遗传算法，结合IEEE-30节点系统，运用C语言编写了无功优化程序，阐述了编写过程和程序流程，得到了合理的无功优化结果。

关键词无功优化；牛拉法；遗传算法1 程序设计思想本文以IEEE30节点系统作为算例，采用C语言编写无功优化程序，首先用牛拉法计算潮流，再用遗传算法进行无功优化，最终使可调变压器分接头位置、发电机端电压幅值和无功补偿电源容量都处于最佳。

程序采用一个主程序和20个实现不同功能的子程序组成，通过主程序对不同的子程序的调用，最终实现对给定算例的无功优化。

1.1 输入输出程序本文采取TXT文件作为输入输出文件，将算例的所有节点、支路数据和遗传算法所需的各参数存储在文件中，并将其读入主程序。

输出是将无功优化的结果（迭代过程、最优个体、各个控制变量最优值、平衡节点功率、网络总损耗）输入到文件中。

1.2 配电网潮流计算本文的潮流计算采用牛拉法。

首先读入原始数据，然后形成节点导纳矩阵，因牛拉法对初值有要求，所以先用高斯一赛德尔迭代两次，然后用牛拉法迭代，直到循环得出的电压差值小于精度值，计算结束。

求出系统的有功网损，以有功网损的倒数为适应度函数。

1.3 初始种群形成程序本程序是基于遗传算法编写的，其操作对象是二进制数串。

程序将算例中的可调变压器分接头位置的信息存放在一个5位的二进制串中，发电机端电压幅值存放在一个10位的二进制串中，无功补偿电源容量的信息存放在一个12位的二进制串中，然后随机生成一定数量二进制串，将其存放在染色体中，染色体码串长度共为104。

1.4 交叉、选择、变异和评价子程序本文的交叉程序采用一点交叉，选择程序采用比例选择算法，变异程序是将一个二进制码倒置，评价程序是将每一代的最优染色体进行比较，最终得到最优解。

2 子程序的功能说明潮流计算部分：Form_Y（）形成节点导纳矩，其中考虑了变压器的非标准变比。

ieee30pq分解法潮流计算潮流计算是电力系统中十分重要的一项分析工作，用于计算电力系统中各个节点的电压幅值和相角，以及各个支路的电流大小和相角。

这对于电力系统的运行和调度具有重要意义。

IEEE30PQ系统是一个经典的潮流计算案例，该系统有30个节点，其中包括负荷节点（PQ节点）和发电机节点（PV节点）。

以下将详细介绍IEEE30PQ系统的潮流计算方法。

一、潮流计算预备工作在进行潮流计算之前，需要对电力系统进行建模。

首先，将各个节点连接成一个拓扑结构，构成潮流计算图。

其次，确定系统中的潮流方向和节点类型。

IEEE30PQ系统中，负荷节点为PQ节点，发电机节点为PV节点。

同时，还需要确定各个节点的初始电压值和相角。

二、节点功率方程根据潮流计算的目标，可以得到节点功率方程。

在IEEE30PQ系统中，各个节点的功率方程可以表示为：节点m是PQ节点：Pm = Vm * ∑(Vm * Gkm * cos(θm - θk) + Vm * Bkm * sin(θm- θk))Qm = -Vm * ∑(Vm * Gkm * sin(θm - θk) - Vm * Bkm * cos(θm - θk))节点m是PV节点：Pm = Vm * ∑(Vm * Gkm * cos(θm - θk) + Vm * Bkm * sin(θm- θk))其中，Pm和Qm分别表示节点m的有功功率和无功功率，Vm和θm分别表示节点m的电压和相角，Gkm和Bkm分别表示节点m和节点k之间的导纳。

三、雅可比矩阵为了求解节点功率方程，需要构建雅可比矩阵。

雅可比矩阵是由节点功率方程对电压和相角的一阶导数构成的矩阵。

在IEEE30PQ系统中，节点功率方程包含有功和无功两种功率，因此雅可比矩阵也是一个2n×2n的矩阵。

其中，n为节点的数量。

四、潮流计算算法潮流计算可以采用迭代的方法，使节点功率方程逐步趋近于收敛。

其中，最常用的潮流计算算法是牛顿-拉夫逊法（Newton-Raphson）和高斯-赛德尔法（Gauss-Seidel）法。
