采矿学(倾斜分层下行垮落采讲义煤法)

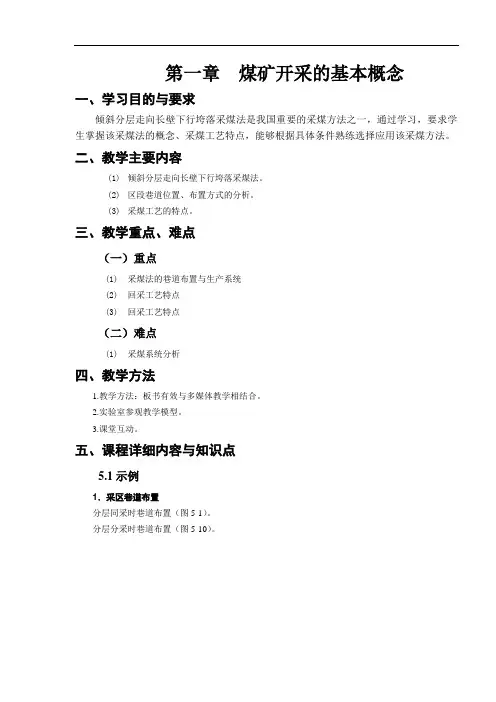

第一章煤矿开采的基本概念一、学习目的与要求倾斜分层走向长壁下行垮落采煤法是我国重要的采煤方法之一，通过学习，要求学生掌握该采煤法的概念、采煤工艺特点，能够根据具体条件熟练选择应用该采煤方法。

二、教学主要内容(1)倾斜分层走向长壁下行垮落采煤法。

(2)区段巷道位置、布置方式的分析。

(3)采煤工艺的特点。

三、教学重点、难点（一）重点(1)采煤法的巷道布置与生产系统(2)回采工艺特点(3)回采工艺特点（二）难点(1)采煤系统分析四、教学方法1.教学方法：板书有效与多媒体教学相结合。

2.实验室参观教学模型。

3.课堂互动。

五、课程详细内容与知识点5.1示例1．采区巷道布置分层同采时巷道布置（图5-1）。

分层分采时巷道布置（图5-10）。

图5-1 倾斜分层走向长壁下行垮落采煤法分层同采采区巷道布置2．巷道掘进布置顺序→→→→→→→→→14109871513264531同时开掘19、16、17、18。

（见图5-1） 3．生产系统运煤、运料、排矸、通风系统（图5-1）。

4．采掘接替5.2采煤系统分析1．区段分层平巷的布置倾斜式 内错（向工作面错） a<15°～20°外错（向区段煤柱错）较少用水平式：a>20°～25° 垂直式：a<10°图5-3 分层平巷布置2．布置方式 （1）布置方式a.一煤一岩式——留煤柱，维护时间长，困难。

b.机轨合一：优点：省一条区段集中巷和一些联络巷，维护量少，运输设备安装方便。

缺点：断面较大，速度较慢，没有煤巷定向。

较好。

尤其综采应用较多，挂中线定向掘进，上下允许有起伏。

（2）位置（3）分层平巷与集中平巷的联系方式：石门，斜巷和立眼。

A、平斜组合式B、两平—斜式C、两斜—平式D、一平一斜式（4）分层同采的合理错距超前掘进和回采的前提——基本稳定。

滞后时间〉3-4个月，错距现场确定。

图5-4 “机轨合一”区段集中平巷3．无区段平巷的布置优点：系统简单，类似单一走向长壁，工程量少，掘进速度快，上下分层间隔时间长，利于形成再生顶板缺点：不能分层同采，只能两翼接替式跳采，巷道维护时间长，目前，综采多数部分采用这种形式，克服了上述缺点，尽量采用。

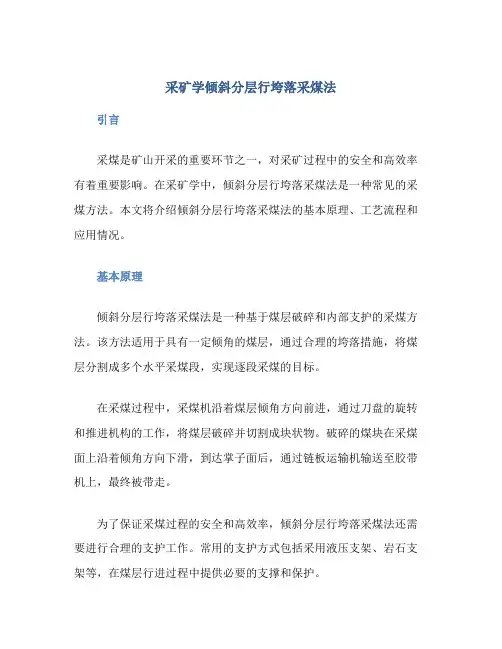

采矿学倾斜分层行垮落采煤法引言采煤是矿山开采的重要环节之一，对采矿过程中的安全和高效率有着重要影响。

在采矿学中，倾斜分层行垮落采煤法是一种常见的采煤方法。

本文将介绍倾斜分层行垮落采煤法的基本原理、工艺流程和应用情况。

基本原理倾斜分层行垮落采煤法是一种基于煤层破碎和内部支护的采煤方法。

该方法适用于具有一定倾角的煤层，通过合理的垮落措施，将煤层分割成多个水平采煤段，实现逐段采煤的目标。

在采煤过程中，采煤机沿着煤层倾角方向前进，通过刀盘的旋转和推进机构的工作，将煤层破碎并切割成块状物。

破碎的煤块在采煤面上沿着倾角方向下滑，到达掌子面后，通过链板运输机输送至胶带机上，最终被带走。

为了保证采煤过程的安全和高效率，倾斜分层行垮落采煤法还需要进行合理的支护工作。

常用的支护方式包括采用液压支架、岩石支架等，在煤层行进过程中提供必要的支撑和保护。

工艺流程倾斜分层行垮落采煤法的工艺流程大致如下：1.建设掌子面：为了保证采煤机的正常工作，需要建设一个平坦的掌子面。

掌子面的建设主要包括清理工作、矸石的处理、掌子面支护等。

2.确定采煤面倾角：根据煤层的倾角情况，确定采煤面的倾角。

倾角的确定需考虑到矿山地质条件、设备性能等因素。

3.安装采煤设备：根据采煤面倾角的要求，安装采煤机、运输设备、支护设备等。

4.进行破碎和切割作业：采煤机在掌子面上进行煤矿的破碎和切割作业。

破碎后的煤矿沿倾角方向下滑，并通过输送设备输送到胶带机上。

5.进行支护作业：通过液压支架、岩石支架等手段，在煤层行进的过程中进行支护作业。

支护的目的是确保煤层的稳定和采煤的安全。

6.进行运输和清理作业：胶带机将破碎的煤炭输送至其他地方进行后续加工或储存。

同时，需要进行采空区的清理，确保采煤面的平整。

应用情况倾斜分层行垮落采煤法在煤炭开采中得到了广泛应用。

这种采煤方法适用于具有一定倾角的煤层，如露天矿坑、深井和陡倾斜矿井等。

倾斜分层行垮落采煤法有着以下优点：1.提高采煤的效率：采煤机沿倾角方向前进，破碎和切割煤炭的同时实现煤炭的输送，有效提高了采煤的效率。

采煤方法之倾斜分层行垮落采煤法引言倾斜分层行垮落采煤法是一种在倾斜煤层中进行采煤的方法。

它利用重力和机械设备的辅助作用，通过行垮落的方式进行采煤。

该方法相对于传统的采煤方法具有灵活性高、工效高等优点，逐渐得到了广泛应用。

本文将对倾斜分层行垮落采煤法进行详细介绍，包括方法原理、工程布置、采煤工艺及设备等方面内容。

方法原理倾斜分层行垮落采煤法是通过将工作面按照煤层倾角划分为若干个工作层，然后利用行垮落设备将煤层进行下垮以实现采煤的方法。

具体原理如下：1.工程布置：选择合适的倾角，按照煤层倾角划分工作层，然后在每个工作层上布置行垮落巷道。

2.行垮落工艺：行垮落采煤工艺包括顶板支护、行垮落机构、采煤机、运输设备等。

3.行垮落设备：行垮落采煤的主要设备有行垮落机和采煤机。

行垮落机主要用于下垮煤层，采煤机则用于进行采煤操作。

4.采煤工艺：倾斜分层行垮落采煤法采用的是煤层倾斜下垮的方式，通过采煤机的切割和回采，将煤层逐步下垮到相应的高度。

工程布置倾斜分层行垮落采煤法的工程布置包括选取适当的倾角、划分工作层、并在每个工作层上布置行垮落巷道等步骤。

具体操作如下：1.选择合适的倾角：根据实际煤田的地质条件和倾斜煤层的倾角，选取合适的倾角作为设计倾角。

2.划分工作层：根据选定的设计倾角，将工作面划分为若干个工作层。

每个工作层的高度应当根据倾斜角度合理确定。

3.布置行垮落巷道：在每个工作层上沿煤层倾角方向布置行垮落巷道。

行垮落巷道应当具有足够的高度和宽度以便行垮落设备的通行。

采煤工艺倾斜分层行垮落采煤法的核心是行垮落工艺。

它包含了行垮落的设备以及采煤机的操作。

具体步骤如下：1.顶板支护：行垮落巷道的顶板需要进行稳定支护，以确保行垮落设备的安全通行。

2.行垮落机构：行垮落机主要负责将煤层下垮到相应的高度。

行垮落机通常由控制台、行垮落主机、均衡滚筒、行垮落履带等组成。

3.采煤机操作：行垮落后，采煤机负责进行采煤操作。

采煤机通过切割和回采的方式将煤层逐步采取。
