变电站常用记录填写规范..

南通供电公司变电一、二种工作票填写规范一、变电站（发电厂）第一种工作票填写规范单位（1）本公司人员（2）外单位来本公司进行的工作，填写施工单位名称(例如：省送变电公司到××供电公司进行工作，“单位”栏目应填写“省送变电公司”)。

（3）公司内部跨单位（县、市公司）工作，应填写施工单位名称（例如：南通送变电公司到如皋供电公司进行工作，“单位”栏目应填写“南通送变电公司”，如皋供电公司变电工程队到海安供电公司进行工作，“单位”栏目应填写“如皋供电公司变电工程队”。

编号（1）工作票的编号，同一单位（部门）同一类型的工作票应统一编号，不得重号。

（2）微机开票时，单位和编号由系统自动生成。

（3）当工作票打印有续页时，在每张续页右上方填写工作票编号。

1.工作负责人（监护人）工作负责人名单，市公司本部由工区（公司）、县公司由公司书面批准。

非本企业的工作负责人应预先经设备运行管理单位安监部门审核确认。

班组应填写工作负责人（监护人）所在班组名称。

对于两个及以上班组共同进行的工作，则班组名称填写“综合”。

2.工作班人员（不包括工作负责人）（1）工作班人员在10人及以下时，应将工作班人员全部填写，然后注明“共×人”。

（2）工作班人员在10人以上时，至少应填写10名主要工作人员的姓名，然后注明“共×人”。

（3）同一份工作票中工作班组两个及以上时，应填写各班组1名主要人员的姓名，然后注明“共×人”。

（4）参与该项工作的外用工等其它人员也应包括在“工作班人员”中，厂家人员参与工作时，应填写其单位、工作人员姓名（厂方工作人员较多时可写明主要工作人员姓名，其后写明等几人），并与正式职工一样管理。

（5）工作负责人(监护人)不包括在“共×人”之内。

3．工作的变配电站名称应填写变电站电压等级和名称，如“220kV刘桥变电所”。

4．工作任务工作地点及设备双重名称应逐项填写本次检修的工作地点及被检修设备的双重名称，填写的设备名称应与现场相符。

附录三：变电站记录格式运行工作记录运行工作记录（监控中心站）设备工作记录段王煤化公司35KV变电站变电站继电保护及自动装置工作记录3 / 52变电站设备缺陷记录段王煤化公司35KV 变电站4 / 52断路器跳闸记录5 / 52变电站避雷器动作记录阀控蓄电池检查测试记录变电站电压：伏7 / 52铅酸蓄电池检查测试记录变电站电压：伏比重：克/厘米³8 / 52设备测温异常记录9 / 52防误装置解锁记录10 / 5211 / 52运行分析记录变电站配合工作联系单注：1、此联系单适用于已转检修状态的设备，当施工、调试、试验、传动等工作需要改变设备状态的操作。

此单的执行和管理同操作票的管理执行要求一致。

2、此单需由工作总负责人提出配合工作的申请，按规定填写出需配合的工作票号及操作原因、内容和操作项目，交工作许可人审查认可，双方签字后由许可人下令执行。

操作人负责操作及恢复，监护人负责监护及填写操作时间、恢复时间及打√。

3、此单在间隔送电后与相应的工作票上联装订并在变电站留存。

设备技术档案一、设备技术档案结构1、目录2、单元一次接线图3、设备技术档案4、运行记事二、变电站应建立的设备技术档案（未包括的台帐格式由各单位制定）1、主变压器技术档案2、母线技术档案3、高压真空断路器技术档案4、高压少油断路器技术档案5、高压多油断路器技术档案6、高压SF6断器技术档案7、隔离开关技术档案8、电流互感器(含SF6)技术档案9、电压互感器技术档案10、电容式电压互感器技术档案11、电力电容器组技术档案12、并联电抗器技术档案13、限流电抗器技术档案14、消弧线圈技术档案15、避雷器技术档案16、耦合电容器技术档案17、阻波器技术档案18、站用变压器技术档案（参照主变）19、直流充电装置技术档案20、蓄电池技术档案21、地网避雷针技术档案（含避雷针平面分布图）22、金属封闭式组合电器母线技术档案23、金属封闭式组合电器高压断器技术档案24、金属封闭式组合电器隔离开关技术档案25、金属封闭式组合电器电压互感器技术档案26、金属封闭式组合电器电流互感器技术档案27、金属封闭式组合电器避雷器技术档案28、微机防误闭锁装置技术档案目录运行记事注：填写本设备投产遗留问题，大修、技改情况，重要部件更换情况，严重、危急缺陷的发现及处理情况，以及其它重要事项。

变电站操作票工作票填写执行规则一、填写前的准备工作（1）了解变电站的工作流程和操作规程。

（2）熟悉变电站的设备、仪器和操作方法。

（3）确认工作票的类型和名称，选择正确的操作票和工作票。

（4）核对所需填写的内容和所附的附件、页面等。

二、填写基本信息（1）工作票的编号：按照规定的编号系统填写。

（2）填票日期：填写工作票填写的日期。

（3）填票人：填写工作票的填写人员。

（4）审核人：填写工作票的审核人员。

（5）批准人：填写工作票的批准人员。

（6）操作人：填写执行操作的人员。

三、填写工作内容（1）工作名称：填写本次工作的名称，如设备巡视、设备检修等。

（2）工作地点：明确本次工作的地点，如变电站的哪个区域、哪个设备等。

（3）工作时间：填写本次工作开始和结束的时间。

（4）工作范围：详细描述本次工作的具体范围，包括涉及的设备、仪器等。

（5）工作内容：按照工作范围列出本次工作的详细步骤和操作方法。

（6）安全措施：列出本次工作需遵守的安全措施和注意事项。

（7）备品备件：如有需要，列出本次工作所需的备品备件清单。

四、填写检查项目根据变电站操作票的要求，按照设备的具体要求填写相应的检查项目，并进行勾选或打钩确认。

五、填写备注和附件（1）备注：填写本次工作中需要特别说明的事项。

（2）附件：如有需要，附上本次工作所需的相关资料、图纸等。

六、确认和签字（1）填票人确认：由填票人确认填写无误后，在相应的位置签字。

（2）审核人确认：由审核人确认工作票填写无误后，在相应的位置签字。

（3）批准人确认：由批准人确认工作票填写无误后，在相应的位置签字。

（4）操作人确认：由操作人确认工作票填写无误后，在相应的位置签字。

七、工作票保存和归档工作票按照变电站的要求保存和归档，便于随时查阅和复核。

以上是关于变电站操作票工作票填写执行规则的详细说明，希望能对您有所帮助。

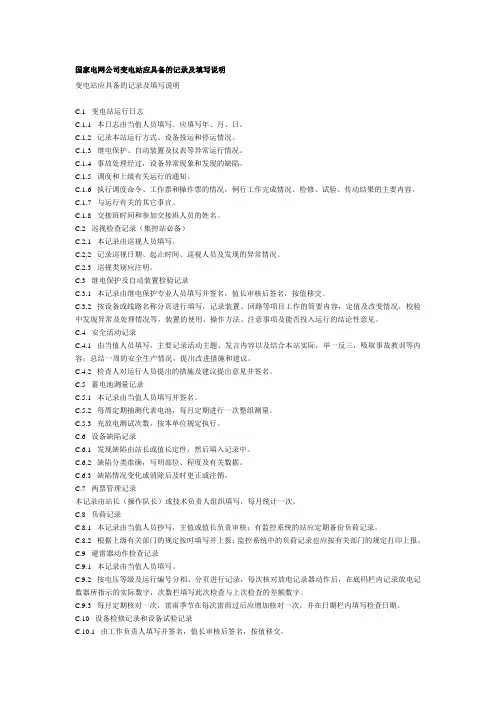

国家电网公司变电站应具备的记录及填写说明变电站应具备的记录及填写说明C.1 变电站运行日志C.1.1 本日志由当值人员填写。

应填写年、月、日。

C.1.2 记录本站运行方式、设备投运和停运情况。

C.1.3 继电保护、自动装置及仪表等异常运行情况。

C.1.4 事故处理经过，设备异常现象和发现的缺陷。

C.1.5 调度和上级有关运行的通知。

C.1.6 执行调度命令、工作票和操作票的情况，例行工作完成情况、检修、试验、传动结果的主要内容。

C.1.7 与运行有关的其它事宜。

C.1.8 交接班时间和参加交接班人员的姓名。

C.2 巡视检查记录（集控站必备）C.2.1 本记录由巡视人员填写。

C.2.2 记录巡视日期、起止时间、巡视人员及发现的异常情况。

C.2.3 巡视类别应注明。

C.3 继电保护及自动装置检验记录C.3.1 本记录由继电保护专业人员填写并签名，值长审核后签名，按值移交。

C.3.2 按设备或线路名称分页进行填写，记录装置、回路等项目工作的简要内容，定值及改变情况，校验中发现异常及处理情况等，装置的使用、操作方法、注意事项及能否投入运行的结论性意见。

C.4 安全活动记录C.4.1 由当值人员填写，主要记录活动主题、发言内容以及结合本站实际，举一反三，吸取事故教训等内容；总结一周的安全生产情况，提出改进措施和建议。

C.4.2 检查人对运行人员提出的措施及建议提出意见并签名。

C.5 蓄电池测量记录C.5.1 本记录由当值人员填写并签名。

C.5.2 每周定期抽测代表电池，每月定期进行一次整组测量。

C.5.3 充放电测试次数，按本单位规定执行。

C.6 设备缺陷记录C.6.1 发现缺陷由站长或值长定性，然后填入记录中。

C.6.2 缺陷分类准确，写明部位、程度及有关数据。

C.6.3 缺陷情况变化或消除后及时更正或注销。

C.7 两票管理记录本记录由站长（操作队长）或技术负责人组织填写，每月统计一次。

C.8 负荷记录C.8.1 本记录由当值人员抄写，主值或值长负责审核；有监控系统的站应定期备份负荷记录。

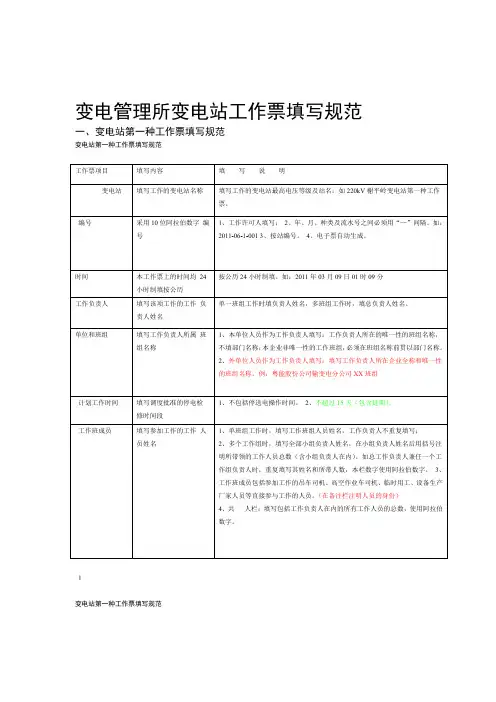

变电管理所变电站工作票填写规范一、变电站第一种工作票填写规范变电站第一种工作票填写规范1变电站第一种工作票填写规范变电站第一种工作票填写规范3变电站第一种工作票填写规范4变电站第一种工作票填写规范5变电站第一种工作票填写规范6变电站第一种工作票填写规范7二、变电站第二种工作票填写规范变电站第二种工作票填写规范8变电站第二种工作票填写规范9变电站第二种工作票填写规范10变电站第二种工作票填写规范11变电站第二种工作票填写规范12三、二次设备及回路工作安全技术措施单填写规范二次设备及回路工作安全技术措施单13二次设备及回路工作安全技术措施单14四、变电站第三种工作票填写规范请参照变电站第一、二种工作票填写规范填写五、其他办理注意事项：1.工作票中因填写内容较多而导致相应栏目不够填写的，可根据实际情况增加工作票附页。

（工作票附页编号应填写工作票编号，并在工作票编号后加“－XX”编号，“XX”为流水号。

）为便于工作票的审核，可要求填票人在工作票备注栏或附页上注明工作地点的安全措施示意图、停电线路结线图等。

2.扩建、改造、大修工程和备用设备等设备验收工作，验收工作人员需接触电气设备或传动试验设备的，应办理工作票并履行工作许可手续，工作负责人由施工安装单位人员担任。

3.外单位办实行双签发。

理第一、二种工作票时4.关于通信作业的工作票办理。

4.1 通信专业人员在变电站主控室、继保室、高压场所或通信机房等地方进行通信设备的检修、调试、安装等工作，其作业需要变电专业做相应安全措施的，原则上实行通信、变电专业的双签发，其工作由变电工作许可人许可，许可人只对变电配合的安全措施负责；如不涉及变电专业做相关安全措施的，由通信专业签发和许可，但其工作应告知变电站值班人员或巡检班人员，并按变电站要求办相关进站手续。

5.线路检修人员进入变电站内对其管辖的线路(电缆)设备进行工作，凭经设备所属调度部门已办理许可手续的线路工作票，经值班人员许可(明确工作地点及相关安全注意事项后，在“备注”栏双方签名)后方可进行工作。

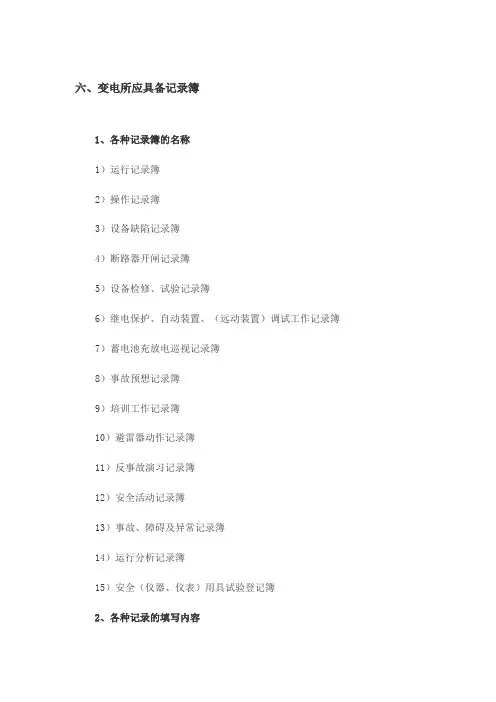

六、变电所应具备记录簿1、各种记录簿的名称1）运行记录簿2）操作记录簿3）设备缺陷记录簿4）断路器开闸记录簿5）设备检修、试验记录簿6）继电保护、自动装置、（远动装置）调试工作记录簿7）蓄电池充放电巡视记录簿8）事故预想记录簿9）培训工作记录簿10）避雷器动作记录簿11）反事故演习记录簿12）安全活动记录簿13）事故、障碍及异常记录簿14）运行分析记录簿15）安全（仪器、仪表）用具试验登记簿2、各种记录的填写内容1）运行记录簿（1）由当值人员填写。

应填写年、月、日、天气情况、交接班时间和参加交接班人员姓名。

（2）变电所的运行方式。

（3）设备投运和停运情况。

（4）设备检修、试验、安全措施的布置和工作票执行情况。

（5）继电保护，自动装置及仪表运行变更情况。

（6）事故发生的时间、内容以及处理经过。

（7）设备的异常现象和发现的缺陷以及缺陷处理情况。

（8）调度和上级有关运行工作的通知和指示。

（9）受理工作票的情况。

（10）交接班和交接小结以及与运行有关的其他事宜。

2）操作记录簿（1）记录调度发令及变电所授权人姓名，操作命令编号，操作命令的内容，发布预令，动令时间及正式执行操作的时间和内容。

（2）记录本班倒闸操作项目，内容及时间。

（3）操作任务完成后应填写终了时间。

（4）记录倒闸操作内容，其他内容均记录入运行记录簿。

3）设备缺陷记录簿（1）发现缺陷由所长或值班长定性，然后填入记录中。

（2）记录运行、检修、试验人员所发现的缺陷。

（3）按缺陷定性程度分页填写。

（4）记录发现缺陷的时间、内容、分类和发现人姓名。

（5）缺陷消除后，应及时填上消除日期，消除人员和验收人员的姓名。

（6）本单位不能消除的缺陷，应上报单位主管领导，督促及时消除，并做好记录。

4）断路器开闸记录簿（1）记录由当值人员填写并签名。

（2）按断路器（开关）或线路名称分页填写，记录跳闸原因，保护及重合闸动作情况，外观检查情况，最近一次检修日期。

（3）保护动作跳闸，未重合或重合良好记一次，如重合闸动作不成功，应统计为故障跳闸2次，并记载累计跳闸次数。

变电记录填写规范根据公司记录填写要求，为使变电记录的填写规范、科学，提高记录质量，制定本办法。

适用于上海维管段。

一、记录封面填写说明：1、段名：填写“上海维管段直属”、“上海维管段杭州分段”、“上海维管段南京分段”、上海维管段徐州分段、上海维管段合肥分段。

2、线名：填写“京沪线”、“沪昆线”、“陇海线”、“合宁线”。

3、所名：填写“XX变电所”、“XX分区所”、“XX分区兼开闭所”、“XX开闭所”“开关站”。

4、时间：格式为XXXX年XX月XX日（用阿拉伯数字,如2008年08月01日）。

该记录完成使用时，准确填写“至”后的内容。

二、《变电设备检修记录》填写说明：1、本记录按照时间顺序、用黑色中性笔填写。

2、不得有涂抹、修改痕迹；要求字迹清晰、工整。

3、设备名称及出厂编号：按照设备铭牌内容填写。

4、安装地点及运行编号：按照设备实际运行具体位置及运行编号填写，如：高压室、电容室、控制室、室外1#（2#）进线侧、室外1#（2#）主变二次侧、室外馈线侧等。

5、承修班组：“杭州变电检修车间”、“南京变电检修车间”、“徐州变电检修车间”、“合肥变电检修车间”、“上海变电检修组”、“蚌埠变电检修组”。

6、修程：填写小修、中修、大修等，不属于此范围的可填写临时修。

7、检修人负责人：由当时作业工作领导人签字。

8、互检人：由当班值班员签字。

9、修前状态：填写设备检修前的外观状态和必要的技术数据及存在问题。

此中技术数据指《牵引变电所运行检修规程》中关于设备小修、中修、大修涉及的技术标准，如：锈蚀面积不超过总面积的5%等。

10、修中措施：按照《牵引变电所运行检修规程》规定措施标准用语填写，填写对修前不良状态的针对性处理措施及更换零部件的名称、数量和规格等，没有进行的项目不得填写。

11、修后结语：针对修中措施记录修后有关的技术数据和对设备的质量评定，即“合格”或“不合格”。

12、除一次设备的清扫作业外，其它检修作业不得将数台设备写在同一张检修记录上。

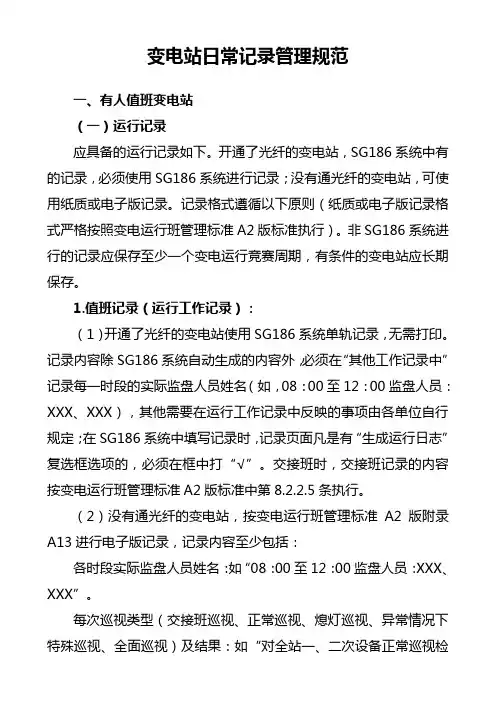

变电站日常记录管理规范一、有人值班变电站（一）运行记录应具备的运行记录如下。

开通了光纤的变电站，SG186系统中有的记录，必须使用SG186系统进行记录；没有通光纤的变电站，可使用纸质或电子版记录。

记录格式遵循以下原则（纸质或电子版记录格式严格按照变电运行班管理标准A2版标准执行）。

非SG186系统进行的记录应保存至少一个变电运行竞赛周期，有条件的变电站应长期保存。

1.值班记录（运行工作记录）：（1）开通了光纤的变电站使用SG186系统单轨记录，无需打印。

记录内容除SG186系统自动生成的内容外，必须在‚其他工作记录中‛记录每一时段的实际监盘人员姓名（如，08：00至12：00监盘人员：XXX、XXX），其他需要在运行工作记录中反映的事项由各单位自行规定；在SG186系统中填写记录时，记录页面凡是有‚生成运行日志‛复选框选项的，必须在框中打‚√‛。

交接班时，交接班记录的内容按变电运行班管理标准A2版标准中第8.2.2.5条执行。

（2）没有通光纤的变电站，按变电运行班管理标准A2版附录A13进行电子版记录，记录内容至少包括：各时段实际监盘人员姓名：如‚08：00至12：00监盘人员：XXX、XXX‛。

每次巡视类型（交接班巡视、正常巡视、熄灯巡视、异常情况下特殊巡视、全面巡视）及结果：如‚对全站一、二次设备正常巡视检查无异常‛；‚对全站XXX设备进行大负荷下特殊巡视发现XXX（异常或缺陷内容），其余设备无异常‛。

每次定期试验轮换工作项目及结果：如‚对全站事故照明切换无异常‛。

调度口令接、回令情况:如‚收到XX调XXX命令‛、‚已执行XX调XXX07：26分调度命令，汇报XX调XXX‛；具体调度命令内容按下述‚调度命令记录‛的要求另行记录，值班记录中无需反映。

调度命令票收执情况：如‚收到XX调XXX发来的XXX号、XXX号调度命令票X份‛、‚XXX号调度命令票全部内容执行完毕，汇报XX调XXX‛；具体调度命令票的内容按下述‚调度命令记录‛的要求另行记录，值班记录中无需反映。

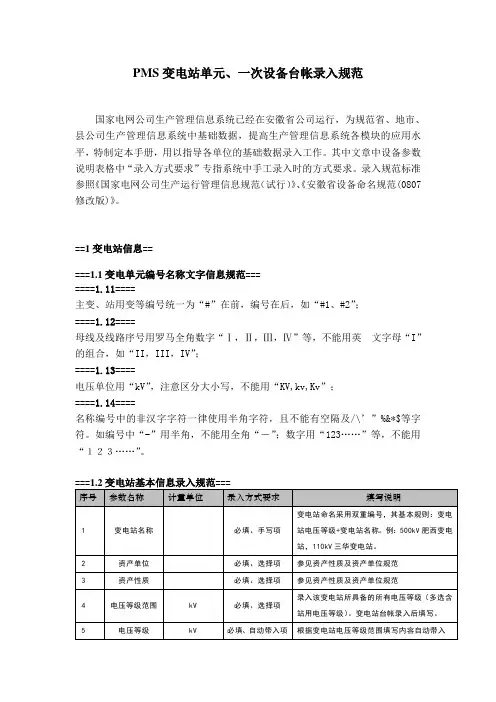

PMS变电站单元、一次设备台帐录入规范国家电网公司生产管理信息系统已经在安徽省公司运行，为规范省、地市、县公司生产管理信息系统中基础数据，提高生产管理信息系统各模块的应用水平，特制定本手册，用以指导各单位的基础数据录入工作。

其中文章中设备参数说明表格中“录入方式要求”专指系统中手工录入时的方式要求。

录入规范标准参照《国家电网公司生产运行管理信息规范（试行）》、《安徽省设备命名规范(0807修改版)》。

==1变电站信息=====1.1变电单元编号名称文字信息规范=======1.11====主变、站用变等编号统一为“#”在前，编号在后，如“#1、#2”；====1.12====母线及线路序号用罗马全角数字“Ⅰ，Ⅱ，Ⅲ，Ⅳ”等，不能用英文字母“I”的组合，如“II，III，IV”；====1.13====电压单位用“kV”，注意区分大小写，不能用“KV,kv,Kv”；====1.14====名称编号中的非汉字字符一律使用半角字符，且不能有空隔及/\’”%&*$等字符。

如编号中“-”用半角，不能用全角“－”；数字用“123……”等，不能用“１２３……”。

==2变电站单元信息=====2.1变电站单元分类===单元分类为10类单元，分别是：出线单元、变压器单元、母线单元、母联（分段）开关单元、3/2接线中开关单元、旁路单元、站用变（接地变）单元、电容器单元、电抗器单元、公用单元。

各类单元包括的设备如下表：===2.2变电站单元名称编号规范=======2.21单元编号====出线单元和有断路器的单元编号为断路器编号，如302，502；主变单元编号为主变编号，如#1，#2；其它间隔单元编号可为空。

====2.22单元双重名称====有断路器的单元以“单元名称+断路器编号”命名，无断路器的单元直接以单元名称命名。

如：#1主变2701，旁路2710，分段2700，母联700，旁路/分段3850，繁东线2752，35kV#2电容器3857；#1主变；35kV#1电容器；母线单元命名为电压等级+段号，如220kVⅠ母线、220kVⅡ段母线，220kV旁路母线。

变电站记录填写规定内容预览为了加强和提高变电站各种基础资料的填写质量，真正做到基础资料、记录规范和实用，特制定本规定。

一、总体要求：（一）字迹填写认真工整，无涂改现象。

（二）资料真实、适用，有关数据相互对应。

（三）严格按照资料填写说明进行填写，严禁私自更改资料栏目及内容。

（四）资料中的设备及材料规格、型号、单位要根据实际情况进行填写，不得伪造或出现与实际不对应的现象。

（五）作图比例适当，清晰美观，标注全面，简明扼要。

二、各项记录填写要求（一）变电站巡视检查记录：1、本记录适用于无人值守站的巡视检查，每值应根据计划进行设备巡视并填写本记录。

2、运行工区主要负责人或安全、技术专工应根据规定进行督导性巡视并填写本记录。

3、其他设备包括巡视项目中未涉及的设备。

4、本记录为选项填写，未填项为空白或未发生。

5、本记录配合设备智能巡检仪使用。

（二）变电站蓄电池检查记录：1、本记录适用于无人值守站的蓄电池检查，每值应根据计划进行蓄电池检查并填写本记录。

2、每月应进行至少一次全检。

3、电压的有效数字为小数点后二位，不足的用零补齐，如：12.20，13.00。

4、每次应检查控母电压、合母电压并记录，发现的问题应填入记录。

5、本记录为选项填写。

（三）继电保护及自动装置工作记录：1、工作结束后，工作负责人应将工作日期、工作内容、保护定值、消缺情况、设备交接情况及结论等在该记录中详细交代清楚，字迹端正，结论明确并签名。

2、值班人员应认真审阅并了解工作负责人的交代内容，若有疑问必须询问清楚，然后签名。

3、如设备二次接线变更应填写清楚，值班人员应要求工作负责人将图纸做响应修改。

4、本记录为选项填写。

5、继电保护及自动装置工作、远动自动化装置工作填写本记录。

6、本记录应与值班记录及“两票”等相对应。

（四）设备检修试验工作记录：1、每次设备检修试验结束后都必须填写本记录。

2、对检修的日期、项目、结果、存在问题，由工作负责人详细、全面、具体记入本记录，并向运行人员交代清楚。

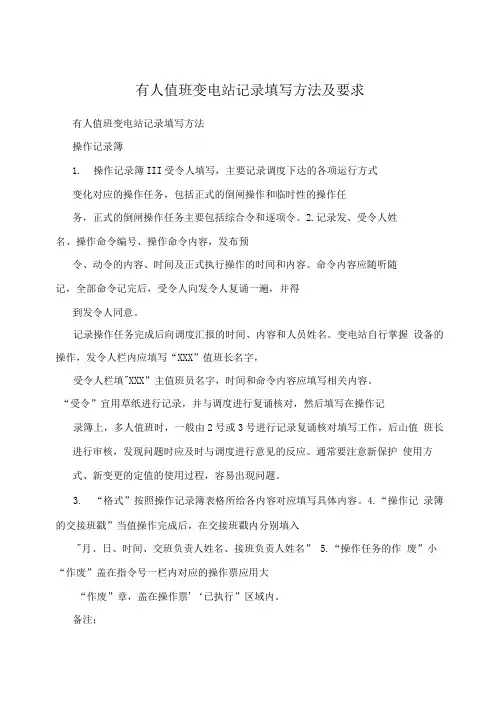

有人值班变电站记录填写方法及要求有人值班变电站记录填写方法操作记录簿1. 操作记录簿由受令人填写，主要记录调度下达的各项运行方式变化对应的操作任务，包括正式的倒闸操作和临时性的操作任务，正式的倒闸操作任务主要包括综合令和逐项令。

2. 记录发、受令人姓名、操作命令编号、操作命令内容，发布预令、动令的内容、时间及正式执行操作的时间和内容。

命令内容应随听随记，全部命令记完后，受令人向发令人复诵一遍，并得到发令人同意。

记录操作任务完成后向调度汇报的时间、内容和人员姓名。

变电站自行掌握设备的操作，发令人栏内应填写“×××”值班长名字，受令人栏填“×××”主值班员名字，时间和命令内容应填写相关内容。

“受令”宜用草纸进行记录，并与调度进行复诵核对，然后填写在操作记录簿上，多人值班时，一般由2号或3号进行记录复诵核对填写工作，后由值班长进行审核，发现问题时应及时与调度进行意见的反应。

通常要注意新保护使用方式、新变更的定值的使用过程，容易出现问题。

3.“格式”按照操作记录簿表格所给各内容对应填写具体内容。

4.“操作记录簿的交接班戳”当值操作完成后，在交接班戳内分别填入“月、日、时间、交班负责人姓名、接班负责人姓名” 5.“操作任务的作废”小“作废”盖在指令号一栏内对应的操作票应用大“作废”章，盖在操作票“已执行”区域内。

备注;(1)综合令由变电站向调度申请执行。

(2)逐项令由调度向变电站下达执行命令。

以上综合令和逐项令的调度联系同时在《运行记录簿》中体现。

对于综合令填写操作执行“日、时、分、调度发令姓名、变电站受令姓名”，以及“调度综合指令号，操作任务(详细填写)，可以操作”字样。

对于逐项令除与综合令填写内容外，“可以操作”改为“开始操作，连续执行第一项:拉开10KV“×××”开关;第二项:拉开10KV“×××”刀闸”，此部分为调度连续操作部分，变电站在执行完这两项后，操作组汇报受令人两项操作的执行时间后，受令人在《操作记录簿》上填写:“第一项执行完了”，并在此格前面时间栏填写时间;“第二项执行完了”，在此格前面时间栏填写时间。

变电站运行记录附录三：变电站记录格式运行工作记录2运行工作记录3设备工作记录变电站继电保护及自动装置工作记录变电站5设备缺陷记录变电站6断路器跳闸记录变电站78避雷器动作记录910阀控蓄电池检查测试记录变电站电压：铅酸蓄电池检查测试记录变电站电压：伏比重：11克/厘米³12设备测温异常记录13防误装置解锁记录1415运行分析记录变电站配合工作联系单变电站日期：年月日注：1、此联系单适用于已转检修状态的设备，当施工、调试、试验、传动等工作需要改变设备状态的操作。

此单的执行和管理同操作票的管理执行要求一致。

2、此单需由工作总负责人提出配合工作的申请，按规定填写出需配合的工作票号及操作原因、内容和操作项目，交工作许可人审查认可，双方签字后由许可人下令执行。

操作人负责操作及恢复，监护人负责监护及填写操作时间、恢复时间及打√。

3、此单在间隔送电后与相应的工作票上联装订并在变电站留存。

设备技术档案一、设备技术档案结构1、目录2、单元一次接线图3、设备技术档案4、运行记事二、变电站应建立的设备技术档案（未包括的台帐格式由各单位制定）1、主变压器技术档案2、母线技术档案3、高压真空断路器技术档案4、高压少油断路器技术档案5、高压多油断路器技术档案6、高压SF6断器技术档案7、隔离开关技术档案8、电流互感器(含SF6)技术档案9、电压互感器技术档案10、电容式电压互感器技术档案11、电力电容器组技术档案12、并联电抗器技术档案13、限流电抗器技术档案14、消弧线圈技术档案15、避雷器技术档案16、耦合电容器技术档案17、阻波器技术档案18、站用变压器技术档案（参照主变）19、直流充电装置技术档案20、蓄电池技术档案21、地网避雷针技术档案（含避雷针平面分布图）22、金属封闭式组合电器母线技术档案23、金属封闭式组合电器高压断器技术档案24、金属封闭式组合电器隔离开关技术档案25、金属封闭式组合电器电压互感器技术档案26、金属封闭式组合电器电流互感器技术档案27、金属封闭式组合电器避雷器技术档案28、微机防误闭锁装置技术档案目录运行记事注：填写本设备投产遗留问题，大修、技改情况，重要部件更换情况，严重、危急缺陷的发现及处理情况，以及其它重要事项。

变电站所现场记录填写实施细则为强化变电运行分局各种记录的管理，使记录做到标准化、规范化，统一化，结合分局实际，特制定本细则，望分局全体运行人员严格遵照执行。

对违反有关规定者，按分局颁发的经济考核标准予以考核。

一、运行工作记录簿本记录由值班负责人填写，并对其正确性负全部责任,且填写中不得空行。

本记录每日由所领导审查并签名。

１.所填内容：⑴.系统及本所接班时的运行方式（包括所用电系统、直流系统）；⑵.设备检修试验、安全措施布置的全过程（包括收票、许可、收工、延期、转移、工作负责人变更、终结、验收、遗留问题）。

其中时间要准确，过程按先后顺序逐项填写（工作票应注明收票时间、开工收工时间、销票时间、工作票号及工作任务）；⑶.事故障碍异常发生时的现象、详细处理经过及遗留问题；⑷.交接班及中途巡视设备情况及发现并经所领导核实的大、小设备缺陷；⑸.继电保护和自动装置调试情况；⑹.倒闸操作的全过程（操作时间填写应分行填写以下内容：下令时间、操作开始时间、操作完毕时间、汇报时间）；⑺.调度及上级有关运行通知；⑻.班前、班后会内容（班前会应有当值人员分工、交待上班遗留的问题及注意事项、当值期间需注意的问题；班后会应对本班工作做小结，向下一班交待未完的操作指令及未收工或销票的工作票，现场未拆除的安全措施，交班巡视发现的而尚未处理并需加强监视的设备缺陷及其他需交待的事宜）；⑼.运行工器具的管理。

⑽.与运行有关的其它事宜。

２.按时按规定进行交接班手续并签名。

３.年、月、日、星期及天气由交班值班负责人填写。

二、操作记录簿本记录由操作人填写并对其正确性负责，交班前由值班负责人审查。

副所长每周审查一次。

１．填写说明：在值班负责人接受操作命令后，由所指定的操作人填写发令时间、发受令人姓名、指令编号（如地调综字＃＊＊、地调操字＃＊＊、中调综字＃＊＊、中调操字＃＊＊、中调口头、地调口头、所领导口头等等）若用操作票操作需填站票编号即＊操字＃＊＊、所发布命令的内容。
