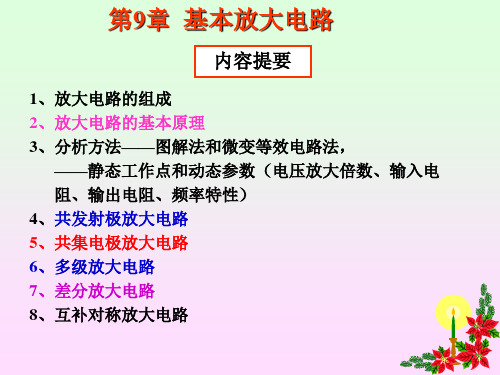

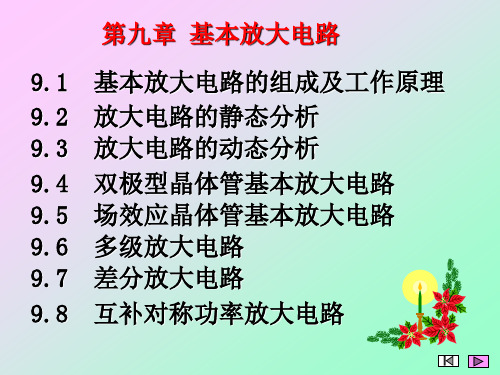

第九章基本放大电路9.1 基本放大电路的组成及工作原理9.2 放大电路的静态分析9.3 放大电路的动态分析9.4 双极型晶体管基本放大电路9.5 场效应晶体管基本放大电路9.6 多级放大电路9.7 差分放大电路9.8 互补对称功率放大电路放大的概念电子学中放大的目的是将微弱的变化信号放大成较大的信号。
这里所讲的主要是电压放大电路。
电压放大电路可以用有输入端口和输出端口的四端网络表示，如图：u i uA uoR BR CT+V CC简单画法 CEBE BU CC 省去一个直流电源9.1 基本放大电路的组成及工作原理 共发射极接法放大电路R CR B T 一、放大电路的组成+V CCR BR CC 1C 2Tu o耦合电容偏置电阻集电极负载电阻基本交流放大电路的组成直流电源u iC 1TR L u oR S u s 信号源负载C 1 用来隔断放大电路与信号源之间的直流通路；C 2用 来隔断放大电路与负载之间的直流通路。
同时又起到 耦合交流的作用，其电容值应足够大，以保证在一定 的频率范围内，耦合电容上的交流压降小到可以忽略 不计，即对交流信号可视为短路。
耦合电容的作用：R CR B+V CCC 2放大电路的组成原则(1) 为了不失真的放大交变电压信号, 必须给放大电路设置合适的静态工作点。
(2) 在输入回路加入u i应能引起u BE的变化, 从而引起i B和i c的变化。
(3) 输出回路的接法应当使i c尽可能多地流到负载R L中去, 或者说应将集电极电流的变化转化为电压的变化送到输出端。
课堂讨论题：下面各电路能否放大交流电压信号？+V CCR C C1C2TR Lu ou i(a)R B+V CCR CC1C2TR Lu o u i E B(b)图(a)中，没有设置静态偏置，不能放大。
图(b)中，有静态偏置, 但u i被E B交流短路，不能引起i B的变化，所以不能放大。
+V CCC 2T R Lu o u iR B(c)C 1图(c)中，有静态偏置, 有变化的i B 和i c , 但因 没有R C ，不能把集电 极电流的变化转化为 电压的变化送到输出端,所以不能放大交流 电压信号。
院系 年级专业 学生姓名 学号2012年春季《电工学》习题（下）第8章 直流稳压电源习题一、单项选择题1．图示二极管为理想元件，u i =10sin ωt V ，U =5V ，当ωt =2π瞬间，输出电压u O 等于( )。
A ）0V B ）10V C ）5VDu O题1图Ω100k Ω18k Ω6k ΩB题2图2．电路如图所示，A 点与B 点的电位差U AB 约等于( )。
A ）0.3V B ）－2.3V C ）1.0V D ）1.3V3．电路如图所示，二极管D 1、D 2为理想元件，V o =0V ， V 2=2V 。
则在电路中（ ）。
A ）D 1起箝位作用，D 2起隔离作用 B ）D 1起隔离作用，D 2起箝位作用C ）D 1、D 2均起箝位作用 D ）D 1、D 2均起隔离作用D 1V 2V u O题3图4．二极管的最高反向工作电压是100V ，它的击穿电压是（ ）。
A ）50V ； B ）100V ； C ）150V5．电路如图所示，二极管D 的正向压降为0.6V ，反向工作峰值电压U RWM =100V ，反向峰值电流I RM =10μA ，电源U S =100V ，负载电阻R L =10 kΩ，则电压u o 为（ ）。
A ）0.6 V B ）10 V C ）0.1 VDu O题3图D 112V R题3图6．电路如图所示，二极管D 1、D 2为理想元件，判断D 1、D 2的工作状态为（ ）。
A ）D 1导通，D 2截止 B ）D 1导通，D 2导通 C ）D 1截止，D 2导通 D ）D 1截止，D 2截止 7．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为 ( )。
A ）正、反向电阻相等 B ）正向电阻大，反向电阻小 C ）反向电阻比正向电阻大很多倍 D ）正、反向电阻都等于无穷大8．整流电路如图所示，输出电压平均值U O 是18V ，若因故一只二极管损坏而断开，则输出电压平均值U O 是（ ）。
放大电路工作原理
放大电路是一种将输入信号放大的电路。
它的工作原理基于放大元件（如晶体管或运放）的特性和配置。
晶体管放大电路的工作原理：
1. 输入信号通过耦合电容器或输入电阻进入晶体管的基极。
2. 晶体管的基极-发射结极性会根据输入信号的正负半周产生
变化，激发基极电流和集电极电流的变化。
3. 基极电流的变化通过晶体管的放大作用，使得集电极电流的变化远大于基极电流的变化。
4. 输出电路通过耦合电容器或输出电阻连接到晶体管的集电极，将放大后的信号传递至下一级电路或负载。
运放放大电路的工作原理：
1. 输入信号通过运放的非反馈输入端（标号“+”）进入电路。
2. 运放内部有一个差动放大器，将输入信号放大。
3. 放大后的信号通过运放的反馈机制重新注入非反馈输入端（标号“-”），进行负反馈。
4. 负反馈机制使运放的输出信号与输入信号差别最小，从而使得运放的放大倍数稳定，并且输出端电压在一定范围内线性变化。
总的来说，放大电路的工作原理是通过控制放大元件的输入电流或输入电压，以放大输入信号，得到相对较大的输出信号。
不同类型的放大电路会有一些特定的配置和设计原理，但都是基于放大元件的工作特性和电路连接方式来实现信号的放大。

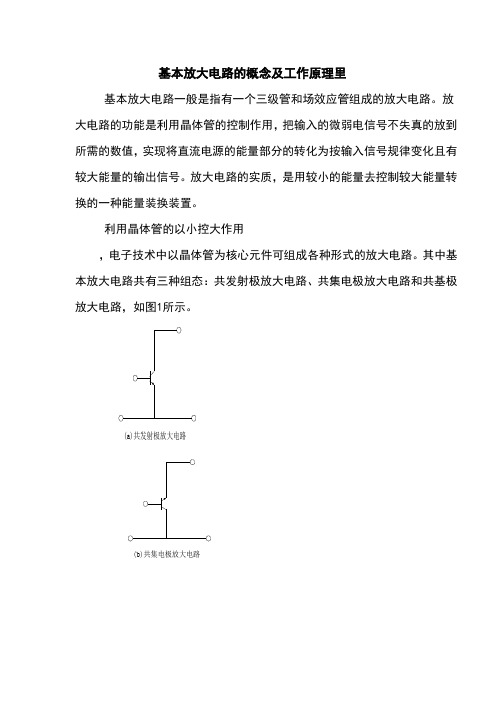

基本放大电路的概念及工作原理里基本放大电路一般是指有一个三级管和场效应管组成的放大电路。
放大电路的功能是利用晶体管的控制作用，把输入的微弱电信号不失真的放到所需的数值，实现将直流电源的能量部分的转化为按输入信号规律变化且有较大能量的输出信号。
放大电路的实质，是用较小的能量去控制较大能量转换的一种能量装换装置。
利用晶体管的以小控大作用，电子技术中以晶体管为核心元件可组成各种形式的放大电路。
其中基本放大电路共有三种组态：共发射极放大电路、共集电极放大电路和共基极放大电路，如图1所示。
(a)共发射极放大电路(b)共集电极放大电路(c)共基极放大电路图1基本放大电路的三种组态无论基本放大电路为何种组态，构成电路的主要目的是相同的：让输入的微弱小信号通过放大电路后，输出时其信号幅度显着增强。
1、放大电路的组成原则需要理解的是，输入的微弱小信号通过放大电路，输出时幅度得到较大增强，并非来自于晶体管的电流放大作用，其能量的提供来自于放大电路中的直流电源。
晶体管再放大电路中只是实现的对能量的控制，是指转换信号能量，并传递给负载。
因此放大电路组成的原则首先是必须有直流电源，而且电源的设置应保证晶体管工作在线性放大电路状态。
其次，放大电路中各元件的参数和安排上，要保证被传输信号能够从放大电路的输入端尽量不衰减地输出，在信号传输的过程中能够不失真的放大，最后经放大电路输出端输出，并且满足放大电路的性能指标要求。
综上所述，放大电路必须具备以下条件。
○1保证放大电路的核心元件晶体管工作在放大电路状态，及要求其发射极正偏，集电结反偏。
○2输入回路的设置应当是输入信号耦合到晶体管的输入电极，并形成变化的基极电流i B ，进而产生晶体管的电流控制关系，变成集电极电流i C 的变化。
○3输出回路的设置应当保证晶体管放大后的电流信号转换成负载需要的电压形式。
○4信号通过放大电路时不允许失真。
2、共射放大电路的组成及各部分作用图 2（a）所示是一个双电源的单管共发射极放大电路，但由于实际应用中通常采用单电源供电方式，所以实际单电源供电的单管共发射极放大电路如图 2 所示(a) 双电源的单管共发射极放大电路(a) 单电源的单管共发射极放大电路图 2 固定偏置电阻共发射极放大电路固定偏置电阻共发射极放大电路中各个元件的作用如下。
