高二物理电路的动态分析

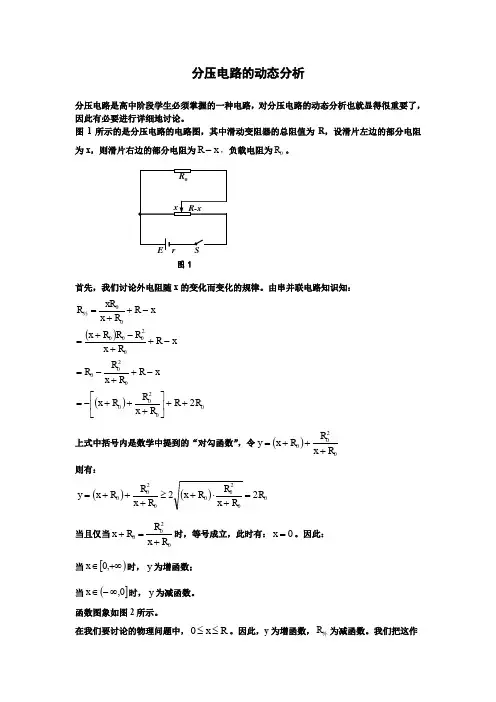

分压电路的动态分析分压电路是高中阶段学生必须掌握的一种电路，对分压电路的动态分析也就显得很重要了，因此有必要进行详细地讨论。

图1所示的是分压电路的电路图，其中滑动变阻器的总阻值为R ，设滑片左边的部分电阻为x ，则滑片右边的部分电阻为x R -，负载电阻为0R 。

首先，我们讨论外电阻随x 的变化而变化的规律。

由串并联电路知识知：()()00200020002000002R R R x R R x x R R x R R xR R x R R R x x R R x xR R ++⎥⎦⎤⎢⎣⎡+++-=-++-=-++-+=-++=外上式中括号内是数学中提到的“对勾函数”，令()0200R x R R x y +++= 则有：()()00200020022R R x R R x R x R R x y =+⋅+≥+++= 当且仅当0200R x R R x +=+时，等号成立，此时有：0=x 。

因此： 当[)+∞∈,0x 时，y 为增函数；当(]0,∞-∈x 时，y 为减函数。

函数图象如图2所示。

在我们要讨论的物理问题中，R x ≤≤0。

因此，y 为增函数，外R 为减函数。

我们把这作图1为一个非常重要的结论。

结论一：当x 增大时，分压电路的外电阻将减小。

由闭合电路欧姆定律可知，干路中的电流将增大。

在电路中0R 和x 是并联关系，因此它们的电流是按电阻的反比来分配的。

负载0R 上的电流xR I R x xI I 0001+=+= x 增大的结果是使上式中的分子I 增大，同时使上式中的分母减小，我们将得到 结论二：当x 增大时，流过负载的电流增大。

由于负载0R 是定值电阻，由IR U =、R I P 2=可知：结论三：当x 增大时，负载两端的电压增大。

结论四：当x 增大时，负载消耗的电功率增大。

另外：由P=EI 、R I P 2=可知：结论五：当x 增大时，电源提供的电功率和电源内阻上消耗的电功率都将增大。

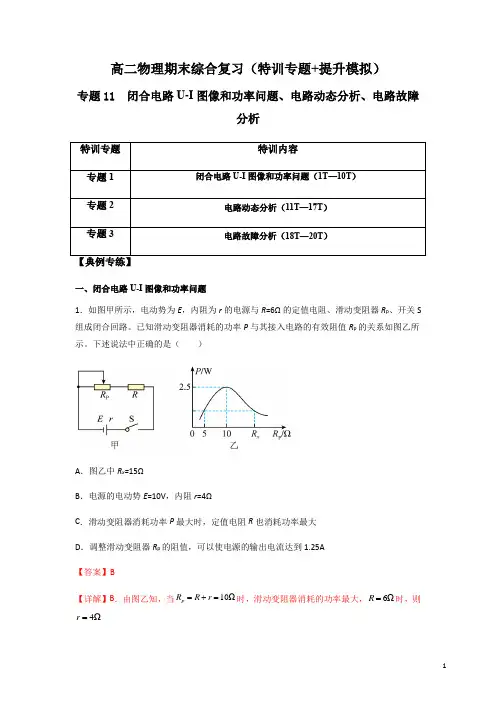

高二物理期末综合复习（特训专题+提升模拟）专题11 闭合电路U -I 图像和功率问题、电路动态分析、电路故障分析一、闭合电路U -I 图像和功率问题1．如图甲所示，电动势为E ，内阻为r 的电源与R =6Ω的定值电阻、滑动变阻器R p 、开关S 组成闭合回路。

已知滑动变阻器消耗的功率P 与其接入电路的有效阻值R p 的关系如图乙所示。

下述说法中正确的是（ ）A ．图乙中R x =15ΩB ．电源的电动势E =10V ，内阻r =4ΩC ．滑动变阻器消耗功率P 最大时，定值电阻R 也消耗功率最大D ．调整滑动变阻器R p 的阻值，可以使电源的输出电流达到1.25A 【答案】B【详解】B ．由图乙知，当10ΩP R R r =+=时，滑动变阻器消耗的功率最大，6ΩR =时，则4Ωr =最大功率()22.5W 4E P R r ==+解得10V E =，B 正确； A ．滑动变阻器的阻值为5Ω与阻值为R x 时消耗的功率相等，有22()()P x P x E ER R R R r R R r=++++解得20Ωx R =，A 错误；C ．当回路中电流最大时，即0P R =时定值电阻R 消耗的功率最大，C 错误；D ．当滑动变阻器P R 的阻值为0时，电路中电流最大，最大值为10A=1A 64m E I R r ==++则调整滑动变阻器R p 的阻值，不可能使电源的输出电流达到1.25A ，选项D 错误。

故选B 。

2．如图甲所示的电路中，定值电阻04ΩR =。

可变电阻R 的功率随自身阻值变化的函数关系如图乙所示，由此可知（ ）A ．电源电动势2V E =B ．内阻43r =ΩC ．增大R ，电源效率增大D ．增大R ，电源效率可能增大，也可能减小 【答案】C【详解】AB ．将定值电阻0R 与电源看成新的电源，当新的电源内阻与可变电阻R 的阻值相等时，可变电阻R 的功率最大，新的电源的输出功率最大，则有002ΩR rR r R ==+解得4Ωr=由功率的定义可知，此时流过可变电阻的电流为R 1A I =其两端电压为R R 2V U I R ==干路电流为RR 01.5A U I I R =+=根据闭合电路欧姆定律有2V 1.5A 4Ω8V E U Ir =+=+⨯=端，AB 错误；CD ．电源效率IU U IE E η==，00ErU E Ir E RR r R R =-=-++增大R ，路端电压增大，电源效率增大，C 正确，D 错误。

2014年东莞市中学物理“微课”教学设计
学校：东莞第十高级中学设计者：饶文媛时间：2014年5月10日

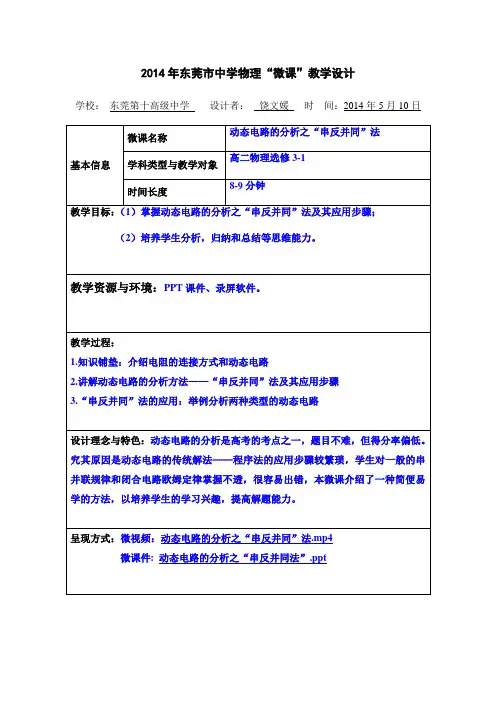

基本信息微课名称
动态电路的分析之“串反并同”法学科类型与教学对象
高二物理选修3-1
时间长度
8-9分钟
教学目标：（1）掌握动态电路的分析之“串反并同”法及其应用步骤；
（2）培养学生分析，归纳和总结等思维能力。

教学资源与环境：PPT课件、录屏软件。

教学过程：
1.知识铺垫：介绍电阻的连接方式和动态电路
2.讲解动态电路的分析方法——“串反并同”法及其应用步骤
3.“串反并同”法的应用：举例分析两种类型的动态电路
设计理念与特色：动态电路的分析是高考的考点之一，题目不难，但得分率偏低。

究其原因是动态电路的传统解法——程序法的应用步骤较繁琐，学生对一般的串并联规律和闭合电路欧姆定律掌握不透，很容易出错，本微课介绍了一种简便易学的方法，以培养学生的学习兴趣，提高解题能力。

呈现方式：微视频：动态电路的分析之“串反并同”法.mp4
微课件: 动态电路的分析之“串反并同法”.ppt。

分压电路的动态分析分压电路是高中阶段学生必须掌握的一种电路，对分压电路的动态分析也就显得很重要了，因此有必要进行详细地讨论。

图1所示的是分压电路的电路图，其中滑动变阻器的总阻值为R，设滑片左边的部分电阻为x，则滑片右边的部分电阻为，负载电阻为。

首先，我们讨论外电阻随x的变化而变化的规律。

由串并联电路知识知：上式中括号内是数学中提到的“对勾函数”，令则有：当且仅当时，等号成立，此时有：。

因此：当时，为增函数；当时，为减函数。

函数图象如图2所示。

在我们要讨论的物理问题中，。

因此，y为增函数，为减函数。

我们把这作为一个非常重要的结论。

结论一：当x增大时，分压电路的外电阻将减小。

由闭合电路欧姆定律可知，干路中的电流将增大。

在电路中和x是并联关系，因此它们的电流是按电阻的反比来分配的。

负载上的电流x增大的结果是使上式中的分子I增大，同时使上式中的分母减小，我们将得到结论二：当x增大时，流过负载的电流增大。

由于负载是定值电阻，由、可知：结论三：当x增大时，负载两端的电压增大。

结论四：当x增大时，负载消耗的电功率增大。

另外：由P=EI、可知：结论五：当x增大时，电源提供的电功率和电源内阻上消耗的电功率都将增大。

由和结论一可知：结论六：当x增大时，电源的效率降低。

总之，我们可以说，当x增大时，负载上的电流、电压、电功率都是增大的，电源提供的总功率也增大，但电源的效率下降了。

下面的一道习题作为练习：练习题：电路如图所示，定值电阻、，电源电动势为E=6V，内阻为，滑动变阻器总阻值为，当滑动触头P从最左端向右滑动过程中，则下更判断错误的是（）A．电源消耗的功率一直减小B．消耗的功率一直减小C．消耗的功率一直减小D．电源内阻r消耗的功率先减小后增大参考答案：D[参考文献]杜占英河北安国中学《2011-2012学年第一学期期中考试高二物理试题》二零一一年十月底到十一月初。

课时作业 高二物理学科（A 层） 编号：35 命题人：胡明会_____班 _____组 姓名______高考物理必考知识之动态电路分析（一）、串联电路一、滑动变阻器滑片P 的位置变化引电路中电学物理量的变化分析方法：1．分析电路串并联情况 2．分析电表的测量对象 3．根据电阻变化结合相关电学知识解题【例1】如图，电源电动势和电源内阻不变,当滑片P 向左移动时，请你判断 A 表和 V 表的变化?【变式训练】图中R 1为定值电阻，电源电动势和电源内阻不变R 2为滑变阻器，滑片向右移动（ ）A ．V 1与A 读数之比等于R 1B ．V 2与A 读数之比等于R 1C ．V 1读数的变化量与A 读数的变化量之比的绝对值等于R 1D ．V 2读数的变化量与A 读数的变化量之比的绝对值等于R 1 【变式训练】电源电动势和电源内阻不变,如图当P 向下滑动时，四个电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示，（ ）A ．U 1/I 不变，ΔU 1/ΔI 不变B ．U 2/I 变大，ΔU 2/ΔI 变大C ．U 3/I 变大，ΔU 3/ΔI 不变（二）、并联电路中的动态分析【例2】如图，电源电动势和电源内阻不变, 当滑片P 向右移动时，A 1 表、 A 2 表和 V 表将如何变化？【例3】如图：电源电动势和电源内阻不变,滑阻滑片向右移动时，各表示数如何变化。

【变式训练】右图所示电路，电源电动势和电源内阻不变，R 0为定值电阻，R 为滑动变阻器。

闭合开关S 后，在滑动变阻器滑片P 向右滑动的过程中，下列说法正确的是（ ） A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数不变D ．小灯泡L 的亮度变暗（三）、开关的断开与闭合电键的断开或闭合引起电路中电学物理量的变化【例4电键K 闭合，则电流表的示数将 ，电压表的示数将 。

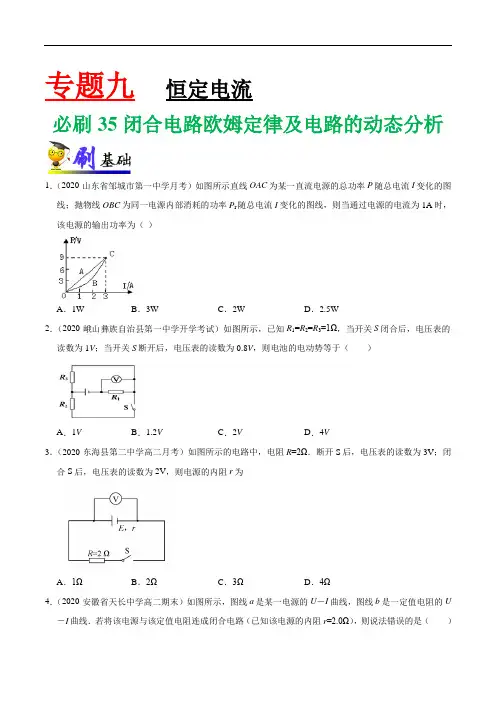

专题九恒定电流必刷35闭合电路欧姆定律及电路的动态分析1．（2020·山东省邹城市第一中学月考）如图所示直线OAC为某一直流电源的总功率P随总电流I变化的图线；抛物线OBC为同一电源内部消耗的功率P r随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为（）A．1W B．3W C．2W D．2.5W2．（2020·峨山彝族自治县第一中学开学考试）如图所示，已知R1=R2=R3=1Ω，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于（）A．1V B．1.2V C．2V D．4V3．（2020·东海县第二中学高二月考）如图所示的电路中，电阻R=2Ω．断开S后，电压表的读数为3V；闭合S后，电压表的读数为2V，则电源的内阻r为A．1ΩB．2ΩC．3ΩD．4Ω4．（2020·安徽省天长中学高二期末）如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U －I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC．将2只这种电阻串联作为外电阻，电源输出功率最大D．将3只这种电阻并联作为外电阻，电源输出功率最大5．（2020·全国高二期末）一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内电阻r为（）A．E＝2.4V，r＝1ΩB．E＝3V，r＝2ΩC．E＝2.4V，r＝2ΩD．E＝3V，r＝1Ω6．（2020·浙江高一期中）如图所示是某电源的路端电压与电流的关系图象，下列不正确的是（）A．电源的电动势为6.0VB．电源的内阻为2ΩC．电源的短路电流为0.5AD．电流为0.3 A时的外电阻是18Ω7．（2020·河南洛阳·高三三模）如图（a）所示电路中，当滑动变阻器R的触头从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图（b）所示。

高中物理电路图简化、电路动态分析、故障分析专题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理电路图简化、电路动态分析、故障分析专题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理电路图简化、电路动态分析、故障分析专题的全部内容。

教案纸叉地依次流过的电阻均为并联.例1：试判断图1中三灯的连接方式。

2．等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号,按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）.然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。

例2:判断图2各电阻的连接方式。

【解析】(1)将节点标号，四个节点分别标上1、2。

（2)将各个节点沿电流的流向依次排在一条直线上。

（3)将各个电路元件对号入座,画出规范的等效电路图，如图3所示。

（4)从等效电路图可判断，四个电阻是并联关系。

【题后小结】等电势法，关键是找各等势点。

在解复杂电路问题时,需综合以上两法的优点.二、综合法：支路电流法与等电势法的综合.注意点:（1）给相同的节点编号。

(2)电流的流向：由高电势点流向低电势点（等势点间无电流），每个节点流入电流之和等于流出电流之和。

例3:由5个1Ω电阻连成的如图4所示的电路，导线的电阻不计,则A、B间的等效电阻为_______Ω。

【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。

对高二学生的物理学习状态分析及反思作者：陈素洲来源：《学校教育研究》2015年第17期高二学生已经经历了一年的高中物理的学习，文理分科时都对自己的情况进行了较为综合全面的考虑，选择理科的绝大部分学生对于自己高一物理（必修1、2）的信心比较足，因此高二新学期刚开始的时候，学生的学习积极性较强，这是一个好的开始。

但是由于选修3-1的难度大，经过一段时间的学习之后，部分学生的学习积极性就因遭受到较为残酷的打击进而减退了学习的热情，甚至有学生会失去学习的信心。

那么，为什么高二物理这么“折腾”人呢？本人经过教学、反思、学生学习情况调查等手段发现了学生中存在一些困惑并寻找了一些解决的方法。

一、教学内容的特点1.文字叙述比较严谨学生有时能读通文字，但看完题目以后，并不理解其含义，头脑中一片空白，从而对问题的理解产生困难甚至无从下手。

在选修3-1中的《电场》和《磁场》部分，接触的新概念多、出现的频率高，一系列的新的且容易混淆的新的名词和物理规律，同时还要求学生能与图像相结合，并要求有一定的空间想象能力才能解决一些实际问题。

学生在短时间内要消化那么多新的知识并学会运用，的确不容易。

当学生看到相关的题目时，头脑稍微不清晰，就会被这些概念和规律弄得满头雾水，看完题目以后头脑里面什么也没有留下，加上学生对自己都有较高的要求，就很容易产生急躁、消极的情绪，甚至对自己进行全盘否定，认为自己什么都不懂，学习不下去了，部分学生会怀疑自己的学习能力，觉得高一自己物理都还不错为什么到了高二就不行了呢，困惑和抱怨越来越多，极大地影响了学习的效率。

2.探究物理问题时，不仅要从实验出发，还要学会一些类比推理的方法来探究学生的学习程序也未必都遵循从感性到理性的过程，这些探究的方法，学生开始学习时很不习惯，自然感到物理难学。

《电场》部分的知识除了新概念多，类比理论的推理也多，且本章知识的实验很难操作成功，要求学生通过想象实验进行推理探究，对学生的要求比较高。

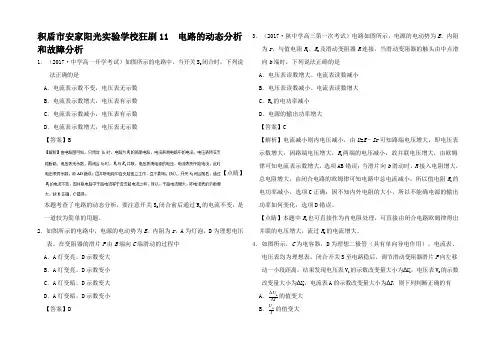

积盾市安家阳光实验学校狂刷11 电路的动态分析和故障分析1．（2017·中学高一开学考试）如图所示的电路中，当开关S2闭合时，下列说法正确的是A．电流表示数不变，电压表无示数B．电流表示数增大，电压表有示数C．电流表示数减小，电压表有示数D．电流表示数增大，电压表无示数【答案】B【点睛】本题考查了电路的动态分析，要注意开关S2闭合前后通过R1的电流不变，是一道较为简单的用题。

2．如图所示的电路中，电源的电动势为E，内阻为r，A为灯泡，D为理想电压表。

在变阻器的滑片P由B端向C端滑动的过程中A．A灯变亮，D示数变大B．A灯变亮，D示数变小C．A灯变暗，D示数变大D．A灯变暗，D示数变小【答案】D 3．（2017·陕中学高三第一次考试）电路如图所示，电源的电动势为E、内阻为r，与值电阻R1、R2及滑动变阻器R连接，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是A．电压表读数增大、电流表读数减小B．电压表读数减小、电流表读数增大C．R1的电功率减小D．电源的输出功率增大【答案】C【解析】电流减小则内电压减小，由U=E–Ir可知路端电压增大，即电压表示数增大；因路端电压增大，R1两端的电压减小，故并联电压增大，由欧姆律可知电流表示数增大，选项AB错误；当滑片向b滑动时，R接入电阻增大，总电阻增大，由闭合电路的欧姆律可知电路中总电流减小，所以值电阻R1的电功率减小，选项C正确；因不知内外电阻的大小，所以不能确电源的输出功率如何变化，选项D错误。

【点睛】本题中R1也可直接作为内电阻处理，可直接由闭合电路欧姆律得出并联的电压增大，流过R2的电流增大。

4．如图所示，C为电容器，D为理想二极管（具有单向导电作用），电流表、电压表均为理想表。

闭合开关S至电路稳后，调节滑动变阻器滑片P向左移动一小段距离，结果发现电压表V1的示数改变量大小为∆U1，电压表V2的示数改变量大小为∆U2，电流表A的示数改变量大小为∆I，则下列判断正确的有A．1UI∆∆的值变大B．1UI的值变大C ．2U I∆∆的值不变，且始终于电源内阻 r D ．滑片向左移动的过程中，电容器所带的电荷量要不断减少 【答案】BC值不变，故C 正确；滑片向左移动的过程中，由于理想二极管具有单向导通作用，只会充电，不会放电，所以电容器所带的电荷量不变，故D 错误。

直流电路的动态分析一般思路为：（1）确定电路的外电阻R 外总如何变化；① 当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小） ② 若电键的闭合使串联的用电器增多，总电阻增大；若电键的闭合使并联的支路增多，总电阻减小。

（2）根据闭合电路欧姆定律r R E I +=外总总确定电路的总电流如何变化；（3）由U 内=I 总r 确定电源内电压如何变化；（4）由U 外=E －U 内确定电源的外电压如何（路端电压）如何变化）；（5）由部分电路欧姆定律确定干路上某定值电阻两的电压如何变化；（6）确定支路两端电压如何变化以及通过各支路的电流如何变化（可利用串联电路的电压关系、并联电路的电流关系）。

基本方法一、“先总后分”。

即先判断总电阻和总电流如何变化：例1、如图，当R 3变小时，R 1 、R 2上的电流、电压及灯泡的亮度如何变化？ 本题中，引起变化的是电阻R 3，当光照强度增强时，其阻值变小。

根据串并联电路的电阻关系可知，电路的总电阻变小。

这类题还有个特点，就是电源电动势恒定的，所以根据闭合电路欧姆定律可得：总总R E I =，总电阻变小则总电流增大。

二、“先干后支”。

即先分析干路部分，再分析支路部分：分析时要注意电源内阻必须考虑，且电源内阻是在干路上，根据部分电路欧姆定律有：r I U 总内=，总电流增大，则内阻上电压增大。

同理有：11R I U R 总=，则R1两端的电压增大，即电压表读数增大。

最后由外内U U E +=和并外U U U R +=1可判断并联部分的电压是减小的。

三、“先定后变”。

即先分析定值电阻所在支路，再分析阻值变化的支路： 并联部分有两个支路，其中R 2是定值电阻，那么，通过R 2的电流I 2为：22R U I 并=，并联部分电压变小，则I 2变小。

电阻R 3和灯泡所在的支路阻值是变化的，故不能直接由电压的变化判断其电流的变化。

需根据并联电路电流关系来判断，即由32I I I +=总得23I I I -=总，再由前面的分析可知，I 3是增大的，因此灯泡会变亮。

动态电路的分析与计算动态电路是指根据电压和电流的变化情况，进行分析和计算的电路。

在动态电路中，电压和电流是随时间变化的，因此需要进行动态分析，即考虑电路中的时间响应。

动态电路有许多应用，如信号处理、通信系统、数据传输以及计算机等。

动态电路的分析方法主要有微分方程法和拉普拉斯变换法。

微分方程法以电路中的基本元件为基础，根据基尔霍夫定律和基本电路方程建立微分方程组，通过求解微分方程组来获得电路的时间响应。

拉普拉斯变换法则是将时间域的电路方程转化为复频域的代数方程，通过频域分析来求解电路的输出响应，最后再进行反变换得到时间响应。

对于动态电路的计算，通常需要计算电路的传输函数、单位冲激响应或者零输入响应等。

电路的传输函数是指输出与输入之间的关系，可以用于计算输出的频率响应和稳态响应。

单位冲激响应是指当输入是单位冲激信号时，电路的输出响应。

零输入响应是指当输入为零时，电路的输出响应。

在进行动态电路分析和计算时，需要考虑电路中的各种元器件的动态特性和非线性特性。

例如，电容和电感有时会引起频率依赖的阻抗，这需要在计算中进行考虑。

此外，对于非线性元件，可以使用小信号模型或者通过数值方法进行求解。

动态电路的分析和计算通常使用电路模拟软件或者数值分析软件进行。

这些软件可以提供丰富的模型和工具，使得电路的分析和计算更加方便和准确。

例如，SPICE软件可以模拟电路的动态响应，并给出电路的各种性能参数和波形图。

总的来说，动态电路的分析和计算是电路理论和实验的重要组成部分。

通过合理使用分析方法和计算工具，可以获得电路的时间响应和频率响应等信息，为电路设计和优化提供依据。
