地籍测量学(全套215页PPT课件)

1.1及其特性
❖ 土地具有两重性：既是生产资料，又是构成社会土地关系的客体。
❖ 正确认识土地的特性对于学习和研究土地的经济问题具有十分重要的意义。土地的基本特性包括自然特性和经济特性。自然特性是指不以人的意志为转移的自然属性；土地的经济特性则是指人们在利用土地出现的一些生产力和生产关系方面的特性。
（2）土地是自然的产物；
土地是自然的产物，不是人们劳动的成果。人类的活动可以影响土地构成要素性质的变化，从而影响土地性质和用途的变化，但是人们绝不可能通过劳动创造土地。所谓“移山填海”、“围海造田”只不过是土地形态的改变，绝非创造土地。
（3）土地有固定的位置，不能与陆地分离，不能移动；
（4）土地包括有形的物质和无形的力量两种形态；
1.1
土
地
1.1 土地
❖ 土地是人类赖以生存和进行生产活动的场所，是自然资源和物质生产所必需的物质基础，是社会生产的重要生产资料，又是产生土地关系的客体。
1.1
土
地
1.1.1土地的概念
❖ 2、概念：
❖ （1）从土地管理的角度，是地球陆地表层，包括内陆水域和沿海滩涂。
❖ 各种自然条件和社会经济条件对土地的形成和发展起着重要作用，但不是土地本身。
❖ 土地与土壤的区别：
❖ 土壤是指地球陆地表面具有肥力、能够生长植物的疏松表层，它是地球表面上的附着物，人力可以搬动土壤；土地是非人力可以搬动的。
1.1
土
地
1.1.2 土地的作用及其特性
❖ 土地是人类赖以生存的物质基础，是创造一切财富的源泉。 ❖ 在不同的生产部门中，土地的作用是不同的。①农业生产中：土地是劳动对
补充土地与土地管理概述
1.1 土地

地籍测量(地籍调查)-PPT

物质方面准备
权属界外业调查权属界认定
权属界外业调查权属界认定
权属界外业调查设置界址标志
权属界外业调查填写地籍调查表
权属界外业调查填写地籍调查表
权属界外业调查填写地籍调查表
权属界外业调查
签字认可绘制宗地草图
地籍调查表的填写内容及要求
本宗地籍号及所在图幅号；土地座落、权属性质、宗地四至；土地使用者名称；单位所有制性质及主管部门；法人代表或户主姓名、身份证明号码、电话号码；委托代理人姓名、身份证明号码、电话号码；批准用途、实际用途及使用期限；界址调查记录；宗地草图；权属调查记事及调查员意见；地籍勘丈记事；地籍调查结果审核。
它包括土地所有权、土地使用权、土地租赁权、土地抵押权等多项权利。它是国家经济
结构和社会安定的基础。
2.2 土地权属调查
土地所有权指土地所有者在法律规定的范围内对土
地拥有占有、使用、收益和处分的权利，包括与土地相连的生产物、建筑物的占有、支配、使用的权利。是所有制在法律上的表现。
按我国现行的法律规定:城市市区的土地属于国家所有；农村和城市郊区的土地，除由法律规定属于国家所有的外，属于农民集体所有；宅基地和自留地、自留山属于农民集体所有；土地所有权受国家法律的保护。
使用单位使用，又难以划清权属界线的，称为共用宗。
万家寨水利枢纽
破宗同一街道、街坊内的宗地被两幅以上基本地籍图分割，称为破宗。
南水北调工程中线位置图
宗地
定义
特征
地块是指一个连续的区域，并（1）地块是一个“最小的土地空间区域”，
地
可辨认出同类属性的最小的土地空间区域。（例如：宗地或
界址点的选取原则：一是实地点位明显，便于寻

地籍测量精品PPT课件

4、技术设计：
➢ 调查区的地理位置和用地特点； ➢ 地籍调查工作程序及组织实施方案； ➢ 地籍控制网点的布设和施测方法，与城镇
平面控制总体布局的关系,坐标系统的选择； ➢ 地籍图的规格，比例尺和分幅方法； ➢ 选用的地籍测量方法； ➢ 地籍（4）
地籍调查—权属调查
二、土地权属调查
权属调查(Ownership Inventory)的概念 ➢ 权属调查一般是以宗地为基本调查对象，调查核
实宗地的位置、权属、界线、使用情况等，并进行记录。土地权属调查的内容：宗地的位置、界线、权属状况和土地使用状况。 ➢ 宗地位置：宗地所在辖区、门牌号及四至； ➢ 界线：宗地的外围界，包括界址点和界址线； ➢ 权属状况：土地权属性质和权源； ➢ 土地使用状况：用途、级别及共用情况。
1 地籍调查法人代表身份说明书 2 指界委托书 3 违约缺席定界通知书 4 地籍调查表 5 界标
分幅土地结合土
权属界线地利用
图
现状调
查进行
城镇地籍《城镇地城镇含高精度高
调查
籍调查规村庄内标准范围
程》
部
小
地籍图及权属成果
地籍调查的主要内容
地籍调查
土地权属
地籍调查
权利
形式
国家所有全民所有
来
源
依照《土地改革法》、《城市郊区土地改革条例》没收、征收、收归国有的土地；《宪法》、《土地法》中规定的国有土地；国家依法征用的集体土地；其他形式。
调查以权源为主，同时考虑实际的土地使用情况；对土地的来源应有充分的了解，有足够的相关材料；维护法律、法规的严肃性，结合确权严肃查处违法行为；尊重历史事实，坚持“实事求是”的确权原则；充分考虑提高土地利用效益；严格依照《城镇地籍调查规程》要求，确保确权的工作质量，减少人为的误差。

地籍图的测绘-PPT课件

30
宗地内的建（构）筑物及宗地外紧靠界址点线的附着物宗地界址点位置，界址线、地形地物的现状，界址点坐
标表、权利人名称，用地性质、用地面积，测图日期指北方向和比例尺宗地图的制图者、审核者姓名
三、宗地图的作用
土地证上的附图处理土地权属问题的具有法律效力的图件在变更地籍测量的应用13来自2、摄影测量测制地籍图
• 测制多用途地籍图 • 土地利用现状分类调查 • 测制农村地籍图和土地利用现状图 • 加密界址点坐标（农村） • 地籍数据库的数据采集制作城镇地籍图时，通常用全站仪实测界址点坐标
测制地籍图和其他图件的作业流程
14
3、编绘法成图的作业程序
模拟地籍图编绘
• 选择合适的工作底图 • 复制二底图 • 外业调绘 • 补测（二底图上） • 转绘，制作工作底图 • 蒙透绘，制作地籍图
15
数字地籍图编绘
外业调查与测量
现有地形（籍）图
数据输入
电子计算机
数字化
数据处理
数据文件
成果打印
绘图仪绘图
屏幕显示
16
4. 地面数字地籍图测绘
软件 17
（1）作业模式
全站仪+电子记录簿(如PC-E500等)＋成图软件全站仪+便携式计算机+成图软件全站仪+掌上电脑+成图软件 GPS—RTK接收机＋成图软件
3
三、地籍图的分幅与编号 1.城镇地籍图的分幅与编号 50cm×50cm, 50cm×40cm 西南角坐标公里数编号：689-593
4
2.农村地籍图的分幅与编号
大比例尺地籍图分幅与编号同城镇地籍图，中比例尺地籍图按国家标准分幅与编号。
3.农村地籍图的图幅元素（中小比例尺）

地籍测量地籍控制测量ppt课件

地籍控制丈量的目的是建立地籍控制网，为地籍丈量提供定位基准。
地籍控制丈量的布设在精度上满足测定界址点坐标精度要求，在密度和埋设上满足碎部丈量和日常地籍管理的要求。
第六章地籍控制测量
6.2 地籍控制丈量
地籍控制丈量的精度是以界址点的精度和地籍图的精度为根据而制定的。
界址点坐标精度通常以实地详细的数值来标定，而与地籍图的比例尺精度无关。普通情况下，界址点坐标精度要等于或高于其地籍图的比例尺精度，假设地籍图根控制点的精度能满足界址点坐标精度的要求，那么也能满足测绘地籍图的精度要求。
第六章地籍控制测量
二、城市坐标系
第六章地籍控制测量
三、坐标换带转换
坐标换带转换包括6°带与6°带之间、3°带与 3°带之间、3°带与6°带之间以及3°〔6°〕带与恣意投影带之间的坐标转换。
坐标转换计算〔即换带计算〕是利用高斯投影的正、反算公式〔即高斯投影函数式〕进展。
第六章地籍控制测量
第六章地籍控制测量
GPS技术设计
三角网
环形网星形网
第六章地籍控制测量
二、导线丈量
无定导游线的计算其计算分为两步：第一步经过试算方
法确定起始边坐标方位角；第二步按照附合导线的方法计算各导
第六章地籍控制测量
无定导游线的计算
第六章地籍控制测量
无定导游线的计算
地籍丈量第与六地章形地丈籍量控作制业测过量程对比
成果整理与归档
地籍成果运用
总结第：六地籍章控地制籍丈量控的制根测本量方法
一〕根本控制
• 利用GPS定位技术布测城镇地籍根本控制网 • 利用已有城镇根本控制网的方法 • 一、二级导线地籍控制网的布设 • 目前各大中城市所建立的质量良好的城市控制网，

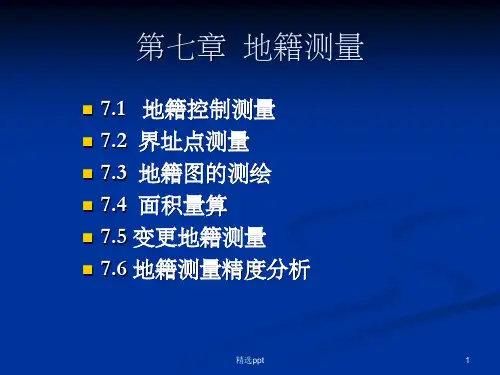

《地籍测量》PPT课件

地籍控制测量是根据界址点和地籍图的精度要求，视测区范围的大小、测区内现存控制点数量和等级等情况，按测量的基本原则和精度要求进行技术设计、选点、埋石、野外观测、数据处理等的测量工作。
控制作用:是地籍图的数学基础，是进行地籍测量和测绘地籍图的依据。
控制原则：是整体到局部，高级到低级分级控制（分级布网，但也可越级布网）。
图根导线的测量方法有闭合导线、附合导线、无定向附合导线、支导线等。在首级控制许可的情况下，尽可能采用附合导线和闭合导线，但如果控制点遭到破坏，不能满足要求，可考虑无定向附合导线、支导线。
做好地籍控制点之记和控制网略图（地籍测量和日常地籍）
精选ppt

7
导线控制网布设原则
多种形式、因地制宜、直伸为主。
精选ppt
18
一、极坐标法
XP=XA+S cos(AB+) YP=YA+S sin(AB+) 其中：
特点及适应范围
极坐标法精度较高，速度较快。它不受地形乃至场地的影响,
应用很广泛。
其缺点是对于老城区、商业密集区、街坊内部的隐蔽界址点,
效率低,成本高。
它适应于规划整齐,通视良好的大面积界址点测定,是目前城
A4
± 0.50
精选ppt
17
7.2.2 界址点的测量方法
同地形碎部点测量方法
解析法：根据角度和距离值按公式解算出界址点坐标。极坐标法、正交法、截距法、距离交会法等
图解法：在地籍图上量取界址点坐标或勘丈的方法。部分解析法：采用解析法测量街坊外围界址点和街坊内部
明显界址点坐标，其余界址点位置依靠勘丈值来确定。
距离测回
数
2 1
精选ppt

《地籍图的测绘》PPT课件

精选课件ppt
7
当1:500、1:1000、1:2000比例尺地籍图采用矩形分幅时，图幅大小均为40cm×50cm，图幅编号方法同正方形分幅。
精选课件ppt
8
若测区已有相应比例尺地形图，地籍图的分幅与编号方法可沿用地形图的分幅与编号，并于编号后加注图幅内较大单位名称或著名地理名称命名的图名。
物底层的投影线等。
（2）具有土地利用现状分类划分意义或划分参考意义
的各种地物或地貌，如田埂、地类界、沟、渠、建筑
物底层的投影线等。
（3）土地上的重要附着物，如水系、道路、构筑物、
建筑物等，这些地物都是地籍图具有地理性功能的重
要要素。
精选课件ppt
12
（4）在土地表面下的各种管线及构筑物，在图上不表示，如下水道、自来水管、井盖等。
以前已有的图名一般应沿用精选。课件ppt
9
3、农村地籍图的图幅元素
图幅元素：表示图幅位置和大小的一组数据。
农村地籍图比例尺一般在1：5 000至1：5万之间，多采用梯形分幅，图廓线为经纬线，图幅元素构成如下：
大地经纬度
L，B
高斯平面直角坐标 X，Y
南北及东西图廓线长 a南，a北，c(cm)
图幅对角线长 d(cm)
精选课件ppt
29
四、编绘法成图
大多数城镇已经测制有大比例尺的地形图，在此基础上按地籍的要求编绘地籍图，不失为快速、经济、有效的方法。如地形图已数字化，则可直接在计算机上编绘地籍图。
1、模拟地籍图的编绘（1）作业程序
①首先选用符合地籍测量精度要求的地形图、影像平
精选课件ppt
22
1、地籍图的精度要求
（1）绘制精度
绘制精度主要指图上绘制的图廓线、对角线及图廓点、坐标格网点、控制点的展点精度，通常要求是：内图廓长度误差不得大于±0.2mm，内图廓对角线误差不得大于±0.3mm，图廓点、坐标格网点和控制点的展点误差不得超过±0.1mm。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、地籍图根控制测量
地籍调查
• 1. 方法：动态定位、快速静态、导线测量
• 2. RTK（含CORS）图根点的测量
•
选点条件、脚架观测、固定解稳定10秒钟。
•
RTK检核方法：
•
A. 独立观测两次，平面较差不得大于±3cm、高程的
•
较差不得大于±5cm，在限差内取平均值。
•
B. 全站仪测量相邻RTK图根点的水平边长，其检测边
•
(2) 界址测量
•
(3) 地籍图测绘
•
(4) 面积测算
•
(5) 地籍变更测量；
•
(6) 土地规划、整治与开发测绘工作。
•（二）地籍测量的特点
地籍调查
• 地籍测量与基础测绘和专业测量之间本质的差异：
•
是否涉及土地及其附着物的权利状况和利用状况。
• (1) 是政府行使土地行政职能的行政性技术行为。
地籍调查
SUCCESS
THANK YOU
2019/6/14
三、界址点测量
地籍调查
•
4. 起算点：图根以上级别的控制点。
•
已知的界址点或辅助点。
•
5. 极坐标法、直角坐标法(正交法)、截距法(内外分
点法)、距离交会法、角度交会法等方法应相互配合使用。
•
6. 解析法的条件：环境、角度、关系距离。
•
三、界址点测量
地籍调查
• (一) 界址点测量方法
• 解析法和图解法。
• 1. 解析法。是指采用全站仪、GPS接收机、钢尺等测量工具，通过全野外测量技术获取界址点坐标和界址点间距的方法。
• 2. 图解法。是指采用标示界址、绘制宗地草图、说明界址点位和说明权属界线走向等方式描述实地界址点的位置，由数字摄影测量加密或在正射影像图、土地利用现状图、扫描数字化的地籍图和地形图上获取界址点坐标和界址点间距的方法。
三、界址点测量
地籍调查
• 3.宅基地
•
宜采用解析法测量的区域：乡镇所在地(含合并前的
乡镇所在地)、独立工矿、风景名胜、特殊用地/市级、县
级政府所在地的周边规划区等。
•
可采用图解法测量的区域：其他区域。
• 4. 集体建设用地使用权宗地。应采用解析法测量。
• 在宅基地和农村集体建设用地调查中，图解界址点坐标不能用于面积量算，不能用于放样确定实地界址点的精确位置，也不能作为解决权属纠纷的依据。
• 第二步：图解所有界址点坐标
• 第三步：组织间接平差方程（ Sij (Xi X j)2 （Yi Yj）2 ） • 第四步：组织条件方程：三点共线方程
•
正交方程（两条直线相互垂直）
• 第五步：平差运算与检验。
• 运用此方法的条件：控制网平差软件
•
学习过测量平差知识
三、界址点测量
地籍调查
• (2) 为土地管理提供了精确、可靠的地理参考系统。
• (3) 具有勘验取证的法律特征。
• (4) 技术标准必须符合土地法律的要求。
• (5) 有非常强的现势性。
• (6) 技术和方法是对当今测绘技术和方法的集成应用。
• (7) 从事地籍测量的技术人员应有丰富的土地管理知识。
• （三）地籍测量技术体系
地籍调查
——地籍测量
地籍调查
• 主要内容：
•
一、概述
•
二、地籍控制测量
•
三、界址点测量
•
四、面积量算
•
五、地籍测量方法的选择
地籍调查
一、概述
地籍调查
（一）地籍测量的含义和内容立足于土地的权利和利用特征，为确定地块位置、
形状和大小所进行的测绘工作称为地籍测量。
• 地籍测量的内容
•
(1) 地籍控制测量
地籍调查
序号 1 2 3
工作内容土地权属调查土地利用调查地籍控制测量
4
界址测量
5
地籍图测绘
6
面积测算与汇总
7
地籍信息系统建设
技术与方法
摄影测量与遥感、GPS技术摄影测量与遥感、GPS技术 GPS技术、导线测量全野外数字测量、摄影测量、 GPS技术全野外数字测量、摄影测量与遥感、 GPS技术地理信息系统地理信息系统
•
图解界址点坐标，应在地籍调查表的“地籍测量记事
”栏注明：“图解坐标”。条件许可时，应采用解析坐标
代替图解坐标。
三、界址பைடு நூலகம்测量
地籍调查
• 为了充分利用权属调查丈量边长的成果，对于一个村庄
，可测量少量界址点或辅助点坐标，采用附有条件的间接平
差方法求解所有界址点坐标，其精度也可达到规程要求。
• 第一步：实测至少3个界址点坐标
• (2) 附合单导线、闭合单导线或结点导线网。
• (3) 图根导线按照城市测量规范规定进行平差计算。 • (4) 布设图根导线时，一般不做地表边长高斯投影改正。
• (5) 因受地形限制图根导线无法附合时，可布设图根支导线，每条支导线总边数不超过2条，总长度不超过起算边的 2倍。支导线边长往返观测，转折角观测一测回。
•
长的水平距离的相对误差不得大于1/3 000。
• 建议：测站点与定向点之间不要小于100m。
•
加强测站检查，实时掌握控制精度。
二、地籍图根控制测量
地籍调查
• 3. 图根导线测量 • (1) 起算点：
•
二级以上的GPS点(含RTK点)或导线点。
•
RTK图根点：相邻RTK图根点相对中误差小于1/6000。
偏心测量（纵向、横向）。
•
7. 不能应用免棱镜测量：会产生系统误差和飞点。
•
8. 慎用手持测距仪：经试验，产生的误差比钢尺显著。
地籍调查
• （四）图解法测量界址点坐标的方法
• 2. 当采用钢尺量距时，宜丈量两次并进行尺长改正，两
• 次较差的绝对值应小于5cm。
• 3. 无论采用哪种方法测量界址点，都应进行有效检核。
• 有两种检核界址点测量误差的方法：
•
一是界址点坐标点位检核（测站检查）
•
二是界址点间距检核检（地籍调查表）
• 建议：每天进行两项检核，及时纠正和改进作业方法。
• 图解法获取界址点坐标和界址点间距的精度与地籍图的精度相同。
三、界址点测量
地籍调查
• (三) 解析界址点测量的方法
•
极坐标法、直角坐标法(正交法)、截距法(内外分点
法)、距离交会法、角度交会法、GPS测量方法等。
• 1. 全站仪测量：应做测站检查
•
检查点：定向点、邻近控制点和已测设的界址点。
（二）界址点的精度
1. 解析界址点的精度
级别
界址点相对于邻近控制点的点位误差相邻界址点间距误差 (cm)
中误差
允许误差
一
±5.0
±10.0
二
±7.5
±15.0
三
±10.0
±20.0
1.土地使用权明显界址点精度不低于一级，隐蔽界址点精度不低于二级。 2.土地所有权界址点可选择一、二、三级精度。
• 2. 图解界址点的精度
