常用母排载流量表

TMY 母排载流量表注：环境温度35℃，最高工作温度为70℃。

BVR、BV聚氯乙烯铜芯绝缘导线载流量注：载流量为环境温度35℃，导线明敷时的经验电流值，特殊情况按技术要求选择。

文- 汉语汉字编辑词条文，wen，从玄从爻。

天地万物的信息产生出来的现象、纹路、轨迹，描绘出了阴阳二气在事物中的运行轨迹和原理。

故文即为符。

上古之时，符文一体。

古者伏羲氏之王天下也，始画八卦，造书契，以代结绳(爻)之政，由是文籍生焉。

--《尚书序》依类象形，故谓之文。

其后形声相益，即谓之字。

--《说文》序》仓颉造书，形立谓之文，声具谓之字。

--《古今通论》(1) 象形。

甲骨文此字象纹理纵横交错形。

"文"是汉字的一个部首。

本义:花纹;纹理。

(2) 同本义[figure;veins]文，英语念为:text、article等，从字面意思上就可以理解为文章、文字，与古今中外的各个文学著作中出现的各种文字字形密不可分。

古有甲骨文、金文、小篆等，今有宋体、楷体等，都在这一方面突出了"文"的重要性。

古今中外，人们对于"文"都有自己不同的认知，从大的方面来讲，它可以用于表示一个民族的文化历史，从小的方面来说它可用于用于表示单独的一个"文"字，可用于表示一段话，也可用于人物的姓氏。

折叠编辑本段基本字义1．事物错综所造成的纹理或形象：灿若～锦。

2.刺画花纹：～身。

3．记录语言的符号：～字。

～盲。

以～害辞。

4．用文字记下来以及与之有关的：～凭。

～艺。

～体。

～典。

～苑。

～献（指有历史价值和参考价值的图书资料）。

～采（a．文辞、文艺方面的才华；b．错杂艳丽的色彩）。

5．人类劳动成果的总结：～化。

～物。

6．自然界的某些现象：天～。

水～。

7．旧时指礼节仪式：虚～。

繁～缛节（过多的礼节仪式）。

8．文华辞采，与“质”、“情”相对：～质彬彬。

9．温和：～火。

～静。

～雅。

10．指非军事的：～职。

母排载流量计算（经验法）规格平放(A) 竖放(A) 15X3 162 17120X3 214 22525X3 271 28530X3 366 38540X4 484 51040X5 551 58050X5 669 70550X6 735 77560X6 873 92060X8 1016 107060X10 1133 119580X6 1110 120580X8 1260 137080X10 1417 1540100X6 1356 1475100X8 1546 1685100X10 1720 1870120X8 1800 1955120X10 1996 2170双排2(60X6) 1340 14102(60X8) 1660 17502(60X10) 1985 2090 2(80X6) 1580 17202(80X8) 1950 21202(100X6) 1855 2015 2(80X10) 2345 2550 2(100X8) 2290 2490 2(100X10) 2735 2970 2(120X8) 2550 2770 2(120X10) 3090 3360 简易记住任何规格的矩形母排的载流量:矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20.5;10厚时为18.5;依次为:[12-20.5，10-18.5，8-16.5，6-14.5，5-13.5，4-12.5][注]：如将原厚度系数20,18,16,14,12分别加0.5，更加接近。

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18.5＝1850（A）〔查手册为1860A〕；双层：2（TMY100*10）的载流量为：1850*1.58＝2923（A）；〔查手册为2942A〕；三层：3（TMY100*10）的载流量为：1850*2＝3700（A）〔查手册为3780A〕以上所有计算均精确到与手册数据相当接近。

母线载流量一览表(终)

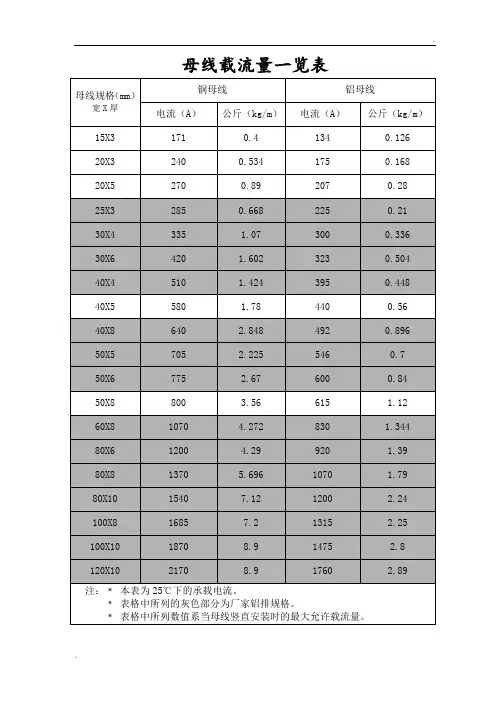

母线载流量一览表
